Xi lanh khí

Xi lanh khí nén mini bằng hợp kim nhôm nhẹ SOLH MAL là bộ truyền động nhỏ gọn cực kỳ tiết kiệm được thiết kế cho các ứng dụng tự động hạng nhẹ. Được chế tạo bằng thùng và nắp cuối bằng nhôm anod hóa cứng kết hợp với cần piston bằng thép không gỉ chống gỉ, mẫu này nhẹ hơn 15% và chiều dài tổng thể ngắn hơn khoảng 10 mm so với xi lanh dòng MA thông thường đồng thời cắt giảm đáng kể chi phí mua sắm. Nó có tính năng hoán đổi chiều tuyệt vời với xi lanh MA và CM2 để thay thế đơn giản và trang bị thêm thiết bị chi phí thấp. Việc áp dụng cụm khóa ren hai đầu đảm bảo hiệu suất cấu trúc ổn định trong quá trình hoạt động liên tục; thân tròn được sắp xếp hợp lý cho phép tháo gỡ, kiểm tra và bảo trì dễ dàng. Danh mục đầy đủ các biến thể bao gồm các loại thiết lập lại tắt nguồn tác động kép, lò xo tác động đơn tiêu chuẩn, bộ thanh đôi đồng bộ và phiên bản MALJ có thể điều chỉnh hành trình để đáp ứng các yêu cầu chuyển động tuyến tính tải nhẹ đa dạng. Cản cao su tiêu chuẩn giúp hấp thụ sốc và tiếng ồn nhẹ, với đệm khí có thể điều chỉnh tùy chọn dành cho đạp xe thường xuyên ở tốc độ cao. Phớt composite có độ ma sát thấp với các rãnh chứa dầu tích hợp hỗ trợ vận hành không cần dầu mà không cần bảo trì với tuổi thọ đạt tới 5 triệu chu kỳ. Vòng từ tính tích hợp tùy chọn hoạt động liền mạch với cảm biến từ tính SMC M9B và Airtac CS1-G để đạt được phản hồi vị trí pít-tông theo thời gian thực và điều khiển liên kết tự động PLC. Được hỗ trợ bởi khả năng sản xuất hàng loạt ổn định và thực hiện đơn hàng nhanh chóng, các xi lanh thân thiện với ngân sách này được ứng dụng rộng rãi trong lắp ráp điện tử, máy đóng gói và tự động hóa công nghiệp nhẹ trong môi trường làm việc khô và ít bụi.

Xi lanh khí nén tròn nhẹ bằng nhôm SOLH CG1/CDG1 có kích thước lỗ khoan φ20 ~ 100 mm và đóng vai trò thay thế kích thước trực tiếp cho dòng SMC CA1. Được chế tạo bằng thùng & nắp cuối bằng nhôm ép đùn và thanh piston mạ crom cứng, nó nhẹ hơn 30% so với xi lanh tiêu chuẩn thông thường với khả năng tản nhiệt tuyệt vời. Cấu trúc nắp cuối có khóa bằng ren giúp tháo gỡ và bảo trì dễ dàng. Các cổng dẫn khí bốn hướng được bố trí cách nhau 90° mang đến cách bố trí đường ống rất linh hoạt. Các biến thể phong phú bao gồm loại tác động kép tiêu chuẩn CDG1B, lò xo hồi vị/mở rộng tác động đơn CG1S/CG1T, xi lanh đồng bộ thanh đôi CG1W ​​và xi lanh thanh lục giác không quay CG1K. Các mẫu CDG1 được trang bị vòng từ tích hợp tương thích với công tắc từ M9B/A93 để phản hồi vị trí. Đệm cao su tiêu chuẩn được trang bị; hậu tố Đệm khí là tùy chọn để giảm tiếng ồn do va chạm khi vận hành ở tốc độ cao. Phốt composite có độ ma sát thấp mang lại áp suất khởi động thấp, hỗ trợ vận hành không dầu với tuổi thọ trên 8 triệu chu kỳ. Có sẵn nhiều kiểu lắp: loại cơ bản, kiểu gắn chân, mặt bích, hình chữ U và kiểu gắn trục. Hoàn hảo cho các ứng dụng chuyển động tịnh tiến tần số cao, tải trọng nhẹ và trung bình trên dây chuyền băng tải, máy đóng gói và thiết bị tự động hóa điện tử. Nên đặt trước giới hạn an toàn lực đẩy tối thiểu 50% trong quá trình lựa chọn.

Xi lanh mini bằng thép không gỉ SOLH C85/CD85 tuân thủ tiêu chuẩn quốc tế ISO 6432 và có thể thay thế trực tiếp với các mẫu SMC tương đương. Kích thước lỗ khoan: φ8/10/12/16/20/25 mm. Thùng và cần piston được làm bằng thép không gỉ 304 có khả năng chống gỉ và ăn mòn tuyệt vời, có thể sử dụng trong môi trường ẩm, axit và kiềm nhẹ cũng như dây chuyền sản xuất sạch cho ngành thực phẩm, dược phẩm và điện tử. Áp dụng cấu trúc nắp cuối uốn cong không cần thanh giằng, xi lanh có thiết kế mỏng và nhẹ. Các biến thể hoàn chỉnh bao gồm tác động kép tiêu chuẩn, lò xo hồi vị/mở rộng tác động đơn, loại đồng bộ thanh đôi và xi lanh thanh không quay vuông C85K. Các phiên bản CD85 được trang bị vòng từ tích hợp giúp phát hiện vị trí thông qua các công tắc từ. Đệm cao su tiêu chuẩn được cung cấp; Đệm khí hậu tố C là tùy chọn cho các mẫu φ10~25 để hấp thụ tác động khi vận hành tốc độ cao. Áp suất khởi động tối thiểu đạt 0,05MPa, hỗ trợ hoạt động không dầu trong thời gian dài với tốc độ piston từ 50 đến 1500 mm/s, hoàn hảo cho chuyển động tịnh tiến hành trình ngắn tần số cao. Có sẵn đầy đủ các tùy chọn lắp theo tiêu chuẩn ISO: khoan tích hợp, mặt bích, giá đỡ chân, giá đỡ trục và nhiều hơn nữa. So với xi lanh MI và MA, C85 sở hữu kích thước ISO được công nhận trên toàn cầu, mang lại sự thuận tiện vượt trội cho việc thay thế thiết bị ở thị trường nước ngoài. Nên sử dụng giới hạn an toàn lực đẩy tối thiểu 50% trong quá trình lựa chọn.

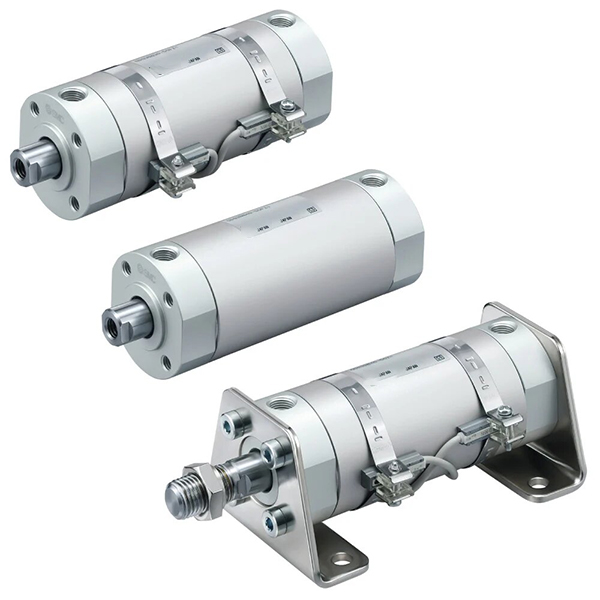

Xi lanh khí nén siêu nhẹ siêu ngắn SOLH CG3 đóng vai trò là sự thay thế nâng cấp cho bộ truyền động tròn dòng CG1 truyền thống. Được chế tạo bằng thùng và nắp cuối bằng hợp kim nhôm có độ bền cao kết hợp với thanh piston mạ crom cứng, dòng sản phẩm này giúp giảm 24% trọng lượng tổng thể và rút ngắn tổng chiều dài lên tới 51mm để tối ưu hóa không gian một cách đáng kể. Có sẵn với các kích cỡ lỗ khoan từ φ20mm đến φ100mm, nó hỗ trợ bố trí cổng dẫn khí bốn hướng để cho phép bố trí đường ống linh hoạt bên trong máy móc nhỏ gọn. Nhiều biến thể cấu trúc bao gồm các phiên bản thanh piston chống quay tác động kép, lò xo tác động đơn, thanh đôi và hình lục giác để đáp ứng nhu cầu truyền động tuyến tính đa dạng. Đệm cao su tiêu chuẩn giảm thiểu tác động nhẹ ở đầu, trong khi đệm không khí tùy chọn phù hợp với vận hành tốc độ cao lên tới 1000mm/s. Phớt composite có độ ma sát thấp giúp vận hành không cần dầu với tuổi thọ sử dụng vượt quá 8 triệu chu kỳ làm việc; Các mô hình tích hợp từ tính CDG3 hỗ trợ lắp đặt công tắc từ tính để phản hồi vị trí PLC và điều khiển liên kết tự động. Chúng tôi duy trì sản xuất hàng loạt ổn định và đủ hàng tồn kho tại chỗ, áp dụng rộng rãi trong thiết bị đóng gói, dây chuyền lắp ráp điện tử và tự động hóa tần số cao công nghiệp nhẹ nói chung với hiệu quả chi phí vượt trội.

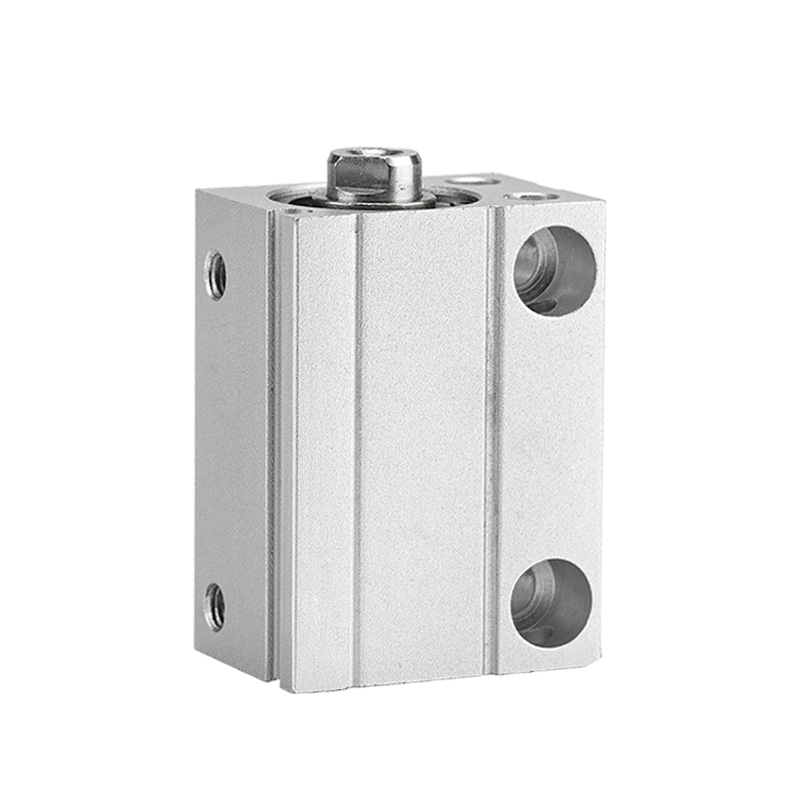

Xi lanh gắn tự do siêu nhỏ gọn SOLH CDUJB được phát triển cho các thiết bị có không gian lắp đặt hạn chế. So với dòng CU thông thường, chiều dài của nó giảm 64% và khối lượng giảm 70%. Thân máy nhỏ gọn hình vuông hỗ trợ gắn trực tiếp trên nhiều bề mặt mà không cần thêm giá đỡ. Dòng sản phẩm bao gồm CUJB không từ tính, CDUJB được trang bị nam châm và CDUJS phòng sạch không có đồng. Kích thước lỗ khoan nằm trong khoảng φ4~20 mm, có sẵn loại lò xo hồi vị tác động kép và tác động đơn với đệm cao su tùy chọn. Các mẫu được từ hóa phù hợp với các công tắc từ tính thu nhỏ để mang lại chuyển động chính xác trong hành trình ngắn và hỗ trợ vận hành không cần dầu. Ứng dụng rộng rãi trong thiết bị điện tử 3C, định vị tấm bán dẫn và tự động hóa sạch y tế. Tấm chắn từ là tùy chọn cho các xi lanh được bố trí dày đặc.

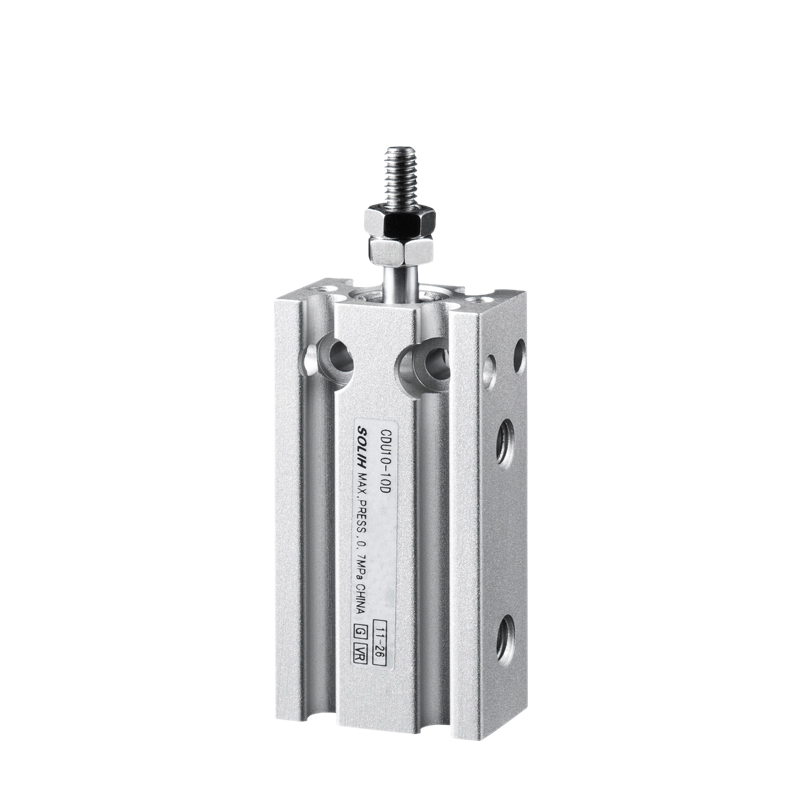

Xi lanh gắn tự do hình chữ nhật SOLH CU/CDU có cấu trúc khối siêu mỏng với các lỗ lắp nhiều bề mặt, cho phép lắp đặt trực tiếp nhiều góc mà không cần giá đỡ để tiết kiệm không gian thiết bị. Các biến thể hoàn chỉnh bao gồm CU không từ tính, CDU được trang bị nam châm, thanh không quay CDUK và mô hình thanh dẫn hướng kép CDUW. Kích thước lỗ khoan φ6~32mm, có sẵn loại tác động đơn/kép với bộ đệm cao su cố định ở cả hai đầu để vận hành liên tục không cần dầu. Dòng CDU tương thích với các công tắc từ tính CMSH và DMSH để phát hiện vị trí và chịu được tải một phần. Được sử dụng rộng rãi trong đồ gá bán dẫn và 3C, nút chặn tự động hóa, định vị kẹp nhẹ và cơ chế lắp ép nhỏ cho thiết bị tự động nhỏ gọn.

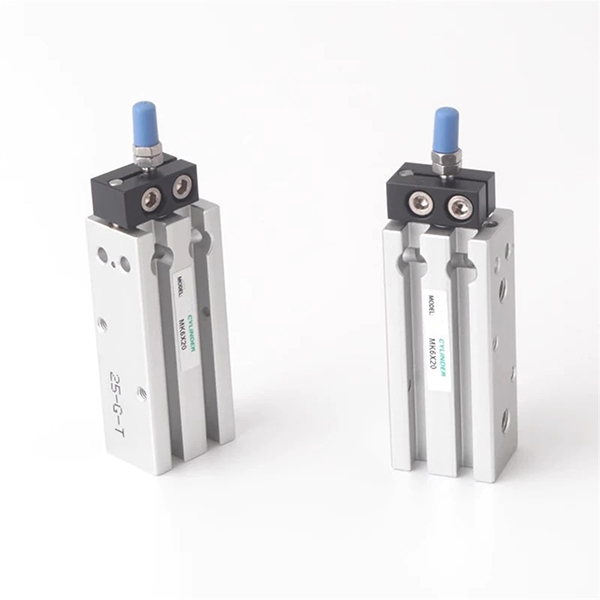

Xi lanh nhỏ gọn gắn sáu bề mặt SOLH MK được nâng cấp từ xi lanh MD được tích hợp cơ chế chống xoay. Độ chính xác chống xoắn của cần piston đạt ≤±0,5°, có thể hoán đổi trực tiếp với dòng Airtac MD và SMC CQS. Thân hình vuông mỏng cho phép lắp đặt không cần giá đỡ ở sáu cạnh và tạo điều kiện bố trí song song nhỏ gọn nhiều xi lanh. Các biến thể bao gồm MK tác động kép, MSK/MTK tác động đơn, thanh đôi MKD và mô hình hành trình điều chỉnh MKJ. Vòng từ tính tích hợp tùy chọn với bộ đệm cuối bằng cao su và khả năng không dầu. Kích thước lỗ khoan φ6~32mm, được áp dụng rộng rãi trong gia công chính xác 3C và định vị kẹp hành trình ngắn để tự động hóa yêu cầu góc phôi cố định trong không gian hạn chế.

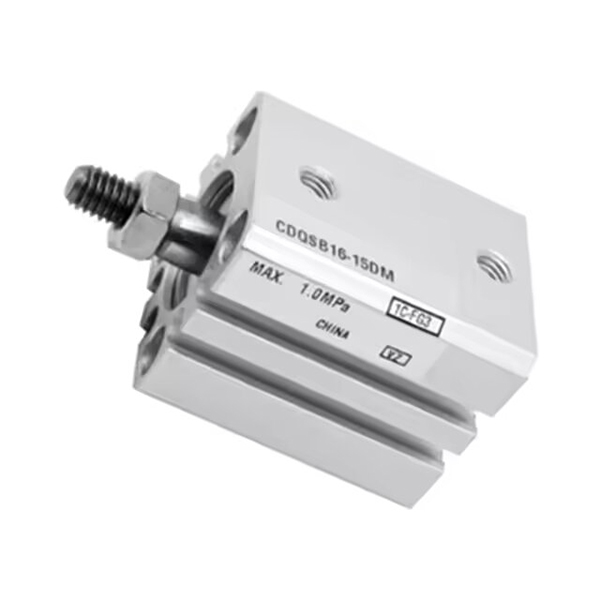

Xi lanh mỏng nhỏ gọn SOLH CQS có thể hoán đổi kích thước với dòng SMC CQS và được nâng cấp từ dòng CQ2. Thân máy vuông vắn siêu mỏng có chiều dài tổng thể ngắn hơn để thực hiện các tác vụ hành trình ngắn có độ chính xác cao trong không gian hạn chế. Các biến thể bao gồm thanh đơn tiêu chuẩn, thanh đôi CQSW, thanh không quay CQSK và mô hình có tuổi thọ cao XB24. CDQS với nam châm tích hợp hỗ trợ gắn công tắc từ nhiều phía. Được trang bị phốt dự trữ dầu có độ ma sát thấp để vận hành không dầu và có tuổi thọ lên tới 5 triệu chu kỳ, kết hợp với bộ đệm cao su cố định ở cả hai đầu. Kích thước lỗ khoan φ12~25 mm, được sử dụng rộng rãi để đẩy, kẹp và định vị trên các đồ gá chính xác của thiết bị bán dẫn và thiết bị điện tử 3C để trang bị thêm và thay thế.

Xi lanh mỏng vuông nhỏ gọn SOLH CQ2 hoàn toàn có thể hoán đổi với dòng SMC CQ2. Thân hình vuông siêu ngắn của nó giúp giảm 50% chiều dài so với xi lanh thanh giằng thông thường để tiết kiệm không gian lắp đặt. Nó bao gồm phạm vi lỗ khoan hoàn chỉnh φ4 ~ 200mm với nhiều biến thể: thanh đơn, thanh đôi CQ2W, thanh piston không quay CQ2K, đệm khí tùy chọn và phiên bản hành trình cực ngắn. Các mẫu CDQ2 có nam châm tích hợp hỗ trợ gắn công tắc từ nhiều phía mà không cần cảm biến nhô ra. Cản cao su tiêu chuẩn được trang bị và đệm khí là tùy chọn để vận hành tốc độ cao. Sử dụng phốt ma sát thấp dự trữ dầu để vận hành không dầu với tuổi thọ lên tới 5 triệu chu kỳ, được sử dụng rộng rãi để kẹp, đẩy và định vị trong điện tử, ô tô và tự động hóa bao bì.
