Chức năng của chuỗi bộ ngắt mạch vắc -xin

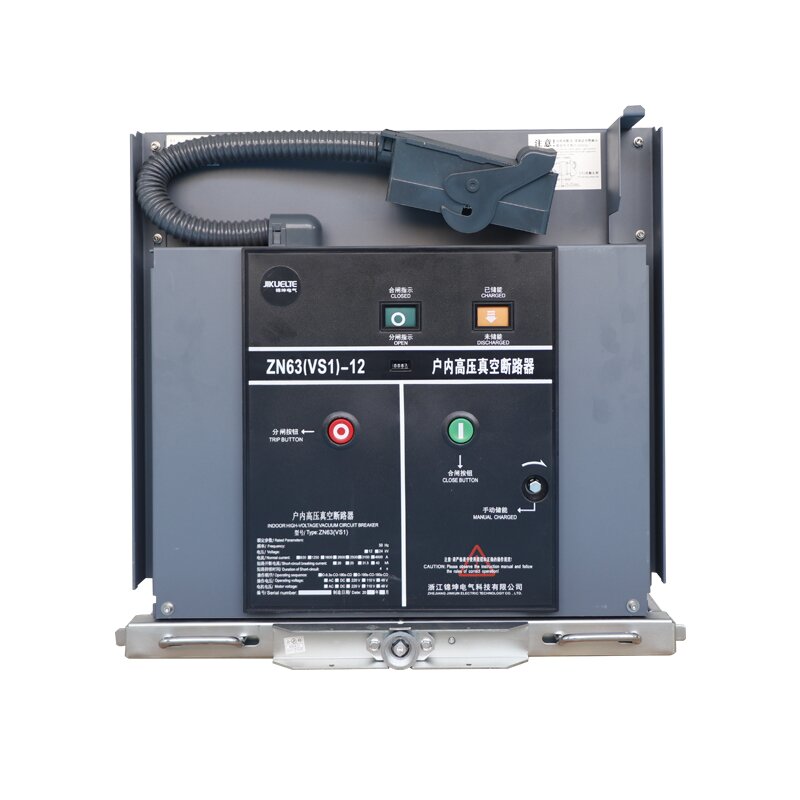

Sê -ri khung máy chân không được sử dụng để cài đặt và di chuyển bộ ngắt mạch chân không. BẰNG
Thành phần chính kết nối bộ ngắt mạch chân không và chuyển tủ trong thiết bị điện
Với sự thuận tiện hoạt động, bảo vệ an toàn, bảo trì thiết bị và thích ứng hệ thống:
Kết cấu:
Cơ thể khung VCB: Nó bao gồm khung kim loại và cấu trúc được hỗ trợ của toàn bộ khung gầm
loạt. Nó có một sức mạnh và sự ổn định nhất định, có thể chịu trọng lượng của bộ ngắt mạch chân không,
và đảm bảo rằng nó sẽ không bị biến dạng hoặc hư hỏng trong quá trình di chuyển.
Cơ chế truyền dẫn: Truyền vít và bánh răng
Cơ chế điều khiển bao gồm động cơ điều khiển, bộ điều khiển tự động, chuyển đổi vi mô ưu tiên thủ công,
v.v ... Động cơ điều khiển cung cấp sức mạnh cho chuyển động của khung gầm; Bộ điều khiển tự động
được sử dụng để nhận ra điều khiển khung gầm tự động, có thể nhận được tín hiệu điều khiển từ xa hoặc
Giao tiếp với các thiết bị thông minh khác trong tủ chuyển đổi để nhận ra chuyển đổi tự động
của bộ ngắt mạch chân không ở các vị trí khác nhau (như vị trí hoạt động, vị trí kiểm tra,
vị trí ngắt kết nối); Công tắc vi mô ưu tiên thủ công cho phép người vận hành điều khiển thủ công
chuyển động của khung gầm khi cần thiết và hoạt động thủ công được ưu tiên so với
Kiểm soát tự động, để cho phép can thiệp thủ công vào các tình huống hoặc thiết bị khẩn cấp
Vận hành.
Cơ chế định vị: Nó bao gồm các tay áo định vị, ghim định vị, v.v. và được sử dụng
Để xác định chính xác vị trí của bộ ngắt mạch chân không trong tủ công tắc
đảm bảo rằng nó được kết nối chính xác và khớp với các thành phần điện khác trong công tắc
Nội các để ngăn ngừa lỗi điện hoặc lỗi hoạt động do độ lệch vị trí.
Cơ chế lồng vào nhau: Để đảm bảo an toàn hoạt động và hoạt động chính xác của thiết bị,
Khung gầm được trang bị các thiết bị lồng vào nhau. Ví dụ, khóa liên động cơ học có thể
ngăn chặn khung gầm bị lắc ra khi bộ ngắt mạch chân không bị đóng
Stust và bộ ngắt mạch được đóng khi khung gầm chưa được nhập hoặc thoát hoàn toàn
vị trí cụ thể; Các khóa liên động điện thực hiện các chức năng lồng vào nhau phức tạp hơn bằng cách
Tương tác tín hiệu với các thành phần điện khác trong thiết bị đóng cắt
Sê -ri khung máy chân không cũng là liên kết cốt lõi để đảm bảo an toàn và cải thiện
Hiệu quả trong hệ thống điện. Thông qua truyền cơ học, bảo vệ lồng vào nhau,
Điều khiển thông minh và các chức năng khác, nó kết hợp bộ ngắt mạch chân không với công tắc
Nội các, đóng một vai trò quan trọng trong việc phát điện, truyền tải, phân phối và các kịch bản khác, và
Cung cấp hỗ trợ cho hoạt động an toàn, đáng tin cậy và hiệu quả của hệ thống điện.
