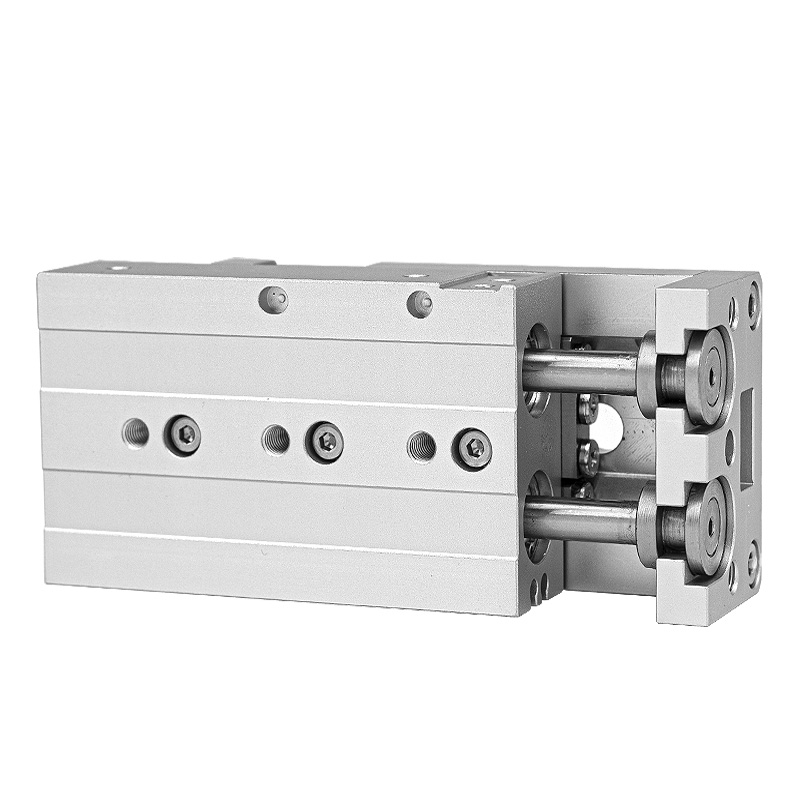

Xi lanh trượt chính xác trục đôi dòng HLS / HLSL (Loại dẫn hướng con lăn chéo)

Thương hiệu:SOLH của Richge Technology

Định vị sản phẩm

     Xi lanh trượt chính xác hai trục dòng SOLH HLS / HLSL sử dụng dẫn hướng tuyến tính con lăn chéo làm thành phần dẫn hướng lõi. So với xi lanh trượt bi tuần hoàn HLQ, nó mang lại độ cứng cao hơn nhiều, độ chính xác định vị lặp lại vượt trội và khả năng chống lại tải trọng lệch tâm mạnh hơn, phù hợp hoàn hảo với các quy trình tự động hóa định vị và lắp ráp siêu chính xác, tải nặng.

Phân loại loạt: HLS VS HLSL

     -- Loại tiêu chuẩn HLS: Thân xi lanh được lắp đặt ở một bên của thanh trượt, chiều rộng tổng thể nhỏ gọn. Thích hợp cho không gian lắp đặt hạn chế, điều kiện tải trung bình-nhỏ mà không có tải lệch tâm rõ ràng.

     -- Loại đối xứng HLSL: Xi lanh đặt giữa hai thanh dẫn hướng con lăn chéo song song, phân bố lực đồng đều, tăng cường đáng kể độ cứng và khả năng chịu tải nặng. Lựa chọn đầu tiên cho tải nặng, tải lệch tâm và các tình huống làm việc có độ chính xác cực cao.

Bảng thông số kỹ thuật cốt lõi

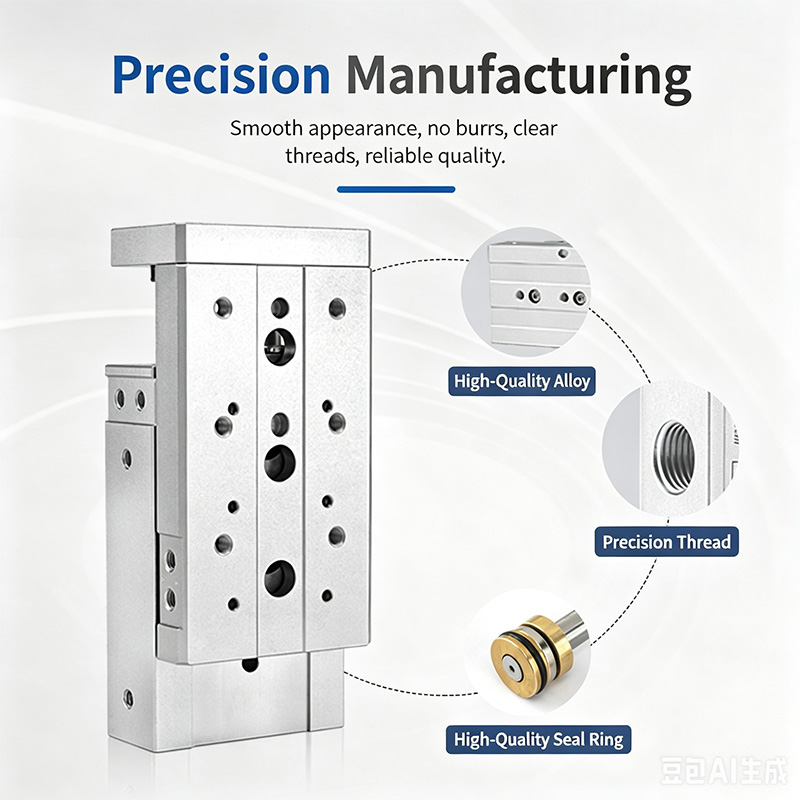

Ưu điểm về cấu trúc và hiệu suất cốt lõi

  1. Hướng dẫn tuyến tính con lăn chéo (Thiết kế tiếp xúc đường con lăn)

     -- Cấu trúc ổ trục tiếp xúc đường dây mang lại độ cứng cực cao, độ thẳng vượt trội và độ chính xác chống xoay, khả năng chống va đập mạnh và vận hành ổn định dưới tải nặng. Thiết kế bàn trượt dẫn hướng nguyên khối tích hợp với độ ma sát cực thấp, chuyển động cực êm và chu kỳ bảo dưỡng kéo dài.

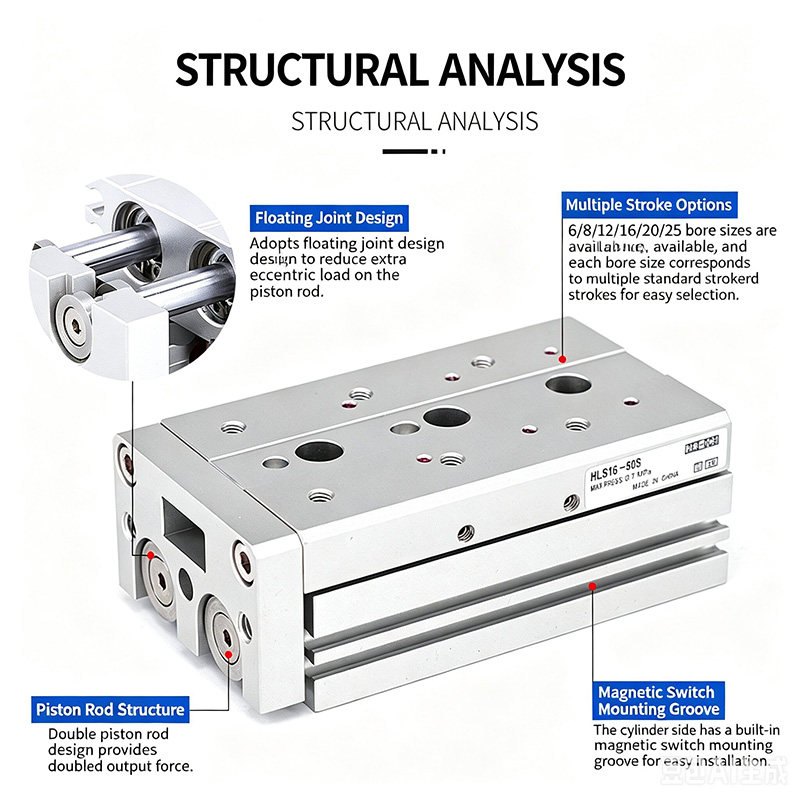

  2. Khớp nổi tích hợp

    - Kết nối nổi đàn hồi giữa thanh piston và bệ trượt bù lại lực ngang và mô-men xoắn lệch tâm, tránh làm lệch thanh piston và hư hỏng do quá tải.

  3. Thanh piston song song

    - Lực đẩy gấp đôi, hiệu suất chống xoắn tuyệt vời, duy trì độ chính xác định vị cao trong trạng thái tải.

  4. Gắn đa hướng đa hướng

     - Các lỗ gắn được gia công trên các bề mặt phía dưới, mặt trước và mặt bên để lắp đặt 3 hướng; Các lỗ chốt định vị chính xác được gia công trước trên đế để định vị chính xác nhanh chóng.

  5. Bề mặt gắn dụng cụ 3 mặt

     - Các lỗ lắp cố định được chạm vào trên mặt trượt và mặt trước, định vị các lỗ chốt trên mặt phẳng mặt trên của thanh trượt để đảm bảo độ chính xác định vị đồ gá có thể lặp lại.

  6. Các rãnh lắp đặt cảm biến được gia công sẵn

     -- Khe trượt tiêu chuẩn ở mặt trụ để lắp đặt và điều chỉnh vị trí linh hoạt của công tắc từ.

  7. Tùy chọn dừng giới hạn và bộ đệm đa dạng

     -- Đệm không khí cố định, đệm không khí có thể điều chỉnh (A/AS/AF), đệm giảm chấn thủy lực (B/BF) và nhiều khối dừng giới hạn cơ học bên ngoài là các kết hợp tùy chọn.

Quy tắc đặt tên mô hình tiêu chuẩn

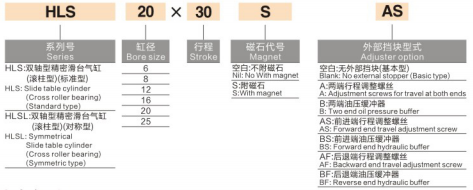

  1. Model mẫu: HLS20×30SAS

     -- HLS = Dòng xi lanh bên tiêu chuẩn; HLSL = Chuỗi có độ cứng cao tập trung vào đối xứng

     -- 20 = Đường kính lỗ xi ​​lanh (mm)

     -- 30 = Chiều dài hành trình định mức (mm)

     -- S = Vòng từ vĩnh cửu tích hợp (cấu hình tiêu chuẩn của nhà máy)

     -- A = Đệm khí có thể điều chỉnh ở cả hai đầu

        AS = Bộ đệm không khí chỉ có thể điều chỉnh ở đầu hành trình về phía trước

        AF = Chỉ có bộ đệm khí có thể điều chỉnh ở cuối hành trình quay về

     -- B = Đệm dầu thủy lực ở cả hai đầu

        BF = Chỉ đệm dầu thủy lực ở cuối hành trình hồi

Bảng lực đẩy đầu ra lý thuyết (Đơn vị: N)

Nguyên tắc lựa chọn & Kịch bản ứng dụng điển hình

  1. Gợi ý lựa chọn

     -- Model tiêu chuẩn HLS: Không gian lắp đặt nhỏ gọn, tải trọng trung bình-nhỏ, không có tải lệch tâm rõ ràng

     -- Mô hình đối xứng HLSL: Lựa chọn ưu tiên cho tải nặng, tải lệch tâm, độ cứng cực cao và yêu cầu định vị cực chính xác

  2. Ứng dụng công nghiệp điển hình

     - Trạm lắp ráp chính xác, định vị tự động, kẹp khí nén và chuyển phôi

     -- Dây chuyền sản xuất chất bán dẫn và điện tử tự động hóa

     - Dụng cụ kiểm tra thử nghiệm có độ chính xác cao, thiết bị tự động hóa y tế, cơ chế cố định máy công cụ

Tóm tắt một câu

     Xi lanh trượt hai trục con lăn ngang SOLH HLS/HLSL sử dụng dẫn hướng con lăn chéo tiếp xúc với đường có độ cứng cao với các biến thể tiêu chuẩn/đối xứng kép, được trang bị bộ đệm không khí/thủy lực tùy chọn và thiết kế khớp nối nổi chống lệch tâm, thiết bị truyền động tuyến tính siêu chính xác hạng nặng cao cấp dành cho thiết bị tự động hóa độ chính xác bán dẫn, y tế và tải trọng cao.
