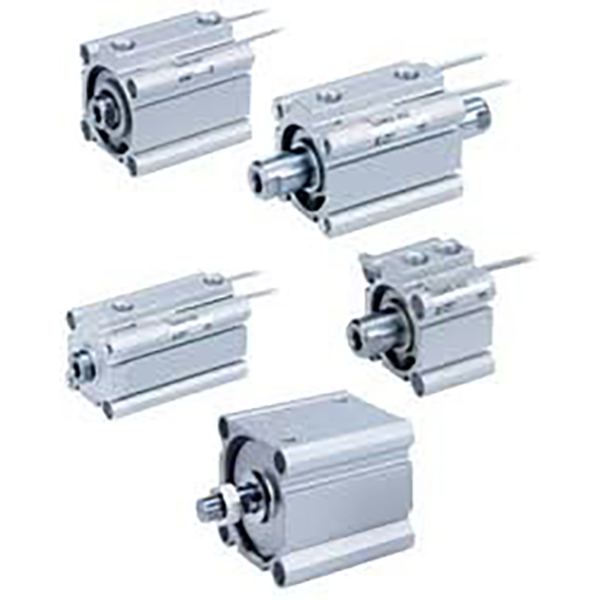

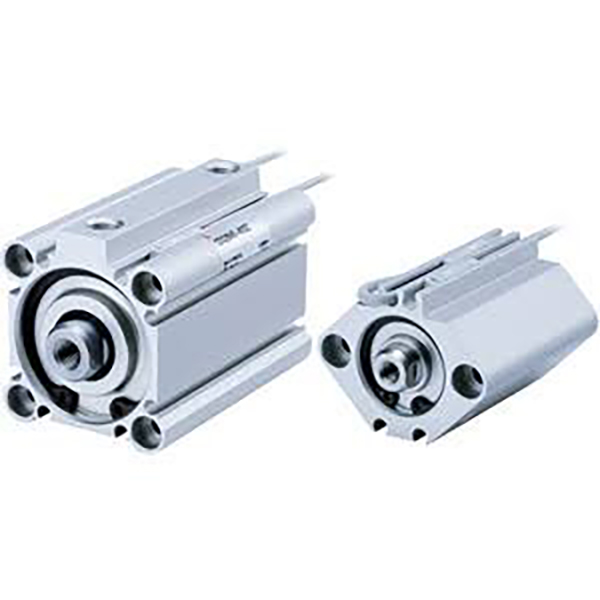

Xi lanh khí nén mỏng nhỏ gọn dòng CQ2

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

     Xi lanh mỏng vuông nhỏ gọn dòng SOLH CQ2, có thể hoán đổi hoàn toàn với tiêu chuẩn CQ2 gốc. Thân siêu ngắn, chiều dài giảm 50% so với trụ thanh giằng tiêu chuẩn. Phạm vi lỗ khoan hoàn chỉnh φ4~200mm, được sử dụng rộng rãi để kẹp, đẩy và định vị trong bao bì, ô tô, điện tử và tự động hóa nói chung.

Cấu trúc & Tính năng chính

     -- Thân nhôm vuông siêu mỏng, bề mặt anodized cứng, độ cứng cao;

     - Cần piston mạ crom, nhẹ và bền;

     - Nhiều biến thể: thanh đơn, thanh đôi, thanh không quay, đệm khí, phiên bản hành trình cực ngắn;

     - Nam châm tích hợp CDQ2 để phát hiện vị trí; rãnh cảm biến nhiều phía, công tắc không nhô ra ngoài;

     -- Cản cao su tiêu chuẩn, đệm khí tùy chọn để vận hành tốc độ cao;

     -- Phớt ma sát thấp với bình chứa dầu, vận hành không dầu, tuổi thọ ≥5 triệu chu kỳ.

Quy tắc mã hóa mẫu

   1. Ví dụ: CDQ2B25-50Z-M9B

     -- C: Tích hợp nam châm (CDQ2); không có C = CQ2 không có từ tính

     -- DQ2: Tên bộ truyện

     -- B=thanh đơn; W=thanh đôi; K=thanh không quay; KW=thanh chống xoay đôi

     -- 25: Kích thước lỗ khoan 4~200 mm

     -- 50: Chiều dài hành trình

     -- Z: Cấu trúc tiêu chuẩn nhẹ mới

     -- -C: Tùy chọn đệm khí

     -- M9B: Công tắc từ

Thông số kỹ thuật

Lực đẩy và lực kéo lý thuyết @ 0,5MPa (Thanh đơn)

Tóm tắt một câu

     Xi lanh khí nén mỏng nhỏ gọn đa năng SOLH CQ2 có lỗ khoan đầy đủ φ4 ~ 200mm, các biến thể kết cấu phong phú với đệm khí và thanh chống xoay tùy chọn, bộ truyền động hành trình ngắn được sử dụng rộng rãi nhất cho thiết bị tự động hóa tiết kiệm không gian.
