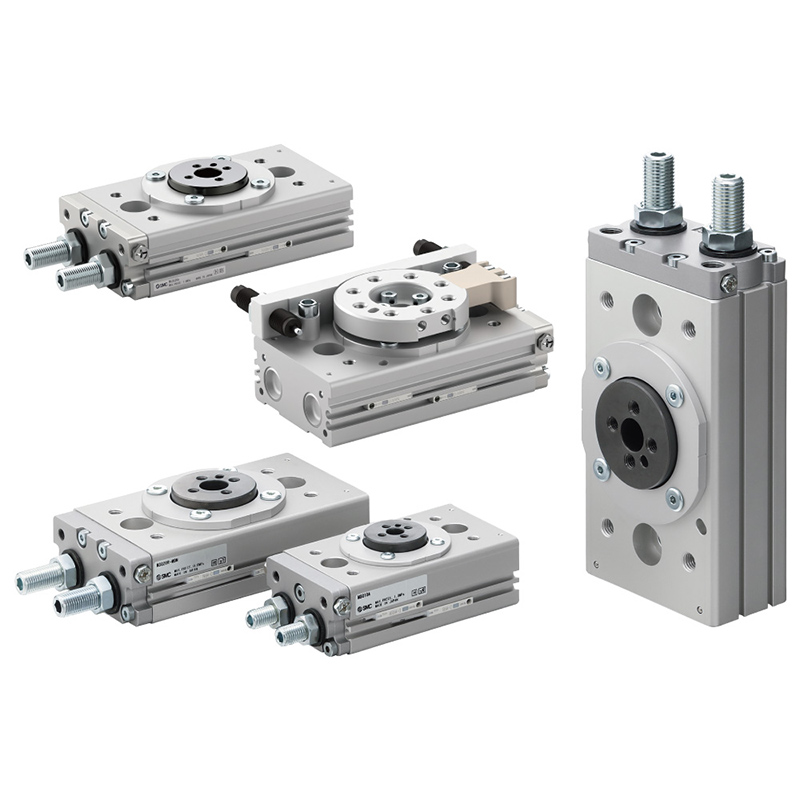

Bàn truyền động quay bánh răng và giá đỡ dòng MSQ (Công nghệ SOLH Richge)

Thương hiệu:SOLH của Richge Technology

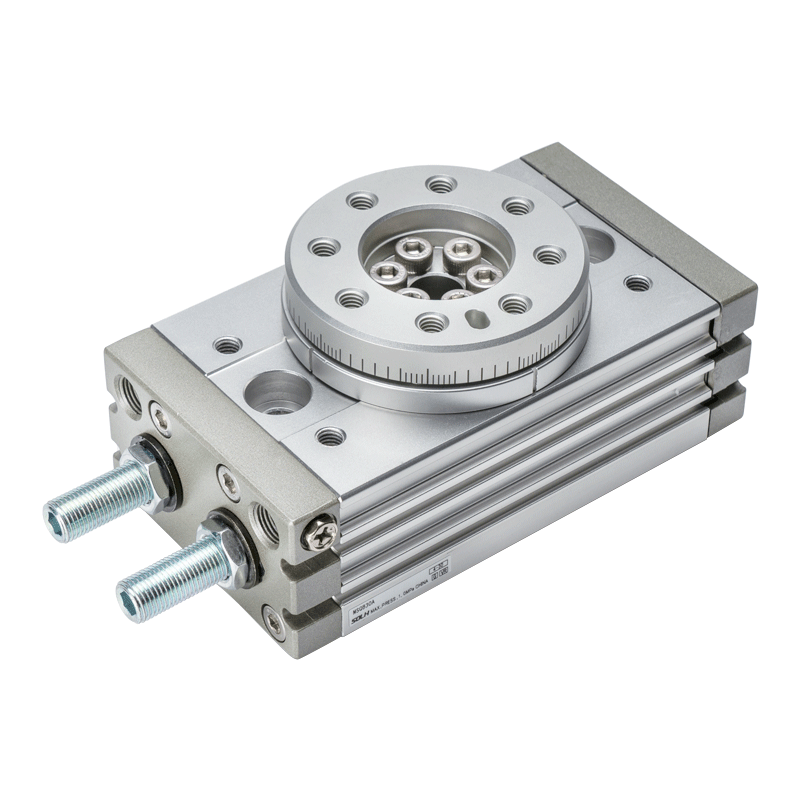

Tổng quan về sản phẩm

     Dòng SOLH MSQ sử dụng cấu trúc dẫn động bánh răng và thanh răng đối xứng pít-tông kép, được chia thành hai dòng phụ: loại tiêu chuẩn MSQB và loại có độ chính xác cao MSQA. Nó có bàn lắp hình tròn tích hợp với lỗ rỗng ở giữa, góc xoay có thể điều chỉnh liên tục từ 0 ~ 190°.

Bánh răng thanh răng piston kép đối xứng mang lại mô-men xoắn đầu ra lớn hơn 3 ~ 4 lần và khả năng chịu tải hướng tâm/trục vượt trội so với xi lanh quay CRQ kiểu cánh gạt. Có sẵn hai tùy chọn giảm xóc: đệm cao su tích hợp hoặc đệm thủy lực tích hợp. Bố trí cổng khí kép (mặt cuối / mặt trước) đơn giản hóa việc bố trí ống; công tắc sậy từ tương thích để phản hồi tín hiệu vị trí quay. Được sử dụng rộng rãi cho các trạm lập chỉ mục tự động, lật phôi và định vị chính xác.

Bảng phân loại và lựa chọn sê-ri (Độ chính xác + Kết hợp bộ đệm)

Quy tắc mã hóa mô hình hoàn chỉnh

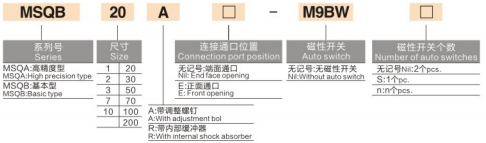

  1. Quy tắc mã hóa 1: MSQB20A-□-M9BW-□

     Ví dụ: MSQB20A-M9BW

     -- MSQB/MSQA: Mã định danh chuỗi

        MSQB = Chuỗi cơ bản tiêu chuẩn; MSQA = Dòng sản phẩm có độ chính xác cao

     -- 20: Kích thước khung hình (có sẵn: 10 / 20 / 30 / 50 / 70 / 100 / 200)

     -- A/R: Chỉnh góc & mã đệm

        A = Vít điều chỉnh góc đầu kép; R = Tích hợp giảm chấn thủy lực; không có hậu tố = chỉ có đệm cao su

     -- Ô giữa: Vị trí cảng hàng không

        Trống = Cổng thông gió mặt cuối; E = Cổng gió phía trước bên

     -- M9BW: Model công tắc từ

        Trống = Không có công tắc từ; Tương thích cảm biến sậy đa năng M9BW / M9BL

     -- Ô cuối cùng: Số lượng công tắc từ

        Trống = Tiêu chuẩn 2 chiếc; S = Mảnh đơn; Con số tùy chỉnh = số lượng tùy chỉnh

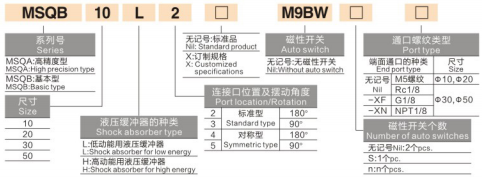

  2. Quy tắc mã hóa 2: MSQB10L2-□-M9BW-□-□

     Ví dụ: MSQB10L2-M9BW

     -- MSQB: Dòng tiêu chuẩn; kích thước khung hình 10/20/30/50

     -- L/H: Cấp động năng đệm thủy lực (chỉ dành cho phiên bản thủy lực R)

        L = Đệm thủy lực có động năng thấp; H = Đệm thủy lực có động năng cao

     -- Chữ số 2/3/4/5: Thông số góc xoay cố định

        2 = Tiêu chuẩn 180°; 3 = 90°; 4 = Đối xứng 180°; 5 = Đối xứng 90°

     -- Ô ở giữa: Đánh dấu tùy chỉnh X, trống = mẫu có sẵn tiêu chuẩn

     -- M9BW: Công tắc từ, trống = không trang bị cảm biến

     -- Ô áp chót: Số lượng công tắc từ; trống=2 cái, S=1 cái

     -- Ô cuối cùng: Thông số ren cổng hàng không

        Trống = ren M5 (chỉ dành cho cỡ 10/20); XF = G1/8; XN = NPT1/8 ren Mỹ

Ưu điểm về kết cấu cốt lõi

  1. Truyền động bánh răng và thanh răng kép đối xứng

     - Piston đồng bộ kép đẩy bánh răng đồng bộ, loại bỏ phản ứng dữ dội đơn phương; Công suất mô-men xoắn đồng đều với độ giật xoay bằng 0, khả năng chịu tải cao hơn nhiều so với xi lanh cánh gạt một piston.

  2. Bàn quay tích hợp có lỗ chốt định vị

     -- Các lỗ chốt định vị được gia công trước trên bàn và các lỗ ren lắp tiêu chuẩn để khóa đồ gá/phôi trực tiếp, căn chỉnh dễ dàng và độ cứng tích hợp cao. Lỗ rỗng trung tâm (φ6~φ24) cho phép ống dẫn khí và dây cảm biến đi qua trung tâm, bố trí bên trong máy gọn gàng.

  3. Bố trí cảng hàng không kép

     -- Hai tùy chọn đường ống: cửa hút gió ở mặt cuối hoặc cổng loại E phía trước, định tuyến ống linh hoạt dành cho thiết bị giới hạn nhỏ gọn mà không bị nhiễu cơ học.

  4. Vít điều chỉnh góc hai đầu độc lập (Hậu tố A)

     - Vít giới hạn riêng biệt ở cả hai đầu để hạn chế hành trình theo chiều kim đồng hồ và ngược chiều kim đồng hồ một cách độc lập; phạm vi xoay có thể điều chỉnh vô hạn trong vòng 0 ~ 190°, cài đặt mặc định của nhà sản xuất là 190°.

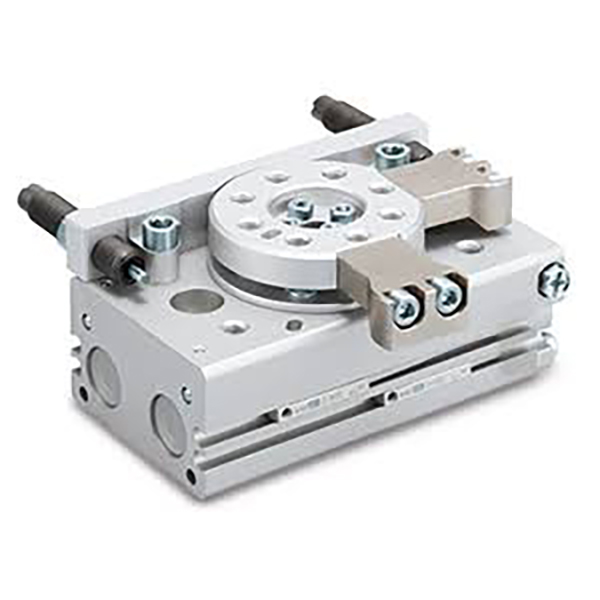

  5. Hai hệ thống giảm xóc tùy chọn

     -- Phiên bản tiêu chuẩn: Đệm cao su hai đầu giúp giảm tiếng ồn khi tải nhẹ ở tốc độ thấp

     -- -R Phiên bản đệm thủy lực: Giảm xóc dầu tích hợp (loại động học thấp L/ động học cao H) hấp thụ tác động nặng ở tốc độ cao, giảm thiểu rung động dừng và bảo vệ đồ đạc & phôi

  6. Tương thích phản hồi vị trí từ tính

     -- Vòng nam châm vĩnh cửu tích hợp bên trong thân xi lanh, tương thích với công tắc sậy M9BW / M9BL để truyền tín hiệu tại chỗ 0°/90°/180° tới PLC để khóa liên động logic.

  7. Hỗ trợ vòng bi chính xác cho MSQA

     - Mô hình có độ chính xác cao MSQA sử dụng cụm ổ bi có độ chính xác cao; hướng tâm và hướng trục ≤0,01mm, độ chính xác định vị lặp lại ± 0,01mm. Phiên bản cơ bản MSQB đáp ứng yêu cầu định vị tự động hóa chung.

Thông số kỹ thuật tiêu chuẩn phổ quát

  1. Chế độ truyền động: Thanh răng và bánh răng piston kép tác động kép

  2. Phạm vi áp suất vận hành

    -- Loại đệm cao su: 0,1~1,0 MPa

     -- -R loại đệm thủy lực: 0,1 ~ 0,6 MPa

  3. Áp suất thử nghiệm bằng chứng: 1,05 MPa

  4. Nhiệt độ môi trường xung quanh: 0 ~ 60oC (không có băng bên trong mạch không khí)

  5. Phạm vi xoay có thể điều chỉnh: 0 ~ 190° có thể điều chỉnh vô hạn, cài sẵn tại nhà máy 190°; góc cố định 90° / 180° tùy chọn

  6. Bôi trơn: Mỡ có tuổi thọ cao được đổ sẵn tại nhà máy, thiết kế không cần bôi trơn tương thích với không khí khô sạch không dầu

  7. Phương tiện áp dụng: Khí nén khô được lọc (độ chính xác lọc ≥40μm)

Bảng mô-men xoắn và khả năng chịu tải (0,5MPa Không khí cung cấp)

Bảng so sánh động năng tối đa của bộ đệm

Quy tắc lựa chọn mô hình hoàn chỉnh

  1. Lựa chọn lớp chính xác

     -- Định vị chip, kiểm tra quang học PCB, lắp ráp chính xác → Dòng sản phẩm có độ chính xác cao MSQA

     -- Lật phôi chung, chuyển hướng và phân loại vật liệu → Dòng sản phẩm cơ bản tiêu chuẩn MSQB

  2. Quy tắc khớp bộ đệm

     -- Tải nhẹ tốc độ thấp, kiểm soát chi phí: Model đệm cao su non-R

     - Chu kỳ nhanh tần số cao, tác động phôi nặng: Bộ đệm thủy lực chọn -R; Tác động nhẹ cấp L, tác động nặng cấp H

  3. Lựa chọn góc xoay

     -- Tải/dỡ lật 90°: Hậu tố 3/5

     -- Lập chỉ mục qua lại 180°, phát hiện hai mặt: Hậu tố 2 / 4

     -- Phạm vi xoay giới hạn tùy ý tùy ý: Model phổ thông có vít điều chỉnh A

  4. Bố trí cảng hàng không

     -- Không gian bên trong máy nhỏ gọn: Phiên bản cổng phía trước bên E

     -- Đường ống lộ thiên tiêu chuẩn bên ngoài: Cổng mặt cuối mặc định

  5. Phản hồi tín hiệu vị trí

     -- Tín hiệu tại chỗ cần thiết cho khóa liên động PLC: Trang bị công tắc từ M9BW (tiêu chuẩn 2 chiếc); chỉ phát hiện một bên chọn S công tắc đơn

  6. Đặc điểm kỹ thuật của chủ đề

     - Kích thước 10/20 khung nhỏ mặc định ren M5; vừa-lớn 30/50 tùy chọn G1/8 (XF), NPT1/8 (XN) Sợi Mỹ

Kịch bản ứng dụng công nghiệp điển hình

     -- Tự động hóa chính xác của 3C Electronics: Định vị quay chip, kiểm tra quang học đa góc PCB, lắp ráp chỉ số linh kiện vi mô

     -- Dây chuyền sản xuất bao bì: Trạm đóng nắp chai, đổi hướng thùng carton 90°, gắn nhãn quay

     -- Đồ đạc máy công cụ: Lật phôi, định vị chỉ số khuôn dập

     -- Thiết bị phân loại hậu cần: Chuyển hướng vật liệu, cơ chế dừng quay đường ống

     -- Bộ phận tác động cuối cùng của Bộ điều khiển mini: Xoay khớp rô-bốt, lật gắp và đặt mâm cặp chân không

     -- Thiết bị kiểm tra độ chính xác: Bàn quay kiểm tra trực quan, khuôn kiểm tra độ kín khí đa góc

Hỗ trợ giải pháp khớp mạch khí nén

  1. Mạch tổng quát tiêu chuẩn

     -- Tổ hợp hai điểm nguồn khí AFC → Van điện từ 4V210 5/2 → Ống khí PU → Bàn quay MSQ (công tắc từ M9BW được nối dây với PLC)

  2. Mạch xưởng chống cháy nổ

     -- Bộ xử lý nguồn khí chống cháy nổ → Van điện từ 5 chiều chống cháy nổ 50-VFE → Ống mềm PU → Xi lanh quay MSQB/MSQA dành cho môi trường nguy hiểm

  3. Trạm siêu nhỏ chính xác mini

     --Bộ lọc điều hòa mini AC1500 → Van điện từ 3/2 dòng 3V → Ống mỏng PU4 → Bàn xoay nhỏ MSQ10 / MSQ20

Tóm tắt một câu

     Bàn quay bánh răng và giá đỡ piston kép SOLH MSQ được chia thành các loại có độ chính xác cao theo tiêu chuẩn MSQB và MSQA, hỗ trợ xoay có thể điều chỉnh 0~190°, giảm xóc bằng cao su/thủy lực kép, bố trí cổng dẫn khí hai đầu/bên và lỗ đi dây rỗng ở trung tâm, cung cấp mô-men xoắn cao hơn 3~4 lần so với xi lanh cánh gạt như thiết bị truyền động lập chỉ mục quay phổ quát cho các thiết bị điện tử, đóng gói, máy công cụ và dây chuyền tự động hóa thử nghiệm.
