Xi lanh khí

Xi lanh nhỏ gọn siêu mỏng vuông SOLH SDA là thiết bị truyền động khí nén nhỏ gọn tiết kiệm. Chiều dài thân của nó chỉ bằng 1/2 ~ 1/3 xi lanh thanh giằng tiêu chuẩn và hỗ trợ lắp đặt nhúng để tiết kiệm không gian. Kích thước lắp đặt có thể hoán đổi cho nhau với dòng Airtac ACQ và SMC CQ2. Nó cung cấp các biến thể toàn diện: tác động kép, lò xo hồi vị đơn SSA/STA, cần đôi SDAD, hành trình điều chỉnh SDAJ và các mẫu được trang bị nam châm SDAS. Cản cao su tích hợp ở cả hai đầu giúp hấp thụ sốc và giảm tiếng ồn. Phớt ma sát thấp được bảo quản bằng mỡ cho phép vận hành không dầu trong thời gian dài. Kích thước lỗ khoan φ12~100mm, thích hợp cho việc đẩy, kẹp và định vị hành trình ngắn, được áp dụng rộng rãi trong tự động hóa 3C, máy móc đóng gói và đồ đạc cố định như một giải pháp tiết kiệm chi phí cho các thiết bị có không gian hạn chế.

Xi lanh mỏng SOLH RQ có thể hoán đổi với dòng SMC RQ/RDQ. Nó sử dụng cấu trúc đệm không khí tích hợp không vòng cải tiến với khả năng hấp thụ năng lượng gấp 3 lần so với đệm cao su CQ2 và độ ồn khi vận hành thấp hơn 50%. Nòng vuông siêu mỏng ngắn hơn 20% so với xi lanh mỏng đệm khí thông thường và kích thước lắp phù hợp với CQ2 và CQS để thay thế nâng cấp trực tiếp. Các biến thể bao gồm RQ không từ tính, RDQ được trang bị nam châm và RLQ có thể khóa để chống rơi tải theo chiều dọc. Thích hợp cho chuyển động qua lại tốc độ cao liên tục ở mức 50 ~ 500mm/s. Kích thước lỗ khoan φ20~100mm và hỗ trợ vận hành không dầu. Được sử dụng rộng rãi trong tải/dỡ tự động hóa chu trình cao, kẹp và định vị chính xác yêu cầu tác động thấp và độ ồn thấp.

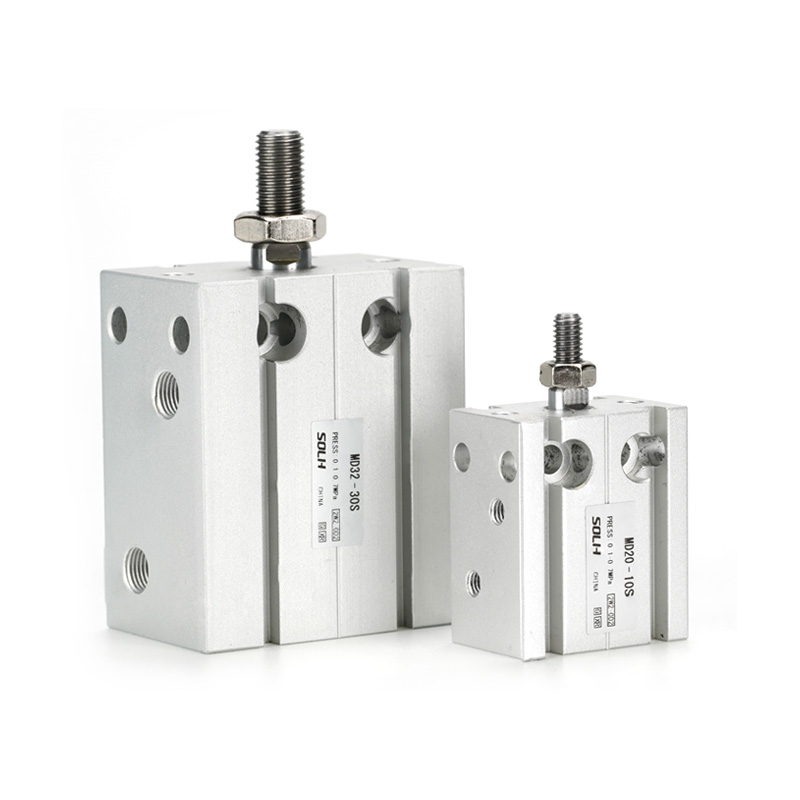

Xi lanh nhỏ gọn gắn tự do đa vị trí SOLH MD được trang bị các lỗ lắp có ren trên sáu cạnh của thân khối để lắp đặt không cần giá đỡ ở mọi góc độ, mỏng hơn 30% ~ 50% so với xi lanh tròn tiêu chuẩn để phù hợp với bố cục thiết bị hẹp, mật độ cao. Năm mô hình phụ bao gồm tất cả các chế độ làm việc: MD tác động kép một thanh tiêu chuẩn, MSD tác động đơn một thanh MSD (mở rộng lò xo) / MTD (rút lò xo), MDD hai thanh chống xoắn và MDJ hai thanh điều chỉnh hành trình. Kích thước lỗ khoan dao động từ 6 đến 32 mm với hành trình tiêu chuẩn 5 ~ 60 mm. Mỗi thiết bị đều có đệm cao su tích hợp phía trước và các khe hai bên cho cảm biến từ tính; suffix-S là viết tắt của nam châm vĩnh cửu tích hợp tương thích với công tắc sậy CMSH/DMSH. Thanh piston sử dụng ống lót tự bôi trơn tích hợp để vận hành trơn tru không cần dầu. Các biến thể thanh đôi loại bỏ độ lệch ngang khỏi tải trọng bù, trong khi MDJ có vít điều chỉnh phía sau để tinh chỉnh hành trình linh hoạt. Áp dụng rộng rãi cho việc kẹp, đẩy, uốn và định vị chính xác các đồ gá thu nhỏ trong 3C, chất bán dẫn và máy móc tự động hóa nhỏ nói chung.

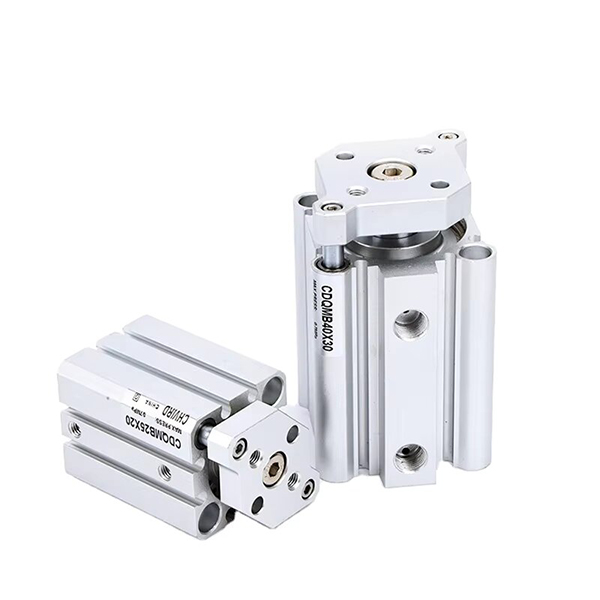

Xi lanh mỏng dẫn hướng có độ cứng cao SOLH CQM có thể hoán đổi với SMC CQM/CDQM. Được xây dựng trên cấu trúc hình trụ mỏng CQ2 với các thanh dẫn hướng kép song song tích hợp, nó duy trì cùng chiều dài thân như CQ2 và loại bỏ sự cần thiết của các thanh dẫn hướng bên ngoài. Khả năng chịu tải ngang của nó cao hơn 2 ~ 4 lần so với xi lanh CQ2 tiêu chuẩn, với khả năng quay của thanh piston ≤ ± 0,2 °. Các biến thể bao gồm CQM không có từ tính, CDQM được trang bị nam châm và mô hình có tuổi thọ cao CQM-XB24. Được trang bị cản cao su ở cả hai đầu và hỗ trợ vận hành không dầu. Kích thước lỗ khoan φ12~100mm, kích thước lắp đặt tương thích với CQ2/CQS. Lý tưởng cho việc đẩy và kẹp cố định chính xác với hành trình ngắn với tải bù trong tự động hóa lắp ráp điện tử.

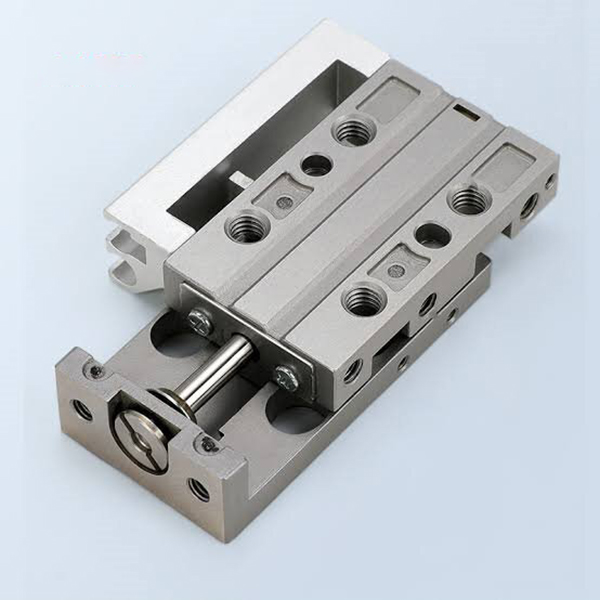

Bàn trượt khí nén siêu nhỏ gọn có độ chính xác cao SOLH MXJ có thể hoán đổi với dòng SMC MXJ. Được trang bị dẫn hướng tuyến tính bi bằng thép không gỉ tích hợp, nó đạt được độ chính xác song song 0,005mm và độ chính xác định vị lặp lại ± 0,01mm. Thân máy nhẹ siêu mỏng hỗ trợ lắp ba mặt trên, dưới và bên, nhỏ hơn 30%~50% so với bàn trượt MXQ. Kích thước lỗ khoan φ4,5~16mm, được trang bị bộ đệm cao su hai đầu và bộ giới hạn kim loại tùy chọn cho hành trình điều chỉnh 0 ~ 5 mm. Thiết kế đối xứng cho phép trao đổi đường ống và cảm biến trái-phải, phù hợp với môi trường sạch không dầu. Có khả năng chuyển động hành trình ngắn tần số cao ổn định, được áp dụng rộng rãi cho chuyển động tuyến tính ở cấp độ micron trong xử lý vi mô 3C, kiểm tra quang học, lắp ráp thu nhỏ và thiết bị tự động hóa y tế nhỏ gọn.

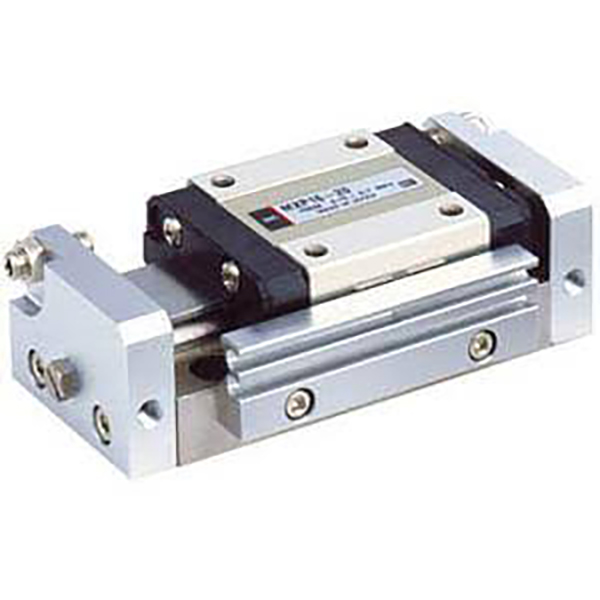

Bàn trượt khí nén có độ chính xác cực cao SOLH MXP có thể hoán đổi với dòng SMC MXP. Nó sử dụng thân thép không gỉ martensitic tích hợp và dẫn hướng tuyến tính bóng tích hợp, đạt được độ song song hành trình 0,004mm, sai số quay xuống ± 0,03° và độ chính xác định vị lặp lại ± 0,01mm. Thân máy nhỏ gọn siêu hẹp mỏng hơn 10%~20% so với mẫu MXJ, hỗ trợ lắp ba bên và đường ống hướng trục/bên có thể chuyển đổi. Kích thước lỗ khoan φ6~16mm được trang bị bộ đệm cao su tiêu chuẩn, bộ hạn chế kim loại tùy chọn và bộ đệm thủy lực có sẵn cho φ8 trở lên. Nó hỗ trợ môi trường sạch không dầu và chuyển động qua lại tần số cao ổn định. Lý tưởng cho các trạm tự động hóa trong không gian hạn chế yêu cầu độ chính xác chuyển động nghiêm ngặt, chẳng hạn như kiểm tra quang học, liên kết chip, lắp ráp linh kiện vi mô và thiết bị y tế cao cấp.

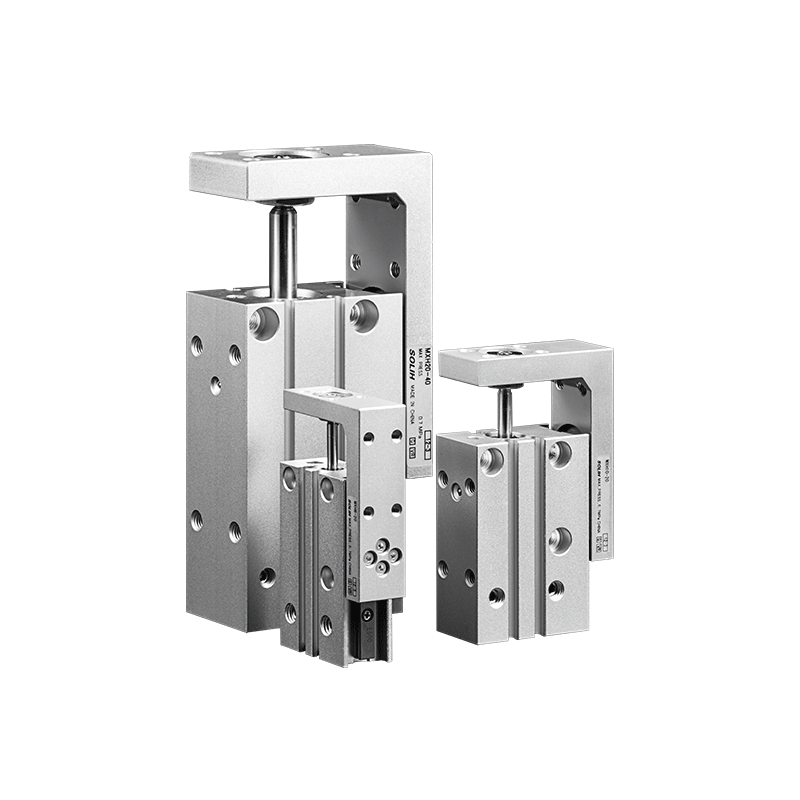

Bàn trượt khí nén nhỏ gọn SOLH MXH có thể hoán đổi với dòng SMC MXH. Được dẫn động bởi piston kép và được trang bị ray dẫn hướng bi tuần hoàn, nó sử dụng thân máy siêu hẹp thích hợp cho việc bố trí cạnh nhau dày đặc. Nó có khả năng chống lệch và chống xoắn tuyệt vời với mô-men xoắn cho phép gấp khoảng 6 lần so với các thanh trượt MXU truyền thống, độ chính xác định vị lặp lại ± 0,02mm và hành trình tiêu chuẩn tối đa lên tới 60mm. Hỗ trợ lắp 4 hướng và đường ống 3 phía, nó đi kèm với nam châm tích hợp tương thích với nhiều công tắc từ khác nhau, bộ đệm cao su hai đầu và cho phép vận hành không dầu liên tục. Kích thước lỗ khoan φ6 ~ 20 mm, được sử dụng rộng rãi để truyền tần số cao hành trình dài có độ chính xác trung bình của các bộ phận 3C và các bộ phận nhựa nhỏ dưới tải đúc hẫng hoặc tải đơn phương trong thiết bị tự động hóa có không gian hạn chế.

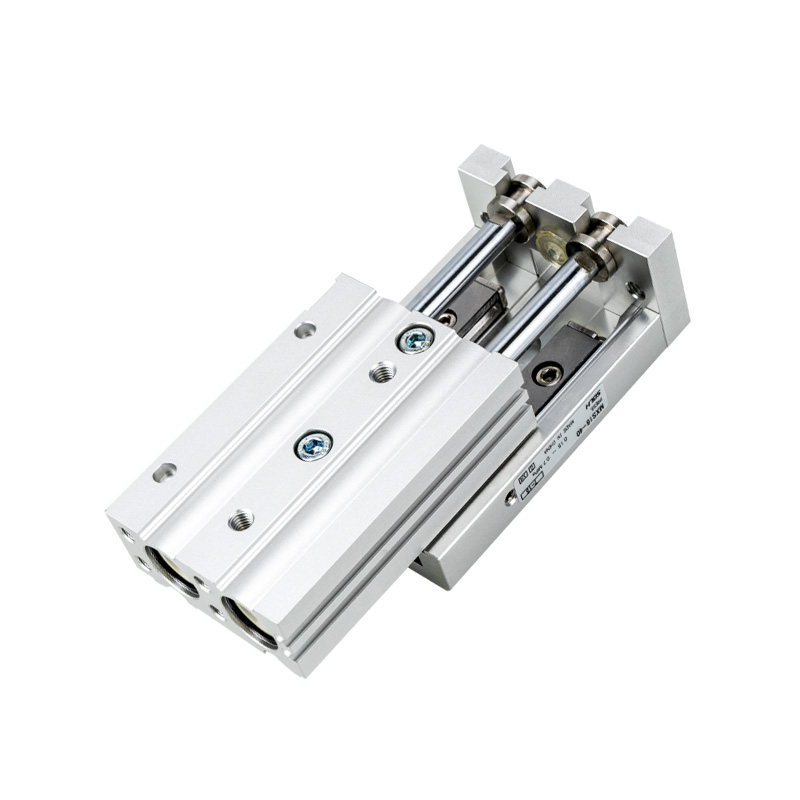

Bàn trượt khí nén tích hợp độ cứng cao SOLH MXS hoàn toàn có thể hoán đổi với dòng SMC MXS. Nó sử dụng dẫn động pít-tông kép và các ray dẫn hướng con lăn chéo được tải trước để chuyển động không khe hở, cung cấp lực đẩy gấp đôi so với các thanh trượt xi-lanh đơn có cùng lỗ khoan và độ chính xác định vị lặp lại lên đến ± 0,01mm. Cấu trúc tích hợp siêu mỏng giúp tiết kiệm 30%~50% không gian lắp đặt so với xi lanh chia đôi cộng với bộ dẫn hướng bên ngoài. Hỗ trợ lắp ba mặt với các lỗ chốt định vị (dưới, bên và trục). Kích thước lỗ khoan φ6~25mm với hành trình tiêu chuẩn 10~150mm, bộ điều chỉnh hành trình 0~5mm tùy chọn. Nam châm tích hợp phù hợp với công tắc từ và cho phép vận hành không cần dầu. Được sử dụng rộng rãi để truyền tuyến tính có độ cứng cao, độ chính xác cao trong các trạm bán dẫn, lắp ráp chính xác 3C và căn chỉnh thành phần quang học.

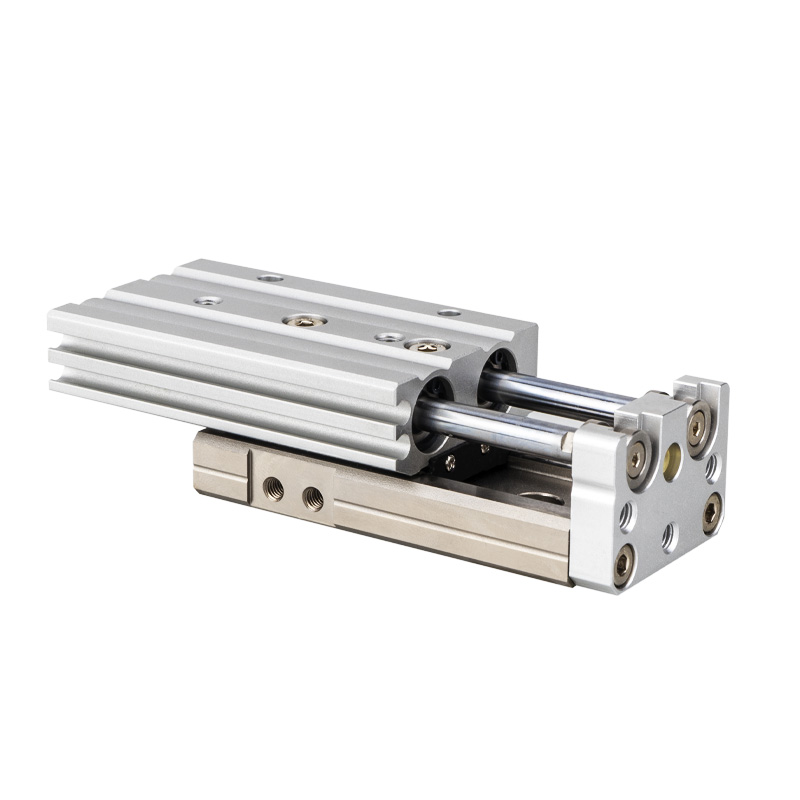

Bàn trượt khí nén tiết kiệm SOLH MXQ có thể hoán đổi với dòng SMC MXQ. Nó sử dụng đường ray dẫn hướng bi tuần hoàn dẫn động pít-tông kép và không tải trước, được chế tạo như một bộ phận tích hợp siêu mỏng nhẹ với chiều cao thấp hơn và trọng lượng nhẹ hơn MXS, đạt được độ chính xác định vị lặp lại là ± 0,02mm. Có sẵn kiểu lắp ba mặt với các lỗ chốt định vị (phía dưới, mặt bên và trục). Kích thước lỗ khoan φ6~25mm, hành trình tiêu chuẩn 10~150mm, bộ điều chỉnh hành trình 0~5mm tùy chọn. Nam châm tích hợp phù hợp với công tắc từ và hỗ trợ vận hành không dầu. Là một thiết bị truyền động tuyến tính cơ bản tiết kiệm chi phí, nó phù hợp với các dự án nhạy cảm về ngân sách và được sử dụng rộng rãi để truyền tần số cao tải nhẹ của các bộ phận nhựa và điện tử nhỏ cũng như dây chuyền lắp ráp tự động có độ chính xác tiêu chuẩn.
