Công tắc cách ly trong nhà

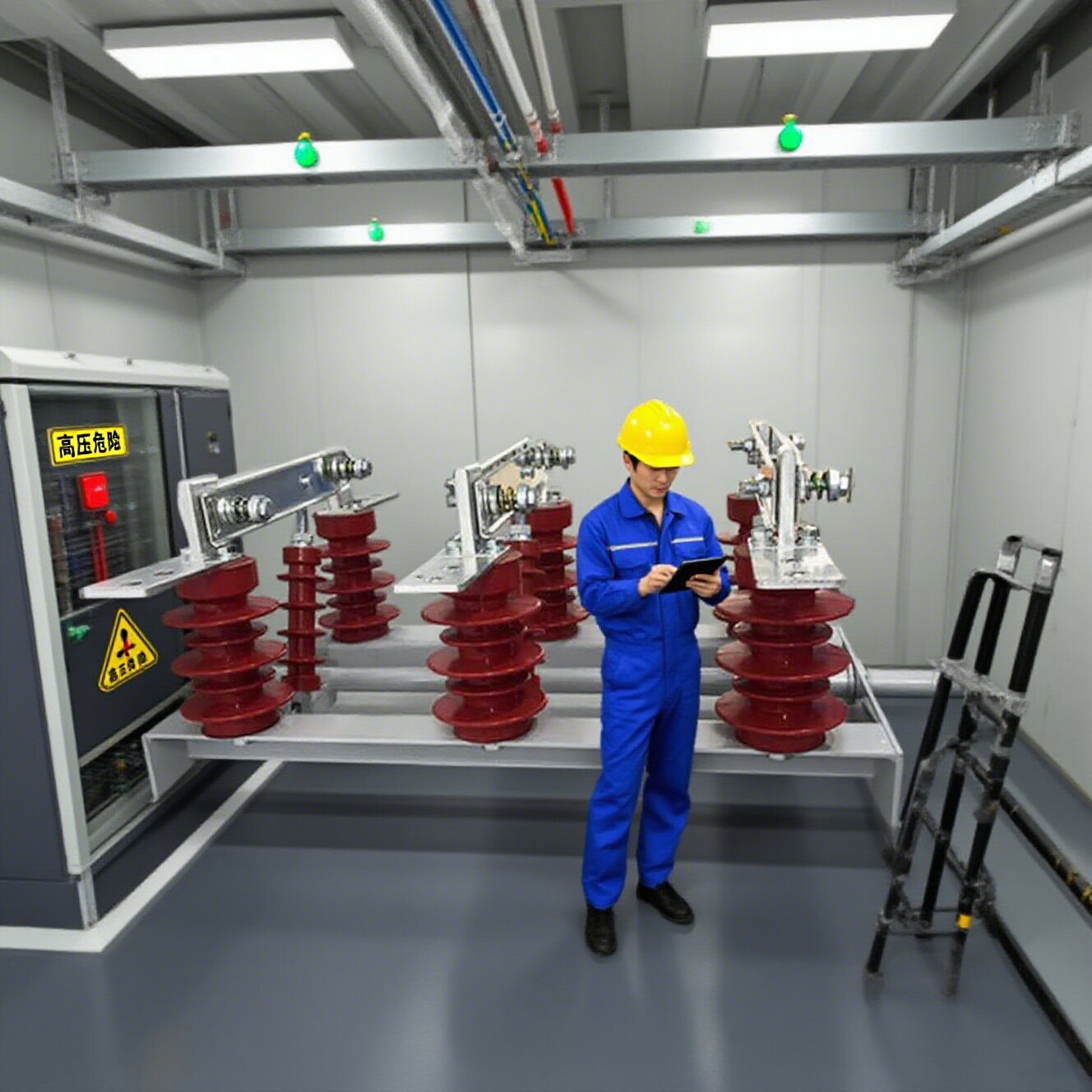

GN19-12 (c) Công tắc ngắt kết nối HV trong nhà áp dụng cho hệ thống điện của điện áp định mức 12kV, AC 50/60Hz. Nó được trang bị cơ chế vận hành thủ công CS6-1 và được sử dụng để phá vỡ và tạo mạch dưới không tải. Có loại ô nhiễm bổ sung, loại độ cao và loại chỉ ra công suất. Nó được thực hiện theo IEC 62271-102. Công tắc cách ly của loạt bài này được trang bị cơ chế vận hành thủ công CS6-1 (công tắc cách ly với bảng điều khiển có cơ chế vận hành gắn liền với riêng nó).   Loạt công tắc cách ly này là loại ba cực, bao gồm khung gầm, trục quay, cần gạt, chất cách điện trụ sứ, dao và bảng nối dây. Trục quay được sắp xếp trên khung dưới cùng, trên đó ba cặp đòn bẩy được hàn, và các đòn bẩy đi qua chất cách điện bằng sứ kéo và vòng cổ dao. Trục quay mở rộng ra khỏi khung cơ sở và bất kỳ phần nào của trục quay đều có thể được kết nối với cơ chế vận hành.   Loại C là thông qua tường. Trong số đó, C1 có nghĩa là vòng quay ở bên cạnh tường; C2 có nghĩa là ngắt kết nối ở bên cạnh tường; C3 có nghĩa là cả hai bên đều ở bên cạnh tường.

GN19-12 Công tắc ngắt kết nối điện áp cao trong nhà Công tắc ngắt kết nối điện áp cao trong nhà GN19-12 thuộc về thiết bị công tắc điện áp cao, áp dụng cho hệ thống điện của điện áp định mức 12kV, AC 50Hz và nhỏ hơn hệ thống CNTT, nó được trang bị cơ chế vận hành thủ công CS6-1 và được sử dụng để phá vỡ và làm cho mạch không tải nhưng với điện áp. Có loại giảm ô nhiễm bổ sung, loại độ cao và màn hình điện khí hóa. Vai trò của công tắc ngắt kết nối là ngắt kết nối mạch mà không có dòng tải. Vì vậy, thiết bị được bảo dưỡng và nguồn cung cấp có điểm ngắt kết nối rõ ràng để đảm bảo an toàn cho nhân viên bảo trì, công tắc cách ly mà không có thiết bị gián đoạn đặc biệt không thể cắt dòng điện tải và dòng ngắn mạch, do đó mạch phải ở trong bộ ngắt mạch để phá vỡ mạch trước khi bạn có thể vận hành công tắc cách ly.

Công tắc ngắt kết nối điện áp cao GN22-12 (C) (D) được thiết kế cho các hệ thống điện với điện áp định mức 12kV và tần số 50Hz. Thiết bị này chủ yếu được sử dụng để mở và đóng các mạch trong hệ thống điện trong điều kiện không tải. Với khả năng chịu được dòng điện cao, đó là lý tưởng cho các ứng dụng yêu cầu bảo mật cao và hoạt động thường xuyên. Thiết bị có thể được cấu hình để đáp ứng các nhu cầu môi trường khác nhau. Sản phẩm này là một công tắc cách ly dòng điện cao với cấu trúc dao dưới cùng ba pha. Nó áp dụng một nguyên mẫu khóa cơ học với hành động hai bước là đóng và tiếp xúc, đạt được tiếp xúc không hao mòn, lực vận hành nhỏ, áp lực tiếp xúc cao và độ ổn định nhiệt động tốt.

GN30-12 Loại công tắc cách ly cao áp trong nhà quay là một loại công tắc cách ly mới với dao tiếp xúc quay. Cấu trúc chính là các mặt phẳng trên và dưới của khung gầm chung ba pha được cố định với hai bộ cách điện và tiếp điểm, và công tắc được mở và đóng bằng cách xoay con dao tiếp xúc. 1. Phiên bản có thể kiểm soát được lắc vào/ra với cửa đóng 2.an có thể được sử dụng trong tất cả các loại cơ sở và thiết bị 3. Cho số lượng thành phần hạn chế và sử dụng hệ thống sản xuất hàng loạt để sản xuất, nó có khả năng kiểm soát rất đáng tin cậy 4. Bảo trì dễ dàng và thuận tiện 5. Các loại đơn vị chức năng có thể được sử dụng cho các giải pháp khác nhau

Công tắc cách ly điện áp cao GN19-12 (C) Sê-ri AC trong nhà phù hợp với điện áp hoạt động AC 50Hz ， Xếp hạng là 12kV, 10kV, dòng hoạt động được định mức 400A, 630A, hệ thống điện được sử dụng. Điều kiện của điện áp nhưng không tải, cũng được gửi đi để tạo ra loại chống mờ, loại cao nguyên và thiết bị hiển thị trực tiếp có thể được cài đặt. Công tắc cách ly điện áp cao trong nhà GN19-12 là một thiết bị trong nhà với điện áp định mức 12kV và ba pha AC 50Hz.
