Xi lanh tròn nhẹ bằng nhôm dòng CG1 / CDG1

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

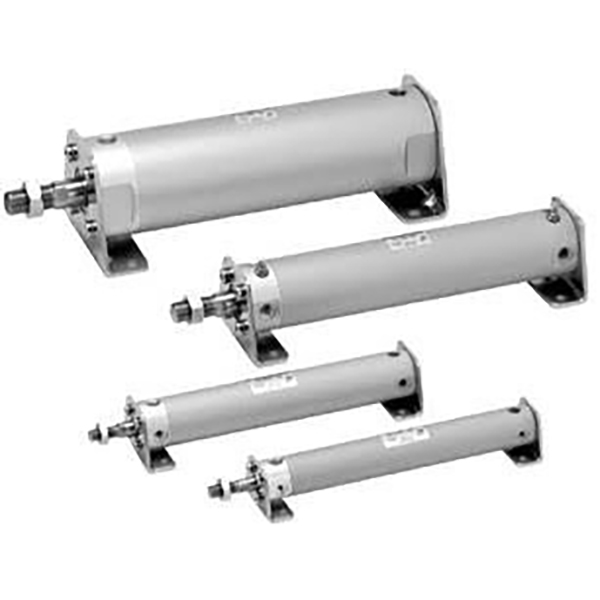

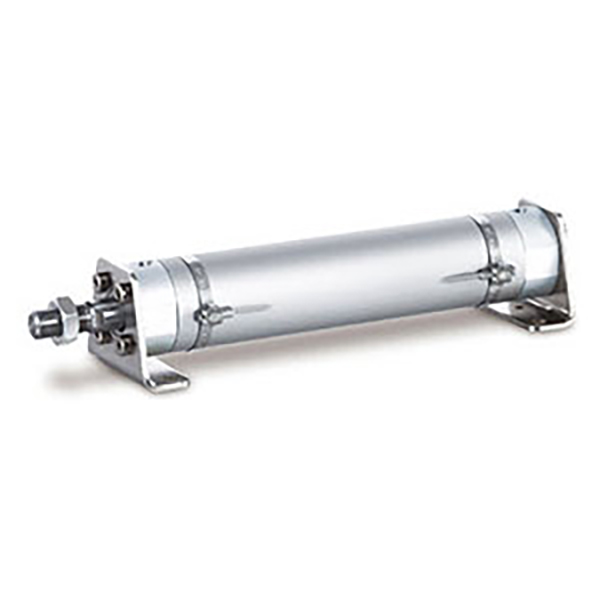

    Xi lanh tròn nhẹ bằng nhôm SOLH CG1/CDG1, đường kính φ20~100mm, sản phẩm thay thế kế thừa cho dòng SMC CA1 cũ với kích thước lắp đặt hoàn toàn có thể hoán đổi cho nhau. Các tính năng: nhẹ, lắp đặt phổ quát, bố trí đường ống linh hoạt, độ ồn thấp và hiệu suất tốc độ cao. Được sử dụng rộng rãi trong các dây chuyền băng tải tự động hóa, thiết bị điện tử, máy đóng gói, thiết bị công nghiệp nhẹ cho các ứng dụng tải nhẹ và trung bình, hành trình dài và tần số cao.

Cấu trúc cốt lõi và tính năng thiết kế

   1. Tiêu chuẩn: Xi lanh tròn nhẹ SMC thế hệ mới, thay thế trực tiếp cho dòng CA1.

   2. Chất liệu: Thùng và nắp cuối bằng nhôm ép đùn, cần piston mạ crom cứng. Nhẹ hơn 30% so với xi lanh tiêu chuẩn thông thường, độ bền cao và tản nhiệt tốt.

   3. Cấu trúc: Nắp đầu có khóa bằng ren, hình tròn thẳng, tháo lắp và bảo trì dễ dàng. 4 cổng dẫn khí định hướng (khoảng cách 90°), bố trí đường ống rất linh hoạt.

   4. Các biến thể hoạt động

     -- CG1B Tác động kép: Cấp khí ở cả hai đầu, model tiêu chuẩn phổ biến nhất

     -- CG1S / CG1T Tác động đơn: S=Spring return; T=Kéo dài lò xo, tự động thiết lập lại sau khi ngắt không khí

     -- CG1W ​​Double Rod: Thanh kéo dài 2 bên, chuyển động đồng bộ, tăng cường khả năng chống xoắn

     -- Thanh không quay CG1K: Thanh piston lục giác giúp định vị chính xác và chống xoắn

   4. Đệm: Đệm cao su tiêu chuẩn; đệm khí (hậu tố A) tùy chọn để giảm tác động và tiếng ồn ở tốc độ cao.

   5. Niêm phong: Phớt composite có độ ma sát thấp với rãnh chứa dầu, áp suất khởi động thấp, vận hành không dầu, tuổi thọ ≥8 triệu chu kỳ.

   6. Phát hiện vị trí: CDG1 được trang bị vòng từ tính tích hợp, tương thích với các công tắc tự động M9B/A93/Z73 để phản hồi vị trí piston; CG1 không có nam châm, không lắp được công tắc từ.

Quy tắc mã hóa mô hình hoàn chỉnh

   1. Ví dụ mẫu: CDG1BN25-100Z

   2. Ví dụ tham khảo đơn hàng tiêu chuẩn

     -- CDG1BN32-200Z:Bore32, đột quỵ200, tác động kép, nam châm tích hợp, ren thanh cái

     -- CDG1S40-100Z: Bore40, hành trình 100, lò xo hồi vị tác động đơn, nam châm tích hợp

     -- CDG1K50-150Z:Bore50, hành trình 150, cần piston lục giác không quay

Thông số kỹ thuật lõi phổ quát

Lực đẩy và lực kéo lý thuyết @0,5MPa (Thanh đơn, Đơn vị:N)

   1. CG1B tác động kép

  2. CG1S tác động đơn (Hồi xuân @ 0,5MPa)

Biểu mẫu gắn kết & mô hình phái sinh

   1. Tùy chọn lắp đặt

     -- Loại B Cơ bản: Cài đặt trực tiếp qua ren nắp cuối (phổ biến nhất)

     -- Chân đế L: Giá đỡ chân trục để lắp bên

     -- Mặt bích F/G: Cố định tấm mặt bích phía đầu thanh/phía đầu

     -- C/D Clevis: Khoan đơn / khoan kép cho cơ cấu xoay

     -- E Trunnion: Giá đỡ trục phía đầu để chuyển động quay và xoay

   2. Chuỗi đạo hàm chính

     -- CDG1B: Tác động kép tiêu chuẩn với nam châm tích hợp

     -- CDG1S/T: Lò xo hồi vị/mở rộng lò xo tác động đơn

     -- CDG1W: Thanh đôi tác động kép

     -- CDG1K: Cần piston lục giác không quay

     -- CDG1R: Phiên bản gắn trực tiếp mỏng dành cho không gian trục hạn chế

     -- CDG1KR: Gắn trực tiếp + tác động kép của thanh không quay

Hướng dẫn lựa chọn nhanh 3 bước

   1. Lựa chọn lỗ khoan: Tính toán lực đẩy và tải trọng ngang cần thiết, dự trữ an toàn ≥50%; ưu tiên CG1 cho các ứng dụng tải nhẹ-trung bình và hành trình dài.

   2.  Xác nhận hành trình: Thêm lề hành trình bổ sung 10~20 mm; Hành trình tối đa: tác động kép 1000mm, tác động đơn 300mm.

   3.  So khớp cấu hình

     -- Hoạt động: Tác động kép → B; lò xo tác động đơn hồi → S; yêu cầu chống xoắn → K

     -- Đệm: Thêm hậu tố A đệm khí khi vận hành tốc độ＞500mm/s

     -- Phản hồi vị trí: Chọn kiểu máy được trang bị nam châm CDG1, khớp với các công tắc tự động M9B/A93

Tóm tắt một câu

     Xi lanh tròn nhẹ bằng nhôm SOLH CG1/CDG1 hoàn toàn có thể hoán đổi với dòng SMC CA1, thiết kế nhẹ với đường ống đa hướng, nhiều lựa chọn lắp đặt, bộ truyền động tuyến tính hành trình dài lý tưởng cho dây chuyền sản xuất đóng gói, băng tải và tự động hóa điện tử.
