Xi lanh mini hợp kim nhôm dòng MAL | Xi lanh khí nén tiết kiệm nhẹ

Thương hiệu: SOLH của Richge Technology

1. Tổng quan về sản phẩm & Đặc điểm cấu trúc cốt lõi

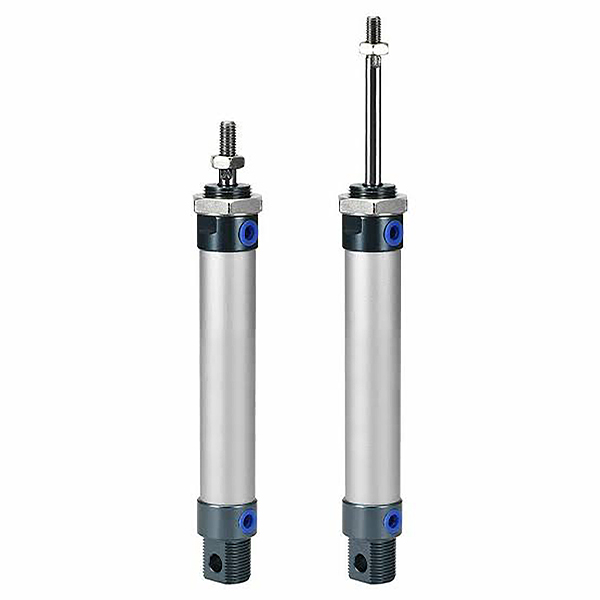

     Dòng SOLH MAL là xi lanh khí nén mini bằng hợp kim nhôm nhẹ tiết kiệm chi phí, được công nhận rộng rãi trên thị trường như một giải pháp xi lanh mini tiết kiệm chi phí. Sử dụng ống xi lanh hợp kim nhôm anodized và thanh piston bằng thép không gỉ, nó có trọng lượng siêu nhẹ, cấu trúc nhỏ gọn và chi phí thấp. Với khả năng tương thích mạnh mẽ với dòng MA và CM2, đây là thiết bị lý tưởng cho các thiết bị tự động tải nhẹ, phù hợp với ngân sách trong ngành điện tử, đóng gói, công nghiệp nhẹ và các tình huống làm việc khô ít bụi.

  1.1 Tiêu chuẩn chung và khả năng thay thế cao

     Được sản xuất theo tiêu chuẩn công nghiệp phổ thông trong nước với kích thước lắp đặt và thông số kỹ thuật giao diện thống nhất. Nó đạt được khả năng thay thế về cấu trúc và kích thước tuyệt vời với các xi lanh dòng MA và CM2 chính thống, hỗ trợ thay thế không cần sửa đổi, cải tiến thiết bị và lắp ráp theo tiêu chuẩn hàng loạt.

  1.2 Cấu trúc vật liệu nhẹ

     Được chế tạo bằng ống xi lanh hợp kim nhôm anodized cao cấp và vỏ bọc cuối cùng bằng hợp kim nhôm, phù hợp với cần piston bằng thép không gỉ chống gỉ. So với các xi lanh dòng MA thông thường, dòng MAL có trọng lượng nhẹ hơn 15% và chiều dài tổng thể ngắn hơn khoảng 10 mm. Nó mang lại tính di động vượt trội và hiệu suất lắp đặt nhỏ gọn đồng thời kiểm soát chi phí một cách hiệu quả.

  1.3 Cấu trúc khóa ren ổn định

     Áp dụng công nghệ khóa ren nắp hai đầu với cấu trúc lắp ráp chặt chẽ và ổn định. Bề ngoài thẳng tròn được sắp xếp hợp lý đảm bảo cấu trúc tổng thể đơn giản và việc tháo gỡ, bảo trì và gỡ lỗi hàng ngày thuận tiện, giúp giảm đáng kể chi phí vận hành và bảo trì sau này cho dây chuyền sản xuất tự động hạng nhẹ.

  1.4 Chuyển động đa dạng và các dẫn xuất chức năng

     • MAL diễn xuất kép: Chuyển động tịnh tiến hút gió hai đầu, loại tiêu chuẩn phổ biến nhất dành cho tự động hóa tuyến tính tải nhẹ thông thường.

     • Diễn xuất đơn MSAL (Đẩy ra): Cấu trúc lò xo đẩy, thanh tự động mở rộng sau khi mất điện cho cơ cấu cài đặt lại an toàn.

     • MTAL Diễn Xuất Đơn (Kéo Trở Lại): Cấu trúc lò xo hồi vị, thanh tự động rút lại sau khi mất điện cho các tình huống định vị bảo vệ.

     • Thanh đôi MALD: Thanh piston đầu ra hai đầu, thực hiện hoạt động đồng bộ và hành trình hiệu quả gấp đôi để truyền đồng bộ chính xác.

     • Đột quỵ có thể điều chỉnh MALJ: Thiết kế tác động kép với hành trình có thể điều chỉnh được, hỗ trợ định vị chính xác và hiệu chỉnh hành trình linh hoạt cho các nhu cầu làm việc khác nhau.

  1.5 Hệ thống đệm linh hoạt và niêm phong bền

     Tiêu chuẩn được trang bị đệm đệm cao su chất lượng cao giúp giảm tiếng ồn cơ bản và hấp thụ lực tác động; đệm không khí nâng cấp tùy chọn (mã C) giúp giảm rung và tiếng ồn một cách hiệu quả trong quá trình vận hành theo chu kỳ tốc độ cao. Sử dụng phốt composite hai chiều có độ ma sát thấp với rãnh chứa dầu tích hợp, xi lanh có áp suất khởi động cực thấp và hoạt động không dầu ổn định, với tuổi thọ lên tới 5 triệu chu kỳ.

  1.6 Cấu hình cảm ứng từ tùy chọn

     Dòng MAL hỗ trợ vòng từ tính tích hợp tùy chọn (mã S), tương thích hoàn hảo với các công tắc từ dòng CS1-G và SMC M9B. Nó thực hiện việc phát hiện vị trí piston chính xác theo thời gian thực và liên kết tín hiệu điện, đáp ứng nhu cầu định vị chu trình tự động và giám sát thông minh cho thiết bị tự động hóa hạng nhẹ.

2. Ví dụ về thứ tự và quy tắc đặt tên mô hình hoàn chỉnh

  1. Cấu trúc mô hình điển hình: MAL25-100S-CM-FA

 2. Ví dụ về lệnh tiêu chuẩn

     • Mô hình từ tính tác động kép tiêu chuẩn: MAL32-75S-CM (đường kính 32mm, hành trình 75mm, đuôi tròn, có vòng từ)

     • Mô hình hồi xuân tác động đơn lẻ: MTAL20-50S-U (đường kính 20mm, hành trình 50mm, đuôi phẳng, thiết lập lại tác động đơn)

     • Mô hình diễn xuất kép Rod đôi: MALD25-100S-CA (đường kính 25mm, hành trình 100mm, đuôi xoay, vận hành đồng bộ thanh đôi)

3. Thông số kỹ thuật cốt lõi (Loại tiêu chuẩn)

4. Biểu đồ tham chiếu lực đẩy và lực căng lý thuyết 0,5MPa (Thanh đơn)

 4.1 Dữ liệu hiệu suất tác động kép (MAL)

  4.2 Dữ liệu hiệu suất tác động đơn (MTAL Spring Return)

5. Biểu mẫu gắn kết & mô hình đạo hàm

  5.1 Phương pháp lắp phổ biến đa dạng

     • CM đuôi tròn: Kiểu lắp thẳng tiêu chuẩn, loại phổ biến nhất cho hoạt động tải nhẹ tuyến tính cố định thông thường

     • Đuôi đu CA: Cấu trúc đuôi có thể xoay, thích hợp cho các cơ cấu cơ khí dao động, lật và liên kết

     • Đuôi phẳng: Thiết kế đuôi phẳng siêu nhỏ gọn, hoàn hảo cho bố trí không gian lắp đặt siêu mỏng và hẹp

     • Mặt bích FA/FB trước/sau: Cố định mặt bích phẳng phía trước và phía sau, lắp đặt thẳng đứng ổn định cho thiết bị định vị tải nhẹ

     • Giá đỡ chân LB: Cố định chân đế theo trục, lắp đặt bên thuận tiện và bố trí thiết bị linh hoạt

     • Giá đỡ tai đôi SDB: Cấu trúc bản lề đôi, thích ứng với các điều kiện làm việc xoay linh hoạt và liên kết đặc biệt

  5.2 Chuỗi đạo hàm cốt lõi

     • Diễn xuất kép tiêu chuẩn MAL: Model trọng lượng nhẹ phổ dụng có vòng từ tính tùy chọn để tự động hóa tải nhẹ thông thường

     • MSAL/MTAL diễn xuất đơn lẻ: Các loại lò xo đẩy ra/lò xo hồi vị dành cho các tình huống thiết lập lại an toàn và định vị bảo vệ

     • Thanh đôi MALD: Cấu trúc đầu ra đồng bộ hai đầu, tăng gấp đôi hành trình hiệu quả và cải thiện độ ổn định khi vận hành

     • Đột quỵ có thể điều chỉnh MALJ: Thiết kế hành trình có thể tùy chỉnh để định vị chính xác và nhu cầu xử lý hành trình thay đổi

     • Đệm điều chỉnh MALC: Cấu trúc đệm không khí được nâng cấp, giảm tác động và tiếng ồn ở tốc độ cao khi vận hành theo chu kỳ thường xuyên

6. So sánh lựa chọn MAL và MA

7. Hướng dẫn lựa chọn nhanh 3 bước

     1. Lựa chọn lỗ khoan: Chọn kích thước lỗ khoan phù hợp dựa trên trọng lượng tải thực tế, dự trữ hơn 50% biên độ an toàn. Ưu tiên dòng MAL cho các dự án tự động hóa có tải nhẹ và nhạy cảm với ngân sách.

     2. Lựa chọn nét vẽ: Hành trình làm việc thực tế cộng với giới hạn an toàn 10~20mm; tuân theo giới hạn hành trình tiêu chuẩn: tác động kép 500mm, tác động đơn 150mm.

     3. Cấu hình chức năng: Chọn MAL cho tác động kép tiêu chuẩn, MTAL cho lò xo hồi vị tác động đơn, MALD cho vận hành đồng bộ thanh đôi. Chọn đệm khí MALC để vận hành tốc độ cao (>500mm/s). Trang bị vòng từ S + công tắc CS1-G/M9B để tự động phát hiện vị trí.

Tóm tắt một câu

     Xi lanh mini hợp kim nhôm nhẹ dòng SOLH MAL có cấu trúc siêu nhẹ, chi phí cực thấp và các tùy chọn chức năng đa dạng, đóng vai trò là giải pháp khí nén tiết kiệm chi phí nhất cho thiết bị tự động nhỏ có tải trọng nhẹ, môi trường khô và ngân sách hạn chế.
