Thương hiệu: SOLH của Richge Technology

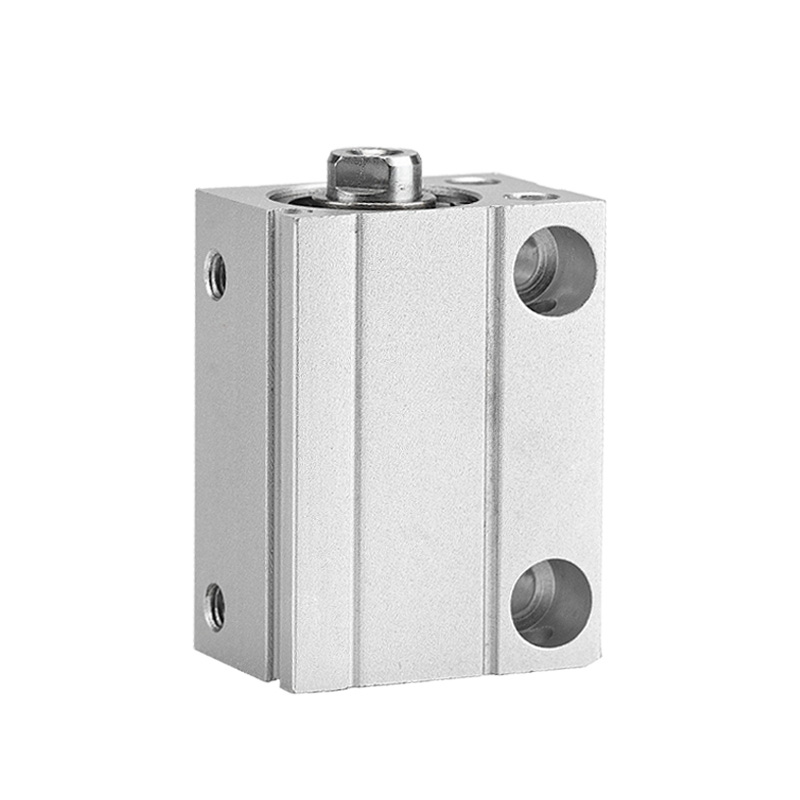

Xi lanh gắn tự do siêu nhỏ dòng SOLH CDUJB được thiết kế cho các thiết bị có không gian lắp đặt hạn chế. So với dòng CU tiêu chuẩn, chiều dài tổng thể giảm 64% và khối lượng giảm 70%. Thân hình vuông nhỏ gọn cho phép gắn trực tiếp trên nhiều bề mặt mà không cần giá đỡ. CDUJB được trang bị nam châm tích hợp để phát hiện vị trí. Được áp dụng rộng rãi trong điện tử 3C, dụng cụ y tế và tự động hóa độ chính xác bán dẫn.
|
Người mẫu |
Đặc trưng |
Ứng dụng |
| CUJB |
Không có vòng nam châm, không có cảm biến gắn |
Tải vi ánh sáng chi phí thấp không có phản hồi vị trí |
| CDUJB |
Nam châm tích hợp, tương thích với các switch CMSH/DMSH, D-M9BV |
Tự động hóa yêu cầu tín hiệu vị trí hành trình |
| CDUJS |
Phiên bản sạch, vật liệu không chứa đồng |
Thiết bị y tế, phòng sạch bán dẫn |
-- Thân vuông siêu nhỏ gọn, thích hợp cho bố cục dày đặc và đồ gá nhúng;
- Các lỗ gắn nhiều mặt ở mặt dưới, mặt bên và mặt cuối, lắp đặt từ mọi hướng;
-- Tích hợp nam châm (CDUJB), khe cảm biến kép để phát hiện vị trí kéo dài/rút lại;
-- Tấm chắn từ MU-S025 tùy chọn để tránh nhiễu lẫn nhau cho các xi lanh được bố trí gần nhau;
-- Đệm cuối bằng cao su tùy chọn để giảm tác động cho các phôi gia công nhỏ;
-- Thiết kế không chứa đồng của CDUJS tránh kết tủa kim loại cho môi trường sạch sẽ.

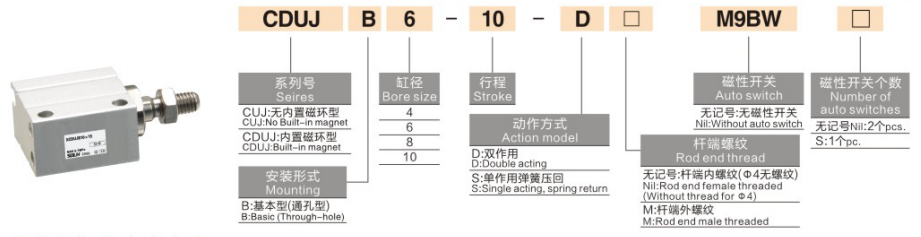

1. Ví dụ: CDUJB8×15D-M
-- CDUJB: Mã sê-ri (C = nam châm tích hợp; CUJB = không có nam châm)
-- 8: Kích thước lỗ khoan (mm):4,6,8,10,12,16,20
-- 15: Chiều dài hành trình (mm)
-- D: Tác động kép; S: Tác động đơn hồi xuân
-- M: Thanh ren ngoài; Không có dấu = ren trong; φ4/φ6 không có ren thanh
|
tham số |
Đặc điểm kỹ thuật |
| Kích thước lỗ khoan |
4,6,8,10,12,16,20 mm |
| Đột quỵ tiêu chuẩn |
4/6/8/10:4~30mm;12/16:5~30mm;20:5~50mm |
| Kiểu diễn xuất |
Diễn xuất kép (chính), diễn xuất đơn mùa xuân |
| Áp suất vận hành |
Tác động kép: 0,15 ~ 0,7MPa (φ4/φ6);0,1 ~ 0,7MPa ( ≥φ8); Tác động đơn: 0,35 ~ 0,7MPa (φ4) |
| Bằng chứng áp lực |
1,0 MPa |
| Phạm vi nhiệt độ |
Không có nam châm: -10~70oC; Phiên bản nam châm: -10 ~ 60oC |
| Tốc độ pít-tông |
50~500 mm/giây |
| Cái đệm |
Không có đệm/đệm cao su tùy chọn |
| Chủ đề cổng |
M3×0,5 (φ4/φ6); M5×0,8 (φ8/φ10) |
| Bôi trơn |
Vận hành không dầu |
| Dung sai đột quỵ |
±0,5 mm |
|
Lỗ khoan (mm) |
Diện tích (mm2) |
0,2MPa |
0,4MPa |
0,6MPa |
0,7MPa |
|
4 |
12.6 |
2.5 |
5.0 |
7.6 |
8.8 |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
✅ Ứng dụng điển hình
- Đồ gá siêu nhỏ điện tử 3C, vận chuyển chip, lắp đầu nối;
- Xử lý mẫu thiết bị y tế, cơ cấu đẩy vi mô;
- Định vị wafer bán dẫn, thiết bị truyền động thu nhỏ phòng sạch;
- Nút chặn tự động, kẹp và định vị hành trình ngắn.
⚠️ Nhắc nhở lựa chọn
- Không phù hợp với tải bù bên nặng; thêm hướng dẫn nếu tồn tại lực bên.
-- Cần có tấm chắn từ khi lắp đặt nhiều xi lanh cạnh nhau.
Xi lanh khí nén gắn tự do siêu nhỏ gọn SOLH CDUJB cho phép lắp đặt không khung đa hướng, bộ truyền động tuyến tính vi mô lý tưởng để tự động hóa độ chính xác trong không gian hạn chế trong các ngành công nghiệp 3C, y tế và bán dẫn.
