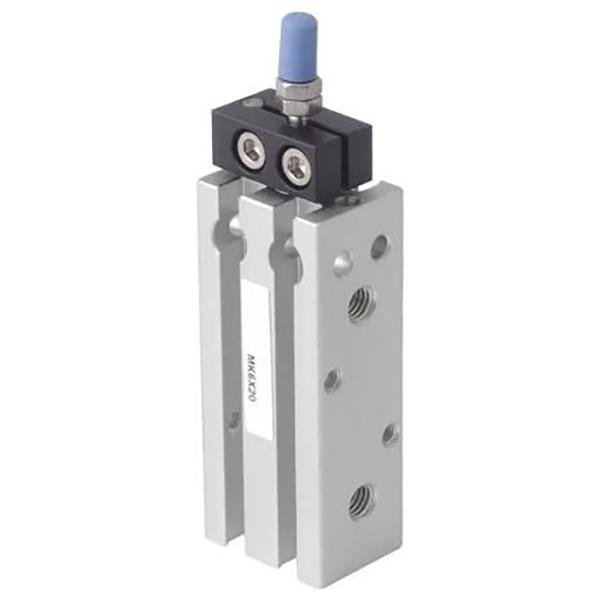

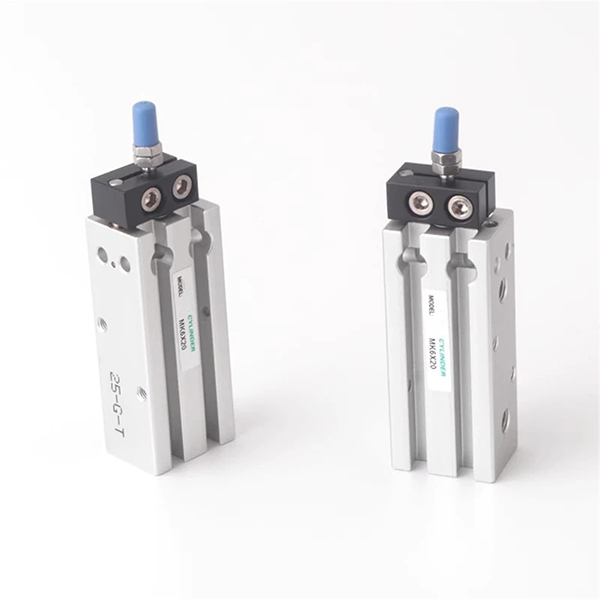

Xi lanh đa gắn dòng MK

Xi lanh nhỏ gọn chống xoay đa ngàm dòng MK

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

     Xi lanh đa ngàm mỏng dòng SOLH MK là phiên bản nâng cấp của xi lanh MD được tích hợp cơ chế chống xoay. Thân hình vuông hỗ trợ lắp đặt sáu bề mặt mà không cần thêm giá đỡ. Cấu trúc chống xoắn hạn chế sự xoay của thanh piston, cho phép lắp đặt song song nhiều xi-lanh, lý tưởng cho việc tự động hóa chính xác trong không gian hạn chế với các yêu cầu định vị góc. Có thể hoán đổi trực tiếp với dòng Airtac MD và SMC CQS.

Cấu trúc & Tính năng

     -- Thân nhôm vuông mỏng, tích hợp khe dẫn hướng chống xoay;

     - Thùng anodized cứng, thanh piston mạ crom, bền & nhẹ;

     -- Các biến thể đầy đủ: MK (tác động kép), MSK (mở rộng lò xo), MTK (rút lò xo), MKD (thanh đôi), MKJ (hành trình điều chỉnh thanh đôi); hậu tố -S cho nam châm tích hợp;

     - Độ chính xác chống xoay ≤ ± 0,5 °, tránh độ lệch góc phôi;

     - Có thể gắn ở mặt trước, mặt sau, bên trái, bên phải, trên, dưới; hỗ trợ lắp ráp song song cạnh nhau;

     -- Rãnh cảm biến chu vi để lắp đặt công tắc từ tính linh hoạt.

Quy tắc mã hóa mẫu

   1. Ví dụ: MK20-50-S

     -- MK: Mã dòng; K=chống xoay; D=thanh đôi; J = hành trình có thể điều chỉnh

     -- 20: Kích thước lỗ khoan: 6/10/16/20/25/32 mm

     -- 50: Chiều dài hành trình 5~100mm

     -- -S: Tích hợp vòng nam châm

Thông số kỹ thuật

Lực đẩy và kéo lý thuyết @ 0,5MPa (Thanh đơn, N)

Hướng dẫn lựa chọn

     -- Chọn lỗ khoan có giới hạn an toàn tối thiểu 50% cho tải trọng làm việc;

     - Thêm trợ cấp 5 ~ 10 mm cho hành trình di chuyển thực tế; hành trình tiêu chuẩn tối đa: 100mm;

     -- Chọn mô hình -S nếu cần phát hiện vị trí; chọn thanh đôi MKD cho điều kiện tải bên.

Tóm tắt một câu

     Xi lanh nhỏ gọn gắn sáu bề mặt SOLH MK được trang bị cơ chế chống xoay tích hợp, thích hợp cho việc định vị chính xác và bố trí nhiều xi lanh nhỏ gọn trong thiết bị tự động hóa có không gian hạn chế.
