Xi lanh siêu nhẹ dòng CG3 | Xi lanh khí nén tốc độ cao nhỏ gọn thế hệ mới

Thương hiệu: SOLH của Richge Technology

1. Tổng quan về sản phẩm & Đặc điểm cấu trúc cốt lõi

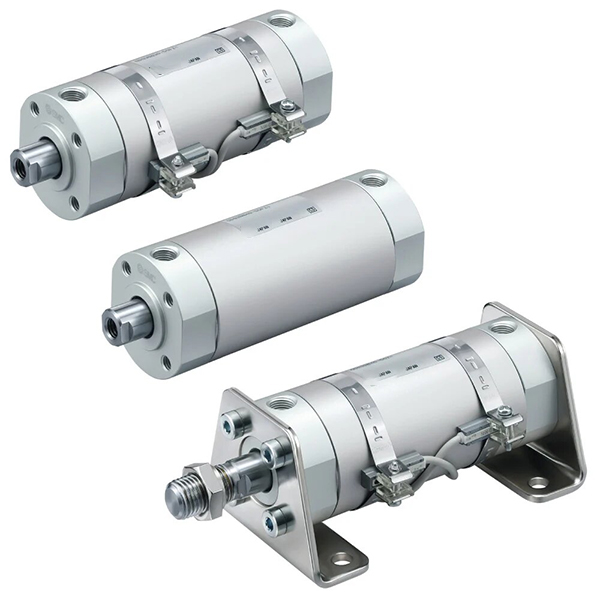

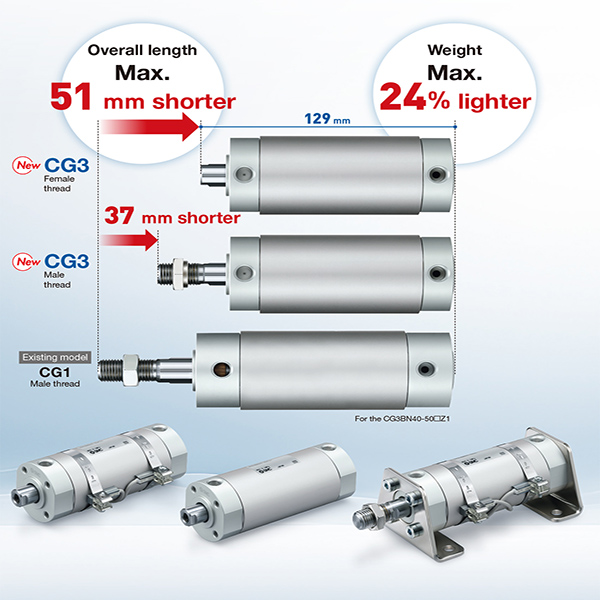

     Dòng SOLH CG3/CDG3 là xi lanh khí nén nhẹ bằng hợp kim nhôm siêu ngắn thế hệ mới, đóng vai trò nâng cấp và thay thế trực tiếp cho dòng CG1 truyền thống. Nó có phạm vi lỗ khoan rộng từ φ20 đến φ100mm, với mức giảm chiều dài tổng thể tối đa là 51mm và giảm trọng lượng 24% so với CG1. Với thân máy siêu nhỏ gọn, trọng lượng siêu nhẹ, vận hành tốc độ cao, ít tiếng ồn và thiết kế không cần bảo trì không cần dầu, nó hoàn toàn phù hợp cho các tình huống tải trung bình và nhẹ, hành trình dài, tần số cao và không gian hạn chế, được ứng dụng rộng rãi trong dây chuyền sản xuất tự động, thiết bị điện tử, máy đóng gói và hệ thống tự động hóa công nghiệp nhẹ.

  1.1 Tiêu chuẩn ngành và khả năng thay thế mạnh mẽ

     Được phát triển dựa trên tiêu chuẩn xi lanh tròn loại ngắn SMC thế hệ mới, dòng CG3 tự hào có khả năng lắp ráp tuyệt vời với dòng CG1 cũ đồng thời đạt được kích thước tổng thể nhỏ gọn hơn, nâng cấp hiệu quả thiết bị cũ và tối ưu hóa cách bố trí không gian cơ học mà không cần sửa đổi cấu trúc phức tạp.

  1.2 Cấu trúc vật liệu nhẹ cao cấp

     Sử dụng hợp kim nhôm cường độ cao cho ống xi lanh và nắp cuối, kết hợp với thanh piston mạ crôm cứng. Công thức vật liệu được tối ưu hóa giúp giảm 24% trọng lượng tổng thể so với CG1, có độ bền kết cấu cao, tản nhiệt tuyệt vời và khả năng chống biến dạng mạnh, đảm bảo hoạt động ổn định lâu dài ở tần số cao.

  1.3 Cấu trúc nhỏ gọn tích hợp và đường ống linh hoạt

     Cấu trúc ống xi lanh và nắp cuối tích hợp với thiết kế khóa ren giúp đơn giản hóa việc tháo gỡ, lắp ráp và bảo trì hàng ngày. Bố trí đường ống 4 chiều cải tiến (khoảng cách 90°) mang lại sự tự do cực cao cho việc lắp đặt và đường ống, giải quyết tắc nghẽn lắp đặt trong không gian thiết bị hẹp và hỗ trợ các sơ đồ bố trí cơ khí đa dạng.

  1.4 Các loại chuyển động đa dạng cho phạm vi phủ sóng toàn cảnh

     • Tác động kép (CG3B): Chuyển động tịnh tiến hút gió hai đầu, loại tiêu chuẩn phổ biến nhất cho truyền động tuyến tính tự động thông thường.

     • Tác động đơn (CG3S/T): S = Lò xo hồi lại, T = Lò xo kéo dài; tự động thiết lập lại sau khi mất điện cho các tình huống khóa liên động an toàn và thiết lập lại khẩn cấp.

     • Thanh đôi (CG3W): Chuyển động đồng bộ của thanh hai đầu, hành trình hiệu quả gấp đôi và khả năng chống xoắn tuyệt vời dành cho các cơ chế liên kết và định vị đặc biệt.

     • Thanh không quay (CG3K): Thanh piston chống xoắn hình lục giác, không xoay trong quá trình vận hành để đảm bảo định vị lặp lại có độ chính xác cao.

  1.5 Hệ thống đệm và niêm phong cao cấp được tối ưu hóa

     Đệm cao su đàn hồi cao tiêu chuẩn (N) giúp giảm sốc cơ bản và giảm tiếng ồn; Bộ đệm không khí loại A tùy chọn cho hoạt động thường xuyên ở tốc độ cao nhằm loại bỏ tác động cuối cùng và kéo dài tuổi thọ sử dụng. Được trang bị vòng đệm composite ma sát thấp và rãnh chứa dầu tích hợp, xi lanh có áp suất khởi động cực thấp, vận hành ổn định và hiệu suất bảo trì không cần dầu, với tuổi thọ hơn 8 triệu chu kỳ.

  1.6 Cấu hình cảm ứng thông minh

     Model CDG3 đi kèm với vòng từ tích hợp, tương thích với các công tắc từ dòng M9B/A93/Z73 để phát hiện vị trí piston theo thời gian thực và điều khiển liên kết tín hiệu tự động PLC; Phiên bản không từ tính CG3 có thể áp dụng cho chuyển động tuần hoàn đơn giản mà không cần yêu cầu phát hiện vị trí.

2. Ví dụ về thứ tự và quy tắc đặt tên mô hình hoàn chỉnh

 1. Cấu trúc mô hình điển hình: CDG3BN25-100Z

  2. Ví dụ về lệnh tiêu chuẩn

     • Mô hình chủ đề nữ diễn xuất đôi từ tính: CDG3BN32-200Z (đường kính φ32, hành trình 200mm, được trang bị từ tính, ren cuối thanh cái)

     • Mô hình hồi xuân tác dụng đơn từ tính: CDG3S40-100Z (đường kính φ40, hành trình 100mm, đặt lại lò xo tác động đơn, trang bị từ tính)

     • Mô hình chính xác không quay từ tính: CDG3K50-150Z (đường kính φ50, hành trình 150mm, thanh lục giác chống xoắn)

3. Thông số kỹ thuật cốt lõi (Loại tiêu chuẩn)

4. Dữ liệu lực đẩy và lực căng lý thuyết 0,5MPa

  4.1 Bảng lực đẩy và lực căng tác dụng kép (CG3B)

  4.2 Bảng hiệu suất tác động đơn (CG3S Spring Return)

5. Các kiểu lắp đặt & mô hình phái sinh

 5.1 Phương pháp lắp phổ biến đa dạng

     • B Loại cơ bản: Lắp đặt trực tiếp thông qua ren nắp cuối, phương pháp lắp phổ biến nhất và tiết kiệm chi phí cho dẫn động tuyến tính tiêu chuẩn.

     • Núi chân L: Được cố định bằng giá đỡ hướng trục, được thiết kế đặc biệt cho các trường hợp lắp đặt ngang và cố định theo chiều ngang.

     • Mặt bích F/G: Mặt bích bên có thanh / không có thanh gắn phẳng để định vị cố định theo chiều dọc và ổn định tải nặng.

     • Ngàm khoan CD/D: Kết nối khoan đơn / khoan đôi, thích hợp cho các kết cấu cơ khí xoay và liên kết.

     • Núi E Trunnion: Lắp đặt trục bên không cần thanh, lý tưởng cho các điều kiện làm việc lật và lắc lư.

  5.2 Chuỗi đạo hàm cốt lõi

     • CDG3B: Loại tác động kép từ tính (model phổ thông tiêu chuẩn)

     • CDG3S/T: Loại tác động từ đơn (lò xo hồi vị/lò xo kéo dài)

     • CDG3W: Loại tác động kép thanh từ

     • CDG3K: Loại thanh lục giác không quay có từ tính

     • CDG3R: Loại lắp trực tiếp siêu mỏng dành cho các trạm thiết bị có không gian hạn chế

6. So sánh lựa chọn CG3 và CG1

7. Hướng dẫn lựa chọn nhanh 3 bước

     1. Lựa chọn lỗ khoan: Chọn kích thước lỗ khoan phù hợp theo trọng lượng tải thực tế, dự trữ không dưới 50% biên độ an toàn. Ưu tiên dòng CG3 cho điều kiện làm việc tải nhẹ và hạn chế về không gian.

     2. Lựa chọn nét vẽ: Thiết lập hành trình làm việc thực tế cộng với giới hạn an toàn 10~20mm. Tuân theo các quy tắc hành trình tiêu chuẩn: tác động kép 300mm, tác động đơn 100mm.

     3. Cấu hình chức năng: Chọn B cho chuyển động tịnh tiến kép thông thường; S cho các kịch bản an toàn thiết lập lại lò xo tác động đơn; K để định vị chống xoắn có độ chính xác cao. Chọn đệm khí loại A để vận hành ở tốc độ cao (>500mm/s) nhằm giảm tác động và tiếng ồn. Chọn mô hình từ tính CDG3 phù hợp với công tắc M9B/A93 để phát hiện vị trí theo thời gian thực và điều khiển tự động.

Tóm tắt một câu

     Xi lanh siêu nhẹ thế hệ mới SOLH CG3 có thân máy siêu nhẹ, vận hành tốc độ cao, ít tiếng ồn, hiệu suất không cần bảo trì và phương pháp lắp đa dạng, cung cấp các giải pháp chuyển động tuyến tính hiệu suất cao và tiết kiệm không gian cho thiết bị tự động tần số cao tải trung bình và tải nhẹ.
