Dòng lắp

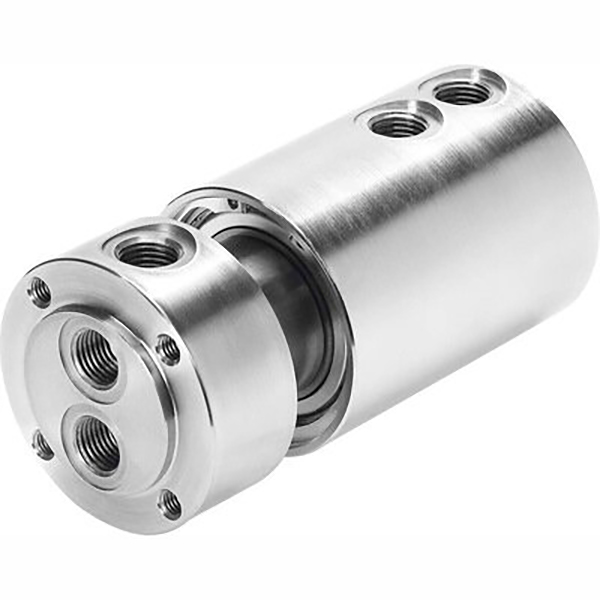

Khớp quay khí nén dòng SOLIH GF, khớp quay không khí xoay 360° dành cho tự động hóa. Phiên bản đơn và nhiều lối đi, sử dụng kép chân không/dương 0,095-1,0MPa, tối đa 300 vòng/phút, vòng bi có độ chính xác mô-men xoắn thấp, thân bằng hợp kim nhôm. Cổng M5-G1/2, tương thích với phụ kiện một chạm. Lý tưởng cho bàn quay, tấm định vị, khớp robot, thiết bị quay và điều khiển khí nén quay đa mạch.

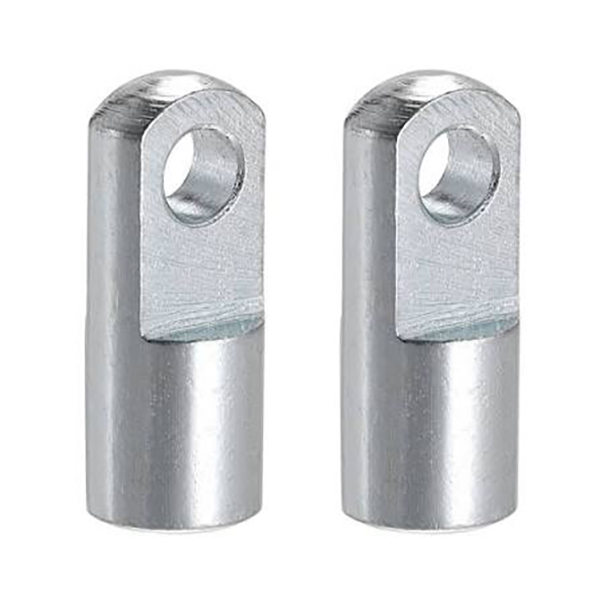

SOLH I loại khớp chữ U đơn cho đầu thanh xi lanh khí nén, đầu nối bản lề hình chữ U chi phí thấp với góc xoay ±5°. Kết cấu thép carbon / không gỉ, ren cái M10×1.25 M36×2.0 phù hợp với xi lanh có lỗ khoan 32-200mm, lỗ chốt φ10-36mm. Tương thích với AirTAC/SMC/đặt tên trong nước (F M10×1.25I, I 32, CA2 40 I). Lý tưởng cho tải kéo đẩy, dẫn hướng tuyến tính và cơ cấu lật.

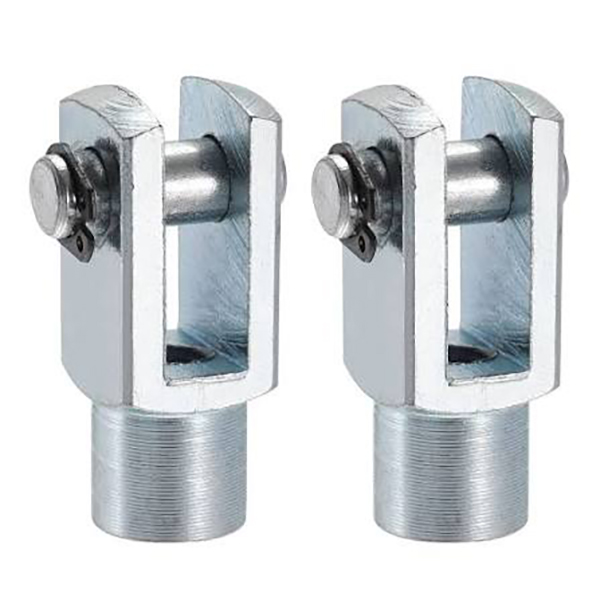

Khớp nối tai đôi loại SOLH Y dành cho đầu thanh xi lanh khí nén, đầu nối phuộc tiêu chuẩn có thể hoán đổi với các bộ phận SMC/AirTAC. Ren trong M10×1.25-M27×2 phù hợp với lỗ khoan 32-125mm, lỗ chốt φ10-27mm, xoay mặt phẳng đơn ±5°. Thép cacbon đen/mạ kẽm hoặc thép không gỉ. Lý tưởng cho các vấu tai đơn có khả năng chịu tải cao trong cơ cấu kéo đẩy và khớp nối.

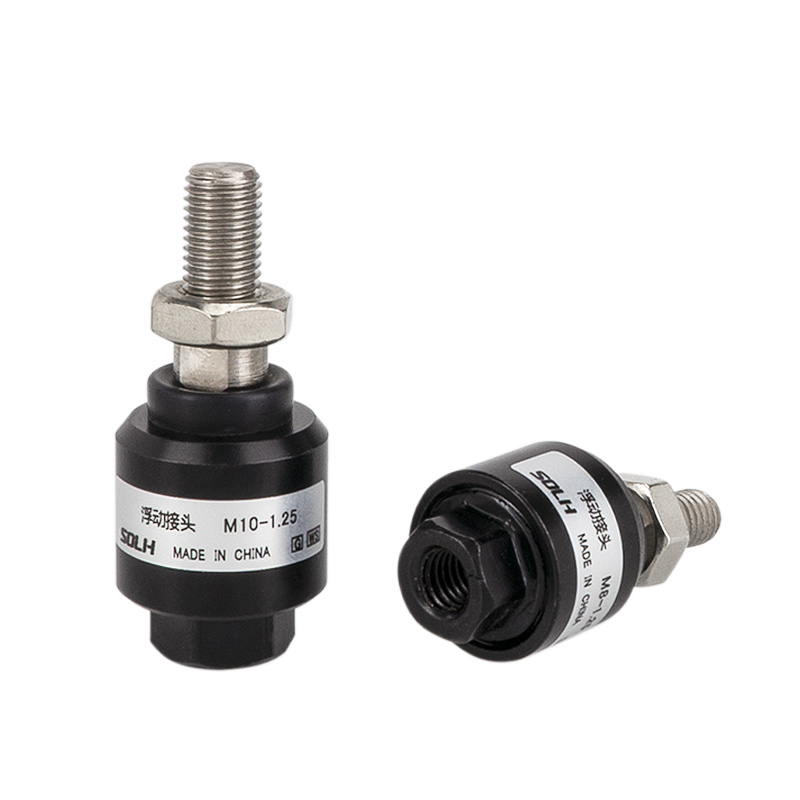

Khớp nổi loại SOLH F dành cho đầu thanh xi lanh khí nén, đầu nối bù đầu bi linh hoạt. Hấp thụ độ lệch trục/hướng tâm (trục ±1,5mm, góc ±2°~±5°), loại bỏ lực bên và bảo vệ phốt xi lanh. Ren M6×1.0-M20×1.5 phù hợp với lỗ khoan 16-100mm, nhôm anodized hoặc thép không gỉ 304. Có thể hoán đổi cho nhau với dòng AirTAC F, SMC JAF/JAHF. Lý tưởng cho việc lắp máy ép, dây chuyền lắp ráp và vận chuyển hành trình dài.

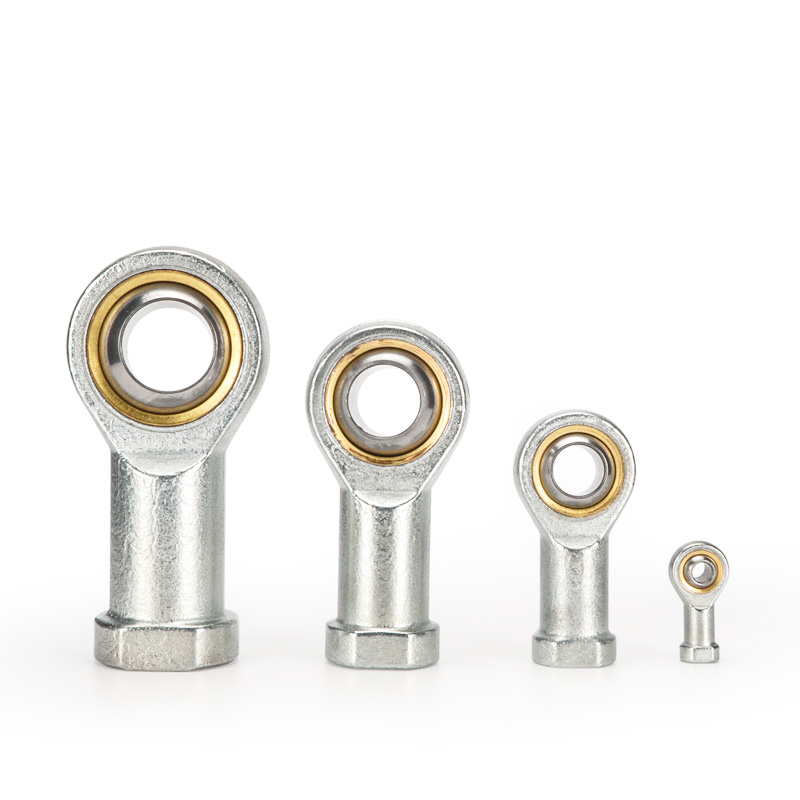

Vòng bi đầu cần mắt cá loại SOLH U dành cho đầu cần xi lanh khí nén, khớp nối vạn năng 360° với khả năng xoay ±13°~±15°. Bù độ lệch đồng trục lên tới 2 mm, loại bỏ lực bên và bảo vệ vòng đệm xi lanh. Ren M6×1.0-M27×2 phù hợp với lỗ khoan 16-125mm, thép chịu lực / đồng tự bôi trơn / tùy chọn không gỉ 304. AirTAC FU và SMC PHS có thể hoán đổi cho nhau. Lý tưởng cho các cơ chế tải tốc độ cao, lệch tâm và đa góc.

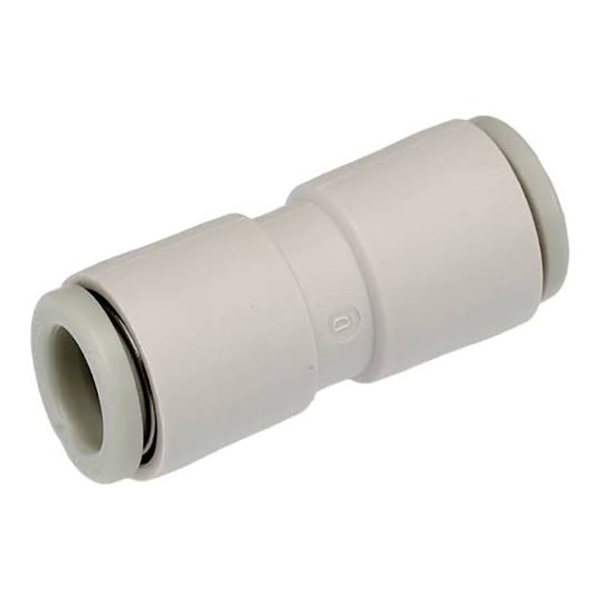

SOLH KQ2H một chạm thẳng đẩy phù hợp, thay thế trực tiếp cho SMC KQ2H. Thân POM, ren đồng mạ niken, phớt NBR. Hoạt động với khí nén lên tới 1,0MPa và chân không xuống -95kPa. Bao gồm các ống Φ2-Φ16 PU/PA, ren côn hệ mét M & R, đường kính bằng nhau và cấu hình thu nhỏ. Lý tưởng cho máy tạo chân không, xi lanh siêu nhỏ và đường ống khí nén tự động hóa hạn chế.

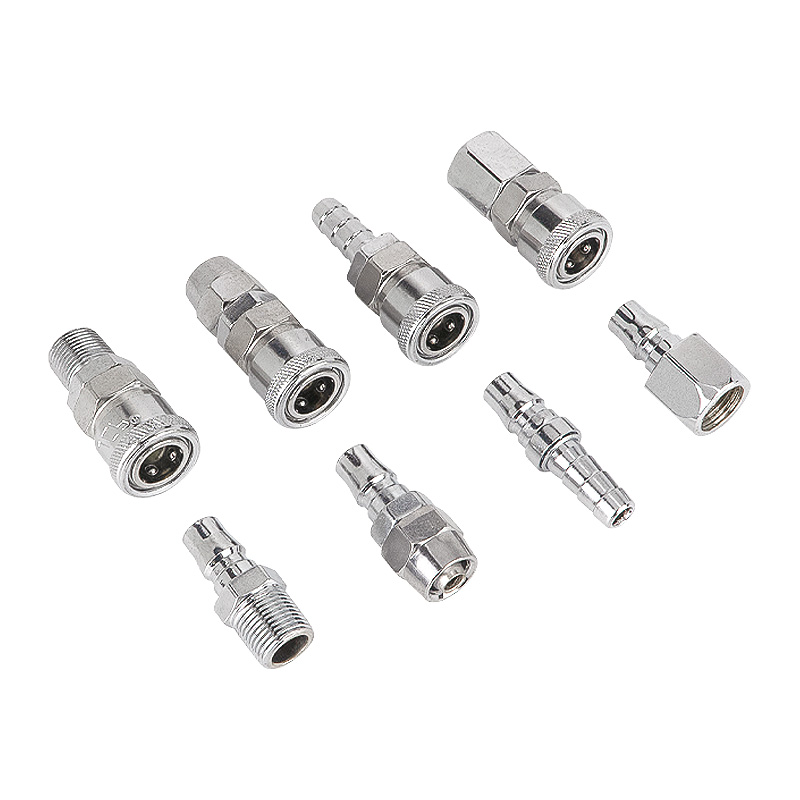

Khớp nối nhanh khí nén tự khóa loại C SOLH, thiết kế tự khóa bi thép để vận hành bằng một tay. Niêm phong NBR, áp suất làm việc 0-1,0MPa. Tùy chọn thép / nhựa mạ niken. Dòng PP10~PP40, PF/PH/SP/SM dành cho ống PU Φ4×6~Φ8×12 và ren G1/4, G3/8, G1/2. Thương hiệu chéo có thể hoán đổi cho nhau với SMC & AirTAC. Được sử dụng rộng rãi cho máy nén khí, dụng cụ không khí và dây chuyền khí nén của máy tạo chân không.
