Xi lanh trượt tuyến tính chính xác dòng HLH Series Side Rail

Xi lanh trượt tuyến tính chính xác đường ray phụ dòng HLH (Dẫn hướng bi tuần hoàn)

Thương hiệu:SOLH của Richge Technology

Định vị sản phẩm

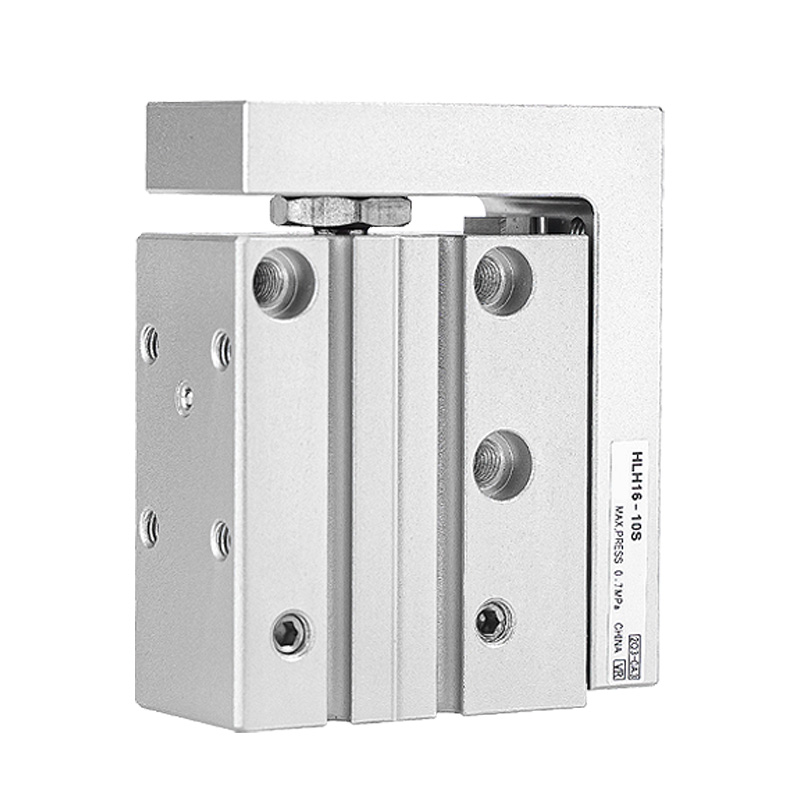

     Dòng SOLH HLH là xi lanh trượt tuyến tính cấu hình thấp được trang bị ray dẫn hướng tuyến tính bi tuần hoàn hình chữ L gắn bên cạnh. Với thiết kế thân mỏng siêu mỏng để tiết kiệm không gian lắp đặt, nó được phát triển đặc biệt để lắp ráp chính xác, định vị tải trọng nhẹ và thiết bị tự động hóa với khoảng hở lắp đặt hạn chế.

Tổng quan về loạt phim

     -- Mã sê-ri: HLH (thiết kế ray đơn một bên, không có biến thể ray đôi đối xứng)

     -- Hệ thống dẫn hướng: Dẫn hướng tuyến tính bi tuần hoàn gắn bên (đường ray tích hợp loại L)

     - Loại hoạt động: Xi lanh pittông tác động kép

     -- Phương tiện áp dụng: Khí nén sạch (độ chính xác lọc ≥40μm)

     -- Lợi thế cạnh tranh cốt lõi: Cấu hình siêu mỏng, lỗ lắp 4 hướng, bố trí cổng dẫn khí 3 hướng, tận dụng không gian tuyệt vời

Bảng thông số kỹ thuật cốt lõi

Ưu điểm về cấu trúc và hiệu suất

  1. Đường ray dẫn hướng bi tuần hoàn loại L tích hợp bên hông

     Cấu trúc ray trượt và ray một mảnh mang lại độ thẳng vượt trội và độ chính xác chống xoay; thân mỏng siêu hẹp làm giảm đáng kể chiều rộng lắp đặt tổng thể.

  2. Bố trí lắp đặt 4 chiều phổ quát

     Gắn các lỗ ren được gia công ở mặt dưới, mặt bên, mặt trước và mặt sau của thân chính; cố định linh hoạt từ bốn hướng để phù hợp với cách bố trí thiết bị nhỏ gọn phức tạp.

  3. Cấu hình cổng hàng không 3 chiều linh hoạt

     Các cổng vào/ra gió có ở phía sau, mặt bên và mặt trước; sắp xếp đường ống miễn phí cao để định tuyến mạch gọn gàng và ngăn nắp.

  4. Bề mặt gắn cố định kép

     Các lỗ có ren để lắp dụng cụ trên cả bề mặt trên và mặt trước của bàn trượt; định vị các lỗ chốt trên mặt phẳng trên cùng để đảm bảo định vị đồ gá chính xác.

  5. Rãnh cảm biến được gia công sẵn

     Các khe trượt tiêu chuẩn ở cả hai bên của thân xi lanh để dễ dàng lắp đặt và điều chỉnh vị trí của công tắc sậy từ.

  6. Khớp nổi tích hợp

     Kết nối nổi giữa thanh piston và bàn trượt giúp loại bỏ ứng suất tải bên và bảo vệ cụm piston bên trong khỏi hư hỏng do lệch.

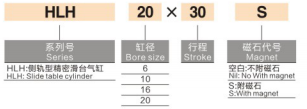

Quy tắc đặt tên mã mẫu

   1. Ví dụ: HLH16×30S

     -- HLH: Mã dòng cho xi lanh trượt mỏng ray bên

     -- 16: Đường kính lỗ xi ​​lanh (mm)

     -- 30: Chiều dài hành trình định mức (mm)

     -- S: Vòng từ vĩnh cửu tích hợp (cấu hình tiêu chuẩn của nhà máy)

Bảng lực lượng đầu ra lý thuyết (Đơn vị: N)

Hướng dẫn lựa chọn mô hình & ứng dụng điển hình

  1. Lựa chọn những điểm chính

     -- Ưu tiên hạn chế về không gian: Chọn HLH khi khoảng trống lắp đặt cực kỳ hạn chế, yêu cầu bộ truyền động trượt hẹp siêu mỏng.

     - Đặc tính tải: Thích hợp cho chuyển động tịnh tiến nhẹ mà không có tải trọng lệch tâm rõ ràng, yêu cầu độ chính xác định vị lặp lại cao.

     -- So sánh với dòng HLQ: HLH mỏng hơn & tiết kiệm không gian; Đường ray đôi HLQ có độ cứng cao hơn và khả năng chịu tải lớn hơn.

  2. Các kịch bản ứng dụng công nghiệp điển hình

     -- Thiết bị lắp ráp chính xác cho sản xuất thiết bị điện tử & bán dẫn 3C

     -- Đồ gá kiểm tra và trạm kiểm tra tự động mini

     - Cơ chế kẹp, đẩy và định vị chính xác nhẹ

     -- Bộ phận chuyển động tịnh tiến tải nhẹ được lắp đặt bên trong máy nhỏ gọn hẹp

Tóm tắt một câu

     Xi lanh trượt tuyến tính đường ray chữ L siêu mỏng SOLH HLH sử dụng dẫn hướng bi tuần hoàn, hỗ trợ lắp 4 chiều và bố trí cổng không khí 3 chiều với vòng từ tích hợp theo tiêu chuẩn, bộ truyền động khí nén định vị chính xác tải nhẹ lý tưởng cho không gian hẹp 3C và thiết bị tự động hóa bán dẫn.
