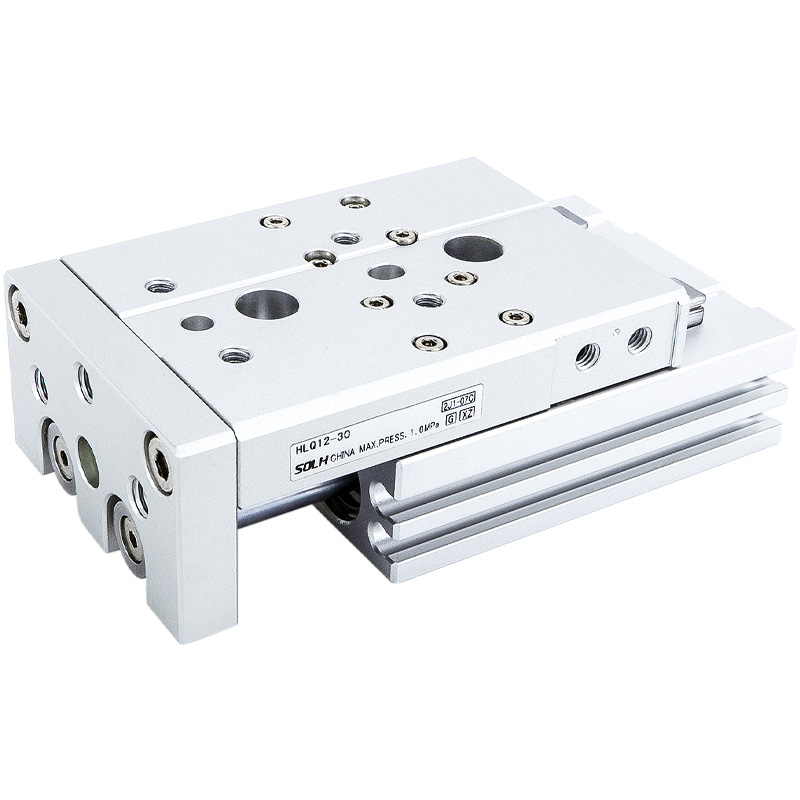

Xi lanh trượt tuyến tính chính xác hai trục HLQ / HLQL (Dẫn hướng bi tuần hoàn)

Thương hiệu:SOLH của Richge Technology

Định vị sản phẩm

     Xi lanh trượt chính xác hai trục SOLH HLQ / HLQL sử dụng cấu trúc lõi dẫn hướng tuyến tính bi tuần hoàn, mang lại chuyển động tịnh tiến tuyến tính trơn tru có độ chính xác cao, độ cứng cao cho thiết bị tự động. Hai biến thể tương ứng bao gồm các điều kiện làm việc tải lệch tâm nhẹ-trung bình và nặng.

Tổng quan về loạt phim

     -- Loại tiêu chuẩn HLQ: Thân xi lanh bố trí bên cạnh bộ phận trượt, chiều rộng tổng thể nhỏ gọn

     -- Loại đối xứng HLQL: Xi lanh định tâm + ray dẫn hướng đối xứng kép, độ cứng cực cao và khả năng chống lệch

     - Cơ cấu dẫn hướng: Dẫn hướng tuyến tính bi tuần hoàn; đường ray đơn cho lỗ khoan 6/8, đường ray kép song song cho lỗ khoan ≥12

     - Chế độ hoạt động: Chuyển động tịnh tiến kép

     -- Phương tiện áp dụng: Khí nén có độ chính xác lọc ≥40μm

Bảng thông số kỹ thuật cốt lõi

Ưu điểm về cấu trúc và hiệu suất

  1. Ray dẫn hướng bi tuần hoàn chính xác kép

     -- Ma sát thấp, chuyển động cực êm, độ thẳng vượt trội và độ chính xác định vị lặp lại; tích hợp lớp phủ chống bụi chống gỉ để kéo dài tuổi thọ.

  2. Khớp nổi tích hợp

     -- Kết nối nổi đàn hồi giữa pít-tông và bàn trượt giúp bù lại lực ngang và mô-men xoắn lệch tâm, ngăn ngừa biến dạng thanh pít-tông và hư hỏng do quá tải.

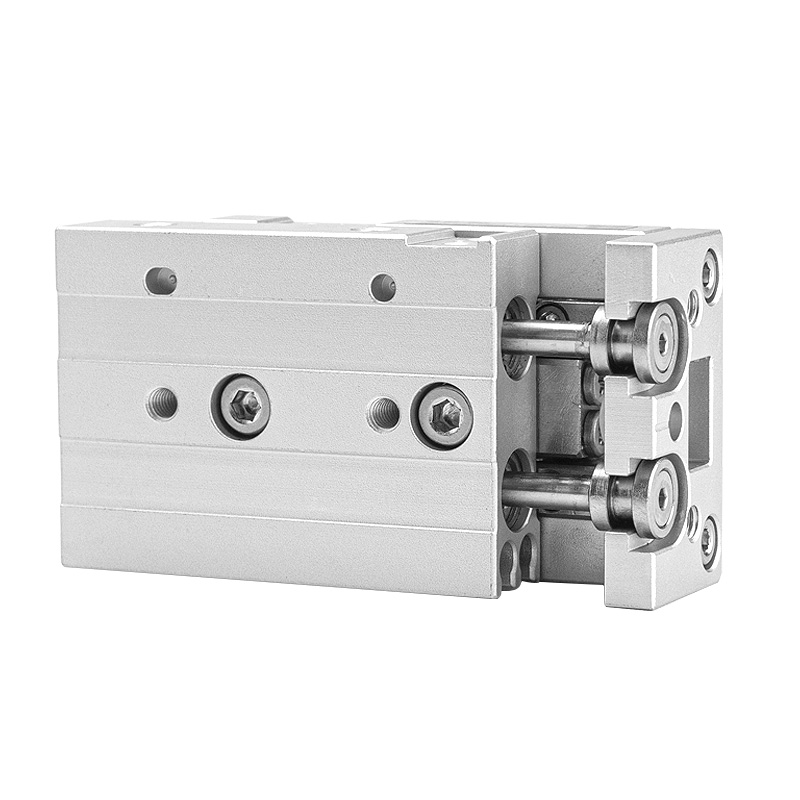

  3. Thiết kế thanh piston song song đôi

     - Lực đẩy đầu ra tăng gấp đôi, hiệu suất chống xoắn mạnh mẽ, nền trượt không xoay khi chịu tải.

 4. Bố trí lắp đa hướng

     - Có các lỗ gắn ở mặt dưới, mặt trước và mặt bên để lắp đặt 3 chiều; lỗ chốt định vị chính xác trên đế để lắp cố định chính xác nhanh chóng.

  5. Bề mặt lắp Jig 3 mặt

     -- Các lỗ ren để gia công trên mặt trượt và mặt trước; lỗ chốt định vị trên đầu thanh trượt để đảm bảo độ chính xác định vị lặp lại của vật cố định.

  6. Rãnh cảm biến được gia công sẵn

     -- Khe trượt tiêu chuẩn ở phía xi lanh để lắp đặt nhanh chóng và điều chỉnh vị trí của công tắc sậy từ.

  7. Kết hợp bộ đệm và khối dừng đa dạng

     - Đệm khí cố định tùy chọn, đệm khí có thể điều chỉnh (A/AS/AF), đệm giảm chấn thủy lực (B/BF); có sẵn nhiều phụ kiện khối dừng giới hạn bên ngoài.

Quy tắc đặt tên mô hình tiêu chuẩn

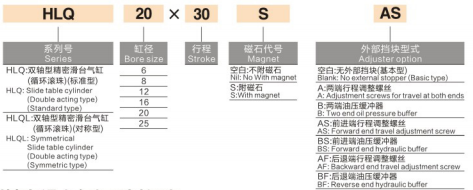

  1. Mẫu ví dụ: HLQ20×30SAS

     -- HLQ = Dòng trục đôi tiêu chuẩn; HLQL = dòng ray đôi có độ cứng cao đối xứng

     -- 20 = Đường kính lỗ xi ​​lanh (mm)

     -- 30 = Chiều dài hành trình định mức (mm)

     -- S = Vòng từ vĩnh cửu tích hợp (cấu hình tiêu chuẩn bắt buộc)

     -- A = Đệm hơi có thể điều chỉnh hai đầu

        AS = Bộ đệm khí điều chỉnh đơn hành trình trước

        AF = Bộ đệm khí điều chỉnh đơn hành trình quay về

     -- B = Đệm dầu thủy lực hai đầu

        BF = Bộ đệm dầu thủy lực đơn hành trình hồi lưu

Bảng lực đẩy đầu ra lý thuyết (Đơn vị: N)

Nguyên tắc lựa chọn & Kịch bản ứng dụng điển hình

  1. Logic lựa chọn mô hình

     -- Loại tiêu chuẩn HLQ: Không gian lắp đặt nhỏ gọn, tải trọng trung bình-nhỏ, tải trọng lệch tâm nhẹ hoặc không có

     -- Loại đối xứng HLQL: Tải nặng, tải lệch tâm rõ ràng, độ cứng cao và yêu cầu độ chính xác định vị cực cao

  2. Ứng dụng điển hình

     Định vị chính xác, chuyển phôi tự động, trạm kẹp khí nén; được sử dụng rộng rãi trong thiết bị điện tử 3C, dây chuyền sản xuất chất bán dẫn, thiết bị lắp ráp tự động và dụng cụ kiểm tra độ chính xác.

Tóm tắt một câu

     Xi lanh trượt bi tuần hoàn hai trục SOLH HLQ / HLQL cung cấp các biến thể kép có độ cứng cao, nhỏ gọn và đối xứng tiêu chuẩn, với bộ đệm không khí/thủy lực tùy chọn, thanh đôi chống xoắn và thiết kế khớp nổi, bộ truyền động tuyến tính có độ chính xác cao phổ biến cho thiết bị kẹp, chuyển và định vị tự động tải trung bình và nặng.
