Xi lanh khí

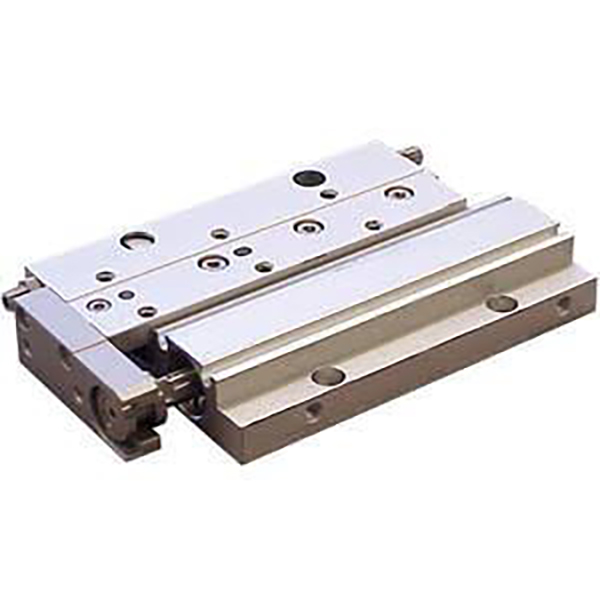

Bàn trượt khí nén siêu mỏng có độ cứng cao SOLH Richge MXF có thể hoán đổi với dòng SMC MXF. Thanh dẫn hướng xi lanh và con lăn chéo được bố trí song song, chiều cao thân máy giảm 40% so với các mẫu MXS tương đương, lý tưởng cho các thiết bị tự động hóa có khe hở dọc hạn chế. Nó hỗ trợ lắp kép trên và dưới với các lỗ chốt định vị, độ chính xác định vị lặp lại ± 0,02mm, kích thước lỗ khoan φ8 ~ 20 mm và hành trình tiêu chuẩn tối đa 100mm. Được trang bị bộ đệm polyurethane hai đầu theo tiêu chuẩn, bộ điều chỉnh hành trình X10/X11 tùy chọn và bộ đệm thủy lực. Nam châm tích hợp hoạt động với các công tắc từ và cho phép vận hành chu kỳ dài không cần dầu. Được sử dụng rộng rãi để truyền tải trung bình với hành trình dài như xử lý mô-đun 3C, ép chính xác và chuyển đổi trạm.

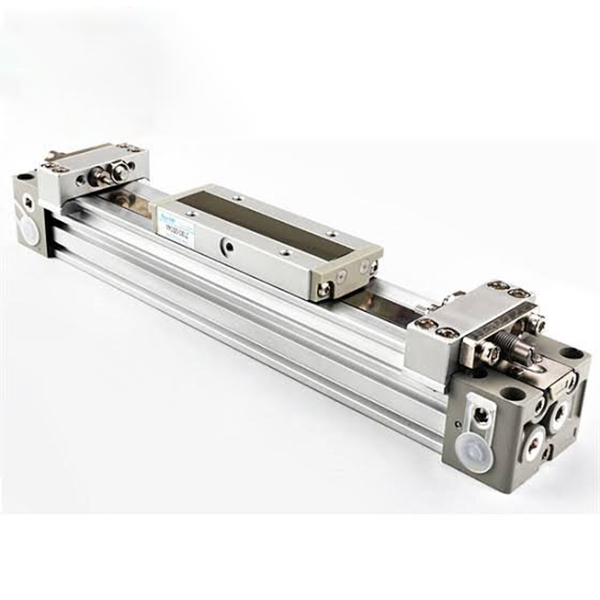

Xi lanh không trục cơ bản được nối bằng cơ khí SOLH MY1B đạt được khả năng thay thế hoàn toàn với các mẫu SMC tương ứng. Được trang bị đai kín bên trong và đai chống bụi bên ngoài, nó loại bỏ thanh piston bên ngoài, có chiều dài lắp đặt tổng thể gần với hành trình hiệu quả và tiết kiệm hơn 50% không gian bố trí so với xi lanh thanh giằng. Kích thước lỗ khoan dao động từ φ10 đến 100mm với hành trình tối đa lên tới 5000mm. Bàn trượt được kết nối chắc chắn với piston có khả năng chống uốn vượt trội, cho phép lắp tải trực tiếp mà không cần dẫn hướng phụ khi chịu tải nhẹ. Có sẵn đường ống bốn hướng (trước, sau, bên, dưới); các mẫu φ25~40 giảm được 17% trọng lượng. Đệm khí có thể điều chỉnh tích hợp tiêu chuẩn được trang bị, với bộ đệm thủy lực bên ngoài tùy chọn và bộ điều chỉnh hành trình hai đầu. Các rãnh được đặt trước phù hợp với công tắc từ dòng D-M9 và hỗ trợ vận hành không dầu cho các xưởng sạch sẽ. Phân loại theo khả năng chịu tải: φ10~20 đối với chế độ tải nhẹ, φ25~40 đối với chế độ tải trung bình nhẹ, φ50~63 đối với chế độ tải trung bình, φ80~100 đối với chế độ tải nặng. Được áp dụng rộng rãi trong vận chuyển vật liệu khoảng cách xa, dẫn động cửa tự động, dịch chuyển phôi nặng trong gia công và định vị hành trình dài đẩy trên các dây chuyền tự động hóa phi tiêu chuẩn như một giải pháp truyền động tuyến tính phổ quát kinh tế.

Xi lanh không trục khớp nối từ SOLH CY3 là phiên bản nâng cấp của dòng CY1 với khả năng thay thế đầy đủ chiều với các đối tác SMC. Nó sử dụng bộ truyền động đồng bộ từ không tiếp xúc giữa pít-tông bên trong và bộ phận trượt bên ngoài bên trong một thùng kín hoàn toàn để đạt được độ rò rỉ không khí bằng 0 và hoạt động không bị nhiễm bẩn. Kích thước lỗ khoan dao động từ φ6 đến φ63 mm với hành trình tối đa lên tới 5000 mm, cắt giảm 50% diện tích lắp đặt so với xi lanh thanh giằng thông thường. Có sẵn hai biến thể: loại cơ bản CY3B yêu cầu giá đỡ cuối và dẫn hướng bên ngoài để tránh tải lệch tâm và tách từ; Phiên bản gắn trực tiếp CY3R được cố định trực tiếp trên đế thiết bị để tiết kiệm thêm không gian lắp đặt. Vòng chống mài mòn kéo dài làm giảm áp suất làm việc tối thiểu xuống 0,12 MPa. Bộ đệm cao su hai đầu tiêu chuẩn được trang bị và phiên bản tốc độ cao X160 tùy chọn hỗ trợ tốc độ tối đa 1500 mm/s. Các khe đặt sẵn chứa công tắc từ D-M9 để phản hồi vị trí. Hoạt động không dầu tiêu chuẩn phù hợp với các xưởng không có bụi cho các ngành công nghiệp bán dẫn, điện tử, y tế và thực phẩm. Nó xử lý các tải trọng nhẹ đến trung bình từ 0,5 kg đến 40 kg để vận chuyển phôi ở khoảng cách xa, dẫn động cửa bảo vệ và chuyển động tuyến tính hành trình dài nhỏ gọn trong tự động hóa vệ sinh.

Dòng SOLH CY1 là xi lanh không thanh khớp nối từ tính kinh tế cổ điển, tiền thân của dòng CY3 nâng cấp, có thể hoán đổi hoàn toàn về kích thước với các sản phẩm SMC CY1 nguyên bản. Nó sử dụng ổ đĩa đồng bộ từ không tiếp xúc và cấu trúc thùng kín hoàn toàn không rò rỉ không khí, phù hợp với môi trường làm việc sạch không dầu của các ngành công nghiệp điện tử, y tế và thực phẩm. Kích thước lỗ khoan dao động từ φ6 đến 63 mm, hành trình tiêu chuẩn lên tới 1000 mm và hành trình mở rộng tối đa 1500 mm với hiệu suất chi phí tuyệt vời. Có sẵn năm phiên bản cấu trúc: loại cơ bản CY1B yêu cầu thanh dẫn hướng bên ngoài và giá đỡ cuối; CY1S có vòng bi trượt tích hợp dành cho tải nhẹ mà không cần dẫn hướng thêm; Loại ổ bi CY1L cho chuyển động tịnh tiến tần số cao trơn tru; Mô hình có độ chính xác cao CY1H đạt độ chính xác định vị lặp lại ±0,02mm; Loại cấu hình thấp CY1F với chiều cao tổng thể giảm 29% dành cho không gian lắp đặt hẹp theo chiều dọc. Áp suất khởi động tối thiểu là 0,18MPa, được trang bị bộ đệm cao su hai đầu tiêu chuẩn và bộ đệm thủy lực bên ngoài tùy chọn, tương thích với công tắc từ D-M9 và D-A9 để phản hồi tín hiệu vị trí. Nó có giá thấp hơn dòng CY3 và đóng vai trò là sự lựa chọn tiết kiệm chi phí cho hoạt động tự động hóa thông thường có ngân sách giới hạn, bao gồm vận chuyển vật liệu trong phòng sạch, dẫn động cửa bảo vệ và vận chuyển phôi ở khoảng cách trung bình với tải trọng nhẹ đến trung bình từ 0,5kg đến 40kg.

Xi lanh không trục khớp nối từ dòng SOLH RM được thiết kế để có thể hoán đổi cho nhau với các đối tác Airtac. Nó sử dụng ổ đĩa đồng bộ từ không tiếp xúc và cấu trúc thùng kín hoàn toàn để không rò rỉ và vận hành không bụi, phù hợp với môi trường sạch không dầu của các ngành công nghiệp điện tử, y tế và thực phẩm. Kích thước lỗ khoan dao động từ φ10 đến φ40 mm với hành trình tối đa 2000 mm, hoạt động trong phạm vi nhiệt độ công nghiệp rộng từ -20oC~70oC và có áp suất khởi động tối thiểu là 0,15 MPa. Có sẵn bốn biến thể cấu trúc: Loại cơ bản RMS không có thanh dẫn hướng tích hợp yêu cầu đường ray bên ngoài và giá đỡ cuối với chi phí thấp nhất; Loại tiêu chuẩn RMT được tích hợp với thanh dẫn hướng kép và vòng bi trượt để chịu tải trọng ngang thông thường mà không cần dẫn hướng bổ sung để dễ dàng lắp đặt; Phiên bản chính xác RMTL với các thanh dẫn hướng có độ chính xác cao mở rộng đạt được độ chính xác định vị lặp lại ± 0,1mm; Loại trượt được gia cố hạng nặng RMH có khả năng chống lệch mạnh mẽ cho khả năng chịu tải độc lập. Bộ đệm cao su hai đầu tiêu chuẩn được trang bị, với bộ đệm có thể điều chỉnh tùy chọn và bộ đệm thủy lực bên ngoài để chuyển động ổn định lên đến 500 mm/s. Bộ công tắc từ tùy chọn phù hợp với cảm biến D-M9 để phản hồi tín hiệu vị trí. Cấu trúc dẫn hướng tích hợp giúp cắt giảm chi phí mua thêm và lắp ráp của dẫn hướng tuyến tính bên ngoài. Nó mang lại hiệu suất chi phí vượt trội so với dòng SMC CY1 và CY3, được sử dụng rộng rãi trong vận chuyển vật liệu đường dài, dẫn động cửa bảo vệ và trang bị thêm xi lanh thanh giằng thông thường trên dây chuyền sản xuất tự động với ngân sách trung bình để tiết kiệm không gian.

Xi lanh thanh dẫn hướng mini siêu nhỏ gọn SOLH MGJ hoàn toàn có thể hoán đổi với các sản phẩm tiêu chuẩn SMC, được phát triển dành riêng cho tự động hóa thu nhỏ. Nó chỉ cung cấp hai kích thước lỗ khoan nhỏ φ6 mm và φ10 mm với hành trình cực ngắn từ 5 mm đến 20 mm. Thanh dẫn hướng kép tích hợp và khung dẫn hướng tích hợp mang lại hiệu suất chống xoay cực kỳ chính xác trong phạm vi ±0,1°, ngăn chặn sự dịch chuyển góc trong quá trình kẹp và lắp ráp các bộ phận vi mô. Cấu trúc cực nhẹ chỉ nặng 27,3 g đối với mẫu MGJ6-5. Các bề mặt lắp kép (phía dưới và phía sau) và đường ống & hệ thống dây điện tập trung một phía tạo điều kiện bố trí gọn gàng cho việc bố trí nhiều xi-lanh dày đặc. Áp dụng cấu trúc không cần bảo trì không cần dầu với bộ đệm cao su hai đầu, nó hỗ trợ chuyển động qua lại tần số cao ổn định trong khoảng -10oC ~ 60oC. Áp dụng rộng rãi trong kẹp linh kiện điện tử chính xác, định vị PCB, dẫn động van thu nhỏ của thiết bị y tế, nâng kim lấy mẫu, điều chỉnh dịch chuyển vi mô trong xưởng làm sạch chất bán dẫn và tinh chỉnh ống kính quang học. So với xi lanh nhỏ gọn MGP tiêu chuẩn, nó có kích thước tổng thể giảm đáng kể, đáp ứng hoàn hảo lực đẩy vi mô, không gian lắp đặt hạn chế và nhu cầu định vị chống xoay có độ chính xác cao của tự động hóa thu nhỏ.

Xi lanh thanh dẫn hướng nhỏ gọn dòng SOLH MGP có thể hoán đổi kích thước với các sản phẩm SMC chính hãng. Nó sử dụng cấu trúc tích hợp của thùng xi lanh, thanh dẫn hướng kép và vòng bi chính xác có khả năng chống xoắn tích hợp và khả năng chịu tải ngang mạnh mẽ mà không cần phụ kiện dẫn hướng bên ngoài. Cấu trúc mỏng phẳng của nó giúp giảm 17%~24% trọng lượng so với xi lanh thông thường, hoàn toàn phù hợp cho các hoạt động tự động hóa nhỏ gọn như ép, định vị, nâng và chuyển phôi. Ba loại phụ được phân loại theo vòng bi bao gồm các điều kiện làm việc đa dạng: MGPM với ống lót trượt bằng kim loại có khả năng chống mài mòn và hiệu suất chống bụi vượt trội đối với tải trọng ngang nặng và công việc tuần hoàn tốc độ thấp nhiều bụi; Ống lót bi MGPL mang lại ma sát cực thấp và chuyển động mượt mà để chuyển động tịnh tiến thường xuyên ở tốc độ cao; Vòng bi có độ chính xác cao không khe hở MGPA đạt được độ chính xác chống xoay lên tới ±0,01mm để lắp và hiệu chuẩn chính xác. Kích thước lỗ khoan dao động từ φ12 đến 100 mm với hành trình tiêu chuẩn là 5 ~ 300 mm. Bộ đệm cao su hai đầu tiêu chuẩn được trang bị, trong khi bộ đệm đệm khí AZ là tùy chọn cho các lỗ khoan trên 20 mm để hấp thụ tác động nghiêm trọng khi di chuyển ở tốc độ cao. Các khe cắm tích hợp hỗ trợ lắp đặt trực tiếp các công tắc từ D-M9, A93 mà không cần thêm giá đỡ để đi dây gọn gàng. Áp suất vận hành nằm trong khoảng từ 0,12 MPa đến 1,0 MPa với áp suất tác động tối thiểu là 0,1 MPa ở nhiệt độ môi trường xung quanh -10oC ~ 60oC. Được triển khai rộng rãi trong định vị và ép PCB điện tử, nâng khuôn kiểm tra, cấp liệu đóng gói và kẹp hạn chế tự động hóa chung, nó hoạt động như một bộ truyền động khí nén dẫn hướng tích hợp rất linh hoạt.

Xy lanh thanh dẫn hướng tích hợp siêu mỏng dòng SOLH MGQ có thể hoán đổi hoàn toàn với các thông số kỹ thuật ban đầu của SMC. Cấu trúc tích hợp của thùng xi lanh và thanh dẫn hướng giúp giảm 50% độ dày tổng thể so với xi lanh dẫn hướng thông thường giúp tiết kiệm đáng kể không gian lắp đặt. Nó bao gồm các kích thước lỗ khoan φ12~100 mm và hành trình tiêu chuẩn 25~250 mm, được cung cấp với hai cấu hình: vòng bi trượt hợp kim carbon MGQM và vòng bi cầu có độ chính xác cao MGQL. Cấu trúc thanh dẫn hướng kép đối xứng mang lại khả năng chống chịu tải ngang, độ lệch và xoắn vượt trội. Phiên bản ổ bi MGQL đạt độ chính xác chống xoay ±0,04°~±0,08°, trong khi loại ổ bi trượt MGQM có khả năng chống mài mòn tuyệt vời, hiệu suất chống bụi và lợi thế về chi phí trong điều kiện bụi bặm nặng nề. Cấu hình tiêu chuẩn bao gồm các vòng từ tích hợp, bộ đệm cao su hai đầu và hoạt động không cần dầu. Biến thể nhiệt độ cao XB6 tùy chọn hoạt động ổn định lên tới 150oC. Nhiều lỗ lắp được dành riêng trên thân xi lanh; công tắc từ có thể được gắn ở bốn phía cho lỗ khoan ≥32 mm và mặt bích/giá đỡ hỗ trợ lắp ráp nhiều góc. Với áp suất làm việc tối thiểu 0,1 MPa, nó được áp dụng rộng rãi để định vị và nâng nút chặn dây chuyền, đẩy và uốn PCB trong thiết bị điện tử 3C, dẫn động cổng cho máy đóng gói và kích kích khuôn. Nó thay thế xi lanh riêng biệt cộng với các cụm dẫn hướng bên ngoài để đơn giản hóa thiết kế cơ khí. So với dòng MGP tiêu chuẩn và dòng MGG hạng nặng, MGQ tự hào có cấu hình mỏng nhất và hiệu suất tối ưu để vận hành với độ chính xác cao trong không gian lắp đặt hạn chế.

Xy lanh thanh dẫn hướng hành trình dài hạng nặng dòng SOLH MGG có thể hoán đổi kích thước với các xi lanh hạng nặng SMC tương đương. Được chế tạo với một thùng tròn cộng với các thanh dẫn hướng kép có nhịp lớn được bố trí bên ngoài, nó mang lại độ cứng kết cấu tối ưu. Khả năng chịu tải ngang của nó gấp ba lần so với các xi lanh dẫn hướng thông thường, tránh hiện tượng võng của thanh piston khi di chuyển dài và độ lệch kết cấu khi chịu tải nặng lệch tâm. Kích thước lỗ khoan từ φ20 mm đến 100 mm với hai phiên bản: vòng bi trượt hợp kim carbon MGGM và vòng bi cầu chính xác cao MGGL. Hành trình tiêu chuẩn tối đa đạt 1300 mm, vượt xa giới hạn hành trình của dòng MGP và MGQ. Bộ đệm thủy lực tích hợp hai đầu là tiêu chuẩn để hấp thụ năng lượng va chạm lớn được tạo ra trong quá trình vận hành tốc độ cao ở khoảng cách xa, giảm tiếng ồn và bảo vệ thiết bị một cách hiệu quả. Vòng bi trượt MGGM có tính năng chống mài mòn và va đập vượt trội trong môi trường bụi bặm nặng nề và việc dừng dây chuyền băng tải cường độ cao; Vòng bi MGGL nhận ra ma sát cực thấp và chuyển động êm ái với độ chính xác chống xoay cao nhất lên tới ±0,02°, lý tưởng cho việc định vị hành trình dài có độ chính xác cao và chuyển động tuần hoàn tốc độ cao. Thiết kế mô-đun tách rời cho phép tháo rời và thay thế thùng xi lanh và cụm dẫn hướng riêng biệt để bảo trì với chi phí thấp. Các hình thức lắp đặt có sẵn bao gồm lắp đặt bề mặt cơ bản và lắp đặt mặt bích phía trước; các tính năng bổ sung tùy chọn bao gồm điều chỉnh hành trình loại J (phạm vi điều chỉnh 0 ~ 50 mm) và biến thể nhiệt độ cao XB6 hoạt động ổn định trong khoảng -10oC đến 150oC. Vòng từ tính tích hợp là tiêu chuẩn, với các rãnh đa hướng để lắp công tắc từ tính linh hoạt. Áp suất vận hành nằm trong khoảng 0,1 ~ 1,0 MPa với tốc độ chạy tối đa lên tới 1000 mm/s. Được áp dụng rộng rãi cho các bệ nâng thẳng đứng, vận chuyển đường dài pallet nặng, định vị nút chặn hạng nặng và đẩy khuôn lớn, nó thay thế giải pháp kết hợp của xi lanh thông thường cộng với các trụ dẫn hướng nặng riêng biệt để đơn giản hóa thiết kế cơ khí, đóng vai trò là thiết bị truyền động khí nén ưa thích cho các ứng dụng tự động hóa tải nặng, hành trình dài và tác động cao.
