Thiết bị truyền động quay bánh răng và giá đỡ dòng HRQ

Thương hiệu:SOLH của Richge Technology

Định vị sản phẩm

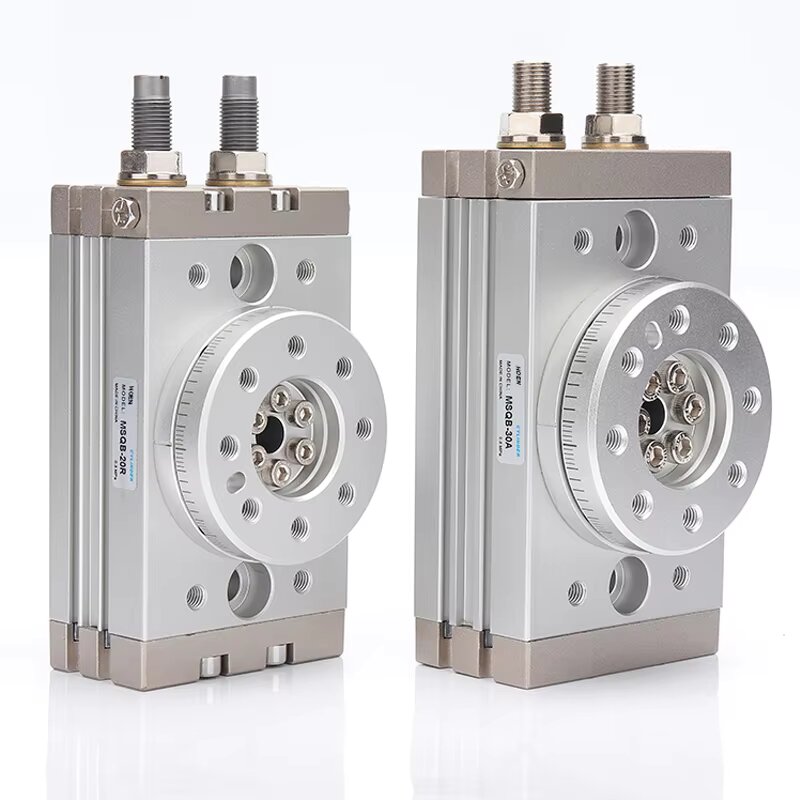

     Xi lanh quay SOLH HRQ sử dụng cấu trúc truyền động bánh răng và giá đỡ pít-tông kép đối xứng, có khả năng quay cực êm, lực đẩy đầu ra gấp đôi và độ chính xác định vị lặp lại cao. Góc xoay có thể điều chỉnh liên tục trong khoảng 0~190°, được triển khai rộng rãi cho các trạm định vị quay, kẹp phôi, lật và phân loại trên tất cả các thiết bị sản xuất tự động.

Bảng lựa chọn nhanh loạt

Bảng thông số kỹ thuật lõi phổ quát

Dữ liệu mô-men xoắn đầu ra và tải trọng cho phép

  1. Mô-men xoắn đầu ra lý thuyết (0,5MPa Không khí cung cấp, Đơn vị: N·m)

  2. Bảng tham chiếu tải trọng tối đa cho phép

Mẹo lựa chọn an toàn khi tải

     -- Tải trọng làm việc thực tế phải thỏa mãn công thức an toàn dưới đây để tránh biến dạng, hư hỏng sớm:

     -- Tải trọng trục thực tế / Tải trọng trục tối đa + Tải trọng hướng tâm thực tế / Tải trọng hướng tâm tối đa + Mômen uốn thực tế / Mô men uốn tối đa 15.

Ưu điểm thiết kế kết cấu

  1. Ổ đĩa bánh răng và thanh răng đối xứng

     -- Pít-tông kép cân bằng mang lại mô-men xoắn đầu ra gấp đôi, quay ổn định mà không rung lắc, độ chính xác định vị tuyệt vời và khả năng chịu tải nặng vượt trội so với xi lanh quay một cánh.

  2. Đế gắn đa hướng

     -- HRQ10~HRQ200: các lỗ lắp ren được bố trí ở cả hai mặt bên;

     -- Micro HRQ2/3/7: lỗ gắn trên mặt phẳng đáy; bố trí linh hoạt cho khung thiết bị nhỏ gọn.

  3. Lỗ rỗng trung tâm

     -- Thiết kế rỗng trên mặt bàn xoay cho phép ống dẫn khí, cáp cảm biến đi qua trung tâm, bố trí đường ống bên trong gọn gàng không bị nhiễu đường dây bên ngoài.

  4. Hai giải pháp đệm tùy chọn

     -- Đệm vít giới hạn cơ học: Chi phí thấp, thích hợp cho tải nhẹ và vận hành không liên tục ở tốc độ thấp

     -- Giảm xóc thủy lực (hậu tố -A): Khả năng hấp thụ năng lượng cao gấp 3 ~ 5 lần so với đệm vít, triệt tiêu hiệu quả rung động khi dừng tải nặng tốc độ cao, đảm bảo khả năng lặp lại định vị chính xác

  5. Khả năng tương thích của công tắc từ phổ quát

     -- Các rãnh cảm biến được gia công sẵn tiêu chuẩn ở cả hai bên thân xi lanh, tương thích với D-M9BV, D-A93 và các công tắc sậy từ thông dụng khác để phản hồi tín hiệu quay tại chỗ tới hệ thống điều khiển PLC.

Quy tắc đặt tên mô hình hoàn chỉnh

  1. Ví dụ về mẫu cơ bản: HRQ30-A

     -- HRQ: Mã dòng xi lanh bánh răng và thanh răng quay

     -- 30: Mã kích thước khung, tương ứng với thông số mômen và tải cố định

     -- -A: Hậu tố cho bộ giảm xóc thủy lực lắp sẵn; không có hậu tố = bộ đệm vít giới hạn cơ học

  2. Định nghĩa hậu tố mở rộng

     -- -S: Nắp cuối bằng thép không gỉ chống ăn mòn trong môi trường ẩm ướt

     -- Tùy chọn ren: ren côn PT, ren song song G, ren tiêu chuẩn NPT Mỹ

Hướng dẫn lựa chọn từng bước và các ứng dụng điển hình

  1. Quy tắc ưu tiên lựa chọn

     -- Tốc độ cao, tải phôi nặng, định vị điểm dừng có độ chính xác cao → Mô hình đệm thủy lực HRQ□-A

     -- Tải nhẹ, tốc độ chu trình thấp, kiểm soát chi phí nghiêm ngặt → Phiên bản đệm vít HRQ tiêu chuẩn

     -- Môi trường xưởng ẩm ướt / ăn mòn nhẹ → Biến thể nắp cuối bằng thép không gỉ HRQ□-A(S)

     -- Ưu tiên khớp tải: Xác minh đồng thời ba chỉ số cốt lõi – mô-men xoắn đầu ra, mô men uốn, tải trọng cho phép hướng tâm và hướng trục

  2. Kịch bản ứng dụng công nghiệp điển hình

     -- Lắp ráp tự động chính xác: Lắp ráp bộ phận quay, trạm siết vít

     -- Hậu cần phân loại vật liệu: lật phôi 90°/180°, chuyển hướng băng tải

     -- Đồ gá kẹp khí nén: Cơ cấu kẹp và quay khuôn quay

     -- Máy đóng gói: Máy quay chai, trạm quay dán nhãn tự động

So sánh hiệu suất: Xi lanh quay loại HRQ Rack-Pinion VS Vane

Tóm tắt một câu

     Xi lanh quay bánh răng và giá đỡ piston kép SOLH HRQ cung cấp các biến thể tùy chọn đệm thủy lực / trục vít cơ học với phiên bản chống ăn mòn bằng thép không gỉ, lắp đa hướng và thiết kế bàn rỗng trung tâm, mang lại khả năng định vị quay công suất lớn mô-men xoắn ổn định cho dây chuyền sản xuất lắp ráp, đóng gói và phân loại vật liệu tự động.
