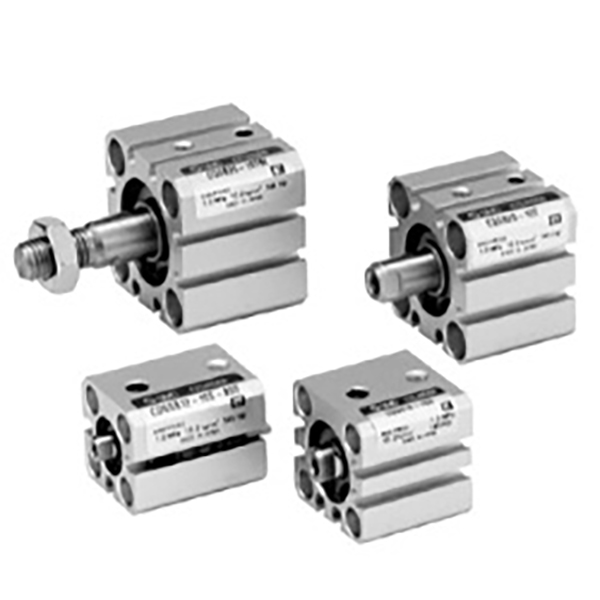

Xi lanh mỏng nhỏ gọn dòng CQS

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

     Xi lanh nhỏ gọn dòng SOLH CQS có thể hoán đổi với dòng SMC CQS. Được thiết kế cho không gian lắp đặt hạn chế và các ứng dụng hành trình ngắn có độ chính xác cao. Thân hình vuông siêu mỏng, kích thước lỗ khoan φ12~25mm, phiên bản nâng cấp có độ chính xác cao dựa trên dòng CQ2. Được sử dụng rộng rãi trong chất bán dẫn, thiết bị điện tử 3C và thiết bị tự động hóa chính xác để kẹp, đẩy và định vị.

Cấu trúc & Tính năng chính

     -- Thân hình vuông siêu mỏng, chiều dài tổng thể ngắn hơn mẫu CQ2;

     - Thùng nhôm anodized cứng, thanh piston mạ crom, độ cứng cao;

     -- Các biến thể hoàn chỉnh: thanh đơn tiêu chuẩn, thanh đôi, thanh không quay, phiên bản XB24 có tuổi thọ cao;

     -- Nam châm tích hợp CDQS để phát hiện cảm biến vị trí; khe cắm cảm biến nhiều phía, cảm biến không nhô ra ngoài trụ;

     - Đệm cao su cố định ở hai đầu, không có đệm khí;

     -- Phớt ma sát thấp với bình chứa dầu, vận hành không dầu, tuổi thọ ≥5 triệu chu kỳ.

Quy tắc mã hóa mẫu

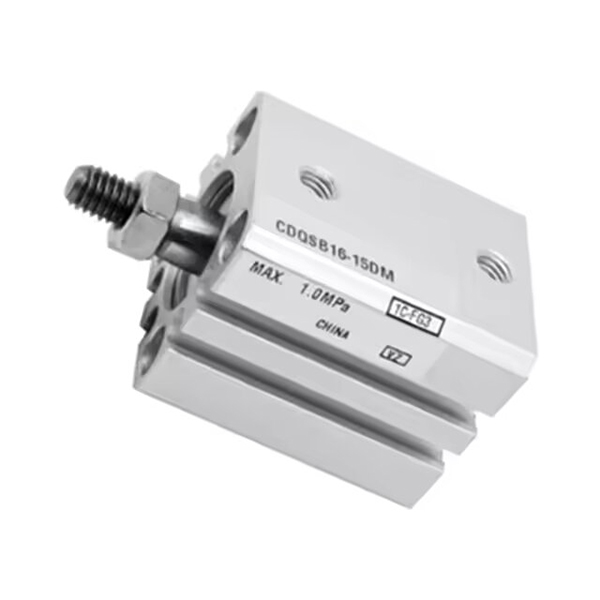

   1. Ví dụ: CDQSB20-50D-M9BW

     -- C: Nam châm tích hợp (CDQS); không có C = CQS không từ tính

     -- DQS: Tên bộ truyện

     -- B=thanh đơn; W=thanh đôi; K=thanh không quay; KW=thanh chống xoay đôi

     -- 20: Kích thước lỗ khoan 12/16/20/25 mm

     -- 50: Chiều dài hành trình 5~300mm

     -- D: Cấu trúc chuẩn mới

     -- M9BW: Tùy chọn công tắc từ

Thông số kỹ thuật

Lực đẩy và lực kéo lý thuyết @ 0,5MPa

Tóm tắt một câu

     Xi lanh khí nén mỏng siêu nhỏ gọn SOLH CQS với nhiều biến thể cấu trúc, độ cứng cao và thân ngắn, bộ truyền động hành trình ngắn có độ chính xác cao lý tưởng cho thiết bị tự động hóa bán dẫn và 3C trong không gian giới hạn.
