Thương hiệu: SOLH của Richge Technology

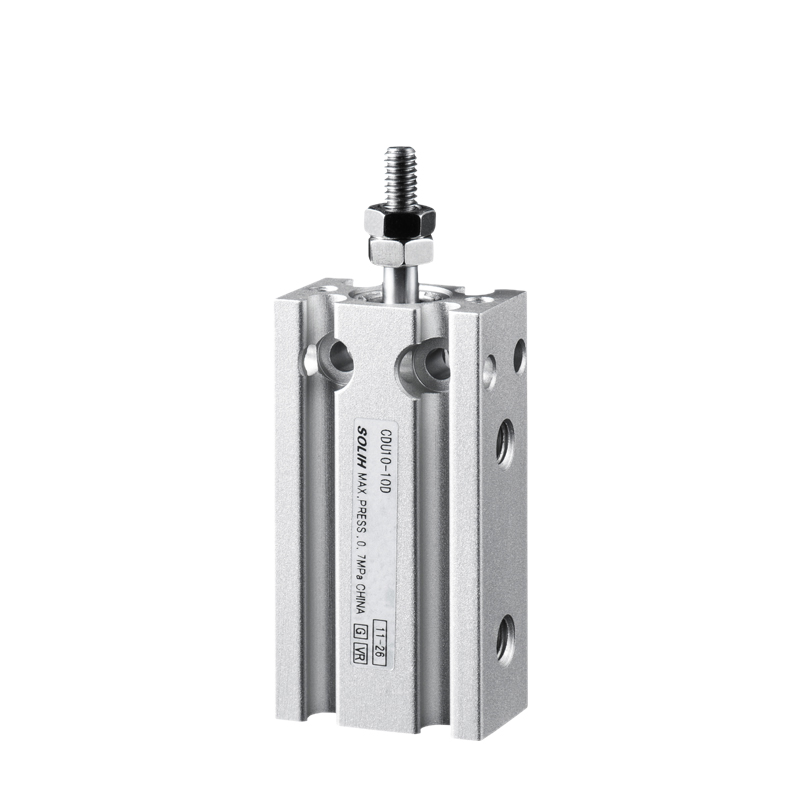

Xi lanh gắn khối hình chữ nhật dòng SOLH CU/CDU. Các lỗ gắn nhiều bề mặt cho phép lắp đặt trực tiếp theo bất kỳ hướng nào mà không cần giá đỡ. Thiết kế nhỏ gọn siêu mỏng được sử dụng rộng rãi để đẩy, kẹp và định vị tải nhẹ trong thiết bị tự động hóa với không gian lắp đặt hạn chế.
|
Người mẫu |
Tính năng |
Ứng dụng |
| CU |
Không có vòng nam châm, không thể lắp công tắc từ |
Các dự án nhạy cảm với chi phí mà không có phản hồi về vị trí |
| CDU |
Nam châm tích hợp, hỗ trợ cảm biến từ tính CMSH/DMSH |
Cần mở rộng/rút lại phát hiện vị trí |
| CUK/CDUK |
Thanh piston không quay |
Góc phôi phải được cố định, tránh quay trục |
| CUW/CDUW |
Cần piston đôi, dẫn hướng tích hợp, chống xoắn |
Các ứng dụng có tải trọng bên và lực bù |
-- Gắn đa hướng: Lắp đặt từ mặt dưới, mặt bên hoặc mặt cuối, tiết kiệm khung lắp;
- Thân hình chữ nhật thon gọn, mỏng hơn 40% so với trụ thanh giằng tiêu chuẩn;
- Nhiều cấu trúc: thanh đơn tiêu chuẩn, thanh chống xoay, thanh dẫn hướng kép;
-- Phiên bản nam châm tích hợp (CDU) với các khe cảm biến có thể điều chỉnh;
- Vòng bi tự bôi trơn, hoạt động liên tục không dầu;
- Cố định miếng đệm cao su để giảm va đập và tiếng ồn.

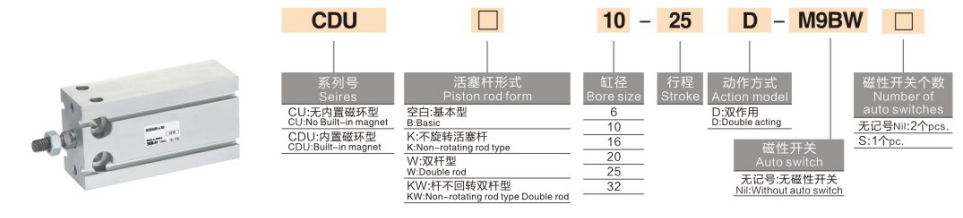

1. Ví dụ: CDU16×30S
-- CDU: Tên dòng sản phẩm, C=nam châm tích hợp; K=thanh không quay; W=thanh đôi
-- 16: Kích thước lỗ khoan (mm):6,10,16,20,25,32
-- 30: Chiều dài hành trình (mm)
-- S: Thông số tiêu chuẩn
|
tham số |
Đặc điểm kỹ thuật |
| Kích thước lỗ khoan |
6,10,16,20,25,32mm |
| Đột quỵ tiêu chuẩn |
5 ~ 60mm |
| Kiểu diễn xuất |
Tác động kép (mặc định); mở rộng/ra lò xo tác động đơn |
| Áp suất vận hành |
Tác động kép: 0,05 ~ 0,7MPa; Tác động đơn: 0,15 ~ 0,7MPa |
| Bằng chứng áp lực |
1,05 MPa |
| Nhiệt độ |
-10~60oC (không có băng trong không khí) |
| Tốc độ pít-tông |
50~500 mm/giây |
| Cái đệm |
Đệm cao su cố định ở cả hai đầu |
| Chủ đề cổng |
M5×0,8 (φ6/10); PT1/8 (φ16~32) |
| Bôi trơn |
Vận hành không dầu |
|
Lỗ khoan (mm) |
Vùng đẩy/kéo |
0,2MPa |
0,4MPa |
0,6MPa |
0,7MPa |
|
6 |
28,3 / 25,4 |
5,7 / 5,1 |
11,3 / 10,2 |
17,0 / 15,2 |
19,8 / 17,8 |
|
10 |
78,5 / 70,7 |
15,7 / 14,1 |
31,4 / 28,3 |
47,1 / 42,4 |
54,9 / 49,5 |
|
16 |
201.1 / 181.0 |
40,2 / 36,2 |
80,4 / 72,4 |
120,7 / 108,6 |
140,8 / 126,7 |
|
20 |
314,2 / 282,7 |
62,8 / 56,5 |
125,7 / 113,1 |
188,5 / 169,6 |
219,9 / 197,9 |
|
25 |
490,9 / 452,4 |
98,2 / 90,5 |
196,4 / 181,0 |
294,5 / 271,4 |
343,6 / 316,7 |
|
32 |
804.2 / 754.8 |
160,8 / 151,0 |
321,7 / 301,9 |
482,5 / 452,9 |
562,9 / 528,4 |
-- 3C & micro bán dẫn, nút chặn, khớp nối;
- Tự động hóa chung, định vị và chuyển đổi vật liệu;
-- Lắp ráp thiết bị gia dụng & phần cứng; thiết bị phân loại tải nhẹ đóng gói.
Xi lanh khí nén gắn tự do hình chữ nhật SOLH CU/CDU hỗ trợ lắp đặt không có giá đỡ nhiều góc, với các biến thể thanh dẫn hướng kép và không quay, được sử dụng rộng rãi để định vị và kẹp tự động hóa nhiệm vụ nhẹ trong hành trình ngắn.
