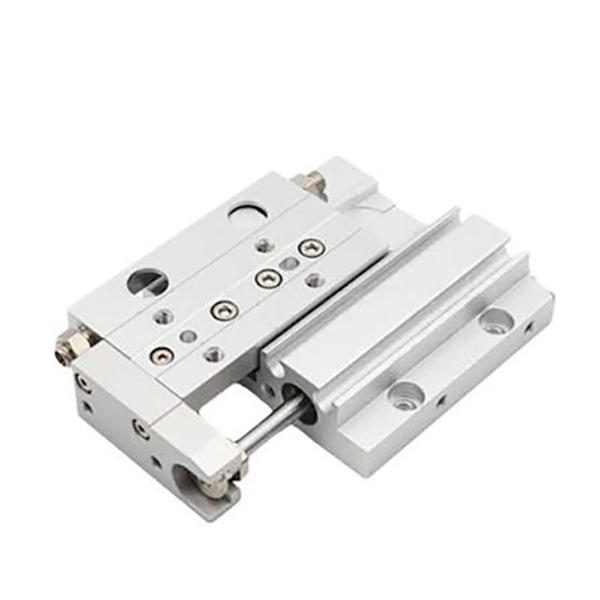

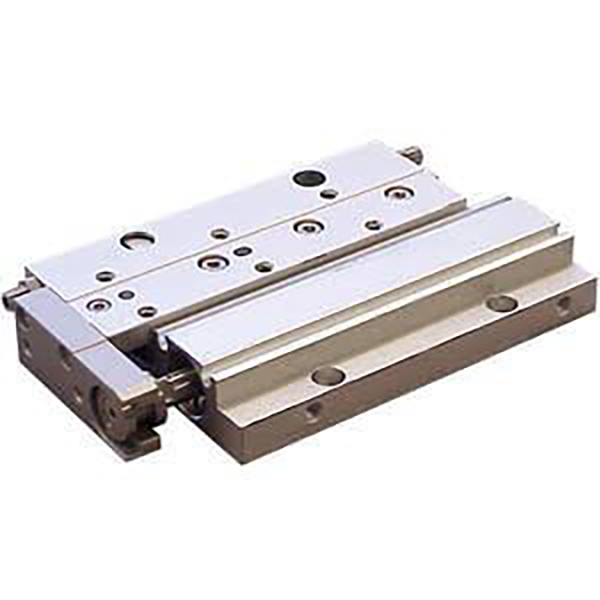

Bàn trượt khí nén siêu mỏng có độ cứng cao dòng MXF

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

     Dòng SOLH MXF là bàn trượt khí nén hành trình dài, siêu mỏng, có độ cứng cao được thiết kế cho các thiết bị tự động hóa có chiều cao giới hạn. Với cách bố trí song song của ray dẫn hướng hình trụ và con lăn chéo, cấu trúc lắp trên/dưới hai mặt và khả năng chịu tải trung bình, nó đạt được chiều cao thân cực thấp và mỏng hơn 40% so với các thanh trượt MXS thông thường có cùng thông số kỹ thuật. Với khả năng định vị chính xác trung bình ổn định, vận hành hành trình dài mượt mà và độ bền chu kỳ tần số cao, nó đóng vai trò là giải pháp trượt cấu hình thấp chủ đạo cốt lõi để xử lý vật liệu chính xác, lắp ráp và chuyển đổi trạm trong các hệ thống tự động nhỏ gọn.

Định vị cốt lõi và các tính năng cấu trúc

     -- Cấu trúc lái xe tác động kép: Áp dụng hoạt động tác động kép ổn định với kích thước lỗ khoan từ φ8 đến φ20mm, cung cấp công suất tải trung bình đáng tin cậy từ 20~180N, hoàn toàn phù hợp với các tình huống xử lý chính xác ở mức tải trung bình.

     -- Thiết kế hướng dẫn xi lanh song song và con lăn chéo: Ray dẫn hướng và xi lanh được bố trí song song, tách biệt khả năng chịu tải với chuyển động làm kín cần piston. Cấu trúc này mang lại độ cứng cao, độ ma sát thấp, vận hành không khe hở và chuyển động tuyến tính cực kỳ êm ái.

     -- Thân hình siêu mỏng: Chiều cao thân máy chỉ 16~27mm, thấp hơn 40% so với các mẫu MXS tương đương. Đây là sự lựa chọn tối ưu cho việc bố trí thiết bị có khoảng sáng gầm cực thấp và cực kỳ nhỏ gọn.

     --Hiệu suất chính xác trung bình đáng tin cậy: Đảm bảo độ song song chạy 0,03mm, độ dọc 0,05mm và độ chính xác định vị lặp lại ± 0,02mm, đáp ứng đầy đủ các yêu cầu định vị tự động hóa có độ chính xác trung bình tiêu chuẩn.

     -- Gắn hai mặt có độ chính xác cao: Được trang bị các lỗ xuyên qua phía trên và các lỗ ren phía dưới, cùng với các lỗ chốt định vị chính xác. Hỗ trợ cài đặt tích cực và ngược lại, đảm bảo độ chính xác lắp lặp lại cao sau khi tháo rời và lắp ráp lại.

     -- Lắp đặt đường ống và cảm biến linh hoạt: Tương thích với đường ống hai chiều ngang và dọc trục. Vòng từ tính tích hợp với thiết kế rãnh trượt ẩn để lắp đặt công tắc từ, tiết kiệm không gian lắp đặt mà không bị cản trở về cấu trúc.

     -- Tùy chọn đột quỵ và nhiều bộ đệm có thể điều chỉnh: Bộ đệm polyurethane tiêu chuẩn ở cả hai đầu giúp đệm ổn định. Có hành trình điều chỉnh 5 mm ở mỗi đầu (tổng phạm vi cắt tỉa tiêu chuẩn là 10 mm), với thông số kỹ thuật X11 tùy chọn để điều chỉnh tinh siêu dài 15 mm và bộ đệm thủy lực tùy chọn cho các tình huống tác động tần số cao.

Quy tắc mã hóa mô hình hoàn chỉnh

   1. Ví dụ về mẫu: MXF12-50-M9BW

   2. Ví dụ tham khảo đơn hàng tiêu chuẩn

     -- MXF8-20: Model tiêu chuẩn không có công tắc, lỗ khoan 8 mm, hành trình 20 mm, tác động kép

     -- MXF20-100-2M9B: lỗ khoan 20mm, hành trình dài 100mm, công tắc từ kép để giám sát vị trí hai chiều

     -- MXF16-75-X11: lỗ khoan 16mm, hành trình 75mm, điều chỉnh hành trình mở rộng 15mm

Thông số kỹ thuật cốt lõi (@0,5MPa, tác động kép)

Hiệu suất cốt lõi & Ưu điểm sản phẩm

     -- Cấu trúc nhỏ gọn siêu mỏng giúp tiết kiệm không gian tối đa: Với chiều cao thân cực thấp 16~27mm, mỏng hơn 40% so với dòng MXS, nó thích ứng hoàn hảo với thiết bị có khoảng sáng gầm cực thấp và các tình huống bố trí mô-đun dày đặc nơi không thể lắp đặt các thanh trượt thông thường.

     -- Độ cứng cao và hoạt động dài ổn định: Dẫn hướng con lăn chéo kết hợp với thân nguyên khối tích hợp giúp loại bỏ các khoảng trống khi chạy và biến dạng. Nó duy trì hoạt động ổn định không bị giật trong hành trình dài tối đa 100mm và điều kiện đạp xe tần số cao.

     -- Gắn hai mặt với khả năng thích ứng mạnh mẽ: Hỗ trợ cố định lỗ xuyên trên và lắp đặt lỗ ren phía dưới, tương thích với cả kiểu lắp dương và lắp ngược. Được trang bị các lỗ chốt định vị chính xác để đảm bảo độ chính xác lặp lại cao sau khi tháo và lắp ráp nhiều lần.

     -- Hành trình có thể điều chỉnh linh hoạt và thích ứng đa trạm: Điều chỉnh tiêu chuẩn 5 mm mỗi đầu (tổng phạm vi cắt tỉa là 10 mm). Thông số kỹ thuật X11 tùy chọn cung cấp khả năng điều chỉnh hành trình mở rộng 15mm, đáp ứng các yêu cầu hiệu chỉnh hành trình chính xác cho các quy trình tự động đa trạm.

     -- Không dầu & Tuổi thọ dài với chi phí bảo trì thấp: Áp dụng thiết kế làm kín ma sát thấp và vận hành không dầu, với tuổi thọ trên 5 triệu chu kỳ. Nó có thể áp dụng cho cả môi trường công nghiệp sạch và dây chuyền sản xuất tự động thông thường với yêu cầu bảo trì hàng ngày tối thiểu.

Phương pháp lắp đặt & Kịch bản ứng dụng điển hình

   1. Phương pháp lắp kép

     -- Gắn trên cùng: Cố định qua các lỗ trên cùng với cách bố trí tải phía trên. Phù hợp với các chốt định vị để định vị có độ chính xác cao và chịu tải ổn định.

     -- Gắn đáy: Cố định thông qua các lỗ ren phía dưới để lắp đặt trực tiếp lên bề mặt thiết bị. Có tính năng lắp ráp chắc chắn và lý tưởng cho các ứng dụng lắp ngược.

   2. Ứng dụng công nghiệp điển hình

     -- Công nghiệp điện tử 3C: Cán màn hình, xử lý mô-đun, chuyển bảng mạch PCB, chuyển đổi trạm phát hiện và định vị linh kiện điện tử chính xác.

     -- Tự động hóa lắp ráp chính xác: Ép các bộ phận nhỏ, lắp ráp thiết bị đầu cuối, dẫn động thiết bị khóa vít và vận hành tuần hoàn các dụng cụ nhẹ.

     -- Máy đóng gói: Đẩy vật liệu, dẫn động dụng cụ cắt, dán nhãn và vận chuyển vật liệu ở khoảng cách ngắn.

     -- Thiết bị tự động hóa chung: Thân cửa trượt thiết bị, chuyển mạch trạm dây chuyền sản xuất và dẫn động tuyến tính tuần hoàn tần số cao tải trung bình.

MXF so với MXH so với MXS | So sánh bảng trượt nhỏ gọn và cấu hình thấp

Hướng dẫn lựa chọn nhanh ba bước

   1. Lựa chọn kích thước lỗ khoan theo tải: Phù hợp với đường kính lỗ khoan theo trọng lượng phôi: φ8 ≤ 2kg, φ12=2~5kg, φ16=5~10kg, φ20=10~15kg. Dự trữ biên độ tải không dưới 50% để đảm bảo hoạt động ổn định lâu dài.

   2. Xác nhận đột quỵ: Hành trình tiêu chuẩn dao động từ 10mm đến 100mm. Ưu tiên dòng MXF cho các trường hợp hành trình dài ( ≥50mm); chọn dòng MXH cho điều kiện làm việc chu kỳ ngắn và tần số cao.

   3. So khớp cấu hình:
     --  Phát hiện vị trí: Trang bị công tắc từ M9B kép để theo dõi vị trí hành trình hai chiều một cách chính xác.

     -- Điều chỉnh nét nét: Chọn tiêu chuẩn -X10 (cắt tỉa 5mm) để sử dụng thường xuyên; chọn -X11 (cắt xén mở rộng 15mm) để hiệu chỉnh chính xác nhiều hành trình.

     --  Tối ưu hóa bộ đệm: Áp dụng bộ đệm polyurethane tiêu chuẩn cho hoạt động thông thường; nâng cấp lên bộ đệm thủy lực cho các tình huống giảm tiếng ồn và tác động tần số cao.

Tóm tắt một câu

     Bàn trượt khí nén siêu mỏng có độ cứng cao dòng SOLH MXF có chiều cao thân thấp hơn 40% so với MXS, dẫn hướng con lăn chéo có độ cứng cao, lắp hai mặt và ổn định tải trung bình trong hành trình dài, đóng vai trò là giải pháp cốt lõi hiệu suất chi phí cao cho tự động hóa nhỏ gọn giới hạn chiều cao và xử lý tần số cao có độ chính xác trung bình.
