Xi lanh không trục khớp nối từ dòng RM | Loại hành trình dài có hướng dẫn nhỏ gọn của Airtac

Thương hiệu: SOLH của Richge Technology

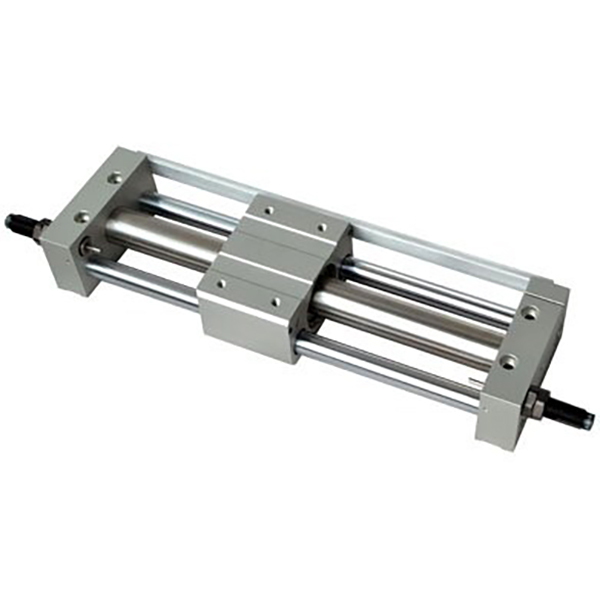

RMT

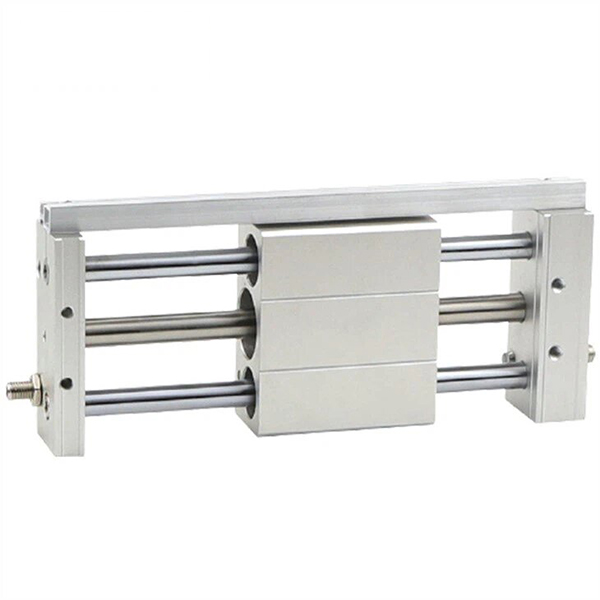

RMTL

Tổng quan về sản phẩm

     Dòng SOLH RM là xi lanh không trục khớp nối từ kiểu Airtac chủ đạo được thiết kế cho các nhu cầu truyền động tuyến tính nhỏ gọn, hành trình dài và có dẫn hướng. Áp dụng truyền đồng bộ từ tính không tiếp xúc giữa piston bên trong và bàn trượt bên ngoài, cấu trúc khép kín hoàn toàn đạt được độ rò rỉ hoàn toàn bằng không và hoạt động không có bụi. Bao gồm bốn mô hình lõi bao gồm loại cơ bản và loại thanh dẫn hướng, kích thước lỗ khoan dao động từ φ10 đến φ40mm với hành trình tối đa là 2000mm. Với tính năng dẫn hướng tích hợp, khả năng thích ứng nhiệt độ rộng và hiệu suất chi phí cao, nó hoàn toàn phù hợp cho các kịch bản tự động hóa không gian sạch và truyền tuyến tính hành trình dài, đóng vai trò là giải pháp thay thế nội địa được ưu tiên cho dòng SMC CY1/CY3.

Phân loại mô hình cốt lõi và đặc điểm cấu trúc

1. Phân loại mô hình gia đình RM hoàn chỉnh

• Loại cơ bản RMS: Cấu trúc cực kỳ tối giản không có hệ thống dẫn hướng tích hợp. Yêu cầu giá đỡ bên ngoài và đường ray dẫn hướng tuyến tính để lắp đặt. Nó có chi phí thấp nhất và lý tưởng cho các dự án nhạy cảm về ngân sách với cấu trúc hướng dẫn dành riêng.

• Loại hướng dẫn tiêu chuẩn RMT: Được trang bị thanh dẫn hướng kép và vòng bi trượt để tích hợp chức năng dẫn hướng. Nó có thể chịu tải trọng ngang và tải lệch tâm mà không cần ray dẫn hướng bên ngoài, cho phép lắp đặt đơn giản và nhanh chóng trong điều kiện làm việc thông thường.

• Loại hướng dẫn chính xác RMTL: Sử dụng các thanh dẫn hướng có độ chính xác cao mở rộng và vòng bi có độ cứng cao để nâng cao độ chính xác của chuyển động tuyến tính. Độ chính xác định vị lặp lại đạt ± 0,1mm, đáp ứng các yêu cầu về định vị hành trình có độ chính xác cao và truyền khoảng cách vi mô.

• Loại trượt tải trọng cao RMH: Được tối ưu hóa với ray trượt được gia cố và cấu trúc thanh dẫn hướng có độ bền cao, có khả năng chịu tải tuyệt vời và hiệu suất chống lệch. Nó có thể được sử dụng trực tiếp như một bàn trượt độc lập cho các tình huống vận hành có tải nặng và độ ổn định cao.

2. Ưu điểm về kết cấu cốt lõi

• Ổ đĩa khớp nối từ tính & Hiệu suất làm sạch không rò rỉ: Mảng từ tính cường độ cao tích hợp thực hiện truyền đồng bộ phi cơ học. Thùng xi lanh được bao bọc hoàn toàn cách ly hoàn toàn các mạch không khí bên trong với môi trường bên ngoài, đạt được mức độ rò rỉ không khí và hoạt động không có bụi. Nó hoàn toàn tuân thủ các tiêu chuẩn vệ sinh cho các ứng dụng nhà xưởng sạch sẽ về thực phẩm, điện tử và y tế.

• Thiết kế nhỏ gọn & tiết kiệm không gian: Không có cấu trúc mở rộng thanh piston giúp giảm 50% không gian lắp đặt so với xi lanh thanh giằng truyền thống. Nó duy trì hoạt động tuyến tính ổn định mà không bị cong ngay cả trong điều kiện hành trình dài tối đa 2000mm, hỗ trợ hoàn hảo cho thiết kế thiết bị nhỏ gọn.

• Cấu trúc chống bụi biệt lập & Tuổi thọ kéo dài: Buồng piston và bàn trượt được cách ly hoàn toàn giúp ngăn chặn bụi bẩn, tạp chất bên ngoài xâm nhập vào bên trong xi lanh. Sự kết hợp vòng chống mài mòn và vòng chống bụi được tối ưu hóa giúp giảm tổn thất ma sát một cách hiệu quả và kéo dài tuổi thọ tổng thể.

• Thiết kế thanh dẫn hướng kép tích hợp (RMT/RMTL/RMH): Cấu trúc dẫn hướng khép kín loại bỏ sự cần thiết của ray trượt bên ngoài. Nó chống lại lực ngang và nhiễu tải lệch tâm một cách hiệu quả, đảm bảo chuyển động tịnh tiến trơn tru và ổn định với hiệu quả lắp đặt cao hơn.

• Cấu hình nhiều bộ đệm để hoạt động ổn định: Bộ đệm cao su hai đầu cố định tiêu chuẩn hấp thụ tác động khi vận hành và giảm tiếng ồn khi vận hành. Bộ đệm có thể điều chỉnh tùy chọn và bộ đệm thủy lực hỗ trợ vận hành ổn định ở tốc độ tối đa 500mm/s, tránh tác động cứng nhắc trong quá trình di chuyển theo chu kỳ tốc độ cao.

Quy tắc mã hóa mô hình hoàn chỉnh

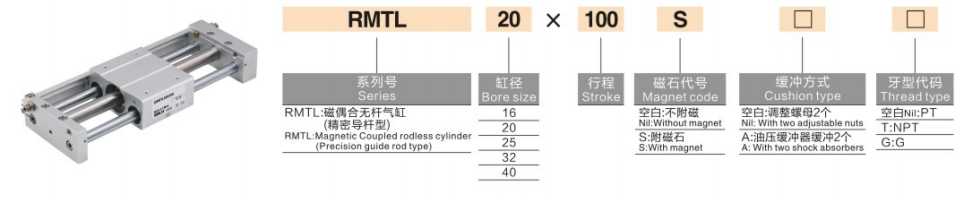

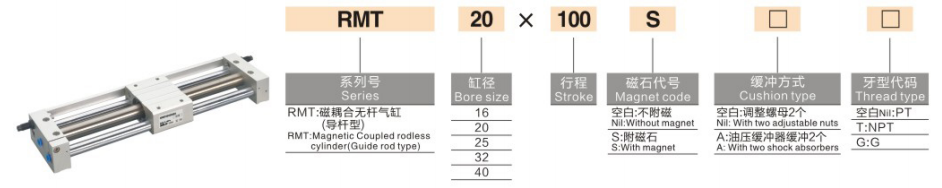

1. Ví dụ về mẫu: RMT20-500 | RMS16-300-S

2.Ví dụ tham khảo đơn hàng tiêu chuẩn

• RMS16-300: lỗ khoan 16mm, hành trình 300mm, loại không dẫn hướng cơ bản không có công tắc từ

• RMT20-500-S: lỗ khoan 20mm, hành trình 500mm, loại dẫn hướng tiêu chuẩn có phụ kiện từ tính

• RMTL25-800: lỗ khoan 25mm, hành trình 800mm, loại dẫn hướng có độ chính xác cao

Thông số kỹ thuật cốt lõi (Điều kiện tiêu chuẩn 20oC)

1. Thông số chung cơ bản

• Chế độ hoạt động: Truyền động đồng bộ không tiếp xúc khớp nối từ tác động kép

• Chất lỏng làm việc: Khí nén đã lọc (lọc 40μm, có sẵn hoạt động không dầu)

• Nhiệt độ môi trường xung quanh: -20oC ~ 70oC (cấp công nghiệp nhiệt độ cực rộng)

• Phạm vi áp suất làm việc: 0,15~0,7MPa; Áp suất bằng chứng: 1.0MPa

• Tốc độ hoạt động tiêu chuẩn: 50~500 mm/giây

• Chế độ đệm: Đệm cao su cố định hai đầu tiêu chuẩn; đệm điều chỉnh tùy chọn / đệm thủy lực

• Lực giữ từ: 55~1400N (tăng dần theo kích thước lỗ khoan)

2. Biểu đồ thông số hiệu suất chính (@0,5MPa)

Nguyên tắc lựa chọn và cấu hình cốt lõi

1. Lựa chọn kích thước lỗ khoan theo tải trọng và lực đẩy

• φ10~φ16 (Chế độ làm việc siêu nhẹ): Thích hợp cho tải trọng 2kg, dành riêng cho các hoạt động chuyển thành phần chính xác trong hành trình ngắn và định vị vi mô trong thiết bị tự động hóa điện tử thu nhỏ.

• φ20~φ25 (Nhiệm vụ nhẹ thông thường): Phù hợp với tải trọng nhẹ 4~6kg, lý tưởng cho các hoạt động đẩy và kéo hành trình dài thông thường (<1000mm) trong các dây chuyền sản xuất tự động nói chung.

• φ32~φ40 (Chế độ làm việc trung bình): Áp dụng cho các tình huống tải trung bình 10~16kg, thích ứng hoàn hảo với xử lý vật liệu hành trình dài và điều kiện làm việc tuần hoàn tần số cao trong thiết bị tự động hóa đóng gói và hậu cần.

2. Lựa chọn mô hình và hệ thống dẫn hướng

• Loại cơ bản RMS: Giải pháp chi phí cực thấp mà không cần hướng dẫn tích hợp. Thích hợp cho các dự án và thiết bị có ngân sách nhạy cảm với các ray dẫn hướng tuyến tính bên ngoài được lắp đặt sẵn, yêu cầu cố định khung hai đầu.

• Loại hướng dẫn tiêu chuẩn RMT: Thiết kế thanh dẫn hướng kép tất cả trong một với ổ trục dẫn hướng tích hợp. Nó có thể chịu được tải trọng ngang thông thường mà không cần phụ kiện dẫn hướng bên ngoài, có tính năng lắp đặt đơn giản và khả năng thích ứng rộng rãi với các điều kiện làm việc tiêu chuẩn.

• Loại hướng dẫn chính xác RMTL: Thanh dẫn hướng có độ chính xác cao mở rộng tối ưu hóa độ ổn định chuyển động tuyến tính, đạt được độ chính xác định vị lặp lại lên tới ±0,1mm. Sự lựa chọn tốt nhất cho việc định vị chính xác, lắp ráp chính xác và các tình huống có nhu cầu tuyến tính cao.

• Loại trượt tải trọng cao RMH: Ray trượt được gia cố và cấu trúc thanh dẫn hướng cường độ cao cải thiện đáng kể khả năng chống lệch và khả năng chịu tải. Nó có thể thay thế các bàn trượt độc lập để hoàn thành các nhiệm vụ lái xe hành trình dài có tải trọng nặng.

3. Lựa chọn cấu hình môi trường và chức năng

• Ứng dụng môi trường sạch: Truyền từ tính không tiếp xúc và không rò rỉ và không bụi giúp tránh ô nhiễm thứ cấp. Các mô hình tự dẫn hướng RMT và RMTL được ưu tiên sử dụng để vận hành ổn định lâu dài trong các xưởng sạch thực phẩm, y tế và điện tử.

• Nâng cấp điều kiện làm việc tốc độ cao: Trang bị bộ đệm thủy lực bên ngoài để loại bỏ tác động cuối, hỗ trợ ổn định vận hành liên tục tốc độ cao lên đến 500mm/s cho dây chuyền sản xuất tuần hoàn tần số cao.

• Phản hồi vị trí chính xác: Cấu hình được trang bị từ tính Add -S, tương thích với các công tắc từ dòng D-M9, thực hiện định vị hành trình đa điểm và phản hồi tín hiệu điện theo thời gian thực để điều khiển liên kết tự động.

Kịch bản ứng dụng công nghiệp điển hình

• Chuyển vật liệu điện tử phòng sạch: Cấu trúc khớp nối từ không bụi và không ô nhiễm được sử dụng rộng rãi để xử lý vật liệu ở khoảng cách xa trong các xưởng không bụi bán dẫn và LCD, bảo vệ hiệu quả môi trường sản xuất sạch sẽ.

• Dịch chuyển dây chuyền đóng gói thực phẩm & dược phẩm: Thiết kế tích hợp tự dẫn hướng giúp đơn giản hóa việc lắp đặt và bảo trì hàng ngày, đáp ứng hoàn hảo nhu cầu đẩy và kéo phôi dài của thiết bị đóng gói hạng nhẹ và trung bình với hiệu suất hợp vệ sinh và đáng tin cậy.

• Thiết bị tự động kiểm soát cửa & tấm chắn: Cấu trúc nhỏ gọn không cần thanh giúp tiết kiệm 50% không gian lắp đặt, thích hợp cho việc đóng mở ổn định các cửa bảo vệ thiết bị hành trình dài, tấm chắn bụi và nắp an toàn.

• Định vị chính xác của dây chuyền lắp ráp hành trình dài: Mô hình dẫn hướng có độ chính xác cao RMTL đảm bảo độ tuyến tính tuyệt vời và độ chính xác định vị lặp lại, đáp ứng các yêu cầu định vị chính xác ở khoảng cách siêu dài 1~2m và truyền tải theo chu kỳ của dây chuyền sản xuất.

• Cải tạo thiết bị nhỏ gọn & tiết kiệm không gian: Nó đóng vai trò như một sự thay thế lý tưởng cho các xi lanh thanh giằng truyền thống trong các tình huống hành trình dài (>500mm), tối ưu hóa đáng kể cách bố trí thiết bị và hiện thực hóa thiết kế thiết bị tự động hóa nhỏ gọn.

So sánh thông số cốt lõi của dòng RM và dòng CY1 / CY3

Hướng dẫn lựa chọn nhanh ba bước

1. Xác nhận kích thước lỗ khoan: Tính toán lực đẩy yêu cầu dựa trên tải trọng thực tế với hệ số an toàn ≥2. Quy tắc khuyến nghị: 2kg → φ16; 4~6kg → φ25; 10~16kg → φ40.

2. Xác nhận loại mô hình: Chọn RMS cho ngân sách cực thấp; RMT cho điều kiện làm việc chung tiêu chuẩn; RMTL cho nhu cầu định vị có độ chính xác cao; RMH cho các tình huống tải nặng và chống lệch.

3. Xác nhận thông số kỹ thuật đột quỵ: Chọn hành trình 50~1000mm tiêu chuẩn để sử dụng thông thường; hành trình mở rộng tùy chọn lên tới 2000mm cho nhu cầu lái xe đường dài trung bình.

Tóm tắt một câu

     Xi lanh không trục khớp nối từ kiểu Airtac dòng SOLH RM tích hợp các cấu trúc tự dẫn hướng đa dạng, khả năng thích ứng nhiệt độ cực rộng và hiệu suất sạch không rò rỉ, đóng vai trò là giải pháp truyền động tuyến tính hành trình dài trong nước hiệu suất cao cho thiết bị tự động có ngân sách trung bình.
