Xi lanh không trục khớp nối từ dòng CY1 | Mô hình cơ sở kinh tế cổ điển

Thương hiệu: SOLH của Richge Technology

CY1S
CY1L

Tổng quan về sản phẩm

     Dòng SOLH CY1 là loại xi lanh không thanh khớp nối từ cổ điển và tiết kiệm, đóng vai trò là tiền thân nền tảng của dòng CY3 nâng cấp. Nó sử dụng cấu trúc truyền động đồng bộ từ tính không tiếp xúc, trong đó piston bên trong và bàn trượt bên ngoài di chuyển đồng thời thông qua lực từ mạnh. Với đặc điểm hoạt động không rò rỉ hoàn toàn khép kín, cấu trúc nhỏ gọn và hiệu suất tiết kiệm chi phí, nó được dành riêng cho các ứng dụng dẫn động tuyến tính hành trình dài vừa và nhẹ đến tải trung bình. Với phạm vi lỗ khoan từ φ6 đến φ63mm, hành trình tiêu chuẩn lên tới 1000mm và hành trình mở rộng tối đa 1500mm, dòng sản phẩm này bao gồm các mô hình dẫn hướng đa dạng nhằm đáp ứng nhu cầu đa kịch bản, khiến nó trở thành thiết bị truyền động không cần cấp sạch thân thiện với ngân sách được ưu tiên cho các dây chuyền sản xuất tự động hóa nói chung.

Định vị cốt lõi và các tính năng cấu trúc

• Ổ đĩa khớp nối từ tính & Hiệu suất không rò rỉ sạch: Nam châm vĩnh cửu cường độ cao tích hợp trên pít-tông và bàn trượt giúp thực hiện truyền động đồng bộ phi cơ khí. Thùng xi lanh được bao kín hoàn toàn giúp loại bỏ rò rỉ không khí và phát thải bụi, hoàn toàn thích ứng với môi trường làm việc sạch sẽ nghiêm ngặt trong ngành điện tử, thiết bị y tế và chế biến thực phẩm.

• Cấu trúc cơ sở cổ điển và hiệu suất chi phí cao: Áp dụng cấu trúc cơ học tối giản với ít thành phần hơn, dòng CY1 giúp giảm chi phí sản xuất một cách hiệu quả và mang lại khả năng cạnh tranh về mặt chi phí cao hơn so với dòng CY3 nâng cấp. Mẫu CY1B cơ bản không có bề mặt lắp tích hợp và cần có giá đỡ hai đầu để lắp đặt. Được trang bị cấu hình vòng chống mài mòn và chống bụi cơ bản, nó có áp suất làm việc tối thiểu là 0,18MPa, với tuổi thọ sử dụng ngắn hơn một chút nhưng hoàn toàn phù hợp với các điều kiện làm việc tiêu chuẩn thông thường.

• Các mô hình phái sinh đa dạng để cung cấp đầy đủ thông tin: Dòng sản phẩm hoàn chỉnh bao gồm nhiều loại dẫn hướng để đáp ứng các nhu cầu tải và độ chính xác khác nhau:

• CY1B: Loại cơ bản không có cấu trúc dẫn hướng và bề mặt lắp đặt, cần có ray dẫn hướng bên ngoài và giá đỡ hai đầu.

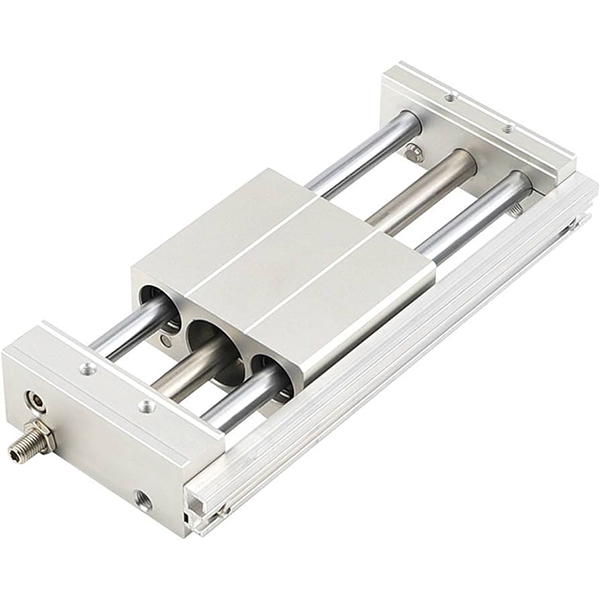

• CY1S: Loại dẫn hướng trượt có ổ trượt tích hợp, hỗ trợ vận hành tải nhẹ mà không cần dẫn hướng bên ngoài.

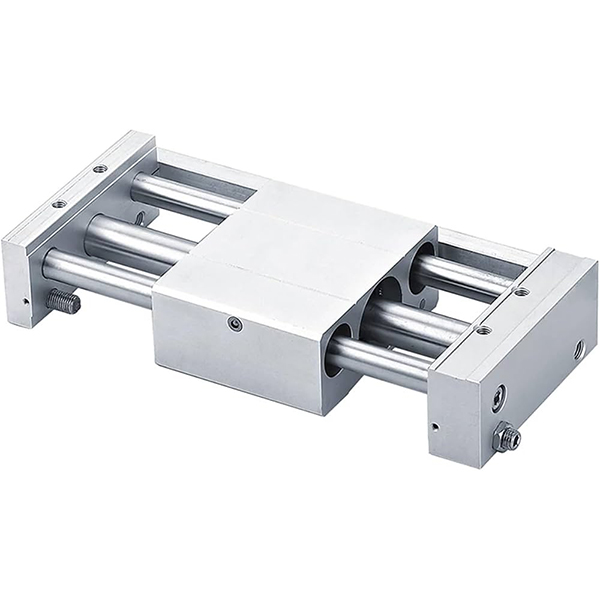

• CY1L: Loại dẫn hướng vòng bi có khả năng trượt cực êm và khả năng chịu tải nâng cao giúp chuyển động tần số cao ổn định.

• CY1H: Loại dẫn hướng có độ chính xác cao với độ chính xác định vị lặp lại tuyệt vời dành cho các tình huống truyền chuyển chính xác.

• CY1F: Loại mỏng có cấu hình thấp với chiều cao tổng thể giảm 29%, hoàn toàn phù hợp cho không gian lắp đặt thiết bị siêu nhỏ gọn.


• Bộ đệm tiêu chuẩn & Cấu hình tốc độ cao tùy chọn: Bộ đệm cao su hai đầu tiêu chuẩn hấp thụ hiệu quả tác động khi vận hành và giảm tiếng ồn khi vận hành. Bộ đệm thủy lực bên ngoài tùy chọn hỗ trợ vận hành ổn định ở tốc độ tối đa 500mm/s trong điều kiện làm việc tuần hoàn tốc độ trung bình-cao.

• Khả năng tương thích rộng rãi của công tắc từ: Các rãnh công tắc đa năng dành riêng trên thân xi lanh tương thích với các công tắc từ dòng D-M9 và dòng D-A9, cho phép lắp đặt vị trí tùy ý và phản hồi tín hiệu hành trình linh hoạt.

Quy tắc mã hóa mô hình hoàn chỉnh

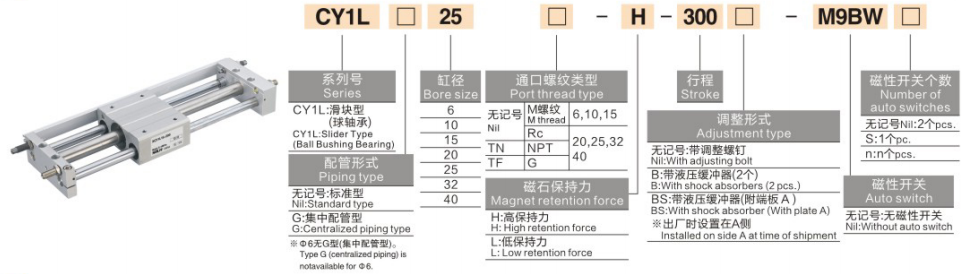

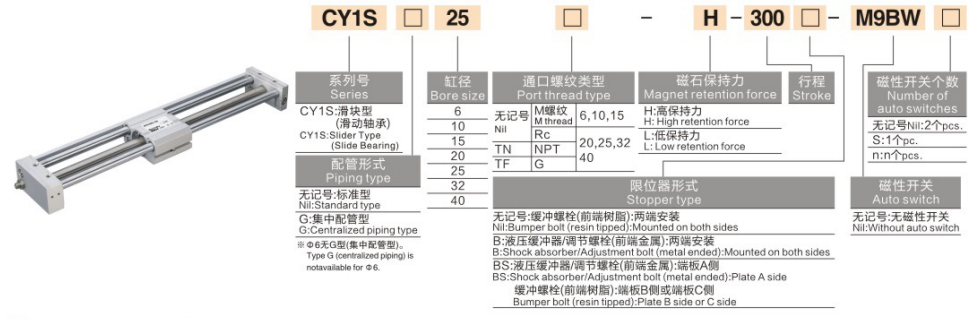

Ví dụ về mẫu: CY1B20-500 | CY1S40-800-M9PL

Ví dụ tham khảo đơn hàng tiêu chuẩn

• CY1B20-500: lỗ khoan 20mm, hành trình 500mm, loại cơ bản không có công tắc từ

• CY1S40-800-M9PL: lỗ khoan 40mm, hành trình 800mm, loại dẫn hướng trượt có công tắc vị trí từ tính

Thông số kỹ thuật cốt lõi (Điều kiện tiêu chuẩn 20oC)

1. Thông số chung cơ bản

• Chế độ hoạt động: Truyền động đồng bộ không tiếp xúc khớp nối từ tác động kép

• Chất lỏng làm việc: Khí nén (tiêu chuẩn vận hành không dầu)

• Nhiệt độ môi trường xung quanh: 5~60oC (không có môi trường làm việc đóng băng)

• Phạm vi áp suất làm việc: 0,18~0,7MPa; Áp suất bằng chứng: 1,05MPa

• Tốc độ hoạt động tiêu chuẩn: 50~500 mm/giây

• Chế độ đệm: Đệm cao su hai đầu tiêu chuẩn; Bộ đệm thủy lực bên ngoài tùy chọn cho các tình huống tốc độ cao

• Lực giữ từ: 49~2450N (tăng dần theo kích thước lỗ khoan)

2. Biểu đồ thông số hiệu suất chính (@0,5MPa)

Nguyên tắc lựa chọn và cấu hình cốt lõi

1. Lựa chọn kích thước lỗ khoan theo tải trọng và lực đẩy

• φ6~φ15 (Chế độ làm việc siêu nhẹ): Thích hợp cho tải trọng 2,5kg, dành riêng cho việc chuyển linh kiện chính xác với hành trình ngắn trong thiết bị điện tử chính xác cỡ nhỏ.

• φ20~φ32 (Nhiệm vụ nhẹ thông thường): Phù hợp với tải trọng nhẹ 4~10kg, lý tưởng cho các hoạt động kéo và đẩy hành trình dài thông thường (<1000mm) trong các dây chuyền sản xuất tự động nói chung.

• φ40~φ63 (Chế độ làm việc trung bình): Áp dụng cho các tình huống tải trung bình 16~40kg, thích ứng hoàn hảo với xử lý hành trình dài và điều kiện làm việc tuần hoàn tần số cao trong thiết bị tự động hóa đóng gói và hậu cần.

2. Lựa chọn mô hình và hệ thống dẫn hướng

• Loại cơ bản CY1B: Mô hình tiết kiệm chi phí nhất không có cấu trúc dẫn hướng tích hợp. Đường ray dẫn hướng tuyến tính bên ngoài là bắt buộc, phù hợp với các dự án và thiết bị nhạy cảm về ngân sách có cấu trúc dẫn hướng dành riêng.

• Loại dẫn hướng trượt CY1S: Được trang bị dẫn hướng ổ trục trượt tích hợp, không cần dẫn hướng phụ trợ bên ngoài cho tải nhẹ (<10kg), có tính năng lắp đặt đơn giản và phổ biến rộng rãi.

• Loại dẫn hướng ổ bi CY1L: Sử dụng cấu trúc ổ bi có độ chính xác cao với khả năng chống trượt cực thấp và tuổi thọ kéo dài, được thiết kế đặc biệt cho các điều kiện làm việc tuần hoàn tốc độ cao và tần số cao.

• Loại có độ chính xác cao CY1H: Được cấu hình với cơ chế dẫn hướng tuyến tính chính xác, đạt được độ chính xác định vị lặp lại lên đến ± 0,02mm, áp dụng cho các tình huống truyền khoảng cách vi mô và định vị có độ chính xác cao.

• Loại cấu hình thấp CY1F: Cấu trúc mỏng được tối ưu hóa với chiều cao tổng thể giảm 29%, giải quyết vấn đề hạn chế về không gian lắp đặt theo chiều dọc cho thiết bị tự động nhỏ gọn.

3. Lựa chọn cấu hình môi trường và chức năng

• Thích ứng môi trường sạch: Thiết kế truyền từ không tiếp xúc không rò rỉ và không bụi đáp ứng các tiêu chuẩn sản xuất hợp vệ sinh; Model CY1S và CY1L được ưa chuộng để vận hành phòng sạch lâu dài.

• Nâng cấp điều kiện làm việc tốc độ cao: Trang bị bộ đệm thủy lực bên ngoài để loại bỏ tác động cuối, hỗ trợ ổn định tốc độ vận hành liên tục lên tới 500mm/s.

• Phản hồi vị trí chính xác: Kết hợp với các công tắc từ dòng D-M9 hoặc dòng D-A9 để nhận ra định vị hành trình đa điểm và đầu ra tín hiệu thời gian thực.

Kịch bản ứng dụng công nghiệp điển hình

• Chuyển vật liệu phòng sạch: Cấu trúc khớp nối từ không gây ô nhiễm được sử dụng rộng rãi để xử lý vật liệu ở khoảng cách xa trong các xưởng không có bụi bán dẫn và LCD, tránh ô nhiễm thứ cấp trong môi trường làm việc sạch sẽ.

• Dịch chuyển phôi của dây chuyền đóng gói: Thiết kế hiệu suất chi phí cao thích ứng với việc đẩy và kéo hành trình dài của các phôi gia công nhẹ và trung bình trong thiết bị đóng gói thực phẩm và dược phẩm, với tỷ lệ hỏng hóc thấp và bảo trì hàng ngày đơn giản.

• Kiểm soát cửa thiết bị tự động: Cấu trúc nhỏ gọn không cần thanh giúp tiết kiệm không gian lắp đặt bên ngoài, thích hợp cho việc đóng mở với hành trình dài của cửa bảo vệ thiết bị và tấm chắn bụi.

• Định vị dây chuyền lắp ráp hành trình dài: Hợp tác với các mô-đun dẫn hướng phù hợp để đạt được khả năng định vị chính xác ổn định trong hành trình siêu dài 1~1,5m, đáp ứng nhu cầu định vị theo chu kỳ liên tục của dây chuyền sản xuất.

• Giải pháp thay thế kinh tế: Một sự thay thế lý tưởng với chi phí thấp cho dòng CY3 giá cao trong các dự án tự động hóa có ngân sách hạn chế, đáp ứng đầy đủ các yêu cầu truyền động tuyến tính hành trình dài cơ bản.

So sánh hiệu suất cốt lõi của dòng CY1 và CY3

Hướng dẫn lựa chọn nhanh ba bước

1. Xác nhận kích thước lỗ khoan: Tính toán lực đẩy cần thiết dựa trên trọng lượng tải với hệ số an toàn ≥2. Quy tắc khuyến nghị: 2,5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Xác nhận loại mô hình: Chọn CY1B vì ngân sách cực thấp; CY1S để lắp đặt không cần hướng dẫn tải trọng nhẹ; CY1L để vận hành tần số cao tốc độ cao; CY1H cho nhu cầu định vị có độ chính xác cao.

3. Xác nhận thông số kỹ thuật đột quỵ: Chọn hành trình 50~1000mm tiêu chuẩn để sử dụng thông thường; hành trình mở rộng tùy chọn lên tới 1500mm cho nhu cầu lái xe đường dài trung bình.

Tóm tắt một câu

     Xi lanh không trục khớp nối từ cổ điển dòng SOLH CY1 là thiết bị truyền động sạch không rò rỉ kinh tế với các mô hình dẫn hướng đa dạng, đóng vai trò là giải pháp dẫn động tuyến tính hành trình dài cơ bản thân thiện với ngân sách cho thiết bị tự động hóa chung và phòng sạch tải nhẹ-trung bình.
