Xi lanh thanh dẫn hướng mỏng nhỏ gọn dòng MGP | Xi lanh khí nén không quay có độ cứng cao

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm & Đặc điểm cấu trúc

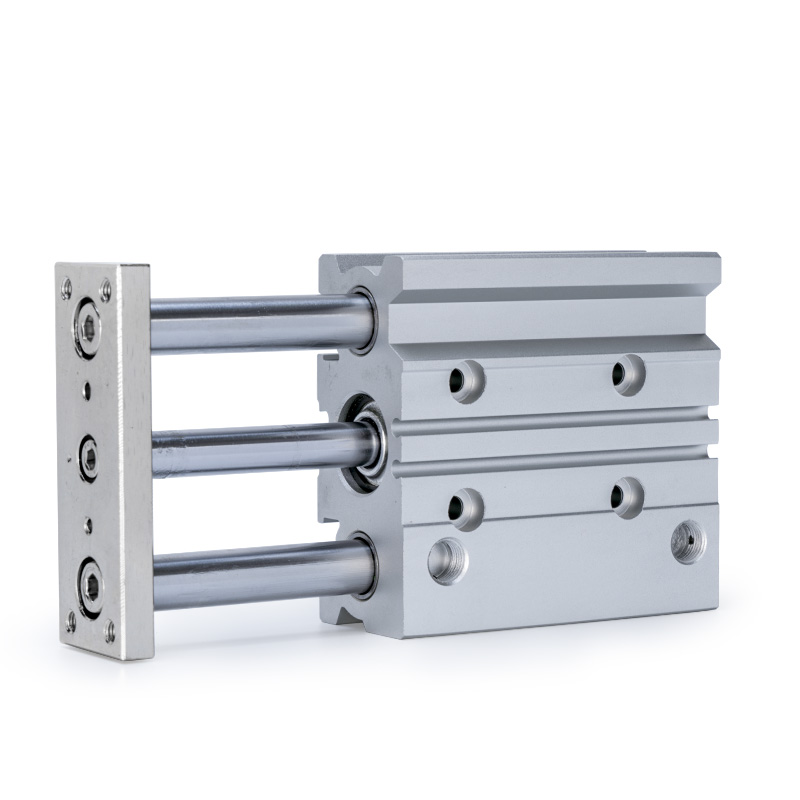

     Dòng SOLH MGP là xi lanh thanh dẫn hướng kép loại mỏng có độ cứng cao tích hợp thân xi lanh, thanh dẫn hướng kép và vòng bi chính xác. Với tính năng chống xoắn tích hợp và khả năng chịu tải ngang mạnh mẽ, nó không yêu cầu cơ chế dẫn hướng bên ngoài. Với thân phẳng siêu mỏng và thiết kế nhẹ (trọng lượng giảm 17%~24% so với xi lanh thông thường), nó hoàn toàn phù hợp với bố cục tự động hóa nhỏ gọn cho các tình huống ép, định vị, nâng và chuyển phôi. Ba loại vòng bi có thể hoán đổi cho nhau đáp ứng các điều kiện làm việc hạng nặng, tốc độ cao và cực kỳ chính xác, hiện thực hóa các giải pháp truyền động tuyến tính phổ quát toàn cảnh.

Ưu điểm về kết cấu cốt lõi

• Thiết kế thanh dẫn hướng kép đồng trục: Pít-tông và thanh dẫn hướng kép sử dụng bố cục đồng trục tích hợp để đảm bảo hoạt động đồng bộ, loại bỏ hiệu quả độ lệch và xoắn trong quá trình di chuyển, đồng thời cải thiện đáng kể độ cứng và độ ổn định tổng thể.

• Bộ đệm nhiều loại tùy chọn: Bộ đệm cao su hai đầu tiêu chuẩn cho hoạt động ổn định thông thường; đệm đệm khí tùy chọn (loại AZ, có sẵn cho lỗ khoan ≥20mm) để loại bỏ tác động cứng nhắc trong quá trình chuyển động theo chu kỳ tải nặng và tốc độ cao.

• Thân máy siêu mỏng nhẹ: Cấu trúc mỏng phẳng được tối ưu hóa giúp tiết kiệm không gian lắp đặt và giảm trọng lượng tổng thể của thiết bị, phù hợp với thiết kế thiết bị tự động nhỏ gọn có tính tích hợp cao.

• Rãnh từ tính tích hợp: Rãnh thanh dẫn hướng dành riêng để lắp đặt công tắc từ trực tiếp mà không cần thêm giá đỡ, cho phép cấu hình phản hồi tín hiệu vị trí đơn giản và gọn gàng.

Dòng phụ ba lõi (Phân loại vòng bi & Cơ sở lựa chọn khóa)

     Sê-ri MGP được chia thành ba mô hình phụ dựa trên cấu trúc ổ trục bên trong, bao gồm các kịch bản siêu chính xác tốc độ cao, chịu mài mòn và độ chính xác bằng 0, ma sát thấp, là cơ sở cốt lõi để lựa chọn mô hình nhanh chóng.

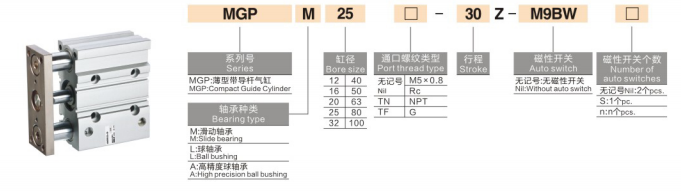

Quy tắc đặt tên mô hình hoàn chỉnh

Ví dụ về mẫu: MGPM20-50Z-M9B

1.Định nghĩa phân đoạn mã

• Mã loạt: MGP + hậu tố vòng bi (M/L/A), đại diện cho xi lanh thanh dẫn hướng kép loại mỏng với các cấu hình vòng bi khác nhau

• Kích thước lỗ khoan: 12/16/20/25/32/40/50/63/80/100 (mm, đầy đủ thông số kỹ thuật tiêu chuẩn công nghiệp)

• Chiều dài hành trình: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300mm (phạm vi hành trình đầy đủ tiêu chuẩn)

• Cấu hình vòng đệm & vòng từ

￮ Z: Loại tiêu chuẩn, đệm cao su hai đầu + vòng từ tích hợp, tương thích với lắp đặt công tắc từ

￮ AZ: Loại đệm đệm khí (chỉ dành cho lỗ khoan ≥20mm), chống va đập hiệu quả khi vận hành tốc độ cao và tải nặng

￮ Không có hậu tố: Không có vòng từ, không thể lắp đặt công tắc từ

• Công tắc từ: Tùy chọn M9B, A93, D-M9N và các mẫu khác, được lắp trực tiếp vào các rãnh của thanh dẫn hướng mà không cần giá đỡ

2.Ví dụ về thứ tự điển hình

• MGPM20-50Z: lỗ khoan 20mm, hành trình 50mm, ổ trượt, đệm cao su tiêu chuẩn có vòng từ

• MGPL25-100Z-A93: Lỗ khoan 25mm, hành trình 100mm, loại vòng bi tốc độ cao, có công tắc từ A93

• MGPA32-75AZ: Lỗ khoan 32mm, hành trình 75mm, ổ trục có độ chính xác cao, đệm đệm khí giúp vận hành chống va đập với độ chính xác cao

Thông số kỹ thuật cốt lõi chung

(Điều kiện thử nghiệm tiêu chuẩn: nhiệt độ bình thường 20oC, áp suất làm việc định mức)

• Chế độ hoạt động: Chuyển động tịnh tiến tác dụng kép

• Phạm vi áp suất làm việc: 0,12~1,0MPa; Áp suất khởi động tối thiểu: 0,1MPa

• Bằng chứng áp lực: 1,5MPa

• Nhiệt độ môi trường xung quanh: -10oC~60oC (yêu cầu môi trường không có băng)

• Tốc độ vận hành: 50~500mm/s (MGPL tối đa 500mm/s; MGPM/MGPA tối đa 400mm/s)

• Chế độ đệm: Đệm cao su hai đầu tiêu chuẩn; đệm đệm khí tùy chọn cho lỗ khoan 20 ~ 100mm

• Độ chính xác không quay: MGPM ±0,05~0,07mm; MGPL ±0,03~0,05mm; MGPA ±0,01mm

Thông số kích thước cổng

• Đường kính 12/16mm: M5×0.8

• Đường kính 20/25/32mm: PT1/8

• Đường kính 40/50mm: PT1/4

• Đường kính 63/80/100mm: PT3/8

Dữ liệu lực đẩy và lực căng lý thuyết (@0,5MPa, Đơn vị: N)

Hướng dẫn lựa chọn nhanh một câu

1. Lựa chọn mẫu vòng bi: Chọn MGPM cho môi trường chịu tải nặng, chịu mài mòn và bụi bặm; chọn MGPL để đạp xe tốc độ cao, ma sát thấp và thường xuyên; chọn MGPA cho nhu cầu định vị cực kỳ chính xác và độ chính xác lặp lại cao.

2. Cấu hình vòng từ: Chọn hậu tố Z cho thiết bị yêu cầu phát hiện vị trí và phản hồi tín hiệu; chọn loại cơ bản không phải Z nếu không cần chức năng chuyển đổi.

3. Lựa chọn chế độ đệm: Sử dụng đệm khí AZ cho điều kiện làm việc tốc độ cao, hành trình dài và tác động lớn; đệm cao su tiêu chuẩn có thể áp dụng cho các tình huống chung thông thường.

4. Kết hợp lỗ khoan và hành trình: Lựa chọn kích thước lỗ khoan phù hợp theo yêu cầu tải trọng và lực đẩy thực tế; phạm vi hành trình tiêu chuẩn là 5 ~ 300mm để đáp ứng hầu hết các nhu cầu tự động hóa công nghiệp.

Kịch bản ứng dụng điển hình

• Tự động hóa điện tử: Định vị bo mạch PCB, ép linh kiện, nâng mô-đun vi mô và lắp ráp chính xác các bộ phận điện tử.

• Thiết bị phát hiện chính xác: Nâng đầu dò phát hiện, định vị và kẹp phôi, lắp và hiệu chuẩn có độ chính xác cao.

• Máy móc đóng gói & hậu cần: Chuyển phôi ở khoảng cách ngắn, kích và định vị vật liệu, hoạt động cấp phôi qua lại ổn định.

• Tự động hóa công nghiệp tổng hợp: Thiết bị nhỏ gọn hạn chế định vị, dập phụ, vận hành tuần hoàn tải nặng tốc độ thấp trong xưởng nhiều bụi.

Tóm tắt một câu

     Xy lanh thanh dẫn hướng nhỏ gọn dòng SOLH MGP tích hợp ba cấu hình vòng bi để đáp ứng các tình huống tải nặng, tốc độ cao và siêu chính xác, có độ cứng cao, khả năng chịu tải ngang mạnh mẽ và thiết kế tiết kiệm không gian, đóng vai trò là xi lanh dẫn động tuyến tính dẫn hướng kép phổ biến nhất cho tự động hóa công nghiệp.
