Xi lanh thanh dẫn hướng nhỏ gọn dòng MGQ

Xi lanh thanh dẫn hướng nhỏ gọn dòng MGQ | Xi lanh khí nén chống quay có độ cứng cao

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm & Đặc điểm cấu trúc cốt lõi

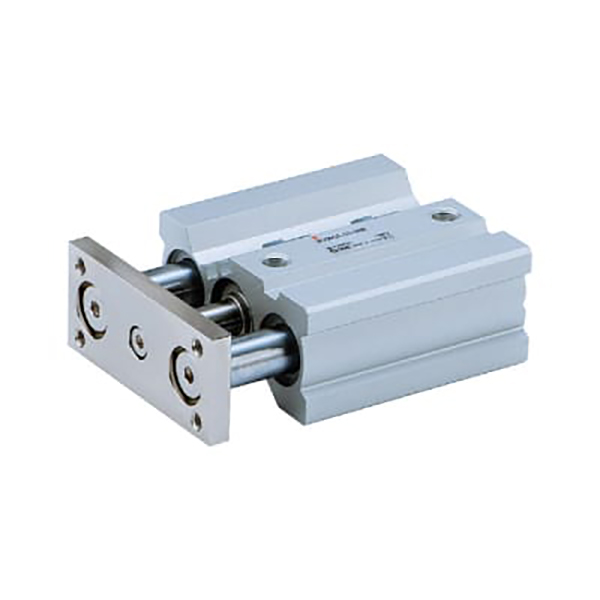

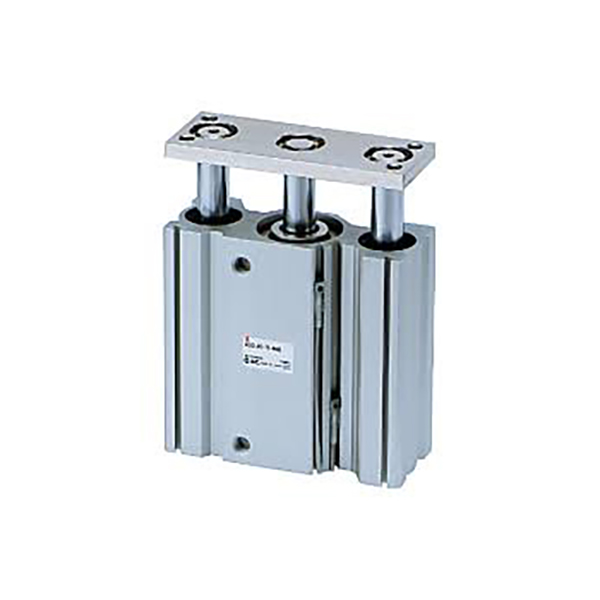

     Dòng SOLH MGQ là xi lanh thanh dẫn hướng tích hợp mỏng được thiết kế cho các trạm tự động hóa có không gian hạn chế. Sử dụng cấu trúc thanh dẫn hướng tích hợp siêu mỏng, nó mang lại khả năng chịu tải ngang vượt trội và hiệu suất chống xoay có độ chính xác cao. Bao phủ phạm vi lỗ khoan đầy đủ từ φ12mm đến φ100mm, dòng sản phẩm này cung cấp hai cấu hình ổ trục lõi: ổ trục trượt MGQM và ổ bi MGQL. Nó được áp dụng rộng rãi cho các tình huống đẩy, nâng, dừng phôi và định vị chính xác yêu cầu lắp đặt nhỏ gọn, dẫn hướng cứng nhắc và vận hành không bị lệch.

Ưu điểm kết cấu chính

• Thân máy tích hợp siêu mỏng: Các thanh dẫn hướng và thân xi lanh được đúc liền khối, cắt giảm 50% độ dày tổng thể so với các xi lanh thanh dẫn hướng truyền thống. Đây là sự lựa chọn tối ưu cho thiết kế thiết bị cực kỳ nhỏ gọn và bố trí lắp đặt có không gian hạn chế.

• Cấu trúc có độ cứng cao dẫn hướng kép: Hỗ trợ thanh dẫn hướng kép đối xứng giúp tăng cường đáng kể khả năng chịu tải bên, với khả năng chịu tải bên cao hơn gấp đôi so với xi lanh có nút chặn thông thường. Nó có hiệu quả chống lại sự uốn cong và xoắn, thích ứng với tải trọng lệch tâm và các điều kiện làm việc va đập.

• Độ chính xác chống xoay hàng đầu: Loại ổ bi MGQL đạt được độ chính xác không quay cực cao là ±0,04°~±0,08° (độ chính xác cao hơn với lỗ khoan lớn hơn); Loại vòng bi trượt MGQM cung cấp độ chính xác định vị ổn định ở mức ±0,05°~±0,10°, đáp ứng các nhu cầu định vị chính xác đa dạng.

• Cấu hình vòng bi kép cho các kịch bản đầy đủ: Vòng bi trượt (MGQM) dành cho môi trường chịu tải nặng, nhiều bụi và khắc nghiệt với chi phí thấp; ổ bi (MGQL) cho chuyển động ma sát thấp cực kỳ êm ái và đạp xe chính xác ở tần số cao.

• Cấu hình cao cấp tiêu chuẩn: Vòng từ tích hợp giúp tương thích với công tắc từ, bộ đệm cao su hai đầu giúp vận hành ổn định và thiết kế không cần dầu, phù hợp với môi trường công nghiệp sạch.

• Thông số kỹ thuật tiêu chuẩn đầy đủ: Kích thước lỗ khoan hoàn chỉnh từ φ12mm đến φ100mm, với hành trình tiêu chuẩn từ 25mm đến 250mm, đáp ứng hầu hết các tình huống lái xe tự động hóa tải trung bình và lớn.

Quy tắc đặt tên mô hình hoàn chỉnh

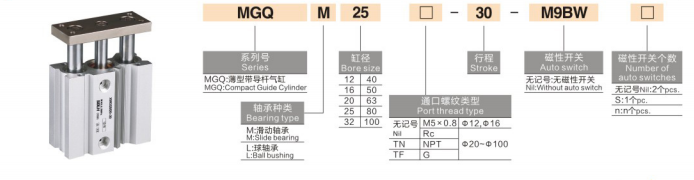

Ví dụ về mẫu: MGQM32-50-M9BW-XB6

Ví dụ tham khảo đơn hàng tiêu chuẩn

• MGQM25-30: lỗ khoan 25mm, hành trình 30mm, ổ trượt loại tiêu chuẩn

• MGQL40-75-2M9B: Lỗ khoan 40mm, hành trình 75mm, loại ổ bi có công tắc từ kép

• MGQM50-100-XB6: lỗ khoan 50mm, hành trình 100mm, model ổ trục trượt chịu nhiệt độ cao

Thông số kỹ thuật cốt lõi tiêu chuẩn

(Điều kiện thử nghiệm tiêu chuẩn: nhiệt độ bình thường 20oC, áp suất định mức 0,5MPa)

1. Thông số hiệu suất chung

• Phạm vi áp suất làm việc: 0,12~1,0MPa (φ12/16); 0,1~1,0MPa (φ20~100)

• Nhiệt độ môi trường xung quanh: -10oC~60oC (môi trường thông thường không có băng); -10oC ~ 150oC (phiên bản nhiệt độ cao XB6)

• Tốc độ vận hành của pít-tông: 50~500mm/s (φ12~63); 50~400mm/s (lỗ khoan lớn φ80/100)

• Chế độ đệm: Đệm cao su hai đầu tiêu chuẩn; đệm đệm khí tùy chọn cho điều kiện làm việc có tác động cao

• Chế độ bôi trơn: Vận hành không cần dầu, thích hợp cho nhà xưởng sạch sẽ

2. Dữ liệu lực đẩy lý thuyết (@0,5MPa, Đơn vị: N)

3. Dữ liệu trọng lượng sản phẩm (Đột quỵ 50mm, Đơn vị: kg)

So sánh lựa chọn lõi MGQM và MGQL

Phương pháp lắp đặt & Kịch bản ứng dụng điển hình

1. Thiết kế đa ngàm linh hoạt

• Gắn thân trực tiếp: Các lỗ vít dành riêng trên bề mặt trên, dưới và bên để cố định trực tiếp; các mẫu trên φ32mm có rãnh công tắc 4 mặt để lắp đặt công tắc từ đa hướng, cho phép lắp ráp và bảo trì nhanh chóng.

• Gắn phụ trợ tùy chọn: Có sẵn các phụ kiện mặt bích (F) và giá đỡ chân (L), hỗ trợ bố trí đa góc ngang và dọc để thích ứng với các thiết kế kết cấu thiết bị đa dạng.

2. Ứng dụng công nghiệp cốt lõi

• Tự động hóa dây chuyền băng tải: Dừng phôi, định vị pallet và nâng vật liệu; Khả năng chống va đập mạnh ngăn ngừa sự lệch phôi trong quá trình vận chuyển và hạn chế tốc độ cao.

• Gia công chính xác điện tử 3C: Đẩy chốt PCB, định vị uốn đầu cuối và dịch phôi nhẹ; độ chính xác chống xoay cao đảm bảo lắp ráp chính xác không bị lệch.

• Máy đóng gói: Dẫn động vách ngăn vật liệu, chuyển cổng silo và đẩy vật liệu ở khoảng cách ngắn; Thân máy siêu mỏng thích ứng hoàn hảo với cách bố trí thiết bị đóng gói nhỏ gọn.

• Tự động hóa công nghiệp tổng hợp: Nâng đồ gá, đẩy bộ phận và truyền tải lệch tâm; thay thế tổ hợp xi lanh + thanh dẫn hướng riêng biệt truyền thống để đơn giản hóa cấu trúc thiết bị và giảm chi phí.

So sánh toàn diện dòng MGQ, MGP và MGG

Hướng dẫn lựa chọn nhanh ba bước

1. Lựa chọn kích thước lỗ khoan: Tính toán lực đẩy yêu cầu dựa trên tải trọng thực tế; chọn kích thước lỗ khoan với lực đẩy lý thuyết ≥ tải trọng thực tế × 1,5, dự trữ 50% biên độ an toàn để tránh quá tải.

2. Lựa chọn loại vòng bi: Chọn ổ trượt MGQM cho điều kiện làm việc chịu tải nặng, bụi bặm và lệch tâm; chọn ổ bi MGQL để định vị có độ chính xác cao và chuyển động tuần hoàn tần số cao.

3. Lựa chọn cấu hình chức năng

￮ Nhu cầu phát hiện vị trí: Trang bị công tắc từ M9B/M9BW (có thể lắp đặt 4 mặt cho lỗ khoan ≥32mm)

￮ Môi trường nhiệt độ cao: Chọn tùy chọn chịu nhiệt độ cao -XB6 (tối đa 150oC)

￮ Hoạt động có tác động cao: Nâng cấp lên đệm đệm khí tùy chọn (tiêu chuẩn với đệm cao su)

Tóm tắt một câu

     Xy lanh thanh dẫn hướng siêu mỏng có độ cứng cao dòng SOLH MGQ tích hợp thiết kế tiết kiệm không gian, khả năng chịu tải chống ngang mạnh mẽ và độ chính xác chống xoay cực cao, cung cấp các giải pháp dẫn động tuyến tính có độ ổn định cao và tiết kiệm chi phí cho các trạm dừng, nâng và đẩy tự động hóa hạng nặng, chính xác và nhỏ gọn.
