Xi lanh không trục khớp nối từ dòng CY3 | Loại gắn trực tiếp CY3B Cơ bản / CY3R

Xi lanh không trục khớp nối từ dòng CY3 | Loại gắn trực tiếp CY3B Cơ bản / CY3R

Thương hiệu: SOLH của Richge Technology

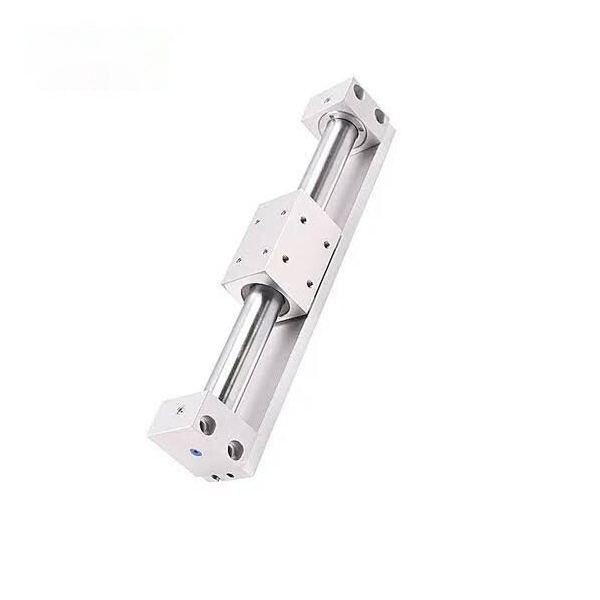

CY3R
CY3B

Tổng quan về sản phẩm

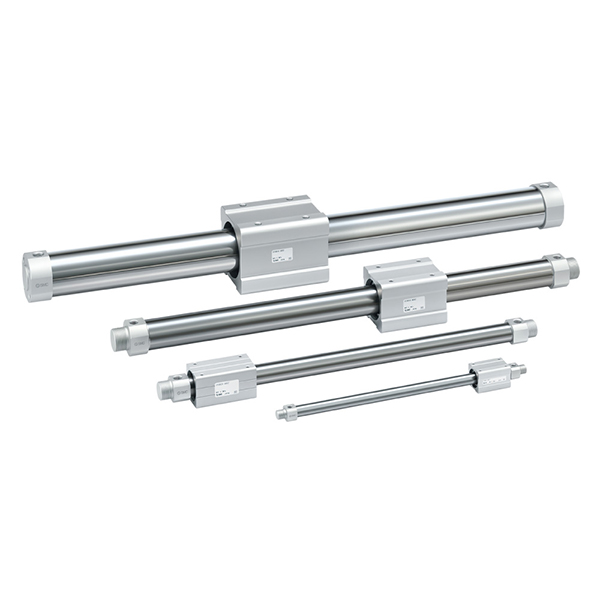

     Dòng SOLH CY3 là loại xi lanh không trục khớp nối từ được nâng cấp dựa trên dòng SMC CY1 cổ điển, được chia thành hai mẫu chính: loại cơ bản CY3B không có bề mặt lắp và loại lắp trực tiếp CY3R. Nó sử dụng cấu trúc truyền động không tiếp xúc từ tính được bao bọc hoàn toàn, thực hiện chuyển động đồng bộ của piston bên trong và bàn trượt bên ngoài thông qua khớp nối từ tính mạnh. Với đặc tính không rò rỉ, vận hành không bụi và không ô nhiễm, hành trình cực dài và lắp đặt nhỏ gọn, nó được áp dụng rộng rãi cho các tình huống lái xe tuyến tính đường dài, tải nhẹ đến trung bình, cấp độ sạch. Với phạm vi lỗ khoan từ φ6 đến φ63mm và hành trình tối đa 5000mm, nó tiết kiệm 50% không gian lắp đặt so với xi lanh thanh giằng truyền thống và đóng vai trò là giải pháp truyền động hành trình dài sạch được ưu tiên cho dây chuyền sản xuất tự động tiêu chuẩn cao.

Định vị cốt lõi và các tính năng cấu trúc

• Truyền khớp nối từ & Vận hành sạch không rò rỉ: Piston và bàn trượt áp dụng truyền động đồng bộ từ tính với thiết kế thùng xi lanh được bao kín hoàn toàn. Không cần piston nào kéo dài ra ngoài, đạt được độ kín khí hoàn toàn, không rò rỉ và không gây ô nhiễm bụi. Nó hoàn toàn phù hợp với các môi trường sản xuất nghiêm ngặt như chế biến thực phẩm, thiết bị y tế và thiết bị điện tử bán dẫn.

• Phiên bản nâng cấp CY1 với độ bền nâng cao: So với dòng CY1 truyền thống, chiều dài vòng chịu mài mòn tăng 70%, cải thiện hiệu quả khả năng chịu lực và độ ổn định trượt. Bộ giữ bôi trơn tích hợp của vòng chống bụi tạo thành màng bôi trơn bảo vệ lâu dài, giảm áp suất làm việc tối thiểu xuống 0,12MPa và kéo dài tuổi thọ sử dụng đáng kể. Ngoại trừ thông số kỹ thuật φ6, tất cả các mẫu khác vẫn giữ nguyên kích thước lắp đặt như CY1 để thay thế và nâng cấp trực tiếp.

• Cấu trúc tối giản loại cơ bản CY3B: Nòng xi lanh trơn không có bề mặt lắp đặt riêng và cần có giá đỡ hai đầu để cố định. Bàn trượt không được trang bị cấu trúc dẫn hướng tích hợp, vì vậy bắt buộc phải có các thanh dẫn hướng tuyến tính bên ngoài hoặc thanh dẫn hướng để ngăn ngừa tải lệch tâm và lỗi tách từ.

• Bộ đệm cao su tiêu chuẩn & Thông số kỹ thuật tùy chọn tốc độ cao: Bộ đệm cao su hai đầu tích hợp giúp hấp thụ tác động khi vận hành và giảm tiếng ồn khi vận hành để vận hành ổn định theo chu kỳ thông thường. Thông số kỹ thuật tốc độ cao X160 tùy chọn hỗ trợ tốc độ vận hành tối đa 1500mm/s để thích ứng với điều kiện làm việc chuyển động nhanh tần số cao.

• Lắp đặt công tắc từ thuận tiện: Các rãnh công tắc dành riêng ở cả hai bên của thân xi lanh tương thích với các công tắc từ dòng D-M9, thực hiện phản hồi vị trí theo thời gian thực linh hoạt và chính xác để định vị hành trình.

Quy tắc mã hóa mô hình hoàn chỉnh

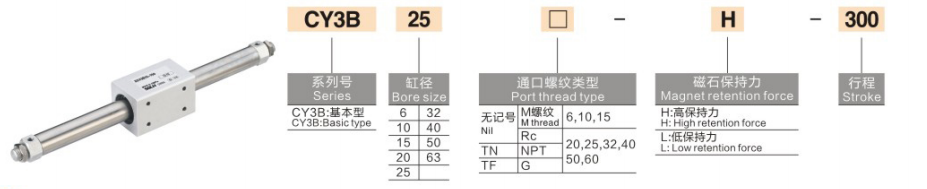

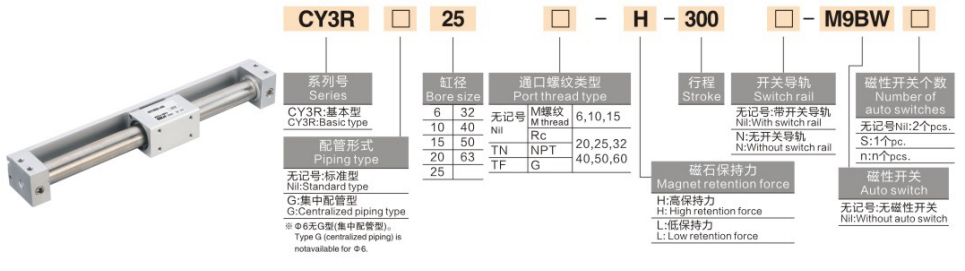

1. Ví dụ về mẫu: CY3B20-500 | CY3B40-800-M9PL

2. Ví dụ tham khảo đơn hàng tiêu chuẩn

• CY3B20-500: lỗ khoan 20mm, hành trình 500mm, loại cơ bản không có công tắc từ

• CY3B40-800-M9PL: lỗ khoan 40mm, hành trình 800mm, loại cơ bản có công tắc vị trí từ tính

Thông số kỹ thuật cốt lõi (Điều kiện tiêu chuẩn 20oC)

1 Thông số kỹ thuật chung cơ bản

• Chế độ hoạt động: Truyền động không tiếp xúc khớp nối từ tác động kép

• Chất lỏng làm việc: Khí nén (tiêu chuẩn vận hành không dầu)

• Nhiệt độ môi trường xung quanh: 5~60oC (không có môi trường đóng băng)

• Phạm vi áp suất làm việc: 0,12~0,7MPa; Áp suất bằng chứng: 1.0MPa

• Tốc độ vận hành: 50~500mm/s (tiêu chuẩn); tối đa 1500mm/s (thông số tốc độ cao X160 tùy chọn)

• Chế độ đệm: Đệm cao su hai đầu tiêu chuẩn

• Lực giữ từ: 19,6~2450N (tăng theo kích thước lỗ khoan)

2 Biểu đồ thông số hiệu suất chính (@0,5MPa)

Nguyên tắc lựa chọn và cấu hình cốt lõi

1 Lựa chọn kích thước lỗ khoan theo tải trọng và lực đẩy

• φ6~φ15 (Chế độ làm việc siêu nhẹ): Thích hợp cho tải trọng 2,5kg, dành riêng cho việc truyền chuyển chính xác trong hành trình ngắn của các linh kiện nhỏ trong thiết bị điện tử và y tế.

• φ20~φ32 (Nhiệm vụ nhẹ thông thường): Phù hợp với tải trọng nhẹ 4~10kg, lý tưởng cho việc đẩy và kéo hành trình dài thông thường (<1000mm) trong các dây chuyền sản xuất tự động nói chung.

• φ40~φ63 (Chế độ làm việc trung bình): Áp dụng cho các tình huống tải trung bình 16~40kg, hoàn hảo cho việc xử lý hành trình dài nặng và hoạt động tuần hoàn tần số cao trong ngành công nghiệp thực phẩm và đóng gói.

2 Lựa chọn hệ thống hành trình và dẫn hướng

• Phạm vi hành trình: Hành trình tiêu chuẩn bao gồm 50~1000mm; hành trình siêu dài mở rộng lên tới 5000mm cho nhu cầu lái xe đường dài đặc biệt.

• Thiết kế dẫn hướng bên ngoài bắt buộc: Loại cơ bản CY3B không có cấu trúc dẫn hướng tích hợp. Các thanh trượt hoặc thanh dẫn hướng tuyến tính bên ngoài phải được trang bị để hỗ trợ tải trọng và ngăn ngừa hiện tượng tách từ do lực lệch tâm gây ra.

• Phương pháp sửa chữa tiêu chuẩn: Được cố định bằng giá đỡ hai đầu tùy chọn với thân hình trụ treo và không có ma sát tiếp xúc, đảm bảo hoạt động khớp nối nam châm ổn định.

3 Lựa chọn cấu hình môi trường và chức năng

• Ưu Tiên Cho Môi Trường Sạch: Thiết kế không rò rỉ và không ô nhiễm thích ứng với điều kiện làm việc vô trùng và không bụi nghiêm ngặt trong ngành công nghiệp thực phẩm, y tế và bán dẫn điện tử.

• Nâng cấp điều kiện làm việc tốc độ cao: Chọn thông số kỹ thuật tốc độ cao X160 tùy chọn (tối đa 1500mm/s), được trang bị bộ đệm thủy lực bên ngoài để loại bỏ tác động ở tốc độ cao và đảm bảo vận hành ổn định.

• Phản hồi vị trí chính xác: Trang bị công tắc từ dòng D-M9 để nhận biết phản hồi tín hiệu và định vị hành trình chính xác hai điểm hoặc đa điểm.

CY3B so với CY3R | So sánh sự khác biệt về mô hình

Kịch bản ứng dụng công nghiệp điển hình

• Chuyển vật liệu phòng sạch: Cấu trúc khớp nối từ không rò rỉ và không bụi lý tưởng cho việc xử lý vật liệu ở khoảng cách xa trong các xưởng điện tử, chất bán dẫn và y tế không có bụi mà không làm ô nhiễm môi trường sạch sẽ.

• Dây chuyền đóng gói thực phẩm và đồ uống: Thùng xi lanh bằng thép không gỉ chống gỉ với bề mặt dễ lau chùi thích ứng với các tiêu chuẩn sản xuất hợp vệ sinh, thích hợp cho việc dịch chuyển hành trình dài của các phôi gia công nhẹ và trung bình trong thiết bị chế biến thực phẩm.

• Lái xe cửa & nắp thiết bị: Thiết kế không cần mở rộng giúp tiết kiệm không gian bên ngoài, áp dụng hoàn hảo cho việc đóng mở hành trình dài nhỏ gọn của cửa bảo vệ thiết bị tự động và vỏ che chắn.

• Nền tảng định vị chính xác hành trình dài: Hợp tác với các ray dẫn hướng có độ chính xác cao bên ngoài để đạt được độ chính xác định vị lặp lại ổn định, thích hợp cho việc định vị chính xác ở khoảng cách xa 1 ~ 2m và vận chuyển theo chu kỳ của dây chuyền lắp ráp.

• Thay thế tiết kiệm không gian cho xi lanh thanh giằng: Giải quyết vấn đề chiếm dụng không gian của xi lanh thanh giằng truyền thống trong các tình huống hành trình dài (>500mm), giảm 50% không gian lắp đặt thiết bị tổng thể đối với thiết kế thiết bị nhỏ gọn.

Hướng dẫn lựa chọn nhanh ba bước

1. Xác nhận kích thước lỗ khoan: Tính toán lực đẩy cần thiết dựa trên trọng lượng tải với hệ số an toàn ≥2. Quy tắc khuyến nghị: 2,5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Xác nhận thông số kỹ thuật đột quỵ: Chọn hành trình tiêu chuẩn 50~1000mm cho nhu cầu thông thường; chọn thông số kỹ thuật mở rộng cho hành trình siêu dài lên tới 5000mm.

3. Kết hợp cấu hình chức năng: Ưu tiên lựa chọn điều kiện làm việc sạch sẽ, không ô nhiễm; nâng cấp lên thông số tốc độ cao X160 + bộ đệm thủy lực để vận hành nhanh; thêm công tắc từ dòng D-M9 để phát hiện vị trí theo thời gian thực.

Tóm tắt một câu

     Xi lanh không trục khớp nối từ dòng SOLH CY3 là thiết bị truyền động không dầu cấp sạch CY1 được nâng cấp, không rò rỉ, hành trình siêu dài 5000mm, áp suất khởi động thấp và kiểu lắp kép, đóng vai trò là giải pháp truyền động tuyến tính hành trình dài tiết kiệm không gian tối ưu cho thiết bị tự động hóa sạch tải nhẹ-trung bình.
