Xi lanh thanh dẫn hướng hành trình dài hạng nặng dòng MGG | Xi lanh khí nén có độ cứng cực cao

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm & Đặc điểm cấu trúc cốt lõi

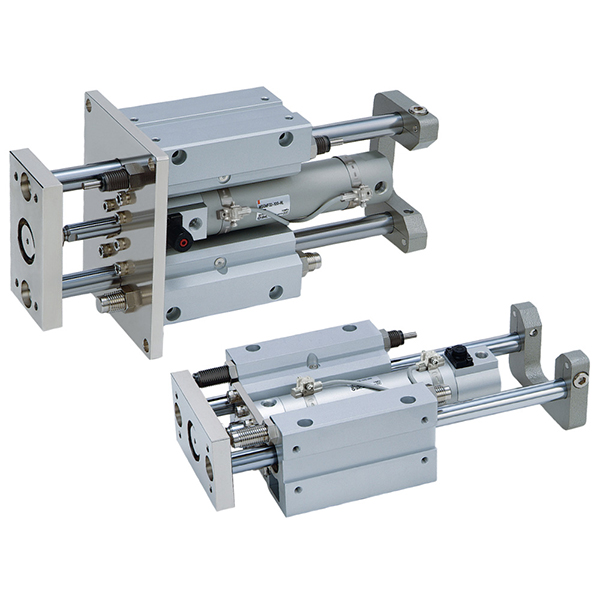

     Dòng SOLH MGG là xi lanh thanh dẫn hướng hành trình dài hạng nặng chuyên nghiệp có ống xi lanh tròn + cấu trúc thanh dẫn hướng kép bên ngoài. Được thiết kế để có độ cứng cực cao, khả năng chịu tải ngang cực cao, hoạt động ổn định trong thời gian dài và hiệu suất chống xoay có độ chính xác cao, dòng sản phẩm này bao gồm các kích thước lỗ khoan từ φ20mm đến φ100mm, cung cấp hai mẫu có thể cấu hình: loại ổ trục trượt hợp kim carbon MGGM và loại ổ bi có độ chính xác cao MGGL. Nó được thiết kế đặc biệt cho các điều kiện làm việc dài, tải nặng, va đập cao và lệch tâm, được ứng dụng rộng rãi trong các trạm nâng, dịch, dừng và đẩy tự động.

Ưu điểm kết cấu chính

• Cấu trúc hạng nặng có độ cứng cực cao: Sử dụng ống trụ tròn dày và thanh dẫn hướng kép bên ngoài đường kính lớn với thiết kế nhịp rộng, dòng MGG mang đến khả năng chống uốn, xoắn và lực ngang hàng đầu trong ngành. Khả năng chịu tải bên của nó đạt hơn 3 lần so với xi lanh thông thường, đảm bảo không bị võng khi di chuyển dài và không bị lệch khi chịu tải nặng.

• Hiệu suất hành trình dài hàng đầu trong ngành: Dòng sản phẩm đầy đủ hỗ trợ hành trình tiêu chuẩn tối đa 1300mm, vượt xa giới hạn hành trình của dòng MGP và MGQ. Nó thích ứng hoàn hảo với việc vận chuyển vật liệu ở khoảng cách xa, nâng nền tảng di chuyển cao và các tình huống lái xe tuyến tính mở rộng.

• Cấu hình vòng bi kép cho các kịch bản đầy đủ

￮ MGGM (Vòng bi trượt): Được trang bị ống lót trượt bằng hợp kim carbon, nó có khả năng chịu tải ngang, chống va đập và chống mài mòn vượt trội, là lựa chọn hàng đầu cho các điều kiện làm việc khắc nghiệt chịu tải nặng, bụi bặm và chịu va đập cao.

￮ MGGL (Vòng bi): Sử dụng vòng bi tuyến tính có độ chính xác cao, nó đạt được ma sát cực thấp, chuyển động hành trình cực kỳ trơn tru và chu kỳ tần số cao ổn định, lý tưởng cho việc định vị hành trình dài chính xác và chuyển động tịnh tiến tốc độ cao.

• Bộ đệm thủy lực tích hợp tiêu chuẩn: Khác với các xi lanh đệm cao su thông thường, dòng MGG được trang bị bộ đệm thủy lực tích hợp hai đầu như cấu hình tiêu chuẩn. Nó hấp thụ hiệu quả năng lượng va chạm lớn được tạo ra bởi chuyển động dài và tốc độ cao, loại bỏ tiếng ồn va chạm và bảo vệ thiết bị cũng như phôi khỏi hư hỏng do va đập.

• Độ chính xác chống xoay cực cao: Đạt được độ chính xác chống xoay đặc biệt ±0,02°~±0,07°, với kích thước lỗ khoan lớn hơn mang lại độ chính xác cao hơn. Model φ100mm đạt độ chính xác tối đa ±0,02°, đảm bảo định vị lặp lại cực kỳ ổn định và đáng tin cậy.

• Thiết kế mô-đun ít bảo trì: Thân xi lanh và khung dẫn hướng sử dụng cấu trúc mô đun độc lập, cho phép thay thế riêng các bộ phận ống xi lanh và piston, giúp giảm đáng kể chi phí bảo trì sau này. Rãnh chuyển đổi từ tính đa hướng hỗ trợ lắp đặt phát hiện vị trí linh hoạt.

Quy tắc đặt tên mô hình hoàn chỉnh

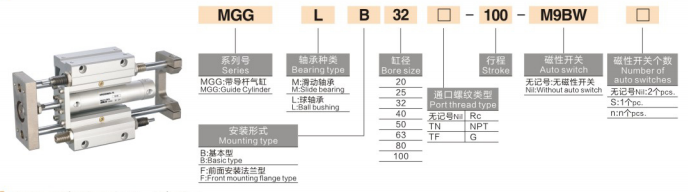

Ví dụ về mẫu: MGGM32-200-M9BW | MGGL50-500J-50S-XB6

Ví dụ tham khảo đơn hàng tiêu chuẩn

• MGGM40-300S: lỗ khoan 40mm, hành trình dài 300mm, loại ổ trượt có tích hợp nam châm

• MGGL25-200J-30S: lỗ khoan 25mm, hành trình tiêu chuẩn 200mm, hành trình điều chỉnh 30mm, loại ổ bi chính xác

• MGGM63-400F-XB6: lỗ khoan 63mm, hành trình 400mm, lắp mặt bích, xi lanh chịu tải nặng chịu nhiệt độ cao

Thông số kỹ thuật cốt lõi tiêu chuẩn

(Điều kiện thử nghiệm tiêu chuẩn: nhiệt độ bình thường 20oC, áp suất định mức 0,5MPa)

1. Thông số hiệu suất chung

• Phạm vi áp suất làm việc: 0,1~1,0MPa; Áp suất bằng chứng: 1,5MPa

• Nhiệt độ môi trường xung quanh: -10oC~60oC (môi trường thông thường không có băng); -10oC ~ 150oC (phiên bản nhiệt độ cao -XB6)

• Tốc độ vận hành của pít-tông: 50~1000mm/s, được tối ưu hóa đặc biệt cho hoạt động tốc độ cao trong hành trình dài

• Chế độ đệm: Bộ đệm thủy lực hai đầu tiêu chuẩn có khả năng hấp thụ năng lượng va chạm mạnh mẽ

• Chế độ bôi trơn: Vận hành không cần dầu, thích hợp với nhiều môi trường công nghiệp khác nhau

2. Dữ liệu lực đẩy lý thuyết (@0,5MPa, Đơn vị: N)

3. Dữ liệu trọng lượng sản phẩm (Đột quỵ 100mm, Đơn vị: kg)

So sánh lựa chọn lõi MGGM và MGGL

Phương pháp lắp đặt & Kịch bản ứng dụng điển hình

1. Tùy chọn lắp kép

• Loại cơ bản (B): Các lỗ vít dành riêng ở mặt dưới và mặt bên để cố định trực tiếp. Tính năng lắp ráp và tháo gỡ đơn giản, phù hợp với cách bố trí thiết bị theo chiều ngang và chiều dọc thông thường.

• Loại mặt bích (F): Cấu trúc lắp mặt bích phía trước, được thiết kế đặc biệt cho các điều kiện làm việc đẩy, kéo và treo tải thẳng đứng xuống, đảm bảo khả năng chịu tải ổn định.

2. Ứng dụng công nghiệp cốt lõi

• Bệ nâng dài: Thiết bị nâng và dẫn động theo phương thẳng đứng của bàn làm việc, hỗ trợ hành trình siêu dài tối đa 1300mm, duy trì độ ổn định không bị võng dưới tải nặng toàn hành trình.

• Dịch thuật băng tải hạng nặng: Dịch phôi, chuyển pallet và đẩy vật liệu đường dài; hiệu suất chống lệch tâm và chống lệch tuyệt vời đảm bảo độ chính xác hoạt động nhất quán.

• Trạm dừng tác động cao: Dừng phôi, định vị và hạn chế va đập trong dây chuyền sản xuất; đệm thủy lực tiêu chuẩn hấp thụ hoàn toàn động năng tác động tức thời để bảo vệ thiết bị.

• Tự động hóa chung Lái xe hạng nặng: Nâng đồ gá, đẩy vật nặng và truyền tải lệch tâm; thay thế tổ hợp xi lanh chia đôi + trụ dẫn hướng nặng để đơn giản hóa cấu trúc cơ khí và cải thiện độ ổn định của hệ thống.

So sánh sự khác biệt cốt lõi của MGG với MGP và MGQ (Hướng dẫn lựa chọn khóa)

Hướng dẫn lựa chọn nhanh ba bước

1. Lựa chọn kích thước lỗ khoan: Chọn kích thước lỗ khoan theo tải trọng làm việc thực tế. Giữ lực đẩy lý thuyết ≥ tải trọng thực × 1,5; dự trữ 80% mức an toàn cho các điều kiện làm việc dài hạn để ngăn ngừa độ võng của thanh và sai lệch vị trí.

2. Lựa chọn loại vòng bi: Chọn ổ trượt MGGM cho các tình huống chịu tải nặng, bụi bặm và va đập cao; chọn ổ bi MGGL để định vị hành trình dài chính xác và chuyển động tuần hoàn tần số cao.

3. Lựa chọn cấu hình chức năng

￮ Nhu cầu hành trình siêu dài: Ưu tiên dòng MGG (hành trình tối đa 1300mm, vượt quá khả năng MGP/MGQ)

￮ Nhu cầu phát hiện vị trí: Trang bị cấu hình nam châm S + công tắc từ đa hướng

￮ Môi trường nhiệt độ cao: Chọn tùy chọn chịu nhiệt độ cao -XB6 (-10oC ~ 150oC)

Tóm tắt một câu

     Xi lanh thanh dẫn hướng hành trình dài hạng nặng dòng SOLH MGG có độ cứng tối đa, khả năng chống va đập cực cao và độ ổn định hành trình dài 1300mm dẫn đầu ngành, được trang bị bộ đệm thủy lực tiêu chuẩn và độ chính xác chống xoay cực cao, trở thành giải pháp tối ưu cho các trạm lái tự động tải nặng, di chuyển dài và có tác động cao.
