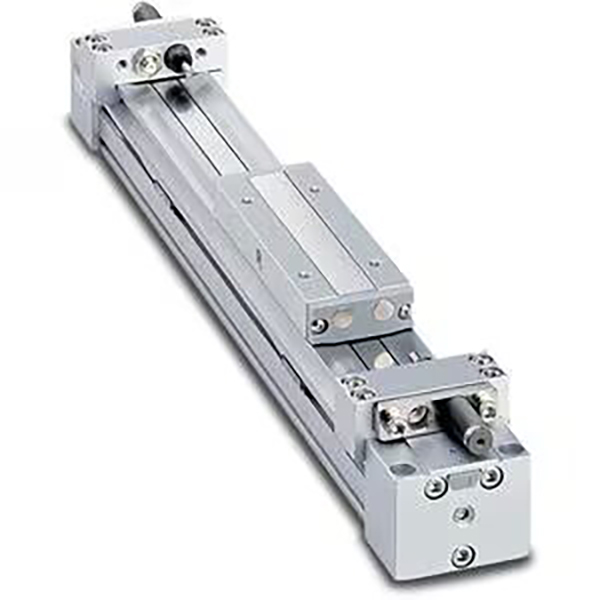

Xi lanh không trục nối cơ khí dòng MY1B | Loại cơ bản

Thương hiệu: SOLH của Richge Technology

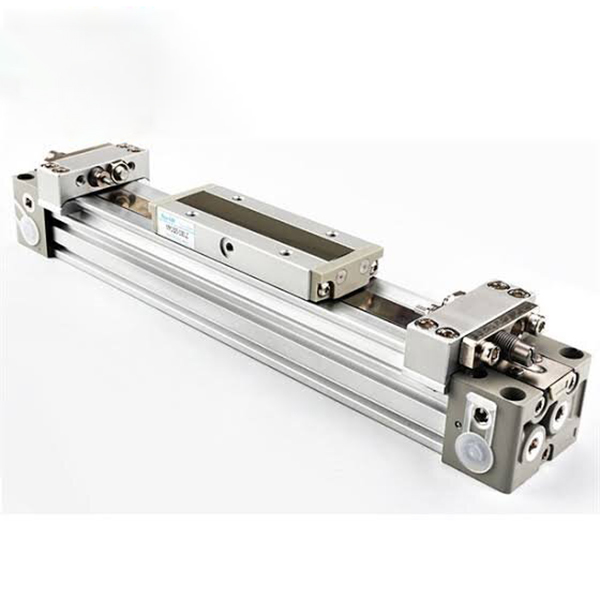

Tổng quan về sản phẩm

     Dòng SOLH MY1B là loại xi lanh không trục có khớp nối cơ học cổ điển được thiết kế cho các ứng dụng truyền động tuyến tính hành trình cực dài. Sử dụng đai bịt kín áp suất bên trong và cấu trúc đai chống bụi bên ngoài, nó giúp loại bỏ việc kéo dài thanh truyền thống, đạt được chiều dài lắp đặt gần bằng hành trình thực tế và tiết kiệm hơn 50% không gian lắp đặt so với xi lanh thanh giằng thông thường. Bao gồm các kích thước lỗ khoan từ φ10 đến φ100mm và hành trình tối đa 5000mm, nó mang lại chuyển động tuyến tính ổn định ở tốc độ trung bình và tải trung bình. Đây là giải pháp tiết kiệm chi phí tối ưu cho việc vận chuyển vật liệu ở khoảng cách xa, dịch chuyển trạm và đẩy/kéo phôi trong thiết bị tự động hóa nói chung.

Định vị cốt lõi và các tính năng cấu trúc

• Thiết kế không cần khớp nối cơ khí: Cấu trúc bàn trượt và piston tích hợp mà không cần kéo dài thanh piston. Đai bịt kín bên trong duy trì áp suất không khí trong khi đai chống bụi bên ngoài mang lại sự bảo vệ hoàn toàn. Chiều dài tổng thể bằng hành trình, giúp tận dụng không gian cực kỳ cao cho các tình huống lắp đặt hạn chế.

• Bàn trượt tích hợp có độ cứng cao: Bàn trượt được kết nối chắc chắn với piston, có khả năng chịu mômen uốn tuyệt vời. Tải có thể được gắn trực tiếp trên bàn trượt mà không cần cấu trúc dẫn hướng bổ sung cho các ứng dụng nhẹ, đơn giản hóa việc thiết kế và lắp ráp cơ khí.

• Đường ống 4 chiều & nâng cấp nhẹ: Đầu xi lanh được tối ưu hóa hỗ trợ đường ống bốn hướng (trước/sau/bên/dưới), cho phép điều chỉnh hướng đường ống tại chỗ để bố trí linh hoạt. Cấu trúc thân xi lanh được nâng cấp giúp giảm trọng lượng 17% cho các mẫu φ25/32/40 so với phiên bản cũ, giảm tải trọng tổng thể cho thiết bị.

• Đệm khí điều chỉnh tiêu chuẩn: Bộ đệm không khí có thể điều chỉnh tích hợp ở cả hai đầu giúp hấp thụ hiệu quả tác động khi vận hành và giảm tiếng ồn khi vận hành để vận hành ổn định ở tốc độ trung bình. Bộ đệm thủy lực bên ngoài là tùy chọn để thích ứng với điều kiện làm việc tốc độ cao và tải nặng.

• Không dầu & Tuổi thọ dài: Thiết kế vận hành không dầu tiêu chuẩn thích ứng với môi trường công nghiệp sạch và dây chuyền sản xuất tự động nói chung. Đai bịt kín chống mài mòn đảm bảo hoạt động bền bỉ trong chu kỳ dài với chi phí bảo trì thấp.

• Dễ dàng cài đặt công tắc từ: Các rãnh lắp đặt trước ở mặt trước và mặt đối diện của hình trụ cho phép lắp đặt trực tiếp các công tắc từ dòng D-M9 phía trước, cho phép phát hiện tín hiệu vị trí thuận tiện và tích hợp điện linh hoạt.

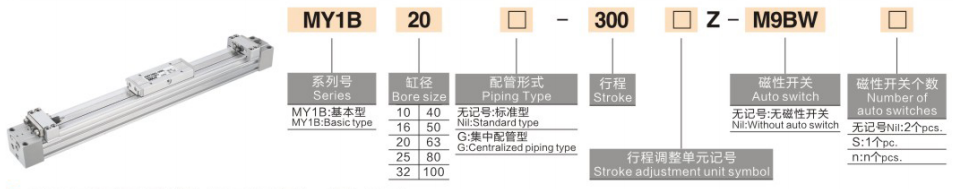

Quy tắc mã hóa mô hình hoàn chỉnh

Ví dụ về mẫu: MY1B25-500Z | MY1B40-800AZ

Ví dụ tham khảo đơn hàng tiêu chuẩn

• MY1B25-500Z: lỗ khoan 25mm, hành trình 500mm, đệm khí hai đầu tiêu chuẩn

• MY1B40-800AZ: lỗ khoan 40mm, hành trình 800mm, đệm khí + vít điều chỉnh hành trình hai đầu

Thông số kỹ thuật cốt lõi (Điều kiện tiêu chuẩn 20oC)

1 Thông số kỹ thuật chung cơ bản

• Chế độ hoạt động: Dẫn động khớp cơ khí tác động kép

• Chất lỏng làm việc: Khí nén (có thể vận hành không dầu)

• Nhiệt độ môi trường xung quanh: 5~60oC (không có môi trường đóng băng)

• Phạm vi áp suất làm việc: 0,1 ~ 0,8MPa; Áp suất bằng chứng: 1,2MPa

• Tốc độ vận hành của pít-tông: 100~1000mm/s (với đệm khí tiêu chuẩn); 100~1500mm/s (có đệm thủy lực bên ngoài)

• Dung sai đột quỵ: Hành trình 1000mm: ±1,8mm; Hành trình 1001 ~ 3000mm: ± 2,8mm

• Chế độ đệm: Đệm hơi tích hợp tiêu chuẩn (Z); đệm thủy lực bên ngoài tùy chọn (L/H)

2 Biểu đồ thông số hiệu suất chính (@0,5MPa)

Nguyên tắc lựa chọn và cấu hình cốt lõi

1 Lựa chọn kích thước lỗ khoan theo tải trọng và lực đẩy

• φ10~φ20 (Chế độ làm việc nhẹ): Áp dụng cho các tình huống tải ≤8kg và hành trình dài vi mô (1000mm), lý tưởng cho thiết bị điện tử và truyền tải thiết bị tự động nhỏ.

• φ25~φ40 (Chế độ làm việc nhẹ trung bình): Thích hợp cho tải trọng trung bình 12~30kg và hoạt động hành trình dài 1000~2000mm thông thường, được sử dụng rộng rãi trong việc đẩy dây chuyền lắp ráp và bốc/dỡ vật liệu.

• φ50~φ63 (Chế độ làm việc trung bình): Phù hợp với tải trọng trung bình 50~80kg và chuyển phôi nặng, hoàn hảo cho việc truyền động hành trình dài của máy công cụ và trạm xử lý.

• φ80~φ100 (Nhiệm vụ nặng nề): Được thiết kế cho tải nặng 130~200kg, thiết bị quy mô lớn và xử lý hậu cần đường dài, thích ứng với các điều kiện làm việc tuần hoàn hạng nặng tần số cao.

2 Lựa chọn cấu hình hành trình & bộ đệm

• Phạm vi hành trình: Hành trình tiêu chuẩn bao gồm 100~2000mm; Thông số kỹ thuật XB11 mở rộng hỗ trợ hành trình siêu dài lên tới 5000 mm cho các nhu cầu lái xe đường dài đặc biệt.

• Đệm khí (Z): Cấu hình bắt buộc tiêu chuẩn để vận hành ở tốc độ trung bình (<1000mm/s), giảm thiểu tác động cuối cùng và tiếng ồn khi vận hành một cách hiệu quả để chuyển động ổn định theo chu kỳ.

• Bộ đệm thủy lực (L/H): Được khuyên dùng cho các điều kiện vận hành tốc độ cao (>1000mm/s) hoặc tải nặng (>50kg) để đạt được chuyển động cực kỳ ổn định và giảm tiếng ồn.

• Vít điều chỉnh hành trình (A): Được trang bị cho các tình huống yêu cầu định vị giới hạn chính xác (độ chính xác ± 0,1mm), hỗ trợ hiệu chỉnh hành trình tinh hai đầu.

3 Hướng dẫn lắp đặt và đi ống

• Phương pháp lắp: Thân xi lanh có thể được cố định thông qua các lỗ gắn phía dưới hoặc bên cạnh; tải có thể được lắp đặt trực tiếp trên bàn trượt tích hợp mà không cần cấu trúc dẫn hướng bổ sung cho các ứng dụng nhẹ.

• Đường Ống 4 Chiều Linh Hoạt: Hỗ trợ chuyển đổi đường ống phía trước, phía sau, bên cạnh và phía dưới, cho phép điều chỉnh hướng tại chỗ để thích ứng với các yêu cầu bố trí thiết bị đa dạng.

• Lắp đặt công tắc từ: Các rãnh gắn hai bên dành riêng tương thích với các công tắc dòng D-M9B/D-M9N, thực hiện phản hồi vị trí hành trình linh hoạt và chính xác.

Kịch bản ứng dụng công nghiệp điển hình

• Chuyển vật liệu đột quỵ siêu dài: Lý tưởng cho việc đẩy và kéo khoảng cách xa 1~5m trong dây chuyền lắp ráp điện tử, thực phẩm và đóng gói, có tính năng lắp đặt tiết kiệm không gian và vận hành ổn định ở tốc độ cao.

• Thiết bị mở/đóng cửa & nắp: Áp dụng cho dẫn động thân cửa hành trình dài của máy công cụ lớn và thiết bị tự động, có cấu trúc nhỏ gọn và hiệu suất vận hành tuần hoàn đáng tin cậy.

• Dịch chuyển phôi nặng: Thích hợp để xử lý hành trình dài phôi nặng 30~200kg trong ngành công nghiệp gia công cơ khí và ô tô, mang lại độ cứng cao và khả năng chống uốn tuyệt vời.

• Định vị và vận chuyển dây chuyền lắp ráp: Được sử dụng để định vị hành trình dài và đẩy dây chuyền sản xuất theo chu kỳ, với thiết kế đệm khí tiêu chuẩn giúp giảm tiếng ồn và tác động trong quá trình vận hành khởi động-dừng tần số cao.

• Thiết bị tự động hóa tùy chỉnh: Giải pháp truyền động tuyến tính hành trình dài phổ biến cho nhiều trạm tự động phi tiêu chuẩn khác nhau, đặc biệt thích hợp cho các dự án tự động hóa có không gian hạn chế và nhạy cảm về chi phí.

Hướng dẫn lựa chọn nhanh ba bước

• Xác nhận kích thước lỗ khoan: Tính toán lực đẩy cần thiết dựa trên trọng lượng tải với hệ số an toàn ≥1,5. Quy tắc lựa chọn được đề xuất: ≤8kg → φ20; 12~30kg → φ40; 50~80kg → φ63; >100kg → φ80/100.

• Xác nhận thông số kỹ thuật đột quỵ: Chọn hành trình tiêu chuẩn 100~2000mm cho nhu cầu thông thường; chọn thông số kỹ thuật mở rộng XB11 cho hành trình siêu dài lên tới 5000mm.

• Kết hợp cấu hình chức năng: Sử dụng đệm khí tiêu chuẩn (Z) để vận hành ở tốc độ trung bình; nâng cấp lên bộ đệm thủy lực (L/H) cho điều kiện làm việc tốc độ cao hoặc tải nặng; thêm vít điều chỉnh hành trình (A) để đáp ứng yêu cầu định vị giới hạn chính xác.
