Xi lanh thanh dẫn hướng mini siêu nhỏ dòng MGJ | Loại chống xoay có độ chính xác cao

Thương hiệu: SOLH của Richge Technology

Tổng quan về sản phẩm

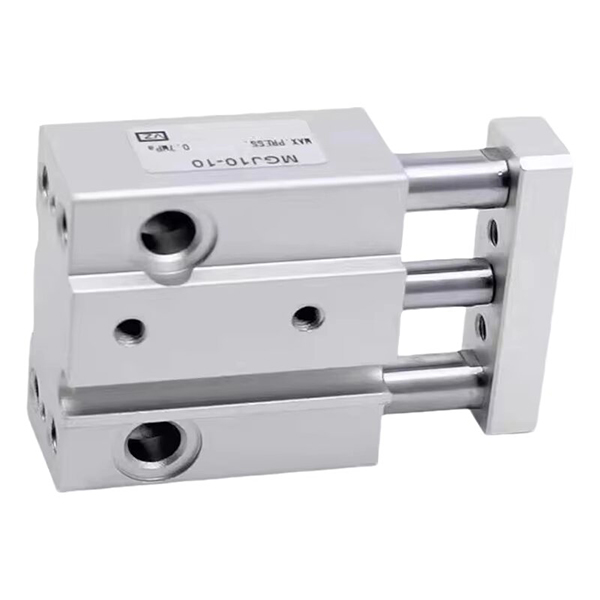

     Dòng SOLH MGJ là xi lanh thanh dẫn hướng siêu nhỏ, độ chính xác cao và nhẹ được thiết kế đặc biệt cho các tình huống tự động hóa vi mô. Với cấu trúc thu nhỏ siêu nhỏ gọn, hiệu suất chống xoay chính xác ± 0,1°, lắp theo hai hướng và thiết kế dây & đường ống tập trung một phía, dòng sản phẩm này chỉ bao gồm các kích thước lỗ khoan φ6 và φ10 với hành trình cực ngắn từ 5 mm đến 20 mm. Nó được thiết kế hoàn hảo cho các ứng dụng định vị có tải trọng siêu nhỏ, giới hạn không gian và có độ chính xác cao trong thiết bị điện tử, dụng cụ y tế và máy móc chính xác, đóng vai trò là thành phần điều hành cốt lõi cho các hệ thống tự động thu nhỏ.

Định vị cốt lõi và các tính năng cấu trúc

1.Kích thước cực nhỏ & siêu nhỏ gọn

• Phạm vi thông số kỹ thuật siêu nhỏ: Có sẵn kích thước lỗ khoan siêu nhỏ φ6mm và φ10mm, với hành trình ngắn phù hợp là 5/10/15mm (φ6) và 5/10/15/20mm (φ10), được thiết kế dành riêng cho nhu cầu lái xe hành trình vi mô.

• Kích thước cơ thể mỏng & mỏng: Mẫu siêu nhỏ gọn MGJ6 có kích thước thân máy siêu mỏng và hẹp 23+hành trình (dài) × 29mm (rộng) × 14,5mm (chiều cao), chiếm không gian lắp đặt tối thiểu và thích ứng với cách bố trí thiết bị nhỏ gọn tích hợp cao.

2.Hiệu suất chống xoay có độ chính xác cao

• Được trang bị thanh dẫn hướng kép tích hợp và cấu trúc khung dẫn hướng tích hợp, dòng MGJ đạt được khả năng chống lệch tuyệt vời. Dung sai xoay cực thấp đạt tới±0,1°, tránh sai lệch vị trí một cách hiệu quả trong quá trình kẹp, lắp ráp và tinh chỉnh chi tiết vi mô, đồng thời đảm bảo độ chính xác định vị có độ chính xác cao nhất quán.

3.Gắn linh hoạt & tập trungThiết kế đường ống

• Hỗ trợ gắn hai hướng: Cả mặt dưới và mặt sau đều được dành riêng để lắp đặt cố định, hỗ trợ bố trí đa góc trong không gian hẹp và hạn chế với khả năng thích ứng khung cảnh mạnh mẽ.

• Đường ống và hệ thống dây điện tập trung một phía: Các ống dẫn khí và đường dây chuyển mạch từ được bố trí thống nhất trên một mặt, thực hiện việc đi dây gọn gàng và tiêu chuẩn hóa trong quá trình bố trí nhiều xi-lanh dày đặc, đơn giản hóa việc lắp đặt tại chỗ và bảo trì sau này.

• Cài đặt công tắc đôi cho hành trình cực ngắn: Ngay cả hành trình tối thiểu 5 mm cũng có thể được trang bị hai công tắc từ, thực hiện việc phát hiện vị trí toàn diện của cả hai đầu hành trình mà không có góc chết.

4.Hoạt động theo chu kỳ nhẹ và bền

• Trọng lượng cơ thể siêu nhẹ: Trọng lượng tổng thể cực thấp — MGJ6-5 chỉ 27,3g và MGJ10-20 thông số tối đa chỉ là 63,2g, giúp giảm đáng kể tải trọng của thiết bị và phù hợp với các cơ chế tự động vi mô nhẹ.

• Hoạt động ổn định và không cần bảo trì: Áp dụng thiết kế bôi trơn không dầu với bộ đệm cao su hai đầu, nó hỗ trợ chuyển động tuần hoàn tải nhẹ tần số cao trong thời gian dài, có độ ồn thấp, hoạt động ổn định và tuổi thọ dài.

Quy tắc mã hóa mô hình hoàn chỉnh

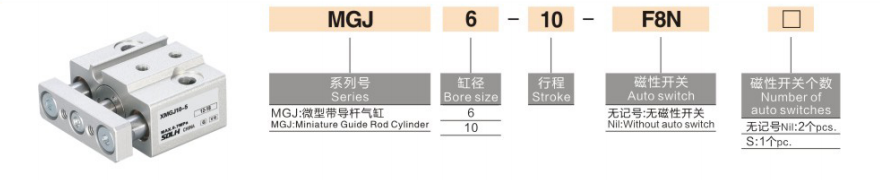

Ví dụ về mẫu: MGJ6-10-F8N | MGJ10-15S

Ví dụ tham khảo đơn hàng tiêu chuẩn

• MGJ6-5: lỗ khoan φ6, hành trình 5 mm, loại tiêu chuẩn không có công tắc từ

• MGJ10-15-2S: lỗ khoan φ10, hành trình 15mm, được trang bị 2 công tắc từ để phát hiện vị trí hai đầu

• MGJ6-10-F8N: lỗ khoan φ6, hành trình 10 mm, khớp với công tắc từ D-F8N

Thông số kỹ thuật cốt lõi (20oC, Điều kiện tiêu chuẩn 0,5MPa)

1. Thông số kỹ thuật chung cơ bản

• Chế độ hoạt động: Chuyển động tịnh tiến tác dụng kép

• Phạm vi áp suất làm việc: 0,15~0,7MPa; Áp suất bằng chứng: 1,05MPa

• Nhiệt độ môi trường xung quanh: -10oC~60oC (môi trường làm việc không có băng)

• Tốc độ vận hành của pít-tông: 50~500 mm/giây

• Chế độ đệm: Đệm cao su hai đầu giúp hấp thụ va đập ổn định

• Chế độ bôi trơn: Vận hành không cần dầu, không cần bảo trì

2.Lực đẩy đầu ra lý thuyết (@0,5MPa)

3.Thông số trọng lượng sản phẩm (g)

Kịch bản ứng dụng công nghiệp điển hình

• Thiết bị điện tử chính xác: Kẹp siêu nhỏ các linh kiện điện thoại di động và máy ảnh, đẩy bo mạch PCB nhỏ, định vị uốn đầu cuối và lắp ráp chính xác mô-đun vi mô.

• Dụng cụ y tế: Chuyển đổi van thu nhỏ, nâng và hạ kim lấy mẫu, và truyền động chính xác các thiết bị y tế xâm lấn tối thiểu, đáp ứng các yêu cầu vận hành ổn định và sạch sẽ ở cấp độ y tế.

• Máy móc chính xác & Quang học: Định vị lắp ráp các bộ phận vi mô, tinh chỉnh ống kính quang học, hiệu chỉnh độ dịch chuyển vi mô của đầu dò phát hiện và các cơ chế điều chỉnh vi mô có độ chính xác cao.

• Công nghiệp bán dẫn: Dịch vi mô các tấm bán dẫn nhỏ, nâng và định vị đồ gá thu nhỏ cũng như hoạt động điều hành tải nhẹ trong xưởng bán dẫn sạch không bụi.

So sánh lõi dòng MGJ và dòng MGP (Mini so với tiêu chuẩn)

Hướng dẫn lựa chọn nhanh

1. Lựa chọn kích thước lỗ khoan: Chọn φ6mm cho tải trọng làm việc ≤10N; chọn φ10mm cho tải trọng làm việc ≤30N, phù hợp với hệ số an toàn ≥2 để vận hành ổn định.

2. Lựa chọn đặc điểm kỹ thuật đột quỵ: Chọn hành trình cực ngắn 5/10/15/20 mm theo yêu cầu lái xe dịch chuyển vi mô thực tế.

3. Cấu hình chuyển đổi từ: Chọn 2S để phát hiện vị trí hai đầu; chọn S đơn cho phản hồi tín hiệu một đầu; không có đánh dấu cho mô hình cơ bản không có công tắc.

Tóm tắt một câu

     Xy lanh thanh dẫn hướng mini siêu nhỏ dòng SOLH MGJ có kích thước siêu nhỏ, độ chính xác chống xoay cao ± 0,1°, vận hành nhẹ không cần dầu và lắp linh hoạt, là thiết bị truyền động khí nén siêu nhỏ có độ chính xác cao tối ưu cho thiết bị y tế, thiết bị điện tử và tự động hóa thu nhỏ trong không gian giới hạn.
