Van điều khiển

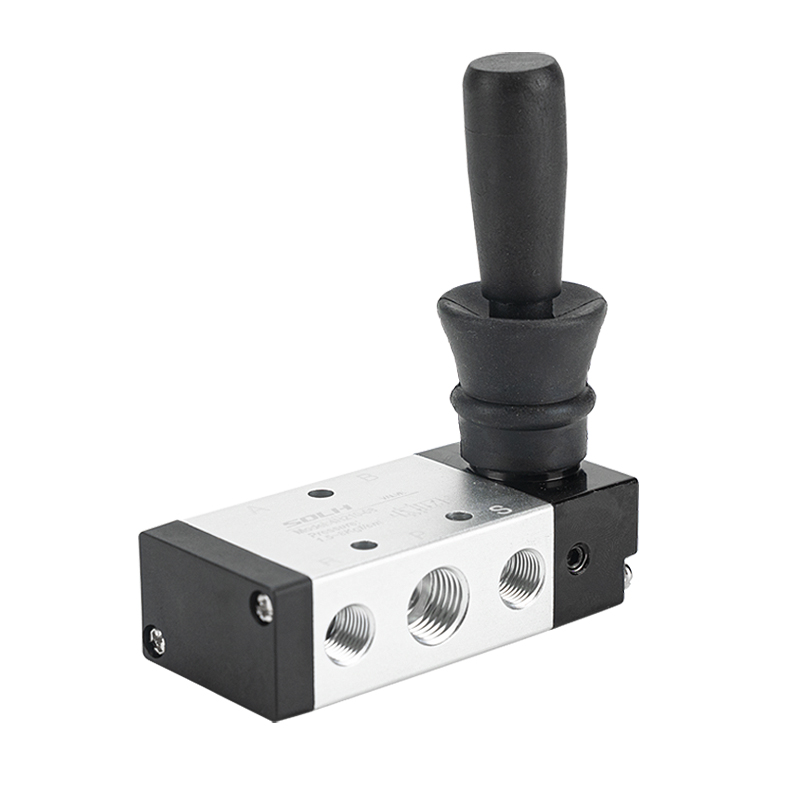

Van điều khiển hướng cần gạt dòng SOLH 4H được phát triển theo các tiêu chuẩn công nghiệp chính thống, bao gồm các cấu hình vị trí 5/2 và 5/3. Được vận hành hoàn toàn bằng thao tác đòn bẩy thủ công mà không có cuộn dây điện từ hoặc tín hiệu điều khiển khí nén, các van thủ công kiểu ống chỉ này được áp dụng rộng rãi để vận hành thiết bị tại chỗ, tắt an toàn khẩn cấp và điều khiển nhích của xi lanh tác động kép. Được chế tạo bằng vỏ hợp kim nhôm có độ bền cao và cụm ống cuộn chính xác, hai cấu trúc định vị là tùy chọn: lò xo hồi vị tự động và khóa cơ bi thép. Điều quan trọng là kích thước lắp đặt hoàn toàn phù hợp với van điện từ 4V và van vận hành bằng không khí 4A, cho phép trao đổi trực tiếp và chuyển đổi linh hoạt giữa các chế độ điều khiển điện, khí nén và thủ công trong hệ thống khí nén tiêu chuẩn. Bố cục năm cổng tuân thủ các thông số kỹ thuật chung quốc tế: P đóng vai trò là đầu vào cung cấp khí nén chính; Cổng A và B nối với hai khoang của xi lanh tác dụng kép để điều khiển chuyển động giãn và rút; R và S là các cổng xả tương thích với bộ giảm thanh tiêu chuẩn để giảm tiếng ồn khí thải. Đối với kiểu máy 5/2 vị trí, các biến thể đặt lại lò xo sẽ ​​tự động bật lại sau khi nhả đòn bẩy để mang lại khả năng bảo vệ hoàn hảo trước các hành động liên tục ngoài ý muốn; phiên bản tự khóa đảm bảo vị trí ống cuộn thông qua định vị bi thép và luôn được chốt cho đến khi chuyển đổi thủ công, lý tưởng cho trạng thái làm việc cố định trong thời gian dài. Tất cả các thiết bị vị trí 5/3 đều áp dụng định vị bóng ổn định kép với ba chế độ trung tính có thể định cấu hình. Trung tâm kín (Loại C) bịt kín tất cả các cổng để khóa xi lanh và ngăn chặn các bộ truyền động được gắn theo chiều dọc rơi xuống; Trung tâm xả (Loại C) có các cổng A/B để giảm áp suất, cho phép xi lanh tự do nổi trong quá trình kiểm tra thủ công; Trung tâm áp suất (loại P) cung cấp khí nén cho cả hai cổng làm việc để kẹp đồng bộ và điều chỉnh cân bằng lực. Chạy bằng khí nén đã lọc trong khoảng 0,15~0,8 MPa trong điều kiện không cần bôi trơn, các van hoạt động ổn định ở -20oC đến +70oC. Thông số kỹ thuật có sẵn nằm trong khoảng từ 4H200 đến 4H400 với nhiều tùy chọn luồng. Không có các thành phần điện, van có khả năng chống cháy nổ vốn có không có tia lửa, rất phù hợp cho các địa điểm sản xuất dễ cháy, bụi bặm và có rủi ro cao. Chúng hỗ trợ lắp đặt bảng điều khiển và lắp đặt chân đế, thường được áp dụng để vận hành thủ công dây chuyền sản xuất, ngắt mạch khí nén khẩn cấp, vòng khóa liên động an toàn và trang bị thêm thay thế các van điều khiển tự động.

Van điều khiển hướng kéo tay 3/2 chiều dòng SOLH 3L tuân theo các thông số kỹ thuật tiêu chuẩn của ngành với cấu trúc Thường đóng (NC) mặc định được trang bị lò xo hồi vị tự động. Được vận hành thông qua chuyển động tay cầm kéo đẩy dọc trục đơn giản, van khí nén thủ công này không yêu cầu các bộ phận điện hoặc tín hiệu truyền động khí nén, khiến nó trở thành bộ phận chuyển mạch thủ công an toàn về bản chất cho các mạch khí nén. Nó được triển khai rộng rãi để dẫn động xi lanh tác động đơn, chuyển mạch bật tắt, vận hành từng inch và hệ thống khóa liên động an toàn, đặc biệt lý tưởng cho việc gỡ lỗi tại hiện trường, cắt điện khẩn cấp và môi trường làm việc dễ nổ. Bố cục ba cổng tuân thủ các tiêu chuẩn chung của ngành: P cho đầu vào khí nén chính, A cho cổng đầu ra hoạt động kết nối các xi lanh tác động đơn và R cho cổng xả tương thích với bộ giảm thanh tiêu chuẩn để giảm tiếng ồn khí thải. Ở trạng thái nhả bình thường, lò xo hồi vị tích hợp sẽ ép ống chính xác để bịt kín đầu vào P; cổng A liên kết với R để giảm áp nhằm duy trì trạng thái đóng an toàn. Kéo tay cầm bằng tay sẽ dịch chuyển ống chỉ để kết nối các cổng P và A để cung cấp không khí nhằm điều khiển chuyển động của xi lanh. Sau khi được nhả ra, lò xo sẽ ​​đặt lại van ngay lập tức, cắt lượng khí nạp và xả áp suất dư để ngăn chặn hoạt động liên tục ngoài ý muốn. Được chế tạo bằng vỏ hợp kim nhôm chắc chắn và các ống cuộn có độ chính xác ma sát thấp, van hỗ trợ hoạt động không cần bôi trơn với hiệu suất bịt kín ổn định. Bốn cấp kích thước khác nhau, từ thông số ren nắp 3L100 nhỏ gọn đến thông số ren nắp 3L400 hạng nặng M5, G1/8, G1/4, G3/8 và G1/2; Các tùy chọn luồng PT, NPT và G có sẵn để đáp ứng nhu cầu lắp đặt toàn cầu. Van hỗ trợ lắp bảng điều khiển và lắp đế, chia sẻ kích thước lắp đặt giống hệt với van vận hành bằng khí nén 3A để trao đổi liền mạch giữa chế độ điều khiển bằng tay và khí nén. Không có bất kỳ bộ phận điện nào, nó mang lại khả năng vận hành không có tia lửa phù hợp cho các xưởng dễ cháy, bụi và ẩm ướt, thường được sử dụng để kẹp thủ công, điều khiển xi lanh phóng, khóa an toàn bảo trì thiết bị và hệ thống điều khiển logic bằng tay-khí nén kết hợp với van thí điểm 3A.

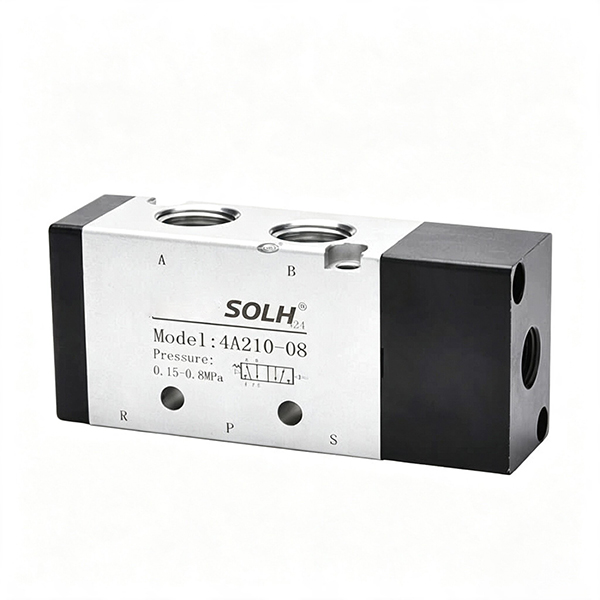

Van điều khiển hướng vận hành bằng không khí 5/2 chiều và 5/3 chiều dòng SOLH 4A là đối tác khí nén hoàn chỉnh của dòng van điện từ 4V cổ điển. Được điều khiển hoàn toàn bằng tín hiệu điều khiển khí nén bên ngoài không có cuộn dây hoặc bộ phận điện bên trong, van này đạt được độ an toàn chống cháy nổ vốn có và đóng vai trò là bộ điều khiển cốt lõi cho các vòng khí nén không dùng điện, khu vực dễ nổ nguy hiểm và hệ thống khóa liên động an toàn. Nó sử dụng cấu hình ống cuộn có độ chính xác cao và vỏ hợp kim nhôm chắc chắn, chia sẻ kích thước lắp đặt và đặc tính dòng chảy giống hệt với dòng 4V để thay thế và nâng cấp trực tiếp liền mạch giữa các sơ đồ điều khiển chạy bằng điện và hoàn toàn bằng khí nén. Bố cục năm cổng tiêu chuẩn tuân theo các thông số kỹ thuật phổ biến trong ngành: P cho đầu vào cấp khí chính, A và B là cổng làm việc được kết nối với hai buồng xi lanh tác động kép để điều chỉnh kéo dài và rút lại, R và S là cổng xả tương thích với bộ giảm thanh tiêu chuẩn để giảm tiếng ồn khi vận hành. Dòng sản phẩm 5/2 chiều cung cấp các tùy chọn điều khiển khí nén đơn và điều khiển khí nén kép. Các mẫu điều khiển bằng không khí đơn sẽ chuyển đổi khi nhận được tín hiệu không khí điều khiển và tự động thiết lập lại bằng lò xo tích hợp sau khi áp suất điều khiển biến mất để mang lại khả năng bảo vệ an toàn. Các biến thể điều khiển bằng không khí kép không có lò xo hồi vị và khóa liên tục vị trí ống cuộn hiện tại sau khi ngắt kết nối không khí điều khiển, hỗ trợ định vị trong thời gian dài và duy trì áp suất mà không cần duy trì đầu vào không khí điều khiển. Phiên bản 5/3 chiều được dẫn động bằng khí nén kép độc quyền với ba cấu hình trung tính có thể lựa chọn: trung tâm đóng (Loại C) bịt kín tất cả các cổng để khóa trụ và ngăn rơi thẳng đứng; trung tâm xả (Loại E) thông hơi các cổng A/B ra khí quyển để giải phóng áp suất và vận hành thủ công; trung tâm áp suất (Loại P) cung cấp khí nén cho cả hai cổng làm việc để kẹp đồng bộ và điều chỉnh cân bằng lực. Thích hợp cho khí nén được lọc trong phạm vi áp suất làm việc 0,15 ~ 0,8 MPa, toàn bộ dòng sản phẩm này hỗ trợ vận hành không cần bôi trơn và hoạt động đáng tin cậy từ -20oC đến +70oC. Được áp dụng rộng rãi trong các nhà máy hóa chất, xưởng sơn, khai thác mỏ và các môi trường có nguy cơ cháy nổ khác, nó hợp tác với các van cơ, van vận hành bằng tay và van thí điểm không khí để xây dựng hệ thống điều khiển logic hoàn toàn bằng khí nén cho xi lanh tác động kép.

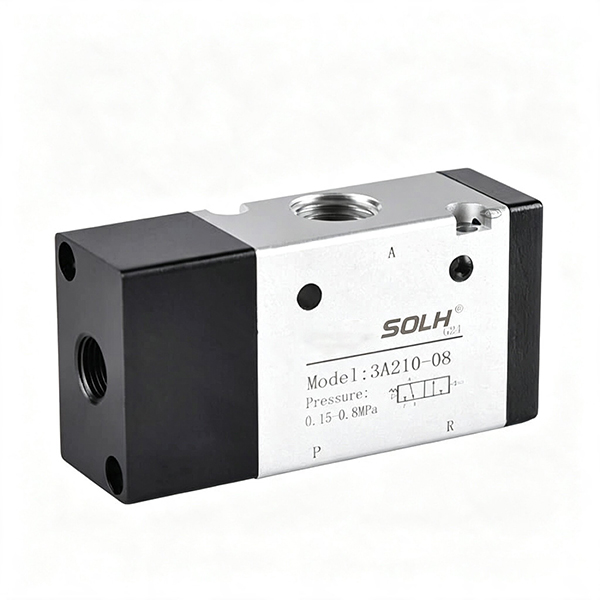

Van điều khiển hướng vận hành bằng không khí bên ngoài dòng SOLH 3A 3A được sản xuất theo tiêu chuẩn công nghiệp chính thống. Được điều khiển hoàn toàn bằng tín hiệu khí nén đầu vào mà không có bất kỳ cuộn dây điện từ nào, dòng sản phẩm này được thiết kế để điều khiển việc kéo dài, rút ​​lại và duy trì áp suất của các xi lanh khí nén tác động đơn. Nó đóng vai trò là bộ phận kiểm soát an toàn quan trọng cho các mạch khí nén hoàn toàn không dùng điện, môi trường dễ nổ nguy hiểm và máy móc công nghiệp không an toàn. Bố cục ba cổng tiêu chuẩn tuân theo các định nghĩa công nghiệp phổ biến: P cho đầu vào cấp khí nén chính, A cho đầu ra làm việc được kết nối trực tiếp với xi lanh tác động đơn và R cho cổng xả để giảm áp và thiết lập lại lò xo nhanh chóng. Hai cấu hình điều khiển có sẵn. Các mô hình điều khiển khí nén đơn (3A×10) chuyển đổi khi nhận được tín hiệu không khí bên ngoài và tự động đặt lại thông qua lò xo tích hợp sau khi tín hiệu không khí điều khiển bị loại bỏ để đảm bảo hiệu suất đặt lại không an toàn. Các biến thể điều khiển khí nén kép (3A×20) áp dụng cấu trúc chốt ống, khóa vị trí van liên tục ngay cả sau khi ngắt kết nối không khí điều khiển để duy trì khả năng kẹp và định vị lâu dài. Được chế tạo bằng thân van bằng hợp kim nhôm có độ bền cao và các ống cuộn được gia công chính xác, các van hỗ trợ hoạt động không dầu trong điều kiện khí nén được lọc với độ chính xác lọc trên 40 μm trong phạm vi áp suất làm việc 0,15 ~ 0,8 MPa. Thông số kỹ thuật bốn chiều từ 3A100 thu nhỏ cho đến 3A400 dòng chảy cao công suất lớn bao gồm các kết nối ren M5 đến G1/2 và ren NPT là tùy chọn cho các dự án ở nước ngoài. Không có bộ phận điện bên trong, van có đặc tính chống cháy nổ nội tại, hoàn toàn phù hợp với môi trường làm việc dễ cháy, bụi bặm và ẩm ướt. Nó hỗ trợ lắp đặt đa góc ngẫu nhiên và lắp ráp đa tạp cho các dãy van mô-đun, được triển khai rộng rãi trong các cơ cấu kẹp phôi, hệ thống khóa liên động an toàn bằng khí nén và các trạm định vị thời gian dài.
