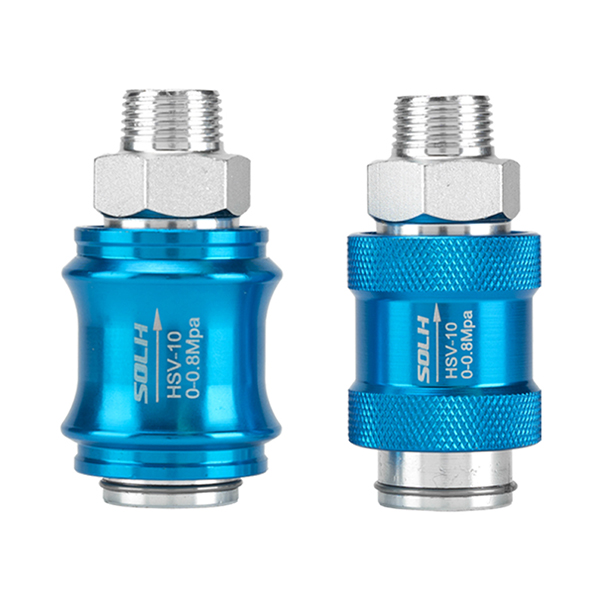

Van trượt tay 3/2 chiều dòng HSV | Công tắc trượt nguồn khí nén thẳng

Thương hiệu: SOLH của Richge Technology | Van trượt tay tự khóa 3/2 chiều để bật tắt mạch khí nén bằng tay và giảm áp

1. Tổng quan về sản phẩm

     Dòng SOLH HSV là một tiêu chuẩnVan khí nén trượt tay 3/2 chiều với cấu trúc kéo đẩy ống bọc thẳng, hoàn toàn tuân thủ các thông số kỹ thuật của dòng AirTAC HSV và có thể hoán đổi phổ biến với các mẫu tương đương trong nước. Áp dụng thiết kế tự khóa không có lò xo, nó thực hiện việc cung cấp không khí bằng cách đẩy về phía trước và xả áp suất bằng cách kéo lùi. Với logic xả tích hợp, van sẽ xả ngay áp suất dư từ đường ống phía sau khi đóng. Nó được ứng dụng chuyên nghiệp làm công tắc chính thủ công cho các mạch nhánh khí nén và van an toàn ngắt khí để bảo trì thiết bị, có tính năng tự khóa ổn định và hiệu suất giảm áp an toàn.

  1.1 Nguyên lý hoạt động và logic của cảng hàng không cốt lõi

     • Định nghĩa cảng hàng không: P (cửa hút gió), A (cửa thoát khí làm việc), R (cổng xả tích hợp)

     • Trạng thái thường đóng: Mạch P-A ngắt, mạch A-R hở để xả liên tục

     • Trạng thái đẩy làm việc: Mạch P-A nối để cấp khí, mạch A-R đóng để duy trì áp suất

     • Tính năng vận hành: Vận hành kéo đẩy ống bọc trục với kết cấu tự khóa cơ học, không bị lệch vị trí sau khi thả tay

2. Quy tắc mã hóa mô hình & thông số kỹ thuật của luồng

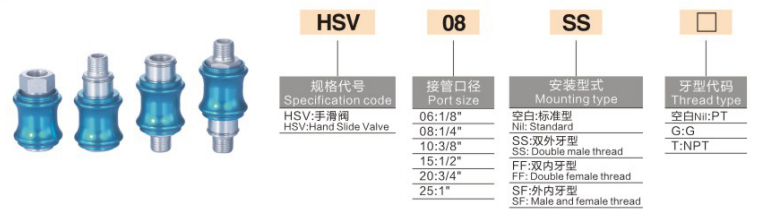

  Logic mã hóa: HSV [Kích thước cổng] - [Mã cấu trúc luồng] + [Mã loại luồng]

 2.1 Thông số kích thước cổng

     • 06: G1/8 (PT1/8)

     • 08: G1/4 (PT1/4)

     • 10: G3/8 (PT3/8)

     • 15: G1/2 (PT1/2)

     • 20: G3/4

     • 25: G1

  2.2 Mã hậu tố cấu trúc luồng

     • SF: Cấu trúc tiêu chuẩn, ren ngoài một đầu + ren trong một đầu (kiểu phổ biến nhất)

     • SS: Ren ngoài kép ở cả hai đầu

     • FF: Ren trong đôi ở cả hai đầu

  2.3 Mã loại chủ đề

     • Mặc định: Ren côn PT

     • G: Ren song song tiêu chuẩn Anh

     • T: Ren côn tiêu chuẩn Mỹ NPT

  Ví dụ mẫu: HSV08-SF | Cổng G1/4, van trượt tay ren một bên ngoài một bên trong tiêu chuẩn, thông số kỹ thuật được sử dụng rộng rãi nhất trên thị trường

 2.4 Thông số kỹ thuật chính thống của dòng sản phẩm đầy đủ

3. Thông số kỹ thuật cốt lõi

4. Ưu điểm về kết cấu cốt lõi

     • Cài đặt xuyên suốt nội tuyến: Được thiết kế để kết nối nối tiếp trong các đường ống nhánh khí nén, không cần đế, có thể luồn trực tiếp và lắp đặt vào giữa các ống dẫn khí để bố trí đơn giản và tiết kiệm không gian.

     • Logic giảm áp 3/2 chiều an toàn: Kéo để cắt lượng khí nạp và giải phóng toàn bộ áp suất dư từ xi lanh và đường ống phía sau; đẩy để khôi phục nguồn cung cấp không khí và giữ áp suất. Loại bỏ hiệu quả các nguy cơ áp suất dư trong quá trình bảo trì thiết bị.

     • Hiệu suất tự khóa đáng tin cậy: Cấu trúc tự khóa định vị cơ học, không đặt lại lò xo, định vị ổn định sau khi vận hành, không có sự dịch chuyển ngẫu nhiên hoặc rò rỉ không khí.

     • Kết hợp chủ đề đa dạng: Nhiều cấu trúc và kiểu ren tùy chọn, tương thích hoàn hảo với các phụ kiện nhanh, khớp ren bên trong và ống dẫn khí KQ2 để lắp ráp linh hoạt tại chỗ.

     • Cấu trúc chống ăn mòn bền: Thân nhôm anod hóa cứng và ống cuộn bằng thép không gỉ đạt được khả năng chống mài mòn, chống oxy hóa và hoạt động ổn định lâu dài trong môi trường phức tạp.

5. Phân biệt lựa chọn: Van trượt tay HSV và Van quay tay 4HV

6. Các kịch bản ứng dụng điển hình

     • Kiểm soát nhánh xi lanh đơn: Được lắp đặt giữa nguồn khí và van điện từ để thực hiện ngắt khí thủ công và giảm áp suất dư khi tắt và bảo trì thiết bị.

     • Thiết bị cắt gió chính: Được gắn trên đường dẫn khí nạp chính của thiết bị dụng cụ để giảm áp suất tổng thể nhanh chóng và vận hành tắt máy an toàn.

     • Chuyển mạch chân không: Áp dụng cho mạch nhánh bơm chân không để điều khiển khởi động-dừng thủ công; kéo van để giải phóng áp suất chân không nhanh chóng và đảm bảo vận hành an toàn.

Tóm tắt một câu

     Dòng SOLH HSV là van trượt tay thẳng tự khóa 3/2 chiều với chức năng giảm áp tích hợp. Với hoạt động không cần bôi trơn, các tùy chọn ren đa dạng và logic xả áp suất dư an toàn, đây là van chuyển đổi nguồn khí thủ công tiêu chuẩn để bảo trì mạch khí nén và điều khiển bật tắt nhánh.
