Van bàn đạp chân 3/2 chiều dòng 3F / 3FM | Van chân khí nén tác động trực tiếp thường đóng

Thương hiệu: SOLH của Richge Technology | Thay thế tương thích hoàn toàn cho van chân AirTAC 3F / 3FM

1. Tổng quan về sản phẩm

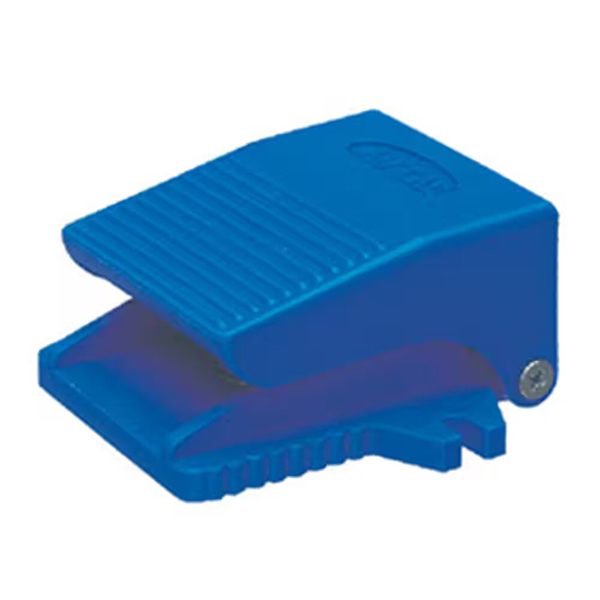

     Dòng SOLH 3F và 3FM làVan đạp chân khí nén tác động trực tiếp 3/2 chiều thường đóng, hoàn toàn tương thích và có thể hoán đổi với các mẫu AirTAC 3F210 và 3FM210 gốc. 3F210 sử dụng vỏ nhôm đúc nặng, trong khi 3FM210 có cấu trúc nhựa mini nhẹ. Cả hai dòng đều áp dụng thiết kế ống xả tích hợp với logic cổng không khí P/A/R tiêu chuẩn. Phục vụ như các thiết bị chuyển mạch khí nén rảnh tay, chúng được sử dụng rộng rãi để điều khiển xi lanh tác động đơn, ngắt chân không, bật tắt mạch không khí chạy bộ bằng tay, dập và điều khiển kẹp cố định.

  1.1 Nguyên lý làm việc và logic của cảng hàng không cốt lõi

     • Định nghĩa cảng hàng không: P (cửa hút gió), A (cửa thoát khí làm việc), R (cổng xả tích hợp)

     • Trạng thái thường đóng (Nhả bàn đạp): Đầu vào P đóng, Cổng A giao tiếp với cổng xả R để giải phóng áp suất dư xi lanh ngay lập tức

     • Trạng thái làm việc (Bàn đạp được nhấn): Mạch P-A mở để cấp khí, cổng xả R đóng để duy trì áp suất

     • Chức năng khóa (Hậu tố L): Được trang bị cấu trúc tab khóa. Nhấn một lần để khóa bàn đạp để cung cấp không khí liên tục; nhấn lại để mở khóa và thiết lập lại giảm áp

     • Chức năng tiêu chuẩn: Model không phải L là loại tự thiết lập lại tức thì, tự động cắt không khí và giải phóng áp suất sau khi nhả chân

2. Quy tắc và định nghĩa mã hóa mô hình

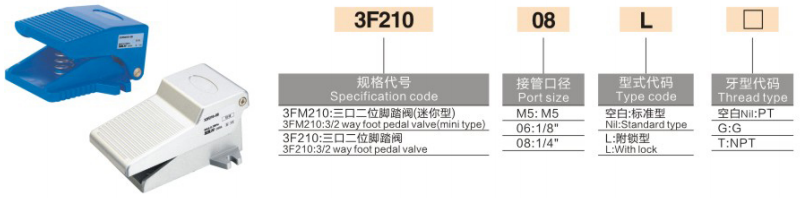

     Logic mã hóa: 3(F/FM)210 - [Kích thước cổng] [Khóa L] - [Loại luồng]

  Định nghĩa nhà ở sê-ri 2.1

     • 3F210: Vỏ hợp kim nhôm chịu lực tiêu chuẩn Van chân 3/2 chiều

     • 3FM210: Van chân nhựa mini nhẹ, kích thước nhỏ gọn lắp đặt trong không gian hẹp

  2.2 Thông số kích thước cổng

     • M5: Sợi mảnh M5×0,8 (dành riêng cho model mini 3FM, điều khiển không khí vi mô)

     • 06: Ren tiêu chuẩn G1/8 (PT1/8)

     • 08: Thông số kỹ thuật phổ quát chính thống G1/4 (PT1/4) cho dụng cụ công nghiệp

  2.3 Chức năng & Hậu tố luồng

     • Hậu tố L: Với cấu trúc tự khóa để giữ áp suất trong thời gian dài

     • Không L: Loại tự thiết lập lại tức thì, tự động giảm áp sau khi nhả bàn đạp

     • Loại chủ đề: Trống=ren côn PT; G = Ren song song tiêu chuẩn Anh; T=NPT ren côn Mỹ

     Ví dụ mẫu: 3F210-08L | Van chân hợp kim nhôm cổng G1/4 có chức năng tự khóa; 3FM210-M5 | Van chân mini nhựa M5

  2.4 Bảng so sánh thông số kỹ thuật toàn dòng

3. Thông số kỹ thuật cốt lõi

4. Phân biệt lựa chọn: Dòng nhôm 3F và Dòng nhựa mini 3FM

5. Phân biệt chức năng: Tự đặt lại và Tự khóa

     • Loại tự thiết lập lại tức thì không phải L: Bàn đạp tự động bật lại sau khi nhả chân, cắt nguồn cung cấp không khí và giải phóng áp suất từ ​​cổng A. Đây là loại phổ biến nhất cho các tình huống chạy bộ và kiểm soát gián đoạn.

     • Loại tự khóa hậu tố L: Nhấn một lần để khóa bàn đạp để cung cấp không khí liên tục và duy trì áp suất; nhấn lại để mở khóa và giải phóng áp suất dư. Được thiết kế đặc biệt cho các mạch khí nén duy trì áp suất trong thời gian dài.

6. Ứng dụng thay thế & điển hình

  6.1 Thay thế tương thích

     Dòng SOLH 3F/3FM thay thế hoàn toàn dòng AirTAC 3F210/3FM210 ban đầu và các mẫu tương đương Xinchang/SOLIH trong nước, đồng thời có thể trực tiếp nâng cấp và thay thế các van bàn đạp chân FV320 cũ với khả năng tương thích hoàn hảo về kích thước và chức năng.

 6.2 Kịch bản ứng dụng điển hình

     • Điều khiển chân xi lanh tác động đơn: Nguồn khí → Van chân 3F → xi lanh tác động đơn; xi lanh tự động quay trở lại và giải phóng áp suất khi nhả bàn đạp, thực hiện vận hành ngắt quãng an toàn.

     • Giảm áp lực cốc hút chân không: Bước cấp khí để cắt chân không; nhả bàn đạp để xả khí và loại bỏ lực giữ cốc hút để nhả phôi nhanh chóng.

     • Kiểm soát xử lý công nghiệp: Chuyển đổi chân bằng tay cho máy dập nhỏ, máy mài và hệ thống kẹp cố định bằng khí nén, rảnh tay để vận hành hiệu quả.

Tóm tắt một câu

     Van bàn đạp chân thường đóng 3/2 dòng SOLH 3F/3FM bao gồm các mẫu tự khóa/tự khóa bằng nhôm hạng nặng và các mẫu nhựa nhẹ mini. Với hiệu suất chống bụi và chống tia nước IP54, hoạt động không cần bôi trơn và khả năng tương thích hoàn toàn với AirTAC, chúng là các van chuyển mạch khí nén rảnh tay tiêu chuẩn để điều khiển xi lanh, ngắt chân không và vận hành dụng cụ công nghiệp.
