Van điều khiển

Van poppet cơ học trung bình SOLH VM2 (VM200) hoàn toàn có thể hoán đổi với các mẫu SMC phù hợp. Với cấu trúc poppet trung bình với hệ số lưu lượng Cv=0,87, công suất lưu lượng của nó cao hơn khoảng 8 lần so với dòng VM1 mini, được trang bị cổng Rc1/4 tiêu chuẩn và các luồng NPT/G1/4 tùy chọn. Nó hoạt động ở mức 0 ~ 1,0MPa và không tương thích với chân không, sử dụng vòng đệm chống mài mòn không cần bôi trơn và thân kim loại chắc chắn. Có sẵn các bố trí đường ống cổng bên và cổng dưới cùng, được hỗ trợ bởi một dòng hoàn chỉnh các bộ truyền động có thể hoán đổi cho nhau: con lăn POM tiêu chuẩn / đòn bẩy con lăn chống mài mòn bằng thép cứng, con lăn chống bật một chiều, pít tông thẳng, nút ấn phẳng, đầu dừng khẩn cấp hình nấm màu vàng, nút chỉ báo màu xanh lá cây và núm bản lề có thể khóa. Biến thể con lăn thép cứng phù hợp với dây chuyền sản xuất chịu mài mòn cao có tải trọng lớn. Được sử dụng rộng rãi để phát hiện giới hạn hành trình của xi lanh và bàn trượt, vận hành chạy bộ bằng tay thiết bị, chuyển mạch không khí cố định khuôn và khóa liên động khẩn cấp an toàn, nó đóng vai trò là van kích hoạt không khí cơ học chính cho dây chuyền sản xuất bao bì, dệt, in ấn và tự động hóa nói chung.

Van cơ học 3 cổng trung bình SOLH VM4 (VM400) có thể hoán đổi hoàn toàn với các mẫu SMC tương đương, được đặt giữa dòng VM1 mini và dòng VM2 dòng cao. Ưu điểm cốt lõi của nó nằm ở khả năng tương thích với toàn dải áp suất từ ​​chân không -100kPa đến áp suất dương 1,0MPa, một tính năng không có trên VM2. Nó sử dụng cổng Rc1/8 tiêu chuẩn với các luồng NPT/G1/8 tùy chọn và công suất luồng Cv=0,38, hỗ trợ bố trí đường ống cổng bên và dưới. Được chế tạo bằng thân kim loại chắc chắn, nó chịu được va đập và độ rung nặng 1000m/s², thích hợp cho các dây chuyền sản xuất hạng nặng khắc nghiệt, với lớp đệm kín chống bụi không cần bôi trơn cho tuổi thọ lâu dài. Một bộ hoàn chỉnh các bộ truyền động có thể hoán đổi cho nhau được cung cấp: đòn bẩy con lăn bằng thép chống mài mòn tiêu chuẩn / cứng, con lăn chống bật một chiều, pít tông thẳng, nút dừng khẩn cấp hình nấm nhiều màu, núm xoay 2/3 vị trí, nút ấn có thể khóa và đòn bẩy bản lề chuyển đổi. Được áp dụng rộng rãi trong phát hiện giới hạn hành trình xi lanh và bàn trượt, mạch hấp phụ/nhả chân không, vận hành chạy bộ bằng tay thiết bị, khóa liên động khẩn cấp an toàn máy và chuyển mạch cố định khuôn, đây là van kích hoạt cơ học trung bình lý tưởng cho các điều kiện làm việc đòi hỏi khả năng tương thích chân không và khả năng chống sốc mạnh.

Van tỷ lệ điện-khí nén lưu lượng cao SOLH ITV có thể hoán đổi hoàn toàn với các mẫu SMC tương đương. Áp dụng hệ thống phản hồi áp suất vòng kín, nó chấp nhận điện áp DC0–10V, tín hiệu tương tự dòng điện 4–20mA và giao tiếp bus trường tùy chọn bao gồm CC-Link, PROFINET, EtherNet/IP để đạt được khả năng điều chỉnh áp suất không khí từ xa vô cấp, có độ chính xác cao với độ chính xác điều khiển FS ±1% và khả năng bảo vệ chống bụi & nước bắn theo tiêu chuẩn IP65. Ba dòng sản phẩm bao gồm các phạm vi lưu lượng khác nhau: ITV1100 cho lưu lượng cực thấp, ITV2100 cho lưu lượng trung bình phổ quát và ITV3100 cho lưu lượng cao nặng lên tới 4400 L/phút ANR, với áp suất có thể điều chỉnh từ 0,005 đến 0,9 MPa. Nó hỗ trợ các ren Rc/NPT/G và các phụ kiện đẩy vào, màn hình kỹ thuật số LED tích hợp và cảnh báo tự chẩn đoán khi nguồn điện thấp DC24V. Áp dụng rộng rãi cho dẫn động xi lanh có lỗ khoan lớn, kiểm soát độ căng không đổi của màng và dây, quy trình chính xác bán dẫn và quang học, phân phối và phủ tự động, chuyển đổi áp suất nhiều giai đoạn cho thiết bị hàn và tán đinh, thay thế nhiều bộ điều chỉnh thủ công để thực hiện kiểm soát áp suất tập trung kỹ thuật số trên dây chuyền sản xuất tự động.

Van một chiều nội tuyến SOLH XTO674 và INA14 có chung nền tảng cấu trúc với áp suất nứt cực thấp 0,01MPa, tương thích với cả khí nén và nước sạch để bảo vệ chống dòng chảy ngược trong đường ống chân không và chất lỏng áp suất thấp. XTO674 là phiên bản đông lạnh hoàn toàn bằng đồng thau hoạt động ở nhiệt độ -30oC; Dòng tiêu chuẩn INA14 cung cấp thân bằng đồng thau hoặc thép không gỉ SUS304, được trang bị phớt NBR tiêu chuẩn cộng với phớt FKM chịu dầu & nhiệt độ cao tùy chọn và phớt CR chịu được thời tiết. Thiết kế ren nội tuyến nhỏ gọn với đánh dấu mũi tên dòng chảy có thể được gắn trực tiếp vào đường ống mà không cần giá đỡ bổ sung, ngăn chặn hiệu quả tình trạng thất thoát chân không và luồng khí ngược khi lắp đặt giữa máy tạo chân không và cốc hút. Hai dòng sản phẩm này có kích thước tổng thể và kích thước ren giống hệt nhau để trao đổi trường trực tiếp mà không cần sửa đổi đường ống, được ứng dụng rộng rãi trong thiết bị đông lạnh, dây chuyền sản xuất chân không, mạch chất lỏng nhiệt độ cao chống ăn mòn và đường ống khí nén & nước nói chung để duy trì áp suất một chiều và ngăn ngừa dòng chảy ngược.

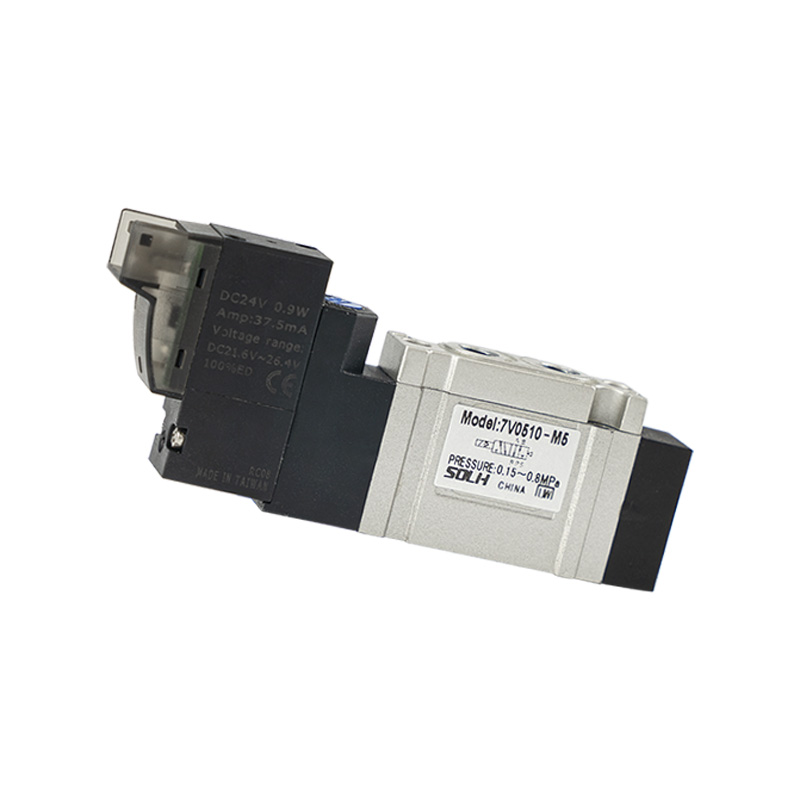

Van điện từ điều khiển thí điểm nhỏ gọn SOLH 7V bao gồm các biến thể hoàn chỉnh 5/2 và 5/3, bao gồm hồi vị lò xo cuộn đơn, chốt cuộn đôi và ba chức năng trung tâm: đóng trung tâm, xả trung tâm, cung cấp áp suất trung tâm. Nó áp dụng thiết kế ống xả tập trung tích hợp bên trong với công suất dòng chảy cao hơn khoảng 30% so với các loại van dòng 4V truyền thống, có phản hồi chuyển đổi 50ms và tần số hoạt động tối đa lên đến 5 Hz. Cuộn dây công suất cực thấp tạo ra ít nhiệt hơn để cấp điện liên tục, với mức tiêu thụ điện DC 0,7W và AC 1,1VA. Chúng tôi cung cấp dòng sản phẩm kích thước đầy đủ từ M5 đến 3/8", hỗ trợ cả cổng ren tiêu chuẩn và phụ kiện đẩy nhanh. Van có thể được lắp đặt riêng lẻ hoặc xếp chồng lên nhau trên các ống góp nhôm nhiều trạm để tiết kiệm không gian tủ và đơn giản hóa đường ống dẫn khí chính. Áp suất vận hành trong khoảng 0,15~0,8 MPa với nhiệt độ làm việc -20oC~70oC. Thân van bằng nhôm đúc mang lại tuổi thọ bịt kín lâu, được sử dụng rộng rãi để chuyển hướng xi lanh và điều khiển khí nén tập trung trên tất cả các dây chuyền sản xuất tự động.

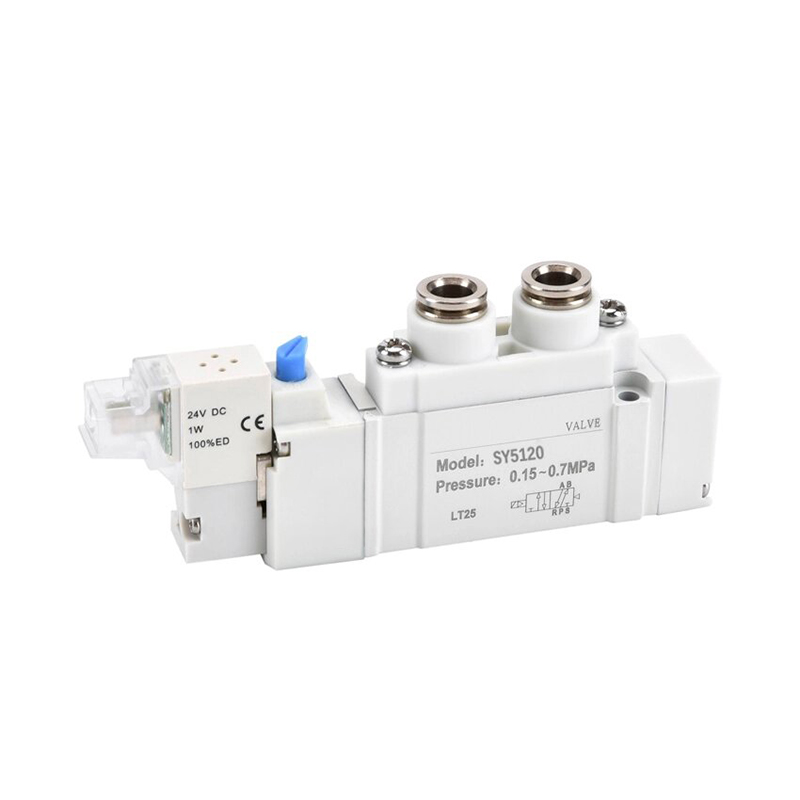

Van điện từ 5 cổng vận hành bằng thí điểm dòng SOLH SY có thể hoán đổi hoàn toàn với các van SMC phù hợp, bao gồm SY3000 mini, SY5000 dòng chính trung bình, SY7000 lớn và SY9000 mẫu cực lớn. Nó cung cấp các tùy chọn mạch hoàn chỉnh: cuộn dây đơn/đôi 5/2 và 5/3 ba vị trí với chức năng đóng trung tâm, xả trung tâm và cung cấp áp suất trung tâm. Cuộn dây 0,35W tiêu chuẩn và cuộn dây tiết kiệm năng lượng cực thấp 0,1W tùy chọn tạo ra ít nhiệt để cung cấp năng lượng liên tục. Phiên bản thử nghiệm bên trong hoạt động ở mức 0,1~0,7 MPa, trong khi phiên bản thử nghiệm bên ngoài hỗ trợ môi trường chân không -100kPa. Ống đệm có khe hở đạt tới 200 triệu chu kỳ chuyển mạch. Các cổng dẫn khí được bố trí ở bên cạnh, trên và dưới để định tuyến ống linh hoạt. Van áp dụng thiết kế chốt cắm cắm tương thích với các đảo van đa tạp SS5Y, cho phép bảo trì một van mà không cần tháo rời toàn bộ dãy, với đầu nối phích cắm IP65 và xếp hạng đế đa tạp IP67. Các đường chạy bên trong được tối ưu hóa mang lại lưu lượng cao hơn khoảng 80% so với các van cũ và lưới lọc thí điểm tích hợp giúp ngăn ống bị kẹt do bụi. Được sử dụng rộng rãi để chuyển hướng xi lanh và điều khiển khí nén tập trung trong chất bán dẫn, hàn ô tô, đóng gói và thiết bị tự động hóa y tế.

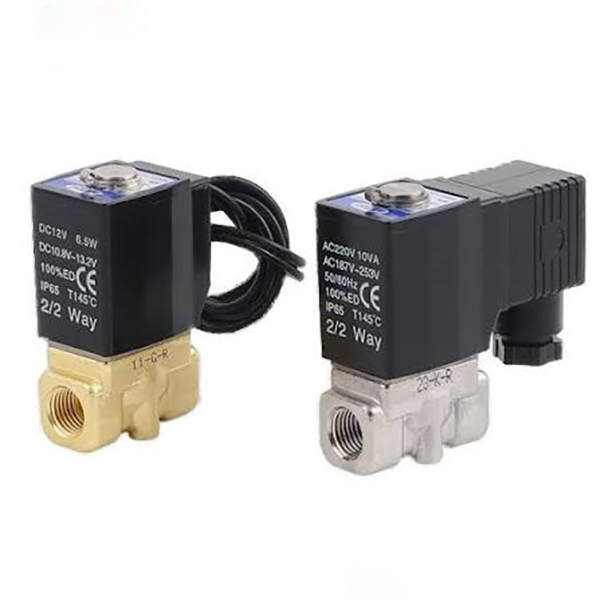

Van điện từ chất lỏng thường đóng 2/2 chiều dòng SOLH 2S bao gồm hai dòng đầy đủ: mô hình lỗ nhỏ tác động trực tiếp 030/050 và các biến thể lỗ khoan lớn do phi công vận hành 150 ~ 500, để điều khiển bật tắt tự động nước sạch, khí nén, chất làm mát cắt, dầu bôi trơn và đường ống dẫn chất lỏng ăn mòn yếu. Phiên bản tác động trực tiếp cho phép khởi động không áp suất mà không có giới hạn chênh lệch áp suất tối thiểu, có kích thước nhỏ gọn, hướng lắp phổ quát và chuyển đổi nhanh mili giây, lý tưởng cho các ứng dụng dòng vi mô áp suất thấp như làm mát máy công cụ một điểm, nhánh không khí/nước vi mô 3C và thiết bị làm sạch mini. Loại vận hành thí điểm yêu cầu chênh lệch áp suất tối thiểu 0,05MPa để mở hoàn toàn, mang lại dòng chảy cực lớn với cuộn dây nhiệt độ thấp công suất thấp, phù hợp với đầu xả của máy nén khí, đường nước phun chính và đường ống xử lý nước tuần hoàn dòng chảy cao. Các con dấu cao su nitrile NBR tiêu chuẩn được trang bị, với các con dấu cấp thực phẩm EPDM chịu được axit và nước nóng tùy chọn. Có sẵn nhiều tiêu chuẩn ren quốc tế (PT/G/NPT) và điện áp cuộn dây phổ quát toàn cầu (DC12/24V, AC24/110/220V), được hỗ trợ bởi các tùy chọn dây dẫn và phích cắm DIN. Cuộn dây chịu nhiệt cho phép cung cấp năng lượng liên tục trong thời gian dài. Hướng dẫn lựa chọn: loại tác động trực tiếp cho đường ống có áp suất tĩnh dưới 0,05MPa và lưu lượng nhánh nhỏ; phiên bản vận hành thử nghiệm cho các ống góp chính G1/2 trở lên với áp suất cao ổn định và lưu lượng tuần hoàn lớn. Con dấu EPDM là bắt buộc đối với môi trường nước nóng và chất lỏng cấp thực phẩm.

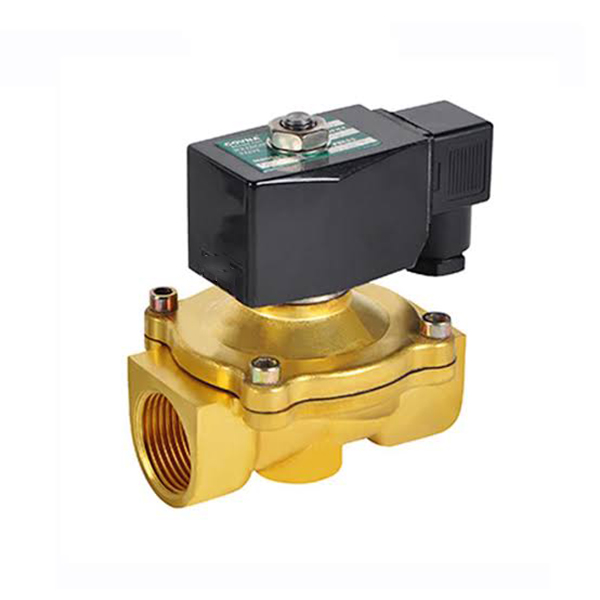

Van điện từ chất lỏng thường đóng 2/2 chiều dòng SOLH 2W với thân bằng đồng nguyên khối bao gồm các mẫu 030/050 tác động trực tiếp lỗ nhỏ và các biến thể 150 ~ 500 lỗ khoan lớn vận hành thí điểm, được thiết kế để tự động điều khiển bật tắt nước sạch, khí nén, chất làm mát cắt, dầu bôi trơn và đường ống dẫn chất lỏng ăn mòn yếu. Phiên bản tác động trực tiếp thực hiện khởi động chênh lệch áp suất bằng 0 mà không có giới hạn áp suất làm việc tối thiểu, có kích thước nhỏ gọn, định hướng lắp phổ biến và chuyển mạch tần số cao mili giây, lý tưởng cho các nhánh dòng vi mô áp suất thấp, mạch nước phụ trợ chân không và làm mát một điểm cho máy công cụ nhỏ. Loại vận hành thí điểm yêu cầu áp suất chênh lệch khởi động tối thiểu 0,05MPa, cung cấp dòng chảy cực lớn với cuộn dây tăng nhiệt độ thấp công suất thấp, phù hợp với đường xả chính của máy nén khí, mạch nước phun chính của cụm lắp ráp chung và đường ống tuần hoàn dòng chảy cao cho hệ thống xử lý nước. Các con dấu cao su nitrile NBR tiêu chuẩn được trang bị, với các con dấu cấp thực phẩm EPDM chịu nhiệt và axit tùy chọn. Có sẵn nhiều tiêu chuẩn ren quốc tế (PT/G/NPT) và điện áp cuộn dây toàn dải (DC12/24V, AC24/110/220V), được hỗ trợ bởi ổ cắm DIN để đi dây trong tủ và dây dẫn chống nước theo tiêu chuẩn IP65 cho thiết bị ngoài trời ẩm ướt. Cuộn dây chịu nhiệt cho phép cung cấp năng lượng liên tục 24 giờ mà không bị kiệt sức. Nguyên tắc lựa chọn: chọn loại tác động trực tiếp cho đường ống có áp suất tĩnh dưới 0,05MPa và dòng chảy một điểm vi mô; chọn biến thể vận hành thí điểm cho các ống góp chính G1/2 trở lên có lưu thông lớn áp suất cao ổn định. Con dấu EPDM là bắt buộc đối với nước nóng, nước tinh khiết và môi trường chất lỏng cấp thực phẩm.
