Thương hiệu: SOLH của Richge Technology

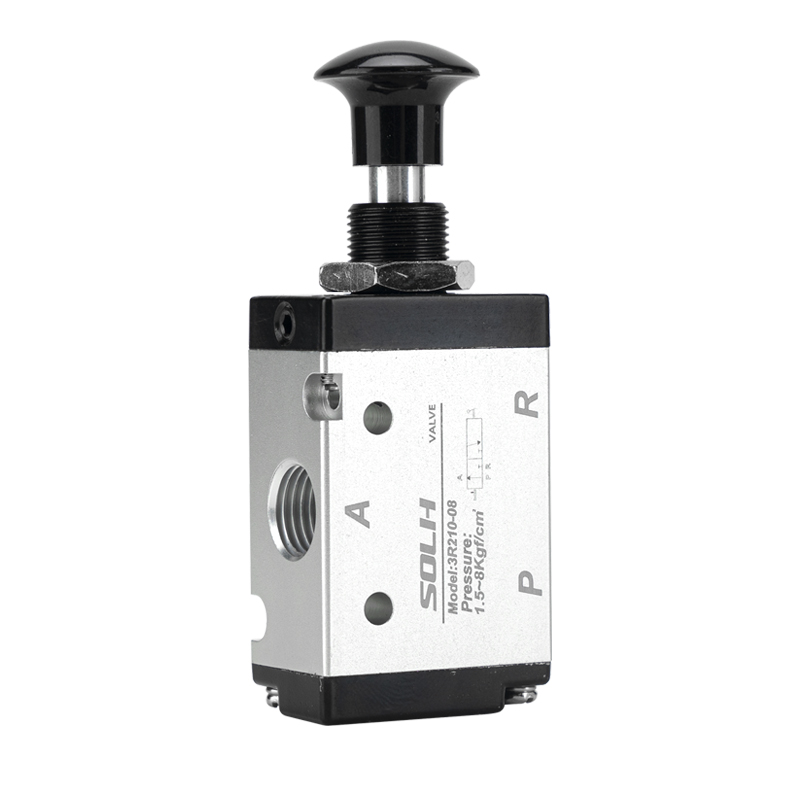

Dòng SOLH 3L là tiêu chuẩn AirTACVan điều khiển hướng kéo đẩy bằng tay 3/2 chiều với thiết kế thường đóng (NC). Nó trực tiếp chuyển mạch khí nén thông qua hành động đẩy và kéo tay cầm dọc trục. Là một bộ phận khí nén hoàn toàn thủ công không có nguồn truyền động điện hoặc khí nén, nó được áp dụng đặc biệt cho điều khiển xi lanh tác động đơn, bật tắt mạch không khí, vận hành chạy bộ và hệ thống khóa liên động an toàn thiết bị, được sử dụng rộng rãi trong các tình huống gỡ lỗi, dừng khẩn cấp và chống cháy nổ.
1.1 Định nghĩa giao diện 3 cổng tiêu chuẩn
• Cảng P: Cổng nạp khí nén chính
• một cảng: Cổng ra làm việc, nối với xi lanh tác động đơn
• Cổng R: Cổng xả, hỗ trợ lắp đặt bộ giảm âm để giảm tiếng ồn
• Chế độ lái xe: Vận hành kéo đẩy bằng tay thẳng hướng trục
• Đặc điểm cấu trúc: Cấu trúc loại ống chỉ chính xác, thân bằng hợp kim nhôm có độ bền cao, cơ chế thiết lập lại lò xo tự động tích hợp
• Trạng thái đặt lại bình thường: Lò xo bên trong siết chặt ống chỉ, đầu vào P đóng lại, Cổng làm việc giao tiếp với cổng xả R để giảm áp.
• Trạng thái kéo làm việc: Kéo tay cầm hướng trục để đảo lõi van, cổng P giao tiếp với cổng A để cấp khí, cổng xả R đóng để dẫn động xi lanh hoạt động.
• Phát hành lại: Nới lỏng tay cầm, van tự động cài đặt lại bằng lực lò xo, cắt không khí nạp và xả hết áp suất dư.
• Logic cốt lõi: Cấu trúc NC thường đóng tiêu chuẩn với chức năng cài đặt lại bằng tay, ngăn chặn hiệu quả hoạt động sai và đảm bảo an toàn cho thiết bị.

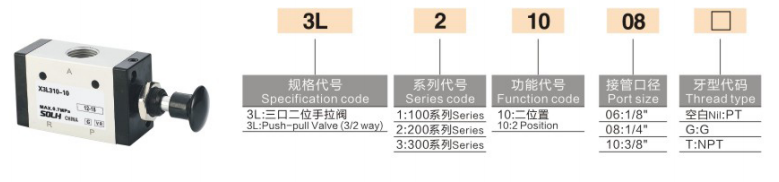

1. Logic mã hóa: 3L [Mã kích thước] 10 - [Kích thước cổng] [Loại luồng]
|
Đoạn mã |
Định nghĩa chi tiết |
|
3L |
Dòng van kéo tay 3/2 chiều |
|
Mã kích thước |
1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
10 |
Đã sửa mã cho cấu trúc đặt lại lò xo 3/2 chiều |
|
Kích thước cổng |
06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
|
Loại chủ đề |
Trống=Chủ đề tiêu chuẩn PT; T=ren NPT; G=G chủ đề |
2. Các mô hình phổ biến chính thống
• 3L110-06: Cổng G1/8, van kéo tay cỡ nhỏ cho hệ thống khí nén vi mô
• 3L210-08: Cổng G1/4, model phổ biến nhất, hoàn toàn phù hợp với xi lanh tác động đơn tiêu chuẩn
• 3L310-10: Cổng G3/8, thiết kế dòng chảy lớn cho thiết bị xi lanh lực đẩy cao
• 3L410-15: Cổng khoan lớn G1/2, thích hợp cho các mạch khí nén lưu lượng lớn công suất lớn
|
Mục tham số |
Đặc điểm kỹ thuật |
|
Phương tiện làm việc |
Lọc khí nén (độ chính xác lọc ≥40μm) |
|
Phạm vi áp suất làm việc |
0.15～0,8MPa |
|
Bằng chứng áp lực |
1,2MPa |
|
Phạm vi nhiệt độ làm việc |
-20oC～+70oC |
|
Thông số dòng chảy 3L110-06 |
Diện tích hiệu dụng 10,2mm2, Cv=0,6 |
|
Thông số dòng chảy 3L210-08 |
Diện tích hiệu dụng 17,0mm2, Cv=1,0 |
|
Thông số dòng chảy 3L310-10 |
Diện tích hiệu dụng 28,0mm2, Cv=1,65 |
|
Yêu cầu bôi trơn |
Thiết kế không cần bôi trơn (bôi trơn tùy chọn cho các điều kiện đặc biệt) |
|
Phương pháp cài đặt |
Gắn bảng / gắn đế, lắp đặt cố định nhiều vị trí |
|
Chất liệu thân máy |
Hợp kim nhôm có độ bền cao |
• Thiết kế an toàn chống cháy nổ thủ công thuần túy: Không có bộ phận điện và nguồn kiểm soát không khí, không có rủi ro tia lửa. Thích hợp cho việc dừng khẩn cấp, gỡ lỗi thiết bị và môi trường bụi chống cháy nổ với độ an toàn vận hành cực cao.
• Vận hành kéo đẩy hướng trục tiết kiệm nhân công: Hành động xử lý tuyến tính thẳng với phản hồi rõ ràng và đảo chiều sắc nét, cảm giác cầm tay ổn định và không dễ bị kẹt.
• Mùa xuân tự động thiết lập lại & an toàn NC: Trạng thái thường đóng mặc định, tự động đặt lại và cắt nguồn cung cấp không khí sau khi nhả tay cầm, tránh hiệu quả các hành động liên tục do vận hành sai.
• Cấu trúc nhỏ gọn và bền: Thân máy bằng hợp kim nhôm tích hợp với thiết kế ống cuộn ma sát thấp, độ kín đáng tin cậy, chống mài mòn và tuổi thọ dài.
• Kết hợp xi lanh tác động đơn chuyên nghiệp: Logic mạch không khí chuyên dụng 3/2 chiều, thích ứng hoàn hảo với các xi lanh tác động đơn hồi xuân như cơ cấu kẹp và đẩy.
• Khả năng tương thích và thay thế cao: Kích thước lắp đặt nhất quán với các van điều khiển khí nén dòng 3A, hỗ trợ thay thế và chuyển đổi trực tiếp các chế độ điều khiển bằng tay/khí nén.
• Điều khiển bằng tay các xi lanh tác động đơn cho hệ thống chuyển động kẹp, đẩy và hồi xuân
• Điều khiển bật tắt mạch khí nén, gỡ lỗi chạy bộ thiết bị và công tắc an toàn bảo trì
• Điều khiển khí nén thủ công cho khu vực chống cháy nổ, môi trường công nghiệp không có điện và bụi bặm
• Hệ thống logic khí nén phù hợp với van khí nén 3A để điều khiển hỗn hợp bằng tay/khí nén
Dòng SOLH 3L là loại van kéo đẩy thủ công 3/2 chiều NC cổ điển thường đóng với lò xo tự động thiết lập lại. Nó là bộ phận điều khiển thủ công tiêu chuẩn nhỏ gọn, an toàn và bền bỉ được thiết kế đặc biệt cho các hệ thống khí nén xi lanh tác động đơn.
