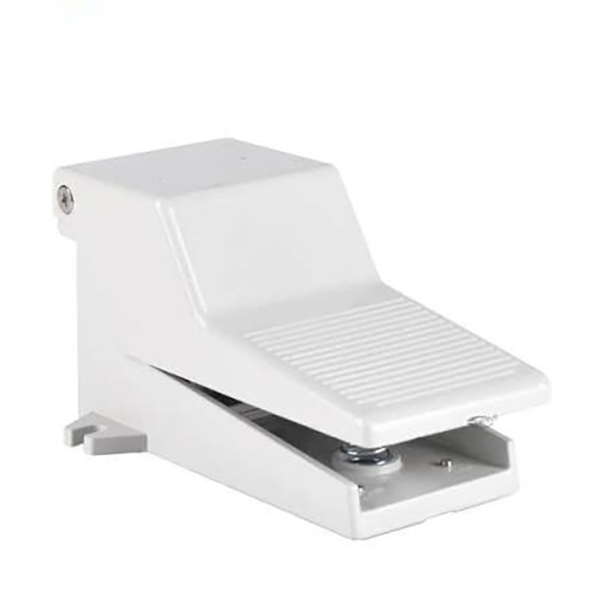

Van bàn đạp chân 5/2 chiều dòng 4F | Van chân khí nén hoàn toàn bằng nhôm tác động trực tiếp

Thương hiệu: SOLH của Richge Technology | Thay thế tương thích hoàn toàn cho van chân dòng AirTAC 4F

1. Tổng quan về sản phẩm

     Dòng SOLH 4F là dòng sản phẩm chuyên nghiệpVan định hướng đạp chân khí nén 5/2 chiều hoàn toàn tương thích và có thể hoán đổi với toàn bộ dòng AirTAC 4F. Sử dụng toàn bộ thân bằng hợp kim nhôm đúc và bàn đạp chân dày chống trượt với cấu trúc đặt lại lò xo tác động trực tiếp, nó được thiết kế đặc biệt chođiều khiển tiến và lùi xi lanh tác động kép. Dòng sản phẩm đầy đủ bao gồm bốn loại có thể định cấu hình: tự đặt lại tiêu chuẩn, tự khóa cơ học L, vỏ bảo vệ an toàn G và tích hợp khóa + bảo vệ LG. Nó có thể thay thế thủ công các van điện từ để khởi động thiết bị và chuyển hướng, được áp dụng rộng rãi trong các thiết bị dụng cụ, dập, tán đinh và điều khiển khí nén công nghiệp.

  1.1 Logic mạch không khí 5/2 chiều lõi

     • Định nghĩa cảng hàng không: P (cửa hút gió chính), A/B (cửa hút gió kép), R1/R2 (hai cổng xả khí độc lập)

     • Trạng thái bình thường (Nhả bàn đạp): P nối với B để cung cấp không khí; A kết nối với R1 để xả, xi lanh rút lại và đặt lại

     • Trạng thái làm việc (Bàn đạp được nhấn): P nối với A để cung cấp không khí; B nối với R2 để xả, xi lanh mở rộng và hoạt động

     • Loại tiêu chuẩn không phải L: Thiết lập lại khả năng phục hồi lò xo ngay lập tức sau khi thả chân để kiểm soát hoạt động chạy bộ không liên tục

     • Loại khóa L: Nhấn một lần để khóa vị trí và duy trì áp suất không khí; nhấn lại để mở khóa và thiết lập lại giảm áp

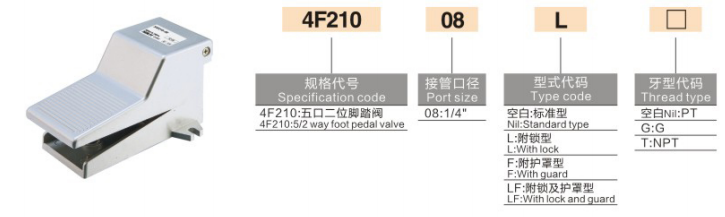

2. Quy tắc mã hóa mô hình & Định nghĩa hậu tố

     Logic mã hóa: 4F210 - [Kích thước cổng] + [Hậu tố chức năng] - [Loại luồng]

  2.1 Model cơ bản & Kích thước cổng

     • 4F210: Thân van chân 5/2 chiều phổ thông

     • 06: Cổng ren G1/8 (PT1/8)

     • 08: Thông số kỹ thuật chính thống phổ quát G1/4 (PT1/4)

 2.2 Hướng dẫn lựa chọn hậu tố chức năng cốt lõi

  2.3 Hậu tố loại chủ đề

     • Trống: Ren côn PT (mặc định tiêu chuẩn)

     • G: Ren song song G tiêu chuẩn Anh

     • T: Ren côn tiêu chuẩn Mỹ NPT

  Ví dụ mẫu: 4F210-08 | Van chân tự điều chỉnh tiêu chuẩn G1/4; 4F210-08LG | Van chân tự khóa G1/4 có nắp bảo vệ an toàn

3. Thông số kỹ thuật cốt lõi

4. Phân biệt lựa chọn: Van chân 4F 5/2 Way và 3F 3/2 Way

5. Ưu điểm về kết cấu cốt lõi

     • Thiết kế ống xả độc lập kép: Được trang bị 2 lỗ thoát khí riêng biệt đảm bảo khí thải êm ái trong quá trình đảo chiều xi-lanh, phản hồi hành động nhanh và vận hành ổn định không bị lag.

     • Bàn đạp hạng nặng chống trượt: Bề mặt bàn đạp có kết cấu dạng con lăn giúp tăng ma sát hiệu quả, ngăn ngừa trượt khi bước với tải trọng cao và cải thiện độ ổn định khi vận hành.

     • Cơ chế khóa độc lập ổn định: Cấu trúc khóa vừa khít độc lập đảm bảo định vị chắc chắn và mở khóa nhẹ. Lưu ý: Không phù hợp với điều kiện làm việc tác động liên tục tần số cực cao.

     • Vỏ bảo vệ an toàn tùy chọn: Tấm chắn chống bụi bằng nhựa tùy chỉnh có hiệu quả tránh việc đảo ngược vô tình do phôi rơi hoặc nhân viên chạm nhầm, cải thiện độ an toàn khi vận hành tại chỗ.

     • Cấu trúc bền hoàn toàn bằng nhôm: Thân máy bằng hợp kim nhôm đúc tích hợp có độ cứng cao, chống va đập và tuổi thọ lâu dài cho môi trường xưởng công nghiệp khắc nghiệt.

6. Các kịch bản ứng dụng điển hình

     • Điều khiển bằng tay xi lanh tác động kép: Nguồn khí → Van chân 4F → xi lanh tác động kép. Loại tự đặt lại thực hiện kéo dài khi nhấn và rút lại khi nhả; loại khóa duy trì áp suất kẹp để định vị trong thời gian dài.

     • Kiểm soát thiết bị chế biến công nghiệp: Chuyển mạch định hướng vận hành bằng chân chuyên nghiệp dành cho máy dập, máy tán đinh và thiết bị mài, giúp rảnh tay để vận hành xử lý hiệu quả.

     • Gỡ lỗi thiết bị tại chỗ: Tạm thời thay thế van điện từ bằng van chân thủ công để gỡ lỗi mạch khí nén, thuận tiện cho việc vận hành thử thiết bị và hiệu chỉnh thông số.

Tóm tắt một câu

     Dòng SOLH 4F là van đạp chân tác động trực tiếp 5/2 chiều hoàn toàn bằng nhôm với các tùy chọn bảo vệ tự đặt lại, tự khóa và chống vận hành sai. Với ống xả kép nhanh, lưu lượng lớn và khả năng tương thích hoàn toàn với AirTAC, đây là van điều khiển bằng chân công nghiệp tiêu chuẩn để chuyển mạch tiến/lùi xi lanh tác động kép và điều khiển khí nén xử lý cơ học.
