Van đòn bẩy thủ công 5/2 & 5/3 dòng 4H | Van điều khiển hướng vận hành bằng tay

Thương hiệu: SOLH của Richge Technology | Van khí nén đòn bẩy tay 5/2 5/3 để gỡ lỗi thủ công và dừng an toàn

1. Tổng quan về sản phẩm & Cấu trúc cốt lõi

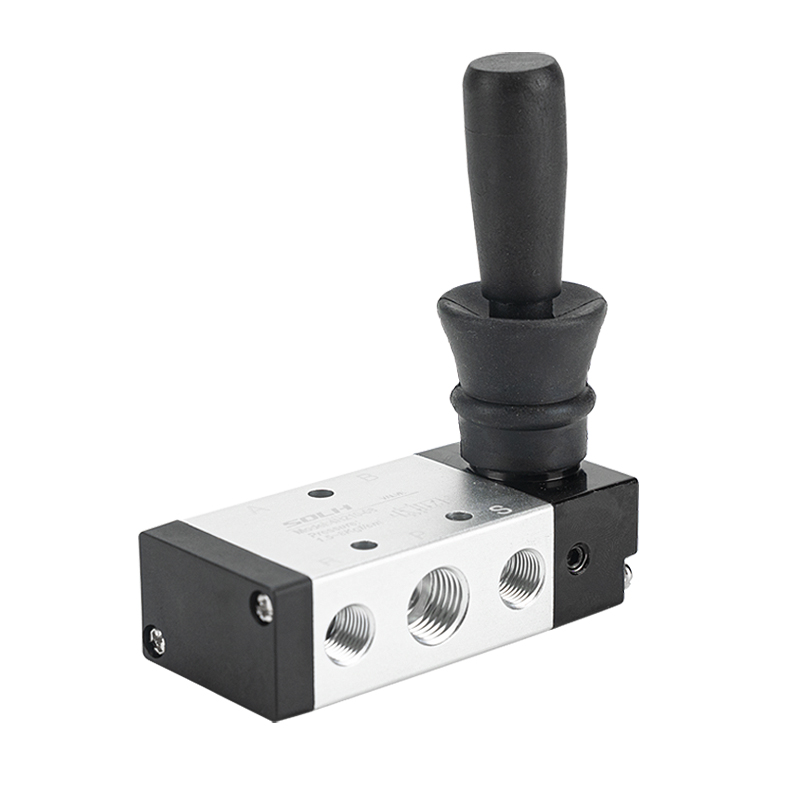

     Dòng SOLH 4H là tiêu chuẩn AirTACVan điều khiển hướng đòn bẩy 5/2 và 5/3, còn được gọi là van ống chỉ vận hành bằng tay. Nó chuyển mạch khí nén hoàn toàn bằng thao tác đòn bẩy thủ công mà không có tín hiệu điều khiển điện hoặc khí nén. Được sử dụng rộng rãi để gỡ lỗi thủ công thiết bị, dừng an toàn khẩn cấp và điều khiển chuyển động xi lanh, nó có cấu trúc ống chính xác và thân bằng hợp kim nhôm bền bỉ với các chế độ định vị kép là đặt lại lò xo và khóa bi thép. Có thể hoán đổi hoàn toàn với van điện từ 4V và van khí nén 4A, đây là bộ phận điều khiển thủ công phổ biến cho các hệ thống khí nén tiêu chuẩn.

  1.1 Định nghĩa giao diện 5 cổng tiêu chuẩn

     • Cảng P: Cổng nạp khí nén chính

     • Cổng làm việc A/B: Cổng đầu ra kép để kết nối các xi lanh tác động kép để điều khiển hành trình kéo dài và rút lại

     • Cổng xả R/S: Cổng xả giảm áp, tương thích với việc lắp đặt bộ tiêu âm tiêu chuẩn để giảm tiếng ồn

     • Chế độ lái xe: Thao tác chuyển đổi đòn bẩy thủ công thẳng

     • Đặc điểm cấu trúc: Loại ống có độ chính xác cao, thân bằng hợp kim nhôm có độ bền cao, cấu trúc định vị lại lò xo / bi thép để vận hành ổn định

2. Van đòn bẩy thủ công 5/2 chiều (Hai vị trí)

  2.1 Loại đặt lại lò xo thủ công (4H210/310/410)

     • Nguyên tắc làm việc: Chuyển đổi cần gạt để đảo ngược mạch gió; cần gạt tự động đặt lại bằng lực lò xo sau khi thả tay ra.

     • Đặc điểm cốt lõi: Thiết lập lại tức thì bằng cách nhả tay, hiệu suất chống hoạt động sai tuyệt vời và độ an toàn khi vận hành cao.

     • Mô hình điển hình: 4H210-08 (Cổng G1/4, van chỉnh tay lò xo 5/2 chiều)

  2.2 Loại khóa thủ công (4H210L/310L)

     • Nguyên tắc làm việc: Được trang bị cấu trúc đòn bẩy tự khóa. Van duy trì vị trí đảo ngược sau khi chuyển đổi và cần thiết lập lại thủ công để quay trở lại.

     • Đặc điểm cốt lõi: Định vị ổn định và giữ vị trí lâu dài, ngăn chặn hiệu quả việc vô tình chạm và thao tác sai, phù hợp với điều kiện làm việc lâu dài.

     • Mô hình điển hình: 4H210L-08 (cổng G1/4, van tay khóa 5/2)

3. Van đòn bẩy thủ công 5/3 chiều (Ba vị trí)

  Van thủ công 5/3 dòng 4H230/330/430 áp dụng thiết kế định vị bi thép ổn định kép, với ba chức năng vị trí ở giữa chuyên nghiệp để đáp ứng các yêu cầu điều khiển khí nén tiên tiến.

     • Trung tâm khép kín (Loại C): Đóng hoàn toàn ở vị trí giữa. Thực hiện khóa xi lanh, giữ áp suất và bảo vệ chống rơi cho các trạm treo và thẳng đứng.Mô hình điển hình: 4H230C-08

     • Trung tâm xả (loại E): Cổng làm việc A/B giao tiếp với cổng xả ở vị trí giữa. Hệ thống giải phóng hoàn toàn áp suất, cho phép xi lanh nổi tự do, gỡ lỗi thiết bị thủ công và bảo vệ an toàn.Mô hình điển hình: 4H230E-08

     • Trung tâm áp suất (loại P): Đầu vào không khí P giao tiếp với các cổng A/B ở vị trí giữa, chuyển đổi xi lanh tác động kép thành đầu ra tác động đơn để kẹp đồng bộ và điều khiển cân bằng lực.Mô hình điển hình: 4H230P-08

4. Quy tắc mã hóa mô hình tiêu chuẩn & mô hình chung

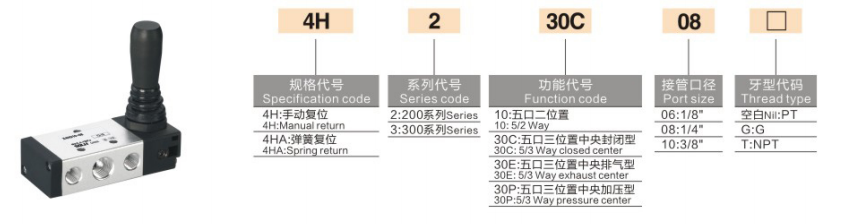

 1. Logic mã hóa: 4H [Mã kích thước] [Mã chức năng] - [Kích thước cổng]

  2. Các mô hình phổ biến chính thống

     • 4H210-08: Đặt lại lò xo 5/2 chiều, van thủ công đa năng cổng G1/4

     • 4H210L-08: Kiểu giữ vị trí dài hạn tự khóa 5/2 chiều

     • 4H230C-08: Trung tâm đóng 5/3, kiểu giữ và khóa áp suất xi lanh

     • 4H310-10: Đặt lại lò xo 5/2 chiều, van điều khiển bằng tay dòng chảy lớn G3/8

5. Thông số kỹ thuật lõi phổ quát

6. Ưu điểm của sản phẩm cốt lõi

     • Hiệu suất an toàn chống cháy nổ thủ công thuần túy: Không cần các bộ phận điện và nguồn điện, không có rủi ro tia lửa. Hoàn toàn thích hợp cho việc gỡ lỗi thiết bị, vận hành dừng khẩn cấp và điều khiển thủ công trong môi trường dễ cháy, nổ và bụi bặm.

     • Chế độ định vị kép cho toàn bộ kịch bản: Loại đặt lại lò xo để thiết lập lại an toàn ngay lập tức và chống hoạt động sai; loại khóa để giữ vị trí ổn định lâu dài, bao gồm các điều kiện chạy bộ trong thời gian ngắn và thời gian dài.

     • Chức năng trung tâm ba vị trí linh hoạt: Được trang bị ba chế độ trung gian C/E/P để thực hiện khóa xi lanh và giữ áp suất, giảm áp suất an toàn hệ thống và điều khiển cân bằng kẹp đồng bộ.

     • Cài đặt linh hoạt và phổ quát: Hỗ trợ gắn bảng điều khiển và gắn đế với lắp đặt cố định nhiều góc. Hoàn toàn phổ biến và có thể hoán đổi cho nhau với van điều khiển điện 4V và van điều khiển khí nén 4A trong kích thước lắp đặt.

     • Hoạt động ổn định và bền bỉ: Kết hợp ống cuộn chính xác và cấu trúc định vị bi thép đảm bảo cảm giác cầm tay rõ ràng, đảo chiều sắc nét, ma sát thấp và tuổi thọ dài.

7. Các kịch bản ứng dụng điển hình

     • Gỡ lỗi thủ công, vận hành chạy bộ và kiểm soát an toàn bảo trì xi lanh tác động kép

     • Khóa liên động cửa an toàn và mạch khí nén dừng khẩn cấp, điều khiển bằng tay cho vùng chống cháy nổ

     • Điều khiển đảo chiều thủ công cho các thiết bị không dùng điện và dây chuyền sản xuất tự động

     • Thay thế và gỡ lỗi tại chỗ các van điện từ 4V và van khí nén 4A để chuyển đổi linh hoạt các chế độ điều khiển điện/khí nén/bằng tay

Tóm tắt một câu

     Dòng SOLH 4H là van đòn bẩy thủ công 5/2 & 5/3 đa năng với chức năng đặt lại/khóa định vị kép và ba chức năng ở giữa C/E/P. Với tính năng vận hành an toàn thủ công thuần túy và khả năng thay thế hoàn toàn 4V/4A, đây là van vận hành bằng tay tiêu chuẩn để gỡ lỗi thủ công hệ thống khí nén và điều khiển dừng khẩn cấp an toàn.
