Cơ chế vận hành công tắc nối đất Thiết bị khóa liên động: Hệ thống an toàn ẩn đằng sau thiết bị điện Công tắc nối đất

Trong hệ thống điện cao thế và trung thế, sự an toàn không chỉ đạt được thông qua các thiết bị cách điện và bảo vệ. Phần lớn an toàn điện phụ thuộc vào sự phối hợp cơ học giữa các bộ phận khác nhau, ngăn cản người vận hành thực hiện các thao tác chuyển đổi không chính xác.

cácCơ chế vận hành công tắc mặt đất Thiết bị khóa liên độnglà một trong những thành phần an toàn quan trọng. Nó được thiết kế để kiểm soát trình tự vận hành giữa dao tiếp địa và các thiết bị chuyển mạch khác, giúp ngăn chặn các hoạt động nguy hiểm như đóng dao tiếp đất khi mạch vẫn đang mang điện.

Mặc dù thiết bị này thường được giấu bên trong thiết bị đóng cắt nhưng nó đóng vai trò quan trọng trong việc đảm bảo hoạt động đáng tin cậy và bảo vệ cả thiết bị và con người.

Thiết bị khóa liên động cơ chế vận hành công tắc mặt đất là gì?

A Cơ chế vận hành công tắc mặt đất Thiết bị khóa liên độnglà cơ cấu an toàn cơ hoặc điện được lắp đặt trong hệ thống thiết bị đóng cắt để điều phối hoạt động của:

Công tắc nối đất

Bộ ngắt mạch

Công tắc tải

Ngắt kết nối công tắc

Cửa tủ và bảng truy cập

Mục đích chính của nó là đảm bảo rằng các hoạt động chuyển mạch tuân theo trình tự an toàn được xác định trước.

Ví dụ:

Công tắc nối đất chỉ nên được đóng sau khi ngắt kết nối mạch chính.

Cửa tủ phải được khóa khi có thể tồn tại điện áp nguy hiểm.

Không nên đóng cầu dao khi công tắc nối đất ở vị trí không an toàn.

Bằng cách tạo ra các hạn chế vật lý giữa các cơ chế vận hành, thiết bị khóa liên động giúp giảm khả năng xảy ra lỗi vận hành của con người.

Tại sao khóa liên động của công tắc mặt đất lại quan trọng?

Thiết bị điện có thể vẫn nguy hiểm ngay cả sau khi tắt nguồn điện. Điện áp dư, trình tự chuyển mạch không chính xác hoặc cấp điện không mong muốn có thể gây ra những mối nguy hiểm nghiêm trọng.

Một hệ thống khóa liên động đáng tin cậy giúp giải quyết một số vấn đề thường gặp.

1. Ngăn chặn các thao tác chuyển đổi không chính xác

Trong các hệ thống điện phức tạp, người vận hành có thể cần thực hiện nhiều bước chuyển mạch.

Nếu không có cơ chế bảo vệ khóa liên động, các hành động sai có thể bao gồm:

Đóng công tắc nối đất trên mạch điện có điện

Vận hành máy cắt trong điều kiện không an toàn

Mở cửa ra vào trước khi nối đất xong

Thiết bị khóa liên động hoạt động giống như một “người giữ quy tắc” cơ học, chỉ cho phép thực hiện các chuỗi vận hành an toàn.

2. Bảo vệ thiết bị điện

Việc chuyển đổi không đúng không chỉ gây nguy hiểm cho con người mà còn có thể làm hỏng thiết bị.

Hậu quả có thể xảy ra bao gồm:

Đoản mạch

Lỗi hồ quang

Hư hỏng liên hệ

Lỗi cách điện

Cơ chế khóa liên động được thiết kế phù hợp giúp kéo dài tuổi thọ sử dụng của thiết bị bằng cách giảm các hoạt động bất thường.

Thiết bị khóa liên động hoạt động như thế nào?

Nguyên lý làm việc phụ thuộc vào thiết kế thiết bị đóng cắt, nhưng hầu hết các hệ thống đều sử dụng sự kết hợp giữa cấu trúc định vị cơ học và khóa.

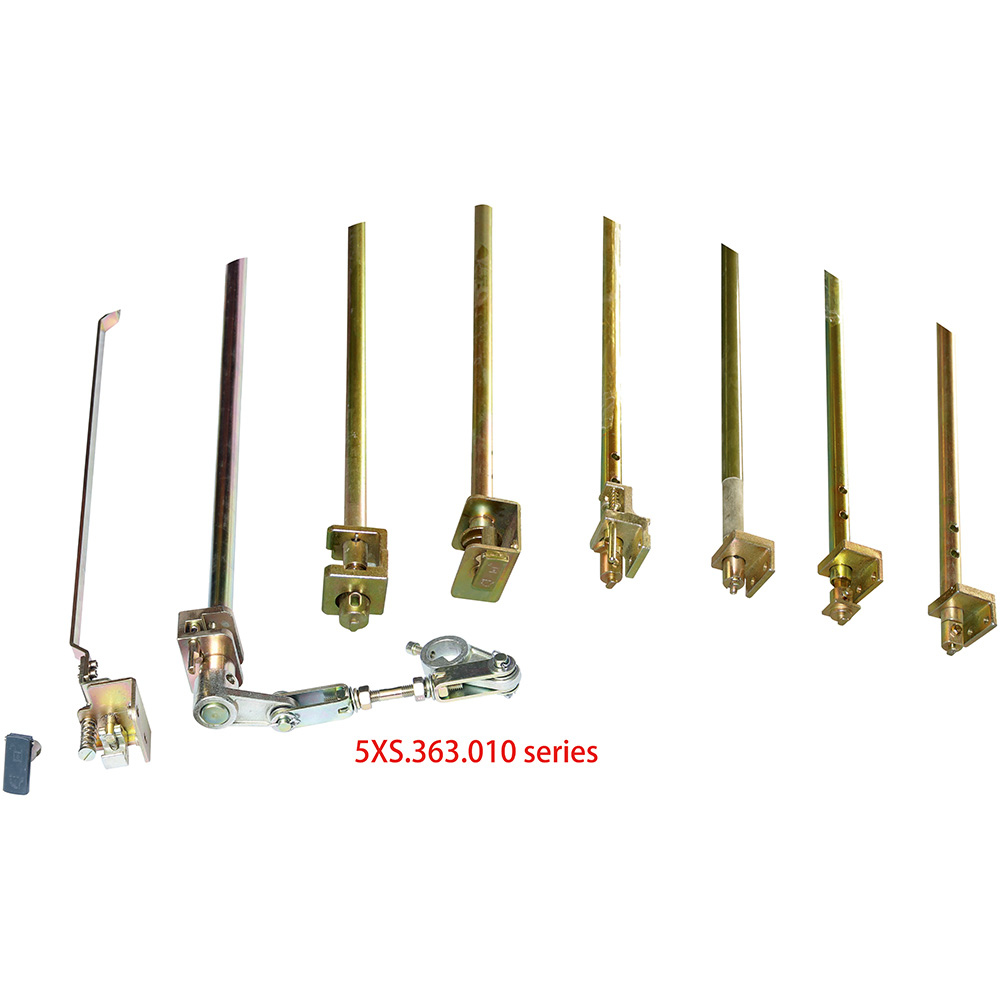

Khóa liên động cơ học

Khóa liên động cơ học được sử dụng rộng rãi vì độ tin cậy của nó.

Các thành phần điển hình bao gồm:

Tấm khóa

Trục

Đòn bẩy

Cơ cấu cam

Chỉ báo vị trí

Giới hạn khối

Khi một thành phần di chuyển vào một vị trí nhất định, thành phần khác sẽ bị hạn chế hoạt động về mặt vật lý.

Ví dụ:

Bộ ngắt mạch mở ra.

Công tắc ngắt kết nối đạt đến vị trí cách ly.

Hoạt động của công tắc nối đất trở nên khả dụng.

Công tắc nối đất đóng lại.

Quyền truy cập bảo trì được cho phép.

Khóa liên động điện

Một số hệ thống còn sử dụng tín hiệu điện và cảm biến.

Các thành phần có thể bao gồm:

Danh bạ phụ trợ

Công tắc vị trí

Rơle điều khiển

module giám sát

Hệ thống điều khiển kiểm tra tình trạng thiết bị trước khi cho phép vận hành.

Kiến thức lạnh lùng trong ngành: Tại sao khóa liên động cơ học vẫn được sử dụng rộng rãi

Với công nghệ tự động hóa hiện đại, nhiều người cho rằng hệ thống điều khiển điện tử có thể thay thế hoàn toàn việc bảo vệ cơ khí.

Tuy nhiên, khóa liên động cơ học vẫn quan trọng vì nó không phụ thuộc vào:

Logic phần mềm

Mạng truyền thông

Kiểm soát nguồn điện sẵn có

Ngay cả khi mất điện, cấu trúc khóa cơ vẫn có thể tiếp tục cung cấp sự bảo vệ vật lý.

Trong nhiều ứng dụng điện quan trọng về an toàn, việc kết hợp khóa liên động cơ và điện sẽ mang lại sự bảo vệ bổ sung.

Các ứng dụng chính của thiết bị khóa liên động trên mặt đất

Thiết bị đóng cắt trung thế

Thường được sử dụng trong:

Mạng lưới phân phối

Hệ thống điện công nghiệp

Trạm biến áp

Phòng điện nhà máy

Thiết bị chính vòng (RMU)

Trong thiết bị phân phối nhỏ gọn, thiết bị khóa liên động giúp phối hợp:

Hoạt động chuyển đổi tải

Hoạt động của công tắc nối đất

Truy cập ngăn cáp

Thiết bị đóng cắt bọc kim loại

Đối với các hệ thống được bọc kim loại và bao bọc bằng kim loại, khóa liên động đảm bảo vận hành an toàn giữa các ngăn khác nhau.

Những cân nhắc thiết kế chính

Một thiết bị khóa liên động cơ chế vận hành công tắc mặt đất đáng tin cậy cần phải xem xét một số yếu tố.

Độ bền cơ học

Cơ chế phải chịu được các hoạt động lặp đi lặp lại mà không bị biến dạng hoặc hỏng hóc.

Các yếu tố quan trọng bao gồm:

Lựa chọn vật liệu

Sức mạnh trục

Khóa chính xác

Chống mài mòn

Độ chính xác hoạt động

Thiết bị phải phát hiện chính xác vị trí công tắc.

Độ chính xác định vị kém có thể gây ra:

Khóa không đầy đủ

Quyền hoạt động sai

Sự can thiệp cơ học

Cuộc sống phục vụ

Thiết bị đóng cắt có thể hoạt động trong nhiều năm nên các bộ phận liên động cần có độ bền tốt.

Các cân nhắc về thiết kế bao gồm:

Chống ăn mòn

Yêu cầu bôi trơn

Tần số hoạt động

Điều kiện môi trường

Vật liệu phổ biến được sử dụng

Các thành phần khác nhau có thể sử dụng các vật liệu khác nhau tùy thuộc vào chức năng của chúng.

Lựa chọn vật liệu ảnh hưởng đến:

Độ bền cơ học

Chống ăn mòn

Độ tin cậy lâu dài

Mẹo bảo trì cho các thiết bị khóa liên động

Mặc dù hệ thống khóa liên động được thiết kế để có tuổi thọ sử dụng lâu dài nhưng việc kiểm tra thường xuyên vẫn cần thiết.

Kiểm tra được đề xuất bao gồm:

Kiểm tra chuyển động cơ học

Đảm bảo rằng:

Trục di chuyển trơn tru

Khóa hoạt động chính xác

Không có bộ phận nào bị kẹt

Kiểm tra các bộ phận bị mòn

Hãy chú ý đến:

Lò xo

Ghim

Khớp di chuyển

Giữ các thành phần sạch sẽ

Bụi và ô nhiễm có thể ảnh hưởng đến chuyển động cơ học, đặc biệt là trong môi trường ngoài trời hoặc công nghiệp.

Thiết bị khóa liên động cơ chế vận hành công tắc nối đất có thể không phải là bộ phận hữu hình của thiết bị điện, nhưng nó là một bộ phận an toàn thiết yếu bên trong các hệ thống thiết bị đóng cắt hiện đại.

Bằng cách kiểm soát mối quan hệ giữa các công tắc nối đất, cầu dao và cơ cấu truy cập, nó giúp ngăn chặn các hoạt động nguy hiểm, bảo vệ tài sản điện và cải thiện an toàn bảo trì.
