Van cơ 5/2 chiều dòng M5 | Van điều khiển bằng tay & hành trình ren M5

Thương hiệu: SOLH của Richge Technology | Van điều khiển cơ và tay quay trở lại lò xo 5/2 chiều với ren M5 × 0,8

1. Tổng quan về sản phẩm

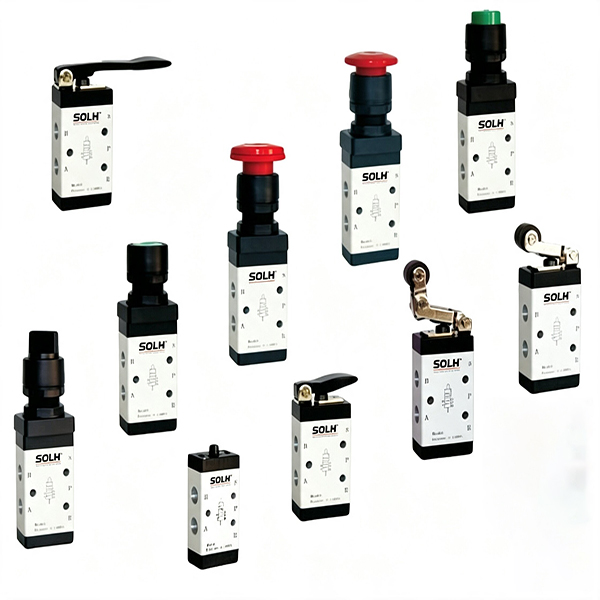

     Dòng SOLH M5 là dòng sản phẩm chuyên nghiệpVan cơ khí loại 5/2 chiều với giao diện luồng tốt M5 × 0,8 thống nhất. Với thiết kế không có cuộn dây, nó thực hiện đảo ngược mạch không khí hoàn toàn bằng lực cơ học bên ngoài và thiết lập lại lò xo tự động. Áp dụng rộng rãi để định vị giới hạn hành trình xi lanh, phản hồi tín hiệu tại chỗ và điều khiển khí nén khởi động bằng tay thiết bị. Dòng sản phẩm đầy đủ bao gồm hai loại cốt lõi: cò súng cơ học (con lăn / pít tông) và điều khiển bằng tay (nút / đòn bẩy). Nó hoàn toàn có thể hoán đổi với dòng AirTAC M5 và các loại van cơ khí phổ thông trong nước để thay thế trực tiếp.

  1.1 Định nghĩa cảng hàng không tiêu chuẩn

     • Cảng P: Cửa nạp khí nén chính

     • Cổng làm việc A/B: Kết nối với xi lanh tác động kép để điều khiển bằng kính thiên văn

     • Cổng xả kép R1/R2: Cổng xả gắn bên hông thân van, tương thích trực tiếp với việc lắp đặt bộ giảm âm siêu nhỏ để giảm tiếng ồn và chống bụi

     • Chức năng cốt lõi: Cấu trúc lò xo hồi vị 5/2 chiều, tự động đặt lại về trạng thái ban đầu sau khi loại bỏ ngoại lực

2. Hướng dẫn lựa chọn loại đầu và mã hóa mẫu (Cơ sở lựa chọn lõi)

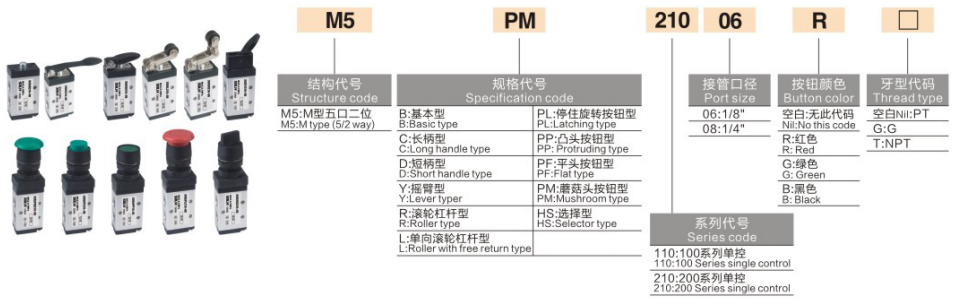

 1. Quy tắc mã hóa thống nhất: M5【Mã đầu】-05 (05 là viết tắt của cổng luồng M5 thống nhất cho toàn bộ chuỗi)

 2. Ví dụ về mô hình: M5R-05 | Van cơ loại đòn bẩy con lăn 5/2 chiều với cổng ren M5 tiêu chuẩn

3. Thông số kỹ thuật cốt lõi

4. Ưu điểm về kết cấu cốt lõi

     • Cấu trúc ống cân bằng: Áp dụng thiết kế ống trượt cân bằng, không bị nhiễu áp suất ngược của nguồn không khí. Chỉ cần một lực bên ngoài nhỏ để hoàn thành hành động đảo chiều với thao tác nhạy và nhẹ.

     • Thiết kế ống xả kép: Cổng xả song phương R1/R2 độc lập với bố trí bên ngoài. Lắp đặt trực tiếp bộ giảm âm siêu nhỏ để giảm tiếng ồn và cách ly bụi hiệu quả, đảm bảo hoạt động ổn định lâu dài.

     • Cài đặt nhiều góc: Phần trên và phần dưới của thân van được dành riêng với các lỗ lắp, hỗ trợ lắp đặt cố định theo góc tùy ý để thích ứng với các cách bố trí không gian thiết bị khác nhau.

     • Khả năng hoán đổi phổ quát toàn bộ dòng: Kích thước thân van tổng thể thống nhất cho toàn bộ dòng M5, tương thích với cùng một đế đa dạng thông số kỹ thuật để thay thế miễn phí và lắp ráp mô-đun.

5. Phụ kiện hỗ trợ & Đế đa dạng

     • Đế đa dạng M5 (M5M): Các tấm đa liên kết 1F/2F/3F, thực hiện việc cung cấp không khí cổng P tập trung, thay thế đường ống van đơn rải rác để đơn giản hóa việc bố trí mạch.

     • Hỗ trợ phụ trợ: Các phụ kiện thẳng thu nhỏ từ M5 đến G1/8, bộ giảm âm siêu nhỏ M5, đầu nối nhanh M5 (khớp với ống dẫn khí φ3/φ4), giá đỡ cố định.

6. Phân biệt lựa chọn: Van cơ M5 và S3

7. Mạch ứng dụng cổ điển

     • Kiểm soát giới hạn xi lanh: Vách ngăn xi lanh kích hoạt van cơ con lăn M5R, xuất tín hiệu không khí thí điểm để điều khiển van điện từ 4V, thực hiện đảo chiều tự động khi xi lanh đạt đến vị trí được chỉ định.

     • Điều khiển khởi động-dừng thủ công: Van nút nấm M5PP điều khiển trực tiếp hoạt động dạng ống lồng của các xi lanh tác động kép nhỏ để vận hành thủ công tại chỗ.

     • Phát hiện dụng cụ dây chuyền lắp ráp: Van thanh trên pít tông M5B hoạt động như một công tắc phát hiện khuôn tại chỗ để nhận ra việc kích hoạt logic khí nén tự động để định vị dụng cụ.

Tóm tắt một câu

     Dòng SOLH M5 là van cơ khí hồi lưu lò xo 5/2 chiều đầy đủ chức năng với ren M5 × 0,8 thống nhất. Tích hợp giới hạn hành trình cơ học và nhiều chế độ điều khiển thủ công, nó có hoạt động nhạy cảm, hiệu suất bền bỉ và khả năng thay thế linh hoạt, là thành phần điều khiển khí nén vi mô được ưu tiên để phản hồi tín hiệu xi lanh và chuyển đổi khí nén thủ công của thiết bị.
