Thương hiệu: SOLH của Richge Technology
Dòng SOLH 4A là tiêu chuẩn AirTACVan điều khiển hướng khí nén bên ngoài 5/2 và 5/3, được coi làphiên bản khí nén thuần túy của van điện từ dòng 4V. Được điều khiển hoàn toàn bằng tín hiệu không khí mà không cần bất kỳ thành phần điện hoặc cuộn dây điện từ nào, nó mang lại hiệu suất chuyển mạch khí nén an toàn về bản chất. Được thiết kế cho các mạch khí nén khóa liên động chống cháy nổ, không dùng điện và an toàn, nó có cấu trúc dạng ống, độ kín đáng tin cậy và thân bằng hợp kim nhôm có độ bền cao, đạt được khả năng tương thích và khả năng thay thế hoàn hảo với các van dòng 4V chính thống.
1.1 Định nghĩa giao diện 5 cổng tiêu chuẩn
• Cảng P: Cổng nạp khí nén chính
• Cổng làm việc A/B: Các cổng ra để kết nối xi lanh tác động kép để điều khiển kéo dãn và rút lại
• Cổng xả R/S: Cổng xả giảm áp, tương thích với lắp đặt bộ giảm âm tiêu chuẩn
• Chế độ lái xe: Điều khiển khí nén bên ngoài, tín hiệu không khí đầu vào từ các cổng điều khiển song phương
• Đặc điểm cấu trúc: Thiết kế ống trượt chính xác, thân bằng hợp kim nhôm bền bỉ, hiệu suất bịt kín ổn định và lâu dài
2.1 Điều khiển bằng khí nén đơn (4A110/210/310/410)
• Nguyên tắc làm việc: Áp suất không khí tác dụng lên cổng điều khiển một bên để đảo chiều van; tự động thiết lập lại lò xo sau khi giải phóng áp suất.
• Đặc điểm cốt lõi: Thiết kế khởi động lại an toàn với khả năng ngắt khí, cấu trúc đơn giản và độ ổn định vận hành cao.
• Mô hình điển hình: 4A210-08 (Cổng G1/8, điều khiển không khí đơn, chiều 5/2)
2.2 Điều khiển bằng khí nén đôi (4A120/220/320/420)
• Nguyên tắc làm việc: Điều áp thay thế các cổng kiểm soát hàng không song phương; không có lò xo cài đặt lại, duy trì vị trí van hiện tại sau khi ngắt khí bằngchức năng chốt bộ nhớ.
• Đặc điểm cốt lõi: Độ chính xác định vị cao, vận hành tiết kiệm năng lượng (không cần cấp khí liên tục), giữ vị trí thoát khí ổn định.
• Mô hình điển hình: 4A220-08 (cổng G1/8, điều khiển không khí kép, chiều 5/2)
Tất cả các mẫu dòng 4A 5/3 chiều (4A130/230/330/430) đều áp dụng điều khiển khí nén kép, được trang bị ba chức năng vị trí giữa chuyên nghiệp để đáp ứng các yêu cầu điều khiển khí nén tiên tiến.
• Trung tâm khép kín (Loại C): Tất cả các cổng đóng hoàn toàn ở vị trí giữa. Thực hiện khóa xi lanh, giữ áp suất và bảo vệ chống rơi cho các trạm thẳng đứng và treo.
• Trung tâm xả (loại E): Cổng làm việc A/B giao tiếp với cổng xả ở vị trí giữa. Hệ thống giải phóng hoàn toàn áp suất, cho phép xi lanh nổi tự do, gỡ lỗi thủ công và bảo vệ an toàn thiết bị.
• Trung tâm áp suất (loại P): Cửa hút gió P giao tiếp với cả hai cổng A/B ở vị trí giữa. Chuyển đổi xi lanh tác động kép thành đầu ra tác động đơn, thích hợp cho việc kẹp đồng bộ và điều khiển cân bằng lực.

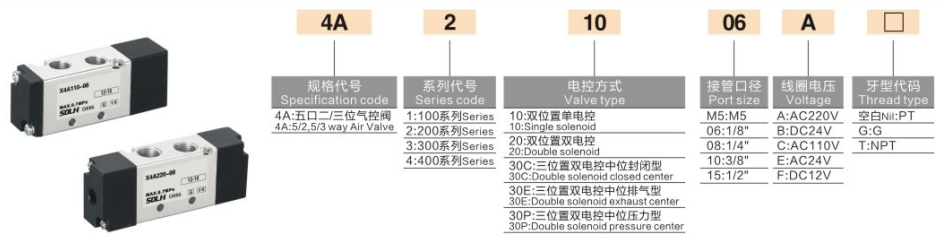

1. Logic mã hóa: 4A [Mã kích thước] [Mã chức năng điều khiển / giữa] - [Kích thước cổng]
|
Đoạn mã |
Định nghĩa chi tiết |
|
4A |
Dòng van điều khiển hướng khí nén thuần túy 5/2 & 5/3 chiều |
|
Mã kích thước |
1=100(M5/G1/8"); 2=200(G1/4"); 3=300(G3/8"); 4=400(G1/2") |
|
Mã chức năng |
1=Điều khiển không khí đơn 5/2 chiều; 2=Điều khiển không khí đôi 5/2 chiều; 3C/3E/3P=5/3 chiều đóng/xả/trung tâm áp suất |
|
Mã kích thước cổng |
M5, 06=G1/8", 08=G1/4", 10=G3/8", 15=G1/2" |
2.Các mô hình phổ biến chính thống
• 4A210-08: Điều khiển khí nén đơn, 5/2 chiều, cổng G1/4
• 4A220-08: Điều khiển khí nén đôi, 5/2 chiều, cổng G1/4
• 4A230C-08: Điều khiển khí nén kép, tâm đóng 5/3, cổng G1/4
• 4A310-10: Điều khiển khí nén đơn, 5/2 chiều, cổng lưu lượng lớn G3/8
|
Mục tham số |
Đặc điểm kỹ thuật |
|
Phương tiện làm việc |
Lọc khí nén (độ chính xác lọc ≥40μm) |
|
Phạm vi áp suất làm việc |
0.15～0,8MPa |
|
Bằng chứng áp lực |
1,2MPa |
|
Phạm vi nhiệt độ làm việc |
-20oC～+70oC |
|
Kiểm soát áp suất tín hiệu |
0.2～0,8MPa |
|
Yêu cầu bôi trơn |
Thiết kế không cần bôi trơn (bôi trơn tùy chọn cho các điều kiện làm việc đặc biệt) |
|
Tần suất hành động tối đa |
3～5 lần/giây (không tải) |
|
Chất liệu thân máy |
Hợp kim nhôm có độ bền cao |
• Nội tại chống cháy nổ & an toàn: Cấu trúc khí nén thuần túy không có thành phần điện và tia lửa điện. Hoàn toàn thích ứng với môi trường làm việc bụi bặm, ẩm ướt, dễ cháy và nổ, thực hiện hoạt động an toàn không có rủi ro.
• Chức năng bộ nhớ điều khiển kép: Model điều khiển khí nén kép duy trì vị trí van sau khi cắt khí, hỗ trợ định vị và giữ áp suất trong thời gian dài mà không cần cấp khí liên tục, tiết kiệm năng lượng và ổn định.
• Chức năng trung tâm ba vị trí linh hoạt: Được trang bị ba chế độ C/E/P ở giữa để đáp ứng nhu cầu khóa xi lanh, giảm áp suất nổi tự do và ổn định áp suất kẹp đồng bộ.
• Khả năng hoán đổi phổ quát 100%: Kích thước lắp đặt và thông số dòng chảy nhất quán với van điện từ dòng 4V, cho phép thay thế và nâng cấp trực tiếp hệ thống điều khiển điện thành hệ thống khí nén thuần túy.
• Hiệu suất ổn định và bền bỉ: Cấu trúc ống cuộn chính xác với khả năng chống ma sát thấp, áp suất khởi động thấp, độ kín khí tuyệt vời và tuổi thọ dài khi vận hành không cần bôi trơn.
• Hệ thống khóa liên động an toàn thiết bị và điều khiển đảo chiều bằng khí nén xi lanh tác động kép
• Mạch điều khiển khí nén khu vực chống cháy nổ, thiết bị phi điện, khai thác mỏ, hóa chất và sơn phủ
• Mạch khí nén an toàn yêu cầu thiết lập lại việc ngắt khí hoặc giữ vị trí lâu dài
• Hệ thống logic khí nén thuần túy bao gồm van tay, van điều khiển cơ khí và van hành trình khí nén
Dòng SOLH 4A là van điều khiển hướng khí nén thuần túy 5/2 & 5/3 đa năng với điều khiển không khí đơn/đôi và ba chức năng trung gian C/E/P. Với tính năng an toàn nội tại và kích thước có thể hoán đổi cho nhau của dòng 4V, đây là thành phần cốt lõi được ưu tiên cho các mạch điều khiển khí nén chống cháy nổ, không dùng điện và có độ an toàn cao.
