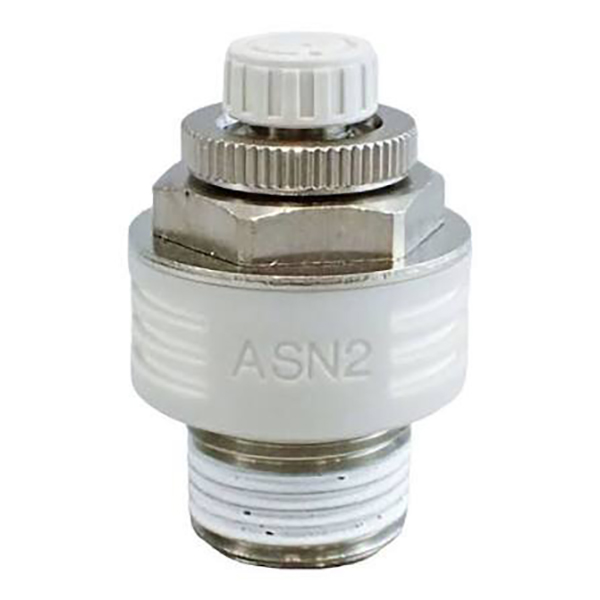

Van tiết lưu xả dòng ASN2 có bộ giảm thanh

Van tiết lưu xả dòng ASN2 có bộ giảm thanh | Tích hợp van điều khiển tốc độ và giảm tiếng ồn

Thương hiệu: SOLH của Richge Technology | Van giảm thanh bướm ga khí nén tích hợp tương thích SMC

1. Tổng quan về sản phẩm

     Dòng SOLH ASN2 là mộtvan tiết lưu tất cả trong một có bộ giảm thanh tích hợp, được thiết kế đặc biệt để gắn trực tiếp vào cổng xả EXH của van điện từ khí nén. Nó tích hợp các chức năng điều chỉnh tốc độ khí thải và giảm tiếng ồn trong một thiết bị, loại bỏ nhu cầu lắp đặt bộ giảm thanh riêng biệt. Áp dụng cấu trúc tiết lưu van kim chính xác và thiết kế điều chỉnh chống rơi, ASN2-A loại nhựa nâng cấp có thân máy nhẹ, điều chỉnh thang đo chính xác và chức năng khóa đẩy xuống. Đây là giải pháp kiểm soát tốc độ khí thải có độ ổn định cao, tiết kiệm không gian và tiết kiệm chi phí cho các mạch van điện từ khí nén tiêu chuẩn.

2. Chức năng và ưu điểm làm việc cốt lõi

     • Lắp đặt cổng điện từ đặc biệt EXH: Khác với van tiết lưu cuối xi lanh, ASN2 được lắp đặt riêng trên các cổng xả van điện từ để điều chỉnh tốc độ tiết lưu đầu ra chuyên nghiệp, tối ưu hóa bố cục mạch khí nén tổng thể.

     • Logic điều chỉnh khí thải chính xác: Điều khiển tiết lưu đầu ra tiêu chuẩn; xoay theo chiều kim đồng hồ làm giảm luồng khí để chuyển động xi lanh chậm hơn, xoay ngược chiều kim đồng hồ làm tăng luồng khí để hoạt động nhanh hơn, thực hiện điều chỉnh tốc độ vô cấp.

     • Bộ giảm thanh tích hợp hiệu quả cao: Cấu trúc giảm tiếng ồn hiệu suất cao tích hợp, đạt mức giảm tiếng ồn trên 20dB ngay cả trong điều kiện dòng chảy tối đa, giải quyết hiệu quả ô nhiễm tiếng ồn khí thải.

     • Cấu trúc chống rơi van kim: Núm điều chỉnh sử dụng thiết kế chống lỏng và chống rơi, ngăn ngừa núm rơi ra và sai lệch thông số do rung thiết bị trong thời gian dài, đảm bảo hoạt động ổn định lâu dài.

3. Định nghĩa quy tắc và đặc tả mã hóa mô hình

     Ví dụ về mô hình điển hình: ASN2-02A

     • BẰNG N2: Mã dòng van tiết lưu tích hợp có bộ phận giảm thanh

     • Mã cỡ nòng: M5 (M5×0.8) / U10 / 32 / 01(R1/8) / 02(R1/4) / 03(R3/8) / 04(R1/2)

     • Một hậu tố: Loại nhựa nhẹ được nâng cấp, được trang bị cấu trúc khóa đẩy xuống và cửa sổ cân chính xác

     • Hậu tố S: Chỉ được phủ sẵn chất bịt kín để tăng độ kín

     • Hậu tố N: Ren tiêu chuẩn NPT Mỹ (luồng R mặc định không có hậu tố)

4. Thông số và thông số tiêu chuẩn toàn dòng

5. Thông số kỹ thuật cốt lõi

6. Tính năng nâng cấp của loại nhựa ASN2-A

     • Thiết Kế Siêu Nhẹ: Sử dụng vật liệu nhựa có độ bền cao, trọng lượng giảm khoảng 80% so với thân chính bằng kim loại truyền thống, giảm thiểu tải trọng lên cổng xả van điện từ.

     • Cửa sổ tỷ lệ chính xác: Được trang bị chỉ báo tỷ lệ vernier, hỗ trợ điều chỉnh vi mô 1/4 vòng tròn. Tham số luồng có thể nhìn thấy và định lượng được, thực hiện quản lý luồng được chuẩn hóa và lặp lại.

     • Khóa đẩy xuống tiện lợi: Cấu trúc khóa núm đẩy xuống cải tiến. Sau khi điều chỉnh tốc độ, nhấn núm có thể khóa vị trí tham số, ngăn chặn hiệu quả việc trôi tốc độ do rung thiết bị và đảm bảo độ chính xác vận hành nhất quán.

7. Phân biệt lựa chọn model: Dòng ASN2 vs AS / ASV / ASC

8. Hướng dẫn cài đặt và biện pháp phòng ngừa

     • Phương pháp cài đặt tiêu chuẩn: Vặn trực tiếp van vào cổng xả EXH của van điện từ với thân van hướng ra ngoài, dành đủ không gian vận hành để điều chỉnh tốc độ hàng ngày.

     • Hạn chế mạch áp dụng: Không áp dụng cho các mạch có van một chiều ở vị trí giữa và van một chiều do phi công vận hành, có thể gây ra hoạt động bất thường của xi lanh và hoạt động không ổn định.

     • Hoạt động khóa chống rung: Sau khi hoàn tất việc gỡ lỗi luồng khí và tốc độ, hãy khóa núm điều chỉnh để tránh sai lệch tốc độ chạy do rung thiết bị trong thời gian dài.

Tóm tắt một câu

     Dòng SOLH ASN2 là van tiết lưu và van giảm thanh tích hợp dành riêng cho các cổng xả van điện từ. Với tính năng giảm tiếng ồn, tốc độ điều chỉnh chính xác, cấu trúc chống rung chống rơi và tùy chọn nâng cấp nhựa nhẹ, nó giúp đơn giản hóa việc lắp đặt mạch khí nén, giảm tiếng ồn khí thải và là phụ kiện giảm tiếng ồn và kiểm soát tốc độ tiết kiệm tối ưu cho các hệ thống điện từ khí nén tiêu chuẩn.
