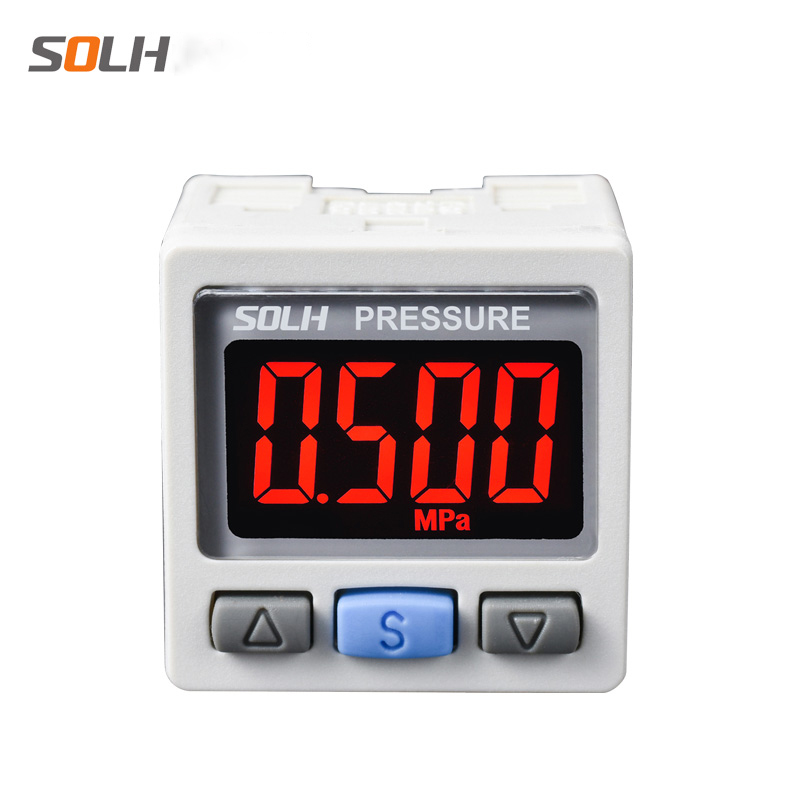

Công tắc áp suất kỹ thuật số hai màu có độ chính xác cao dòng ZSE30A(F) / ISE30A

Thương hiệu:SOLH của Richge Technology

Định vị sản phẩm

     Công tắc áp suất kỹ thuật số có độ chính xác cao dòng SOLH ZSE30A(F) / ISE30A được sử dụng để theo dõi áp suất thời gian thực, cảnh báo ngưỡng và điều khiển tín hiệu vòng kín của tất cả các mạch khí nén. Tương thích với chân không, áp suất hỗn hợp và điều kiện làm việc áp suất dương tiêu chuẩn. Ưu điểm cốt lõi bao gồm độ chính xác cực cao ±0,2%FS, màn hình LCD hai màu đỏ/xanh và chức năng sao chép thông số hàng loạt chỉ bằng một cú nhấp chuột, hoạt động như "mắt giám sát trực quan" của hệ thống khí nén tự động.

Phân loại sê-ri theo phạm vi đo áp suất

Thông số kỹ thuật cốt lõi (Cấp độ chính xác cao)

  1. Bộ hiển thị: Màn hình LCD 4 chữ số, tự động chuyển đổi hai màu (Xanh / Đỏ); OUT1 tương ứng với màu xanh lá cây, OUT2 tương ứng với màu đỏ

  2. Độ chính xác của phép đo: ± 0,2%FS @ 25oC, độ phân giải lên tới 1/1000 toàn thang đo

  3. Tùy chọn đầu ra tín hiệu

     -- Tín hiệu chuyển mạch: 2 kênh ngõ ra Transistor cực thu hở NPN/PNP (OUT1 & OUT2)

     -- Tín hiệu analog (tùy chọn): đầu ra điện áp 1 ~ 5V hoặc đầu ra dòng điện 4 ~ 20mA

  4. Nguồn điện: Dải điện áp rộng 12 ~ 24 VDC ± 10%

  5. Khả năng chịu quá áp

  6. ZSE30A / ZSE30AF: 500 kPa

  7. Model áp suất dương ISE30A: 1,5 MPa

  8. Lớp bảo vệ: IP40 chống bụi

  9. Nhiệt độ môi trường hoạt động: 0 ~ 50oC

  10. Chức năng độc quyền: Sao chép tham số bằng một cú nhấp chuột, sao chép cài đặt từ 1 đơn vị chính sang tối đa 10 đơn vị phụ, tránh hiệu quả các lỗi cài đặt tham số trong quá trình gỡ lỗi thiết bị hàng loạt

Quy tắc đặt tên mô hình hoàn chỉnh

  Ví dụ về mẫu: ISE30A-01-N-M

     --  ISE30A / ZSE30A / ZSE30AF: Mã định danh loại áp suất sê-ri

     -- 01: Thông số ren cổng = Ren trong M5 (R1/8)

     -- N/P: Chuyển đổi loại Transistor đầu ra

        N = NPN cực thu hở; P = PNP cực thu hở

     -- M/C/D: Định nghĩa tổ hợp đầu ra

        M = chỉ có 2 kênh đầu ra chuyển đổi độc lập

        C = 1 kênh chuyển mạch + đầu ra điện áp analog 1 ~ 5V

        D = 1 kênh chuyển mạch + đầu ra dòng điện analog 4~20mA

Logic hiển thị LCD hai màu

     -- Đèn nền màu xanh lá cây: Áp suất thực tế trong phạm vi hoạt động bình thường do người dùng đặt trước

     -- Đèn nền màu đỏ: Áp suất vượt quá ngưỡng báo động trên/dưới (cảnh báo quá áp/thiếu áp)

     - 4 chế độ hiển thị có thể điều chỉnh: Hỗ trợ logic tiêu chuẩn (xanh bình thường, đỏ bất thường) hoặc logic chuyển đổi màu đảo ngược theo yêu cầu

Kịch bản ứng dụng công nghiệp điển hình

  1. Mạch kẹp xi lanh khí nén và phôi

     Đặt ngưỡng áp suất kẹp 0,5 ~ 0,7MPa; kích hoạt tín hiệu cảnh báo màu đỏ khi áp suất giảm xuống dưới giới hạn dưới để ngăn phôi bị lỏng trong quá trình xử lý.

  2. Trạm xử lý hút chân không (model chuyên dụng chân không ZSE30A)

     Đặt ngưỡng hấp phụ đáng tin cậy ≤ -80kPa; ngay lập tức phát tín hiệu cảnh báo nếu độ chân không giảm để tránh phôi rơi ra trong quá trình di chuyển.

So sánh hiệu suất với công tắc áp suất cơ học thông thường

Hướng dẫn lựa chọn từng bước

     -- Chỉ chân không hoặc chân không hỗn hợp + áp suất vi dương → Chọn mô hình áp suất hỗn hợp phổ quát ZSE30AF

     -- Mạch khí nén thông thường tiêu chuẩn (cung cấp không khí 0,4 ~ 0,7MPa) → Model phổ biến nhất ISE30A-01-N-M

     -- Yêu cầu PLC thu thập dữ liệu áp suất liên tục theo thời gian thực → Chọn biến thể đầu ra analog C (điện áp 1~5V) hoặc D (dòng điện 4~20mA)

Tóm tắt một câu

     Các công tắc kỹ thuật số áp suất dương chân không, hợp chất ZSE30AF và ISE30A SOLH ZSE30A có màn hình LCD hai màu có độ chính xác cao ± 0,2%FS, công tắc NPN/PNP 2 kênh + đầu ra analog 1~5V/4~20mA tùy chọn với tính năng sao chép tham số hàng loạt chỉ bằng một cú nhấp chuột, được sử dụng rộng rãi để giám sát và báo động áp suất kẹp và lực hút chân không trong thiết bị khí nén tự động.
