Giới thiệu chi tiết về Công tắc nối đất cao áp trong nhà Công nghệ Richge

    Dựa trên nền tảng kinh doanh của Richge Technology trong lĩnh vực phụ kiện thiết bị đóng cắt điện áp cao (trước đây tập trung vào các bộ phận cách điện cao thế, linh kiện công tắc nối đất, v.v.), các sản phẩm công tắc nối đất cao áp trong nhà được định vị là thiết bị an toàn cốt lõi cho hệ thống điện có cấp điện áp 12kV~40,5kV. Chúng chủ yếu được sử dụng trong các trạm biến áp trong nhà, phòng phân phối điện và kết nối thiết bị đóng cắt điện áp cao để đáp ứng nhu cầu bảo vệ nối đất trong quá trình bảo trì thiết bị. Các sản phẩm tuân thủ các tiêu chuẩn ngành như T/ZZB 2173-2021 "12kV～40,5kV Công tắc nối đất xoay chiều cao áp trong nhà". Sau đây là phần giới thiệu chi tiết về kích thước cốt lõi của sản phẩm:

I. Tổng quan về sản phẩm và định vị cốt lõi

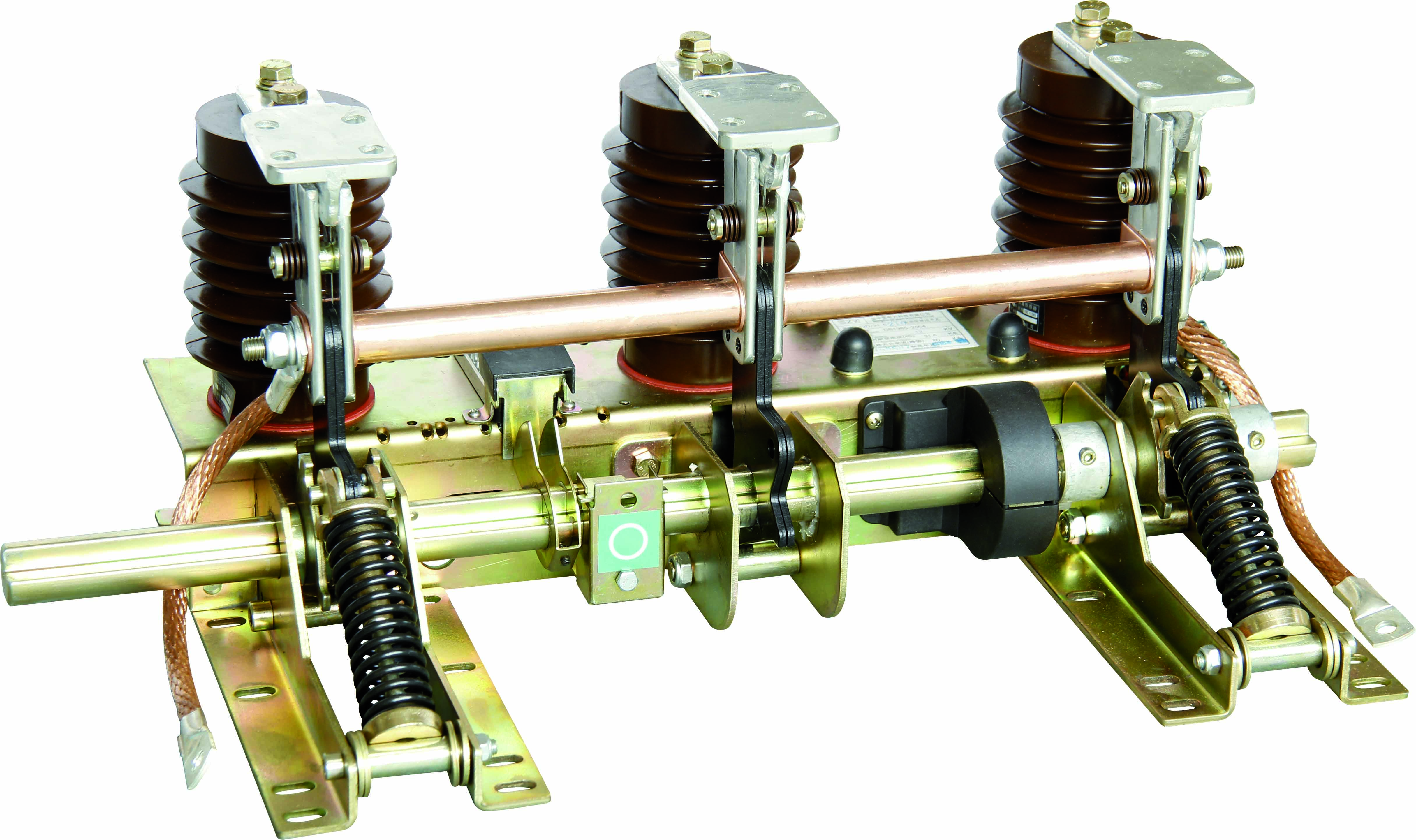

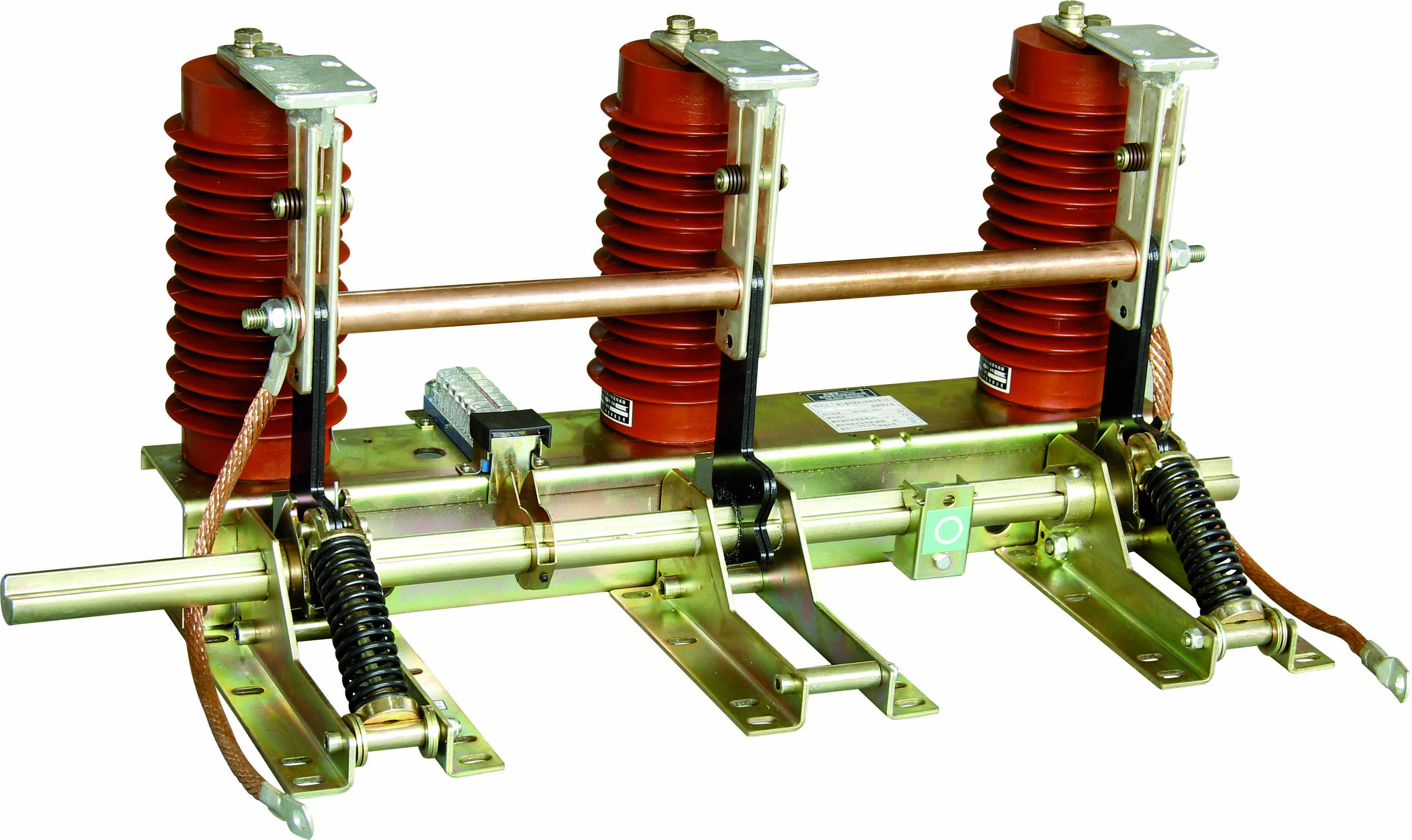

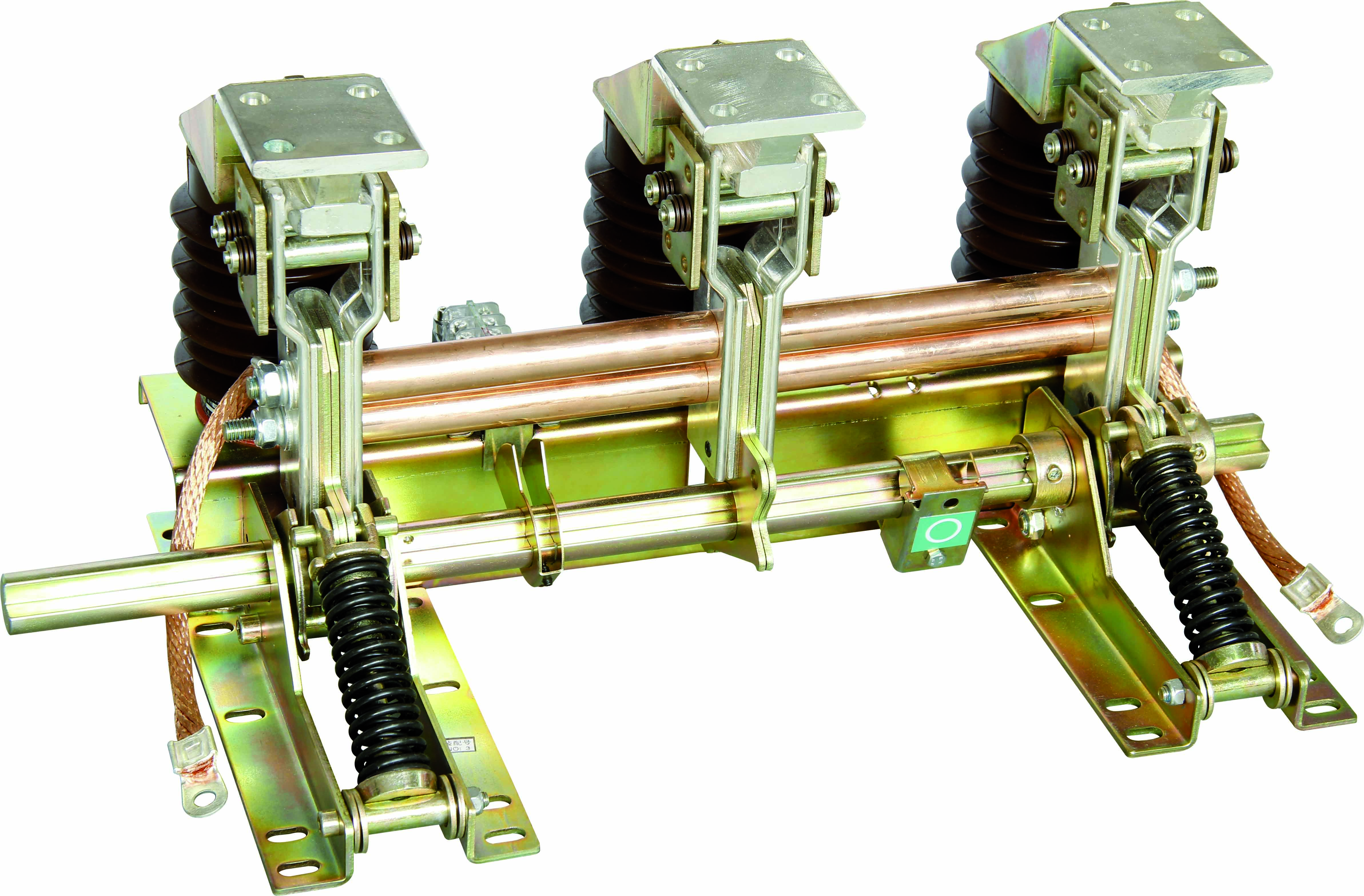

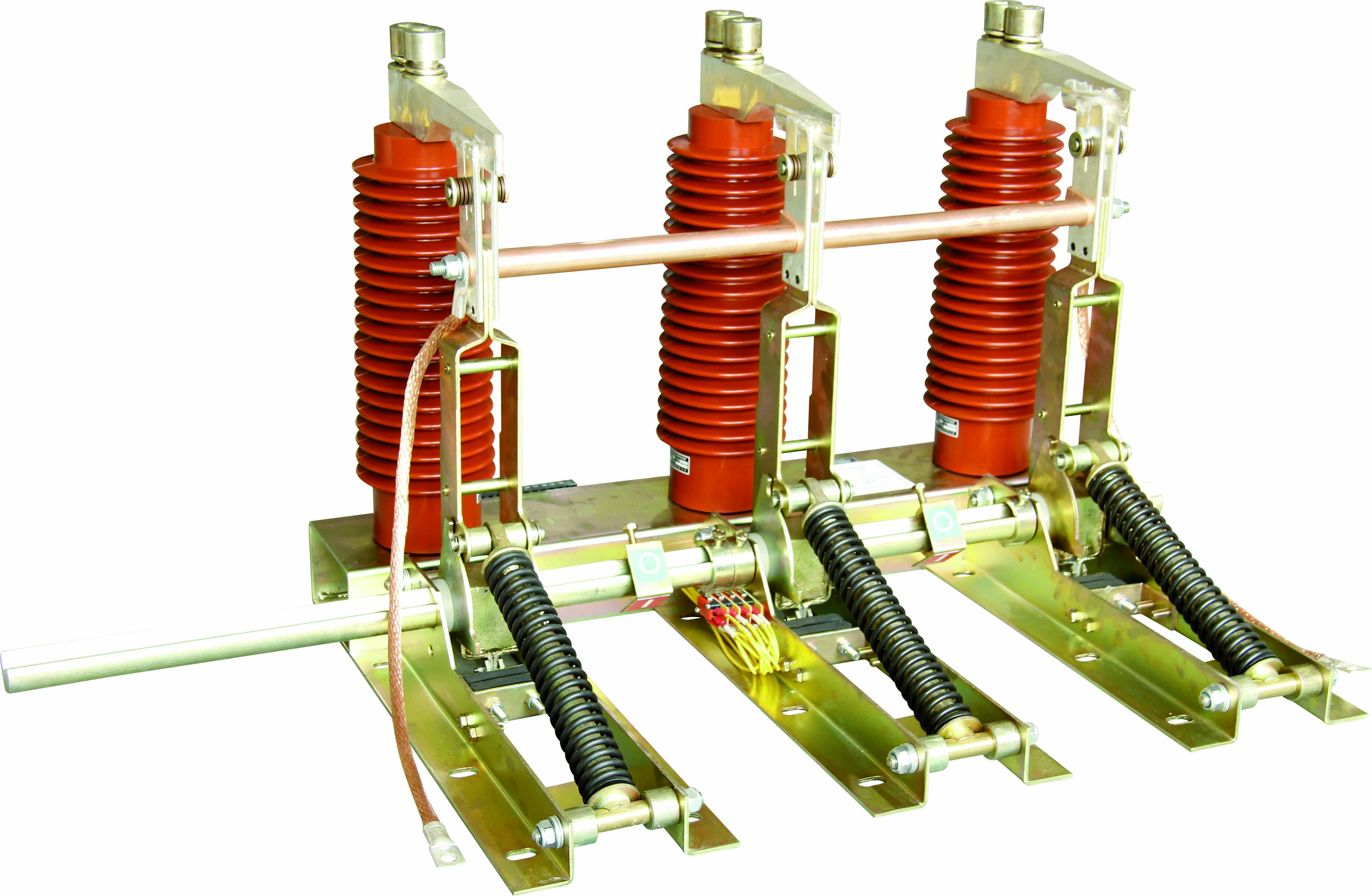

    Công tắc nối đất cao áp trong nhà Richge là thiết bị nối đất an toàn cơ học, được phân loại là công tắc cách ly. Chức năng cốt lõi của nó là hình thành mạch nối đất đáng tin cậy giữa thiết bị cần bảo trì và lưới điện trong quá trình bảo trì thiết bị điện áp cao (như cầu dao, máy biến áp, thiết bị chuyển mạch), giải phóng điện tích dư và cung cấp "điểm ngắt kết nối rõ ràng" để ngăn ngừa điện giật cá nhân hoặc hư hỏng thiết bị do nguồn điện bất ngờ gây ra.

• Vùng phủ điện áp: 12kV, 24kV, 40,5kV (thích ứng với hệ thống điện trung áp trong nhà chính thống);

• Tần số thích ứng: 50Hz (tương thích với các tiêu chuẩn hệ thống điện trong nước);

• Ưu điểm cốt lõi: Hình thành sức mạnh tổng hợp kỹ thuật với các phụ kiện công tắc cao áp Richge (như trụ cách điện, cơ cấu vận hành), có kết cấu nhỏ gọn, vận hành linh hoạt, có khả năng chống chịu với môi trường khắc nghiệt (thích ứng với các kịch bản phức tạp trong nhà như biến động bụi, nhiệt độ, độ ẩm).

II.Các thông số kỹ thuật chính (Tuân thủ tiêu chuẩn T/ZZB 2173-2021)

    Theo phân loại cấp điện áp, các thông số kỹ thuật cốt lõi được thể hiện trong bảng sau, cũng đáp ứng các yêu cầu cơ bản của GB/T 1985-2014 "Công tắc cách ly và công tắc nối đất AC điện áp cao":

III. Thiết kế kết cấu và nguyên lý làm việc

3.1 Cấu trúc lõi (Thiết kế theo mô-đun để dễ dàng lắp đặt và bảo trì)

    Đề cập đến kiến ​​trúc ngành trưởng thành và kết hợp với các lợi thế về quy trình phụ kiện của Richge, sản phẩm chủ yếu bao gồm các thành phần sau:

• Giá đỡ: Được hình thành bằng cách uốn nguội và hàn các tấm thép mỏng, được xử lý chống ăn mòn bề mặt (mạ kẽm/phun) để đảm bảo độ bền kết cấu;

• Cụm dao nối đất: Đồng đỏ T2 kéo nguội tạo hình, lớp mạ bạc tiếp xúc có độ cứng ≥HV120 (giảm điện trở tiếp xúc và nâng cao khả năng chống ăn mòn);

• Tiếp xúc tĩnh: Với thiết kế mặt bích lưỡi dao, phối hợp với lò xo đĩa để đạt được tiếp xúc chắc chắn và tránh bị lỏng nhiệt;

• Cơ chế vận hành: Hỗ trợ chế độ kép bằng tay/điện (model chạy điện bao gồm bộ truyền động động cơ), tích hợp với cấu trúc lưu trữ năng lượng lò xo áp suất;

• Thành phần cách điện: Chất cách điện nhựa epoxy áp dụng quy trình đúc nén tự động APG (cường độ cách điện cao, phóng điện cục bộ thấp);

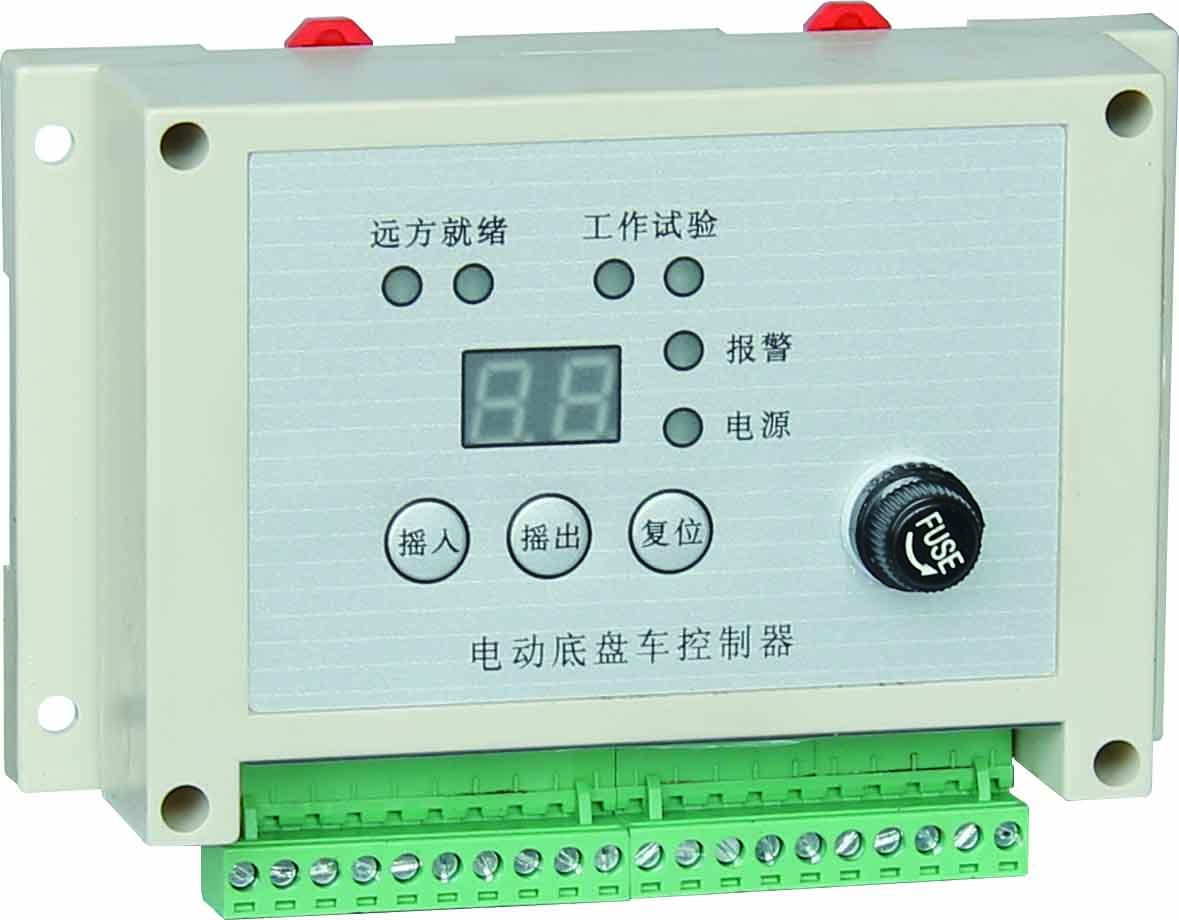

• Mô-đun điều khiển thông minh (Tùy chọn): Bao gồm bảo vệ ngừng hoạt động của động cơ (gấp ≥5 lần dòng định mức), bảo vệ giới hạn thời gian vận hành, bảo vệ dao động điện áp (80%-120% giá trị định mức), cấp bảo vệ IP3X;

• Linh kiện phụ trợ: Ống dẫn điện (cách ly cách điện), kết nối linh hoạt (bù lỗi lắp đặt), cảm biến vị trí (phản hồi trạng thái đóng mở).

3.2 Nguyên lý làm việc (Được thúc đẩy bởi việc lưu trữ năng lượng lò xo áp suất, không phụ thuộc vào tốc độ vận hành thủ công)

(1) Thao tác đóng

1. Cơ cấu vận hành dẫn động bằng tay/điện, mômen được truyền đến trục chính, thắng mô men cản để dẫn động tay quay quay;

2. Thanh vận hành dao nối đất đi qua điểm chết của lò xo áp suất, và lò xo áp suất giải phóng năng lượng ngay lập tức để đẩy dao nối đất đóng lại nhanh chóng;

3. Sau khi đóng tại chỗ, dao nối đất tiếp xúc chặt chẽ với mặt bích tiếp xúc tĩnh thông qua lò xo đĩa để tạo thành mạch nối đất đáng tin cậy.

(2) Hoạt động mở

1. Cơ cấu vận hành áp dụng mômen quay ngược, trục chính thắng mômen chính và lực lò xo để dẫn động tay quay quay ngược lại;

2. Lò xo áp suất dao nối đất đi qua điểm chết một lần nữa để hoàn thành quá trình tích trữ năng lượng (chuẩn bị cho lần đóng tiếp theo);

3. Sau khi mở tại chỗ, khoảng cách mở ngắt đáp ứng các yêu cầu tiêu chuẩn, tạo thành sự cách ly điện rõ ràng.

IV. Các chức năng cốt lõi và kịch bản ứng dụng

4.1 Chức năng an toàn cốt lõi

1. Bảo vệ khóa liên động cưỡng bức: Thực hiện khóa liên động cơ/điện với công tắc chính của thiết bị đóng cắt điện áp cao (khi công tắc chính không mở, công tắc nối đất không thể đóng; khi đóng công tắc nối đất, công tắc chính không thể đóng) để tránh hoạt động sai;

2. Xả điện tích dư: Xả nhanh điện tích dư trong thiết bị sau khi nối đất để tránh bị giật tĩnh điện trong quá trình bảo trì;

3. Công suất tạo ngắn mạch: Hiệu suất chế tạo loại E2 có thể xử lý các lỗi đoản mạch đột ngột trong quá trình bảo trì để tránh làm hỏng thiết bị;

4. Trực quan hóa trạng thái: Được trang bị chỉ báo vị trí cơ học (dấu đóng/mở rõ ràng), thiết bị hiển thị trực tiếp tùy chọn (tuân theo quy định DL408-91).

4.2 Kịch bản ứng dụng điển hình

• Trạm biến áp trong nhà: Sử dụng máy cắt 12kV~40,5kV và dao cách ly nối đất bảo trì thanh cái, máy biến áp;

    Theo phân loại cấp điện áp, các thông số kỹ thuật cốt lõi được thể hiện trong bảng sau, cũng đáp ứng các yêu cầu cơ bản của GB/T 1985-2014 "Công tắc cách ly và công tắc nối đất AC điện áp cao":

• Hệ thống phân phối điện công nghiệp: Bảo vệ bảo trì cho các thiết bị điện áp cao (như động cơ cao áp, tủ chỉnh lưu) trong các nhà máy lớn, trạm điện thuộc sở hữu mỏ;

• Các kịch bản năng lượng mới: Nối đất an toàn cho các thiết bị phân phối điện trong nhà (chẳng hạn như thiết bị chuyển mạch 35kV) trong các trạm tăng áp quang điện/điện gió.

V. Điểm lắp đặt và bảo trì

5.1 Yêu cầu cài đặt chính

1. Thích ứng với nền móng: Sai số độ cao của bề mặt lắp đặt ≤1mm/m và điện trở vòng nối đất ≤0,5Ω (phải được kết nối chắc chắn với lưới nối đất của trạm);

2. Hợp tác khóa liên động: Đảm bảo cơ cấu khóa liên động với công tắc chính của thiết bị đóng cắt hoạt động êm ái không bị kẹt (nên sử dụng phụ kiện khóa liên động chính hãng của Richge để tương thích tốt hơn);

3. Đấu dây điện: Kết nối đường dây điều khiển của mô hình điện phải tuân theo cấp điện áp (chẳng hạn như AC220V/DC220V) và mô-men xoắn siết chặt của các đầu nối dây đáp ứng các yêu cầu của sách hướng dẫn;

4. Kiểm tra chấp nhận: Sau khi lắp đặt, cần kiểm tra tính không đồng bộ đóng mở, điện trở vòng lặp và hiệu suất cách điện (điện áp chịu được tần số nguồn, kiểm tra phóng điện một phần).

5.2 Bảo trì và khắc phục sự cố thường xuyên

(1) Nội dung và chu trình bảo trì

(2) Khắc phục sự cố thường gặp

• Kẹt đóng: Kiểm tra xem mối liên kết giữa tay quay và trục chính có bị lỏng không, tiếp điểm có bị biến dạng hay không (cần thay thế các bộ phận bị biến dạng);

• Điện trở tiếp xúc quá mức: Đánh bóng lớp oxit tiếp xúc, bổ sung mạ bạc (hoặc thay thế cụm tiếp điểm);

• Lỗi vận hành điện: Kiểm tra xem bộ bảo vệ động cơ có được kích hoạt hay không (cần đặt lại bộ điều khiển) hoặc liệu bánh răng truyền động có bị mòn hay không;

• Xả cục bộ quá mức: Làm sạch vết dầu trên bề mặt các bộ phận cách nhiệt, kiểm tra xem cách điện có bị nứt không (thay cách điện nếu cần thiết).

VI. Tuân thủ tiêu chuẩn và cam kết chất lượng

6.1 Tiêu chuẩn tuân thủ

• Tiêu chuẩn nhóm: T/ZZB 2173-2021 "Công tắc nối đất xoay chiều cao áp trong nhà 12kV～40,5kV";

• Tiêu chuẩn quốc gia: GB/T 1985-2014 "Công tắc cách ly và công tắc nối đất AC cao áp", GB/T 11022-2020 "Yêu cầu kỹ thuật chung đối với tiêu chuẩn thiết bị đóng cắt và điều khiển điện áp cao";

• Tiêu chuẩn kiểm tra: GB/T 14598.26-2015 "Khả năng tương thích điện từ - Kỹ thuật kiểm tra và đo lường - Kiểm tra khả năng miễn nhiễm phóng tĩnh điện" (kiểm tra EMC), kiểm tra phun muối (xác minh ba bằng chứng).

6.2 Cam kết chất lượng

• Thời hạn bảo hành sản phẩm: 1 năm (không bao gồm thiệt hại về người hoặc bất khả kháng);

• Đảm bảo tuổi thọ: Khi tuổi thọ cơ học đạt Class M2 (10.000 lần), hiệu năng phím vẫn đạt yêu cầu tiêu chuẩn;

• Hỗ trợ dịch vụ: Cung cấp hướng dẫn lắp đặt, đào tạo bảo trì và cung cấp phụ tùng thay thế (có thể nhận hỗ trợ thông qua trang web chính thức của Richge hoặc dịch vụ khách hàng).

VII. Các cách để có được thông tin chi tiết

    Để có được hướng dẫn sử dụng sản phẩm hoàn chỉnh về Công tắc nối đất cao áp trong nhà Richge Technology (bao gồm các thông số mô hình cụ thể, bản vẽ lắp đặt, báo cáo thử nghiệm), bạn có thể sử dụng các phương pháp sau:

1. Truy cập trang web chính thức của Richge (www.richgeswitchgear.com) và truy vấn trong phần "Sản phẩm điện áp cao" hoặc "Tải xuống kỹ thuật";

2. Liên hệ với bộ phận bán hàng của Richge (WhatsAPP: +86 189 5893 8078) và giải thích các yêu cầu (chẳng hạn như mức điện áp, có cần điều khiển điện hay không);

3. Gửi email đến email dịch vụ khách hàng của Richge để đăng ký giải pháp kỹ thuật tùy chỉnh.
