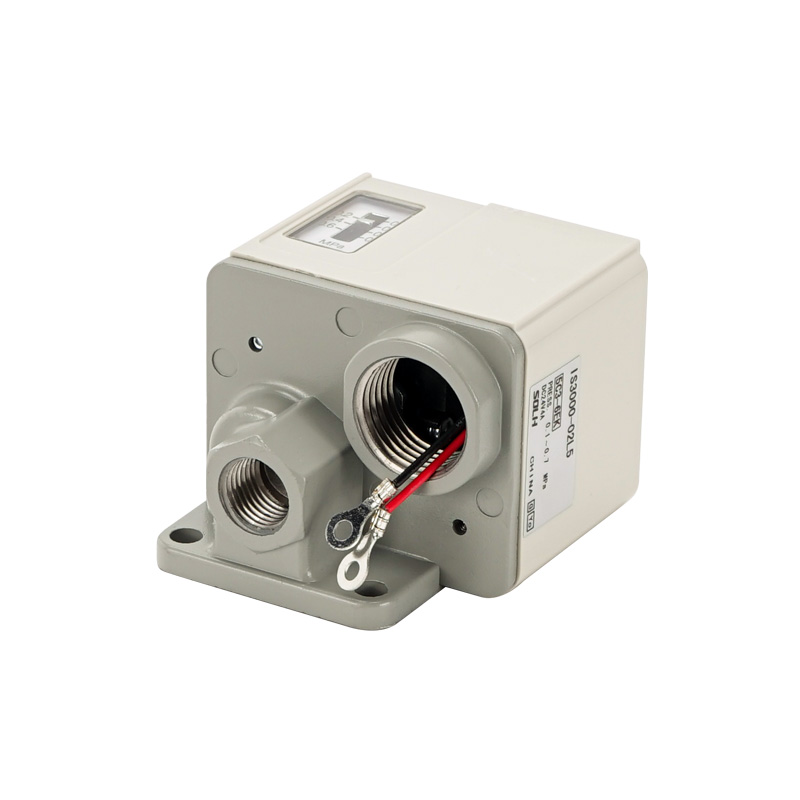

Công tắc áp suất khí nén cơ khí IS3000 Series

Thương hiệu: SOLH của Richge Technology

Định vị sản phẩm

     Dòng SOLH IS3000 là một công tắc áp suất vi cơ cơ học điều khiển bằng piston cổ điển. Nó đẩy một công tắc tiếp xúc vi mô bên trong thông qua áp suất không khí tác động lên pít-tông lò xo, mang lại công suất điện trực tiếp mạnh mẽ. Chủ yếu được sử dụng để bảo vệ quá/dưới áp suất mạch không khí và điều khiển kích hoạt tự động, thay thế cùng loại và tương thích như dòng công tắc sậy IS10. Hoàn hảo cho môi trường rung động nặng, nơi các công tắc kỹ thuật số điện tử không ổn định.

Nguyên tắc làm việc & Cấu trúc cốt lõi

  1. Nguyên tắc hoạt động

     -- Khí nén đẩy piston có lò xo; khi áp suất không khí đạt đến ngưỡng đặt trước, piston sẽ kích hoạt cơ học công tắc vi mô tích hợp để mở hoặc đóng mạch tiếp điểm. Khi áp suất giảm xuống dưới giá trị trễ, lò xo sẽ ​​đặt lại piston và khôi phục trạng thái chuyển đổi ban đầu.

  2. Thành phần kết cấu cốt lõi

     -- Núm điều chỉnh áp suất trên: Cài đặt xoay trực tiếp áp suất kích hoạt mà không cần nguồn điện

     -- Công tắc vi mô 1ab tích hợp: Tải AC/DC đa năng, kết nối trực tiếp các đầu vào PLC hoặc điều khiển các van điện từ nhỏ

     -- Cửa sổ xem áp suất chia độ: Thang đo MPa hiển thị để đọc áp suất đặt trước theo thời gian thực

     -- Vỏ nhôm đúc: Chống bụi IP40, phù hợp với môi trường nhà xưởng nói chung

Bảng thông số kỹ thuật tiêu chuẩn chung

Giải thích mã hóa mô hình và biến thể hoàn chỉnh

  1. Ví dụ về mẫu: IS3000-02-P

     -- IS3000: Dòng thân ren tiêu chuẩn cơ bản

     -- 02: Mã luồng cổng = Rc1/4; hậu tố N02 = NPT1/4 ren Mỹ

     -- P: Đèn báo neon tích hợp (trống = model tiêu chuẩn không có đèn)

 2. Các mô hình đạo hàm đặc biệt

     -- IS3100: Biến thể gắn trên bề mặt miếng đệm, phù hợp với các bộ dịch vụ hàng không mô-đun (dòng AFC/AC) để lắp đặt ống góp tích hợp

     -- IS3010: Model chuyên dụng tải siêu nhỏ, được tối ưu hóa cho đầu vào tín hiệu DC cực nhỏ của bộ điều khiển PLC

Ưu điểm sản phẩm chính

  1. Thiết kế cơ khí hạng nặng chống sốc và rung

     - Cấu trúc pít-tông rắn + tiếp xúc vi mô, hiệu suất ổn định dưới sự rung liên tục từ máy rung, búa đập và thiết bị dập, không bị lệch tín hiệu hoặc kích hoạt sai.

  2. Hiệu chuẩn tại chỗ đơn giản mà không cần nguồn điện

     - Núm điều chỉnh xoay trên cùng + cửa sổ chia độ có thể nhìn thấy; ngưỡng áp suất có thể được đặt ngoại tuyến mà không cần cấp điện cho tủ điều khiển.

  3. Khả năng tương thích tải AC/DC rộng

     -- Khả năng tải tiếp điểm 1A cao cho phép điều khiển trực tiếp các van điện từ nhỏ mà không cần rơle trung gian hoặc kết nối trực tiếp với các điểm đầu vào PLC kỹ thuật số.

  4. Độ trễ cực thấp

     -- Dải chết tối đa ≤0,05MPa, áp suất kích hoạt và đặt lại nhất quán để tránh chu kỳ bật tắt nhanh chóng thường xuyên của thiết bị hạ nguồn.

Phù hợp với các kịch bản ứng dụng công nghiệp điển hình

  1. Bảo vệ áp suất thấp nguồn không khí chính

     -- Được lắp đặt phía sau bộ bôi trơn bộ điều chỉnh bộ lọc không khí; kích hoạt tín hiệu cảnh báo nếu áp suất nguồn giảm xuống dưới 0,4MPa để bảo vệ máy rung K/GT, búa gõ BVP/SK và bộ truyền động khí nén khỏi hư hỏng do lực đẩy không đủ.

  2. Xác nhận vị trí hành trình xi lanh

     -- Sau khi xi lanh mở rộng hoàn toàn, áp suất buồng tăng lên đến giá trị đặt trước để gửi tín hiệu chuyển đổi khóa liên động cho bước quy trình sản xuất tiếp theo.

  3. Khóa liên động an toàn mạch rung

     - Màn hình áp suất không khí hoạt động; cắt điện tới các van xả nhanh XQ khi áp suất giảm xuống dưới ngưỡng để tránh hiện tượng cháy máy rung do hoạt động dưới áp suất.

So sánh hiệu suất: Công tắc kỹ thuật số IS3000 VS IS10 Reed VS ISE30A

Tóm tắt một câu

     Công tắc áp suất khí nén cơ học piston dòng SOLH IS3000 có độ trễ thấp, khả năng chống rung nặng và khả năng tải tiếp xúc cao, có sẵn các biến thể PLC dạng ren/gioăng và tải vi mô, được sử dụng rộng rãi để bảo vệ an toàn áp suất mạch không khí và tín hiệu kích hoạt quy trình tự động trên máy rung, trạm kẹp xi lanh và thiết bị tự động hóa chung.
