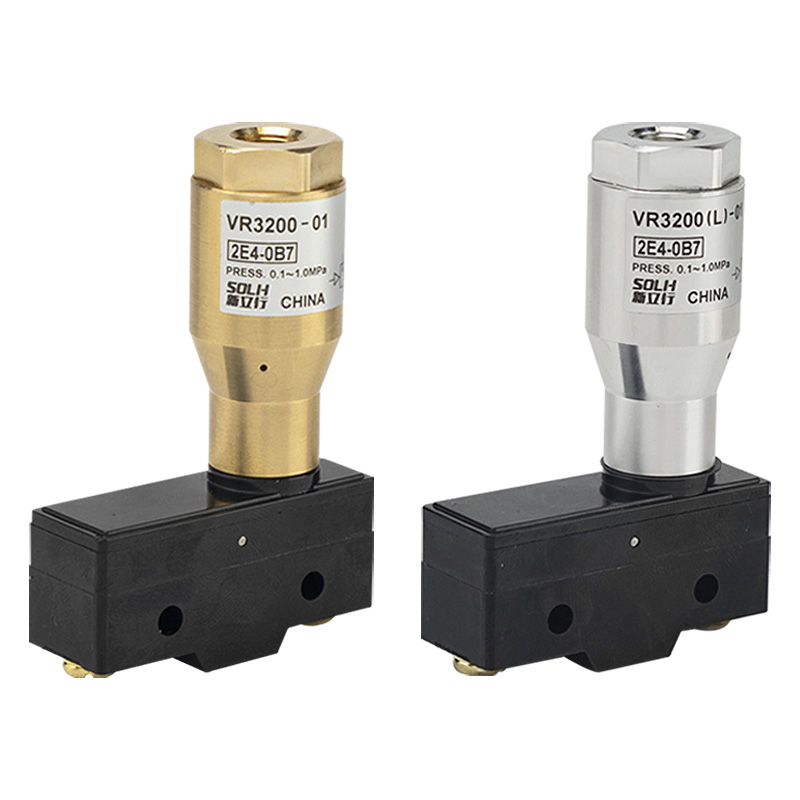

Rơle điện-khí nén dòng VR3200 / VR3201

Thương hiệu:SOLH của Richge Technology

Định vị sản phẩm

     Dòng SOLH VR3200/3201 là rơle điện khí nén cổ điển, còn được gọi là công tắc tín hiệu áp suất không khí. Chúng chuyển đổi tín hiệu áp suất khí nén thành các tiếp điểm khô chuyển mạch điện, được sử dụng rộng rãi để theo dõi áp suất, báo động lỗi, khóa liên động an toàn và đầu vào tín hiệu số tới PLC trong dây chuyền sản xuất tự động, đóng vai trò là giao diện chuyển đổi tín hiệu tiêu chuẩn giữa đường ống khí nén và hệ thống điều khiển điện.

Phân loại mô hình & Sự khác biệt cốt lõi

     -- VR3200-01: Loại khung mở, trọng lượng 130g, hộp đấu dây lộ thiên, dành cho môi trường tủ trong nhà khô ráo, không bụi bẩn

     -- VR3201-01: Vỏ kín chống nước IP44, trọng lượng 260g, kết cấu khép kín hoàn toàn, thích hợp cho nhà xưởng, thiết bị sản xuất ẩm ướt, bụi bặm

     -- VR3202-01: Chống nước nhỏ giọt IP44 với đầu nối đất chuyên dụng, được chứng nhận CE, lý tưởng cho máy móc xuất khẩu và nhiễu điện từ nặng

     -- Mã cổng: 01 = ren trong Rc1/8 tiêu chuẩn; Chủ đề NPT1/8 tùy chọn

Thông số kỹ thuật phổ quát

  1. Phạm vi áp suất hoạt động có thể điều chỉnh: 0,1 ~ 1,0 MPa (áp suất kích hoạt cài sẵn tại nhà máy ≈ 0,15MPa)

  2. Nhiệt độ môi trường: -5oC ~ +60oC (không đóng băng)

  3. Form liên hệ: 1AB (1 Thường mở + 1 Thường đóng + COM chung)

  4. Xếp hạng liên hệ của Micro Switch (Tải điện trở / cảm ứng):

     -- AC125V: điện trở 15A, cảm ứng 3A

     -- AC250V: điện trở 15A, cảm ứng 2,5A

     -- DC30V: Điện trở 6A, cảm ứng 1,5A

  5. Bố cục giao diện: Cửa hút gió Rc1/8; thiết bị đầu cuối vít điện (VR3201 được trang bị tuyến cáp PG13.5 để đi dây kín)

  6. Thành phần vật liệu: Thân van bằng đồng thau, piston POM, lò xo hồi vị bằng thép không gỉ, vòng đệm NBR

Nguyên tắc làm việc

  1. Khí nén đi vào cổng IN và đẩy piston để nén lò xo, kích hoạt cơ học công tắc vi mô tích hợp khi áp suất vượt quá ngưỡng đặt trước.

  2. Logic chuyển mạch tiếp điểm:

     -- Áp suất ≥ giá trị cài đặt: NO đóng, NC mở

     -- Áp suất ＜ giá trị cài đặt: KHÔNG mở, NC đóng

  3. Cấu trúc cơ khí hoàn toàn, không cần nguồn điện bên ngoài. Về bản chất an toàn và ổn định cho các khu vực nguy hiểm dễ cháy nổ và không có điện.

Hướng dẫn lựa chọn nhanh

     -- VR3200-01: Lắp đặt tủ trong nhà khô ráo, chi phí thấp

     -- VR3201-01: Máy công cụ ẩm/bụi, dây chuyền lắp ráp, thiết bị bán ngoài trời

     -- VR3202-01: Chứng nhận CE + bảo vệ nối đất, chống nhiễu EMC nặng, xuất khẩu máy hoàn chỉnh

     -- Điều chỉnh áp suất: Áp suất kích hoạt mặc định của nhà máy 0,15MPa, tinh chỉnh thông qua vít điều chỉnh trên cùng

Kịch bản ứng dụng điển hình

     - Phát hiện hành trình xi lanh và áp suất kẹp: xác nhận kẹp phôi, báo động quá tải

     - Phản hồi áp suất âm của mâm cặp chân không: hấp phụ và phát hiện tổn thất rơi phôi

     -- Cảnh báo áp suất thấp nguồn khí chính: hỏng máy nén khí và giám sát rò rỉ đường ống

     -- Phản hồi trạng thái đóng/mở của van bi khí nén và van bướm

     -- Chuyển đổi tín hiệu khí nén cho xưởng chống cháy nổ không cần cảm biến điện tử

Lợi thế trao đổi SOLH

     Dòng SOLH VR3200/3201 hoàn toàn tương thích với các mẫu tương đương của SMC về kích thước tổng thể, ren cổng, thông số tiếp điểm và phạm vi áp suất có thể điều chỉnh. Giá cả cạnh tranh và thời gian thực hiện ngắn giúp khách hàng cắt giảm chi phí sản xuất hàng loạt.

Định nghĩa dây đầu cuối

     -- COM: Thiết bị đầu cuối công cộng chung

     -- KHÔNG: Thường mở, hoạt động khi áp suất không khí đạt đến giá trị đặt trước

     -- NC:Thường đóng, hoạt động khi áp suất không khí dưới ngưỡng đặt trước

Tóm tắt một câu

     Rơle điện-khí nén cơ học không dùng điện SOLH VR3200/3201 chuyển đổi tín hiệu áp suất không khí thành tín hiệu tiếp xúc khô 1NO + 1NC với áp suất kích hoạt 0,1 ~ 1,0MPa có thể điều chỉnh, có sẵn ở dạng khung mở, phiên bản chống nhỏ giọt IP44 và nối đất CE cho khóa liên động PLC, giám sát chân không và điều khiển tự động cảnh báo nguồn không khí.
