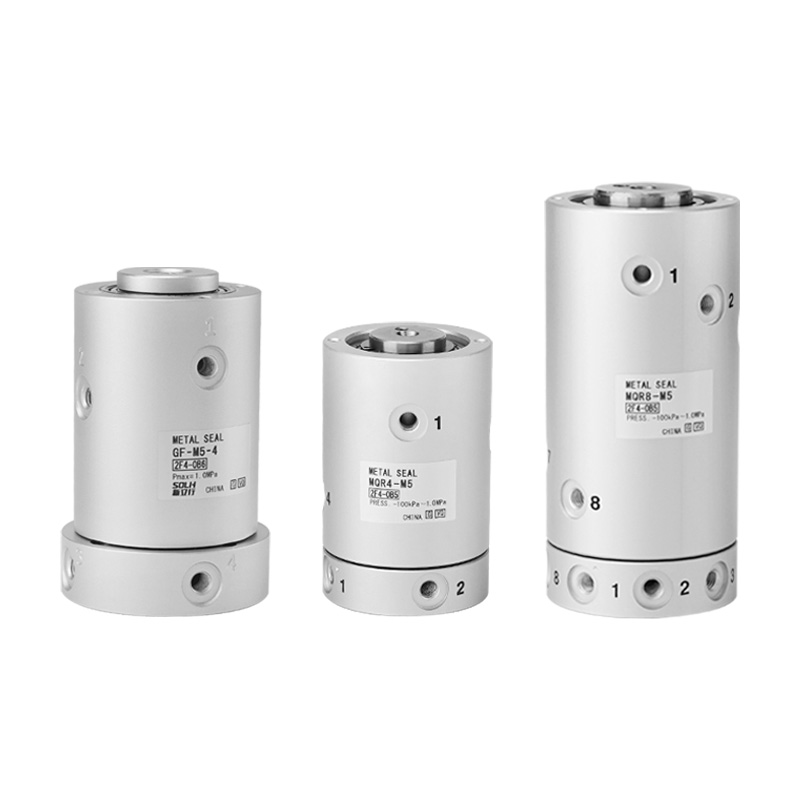

Liên minh quay vòng đệm mô-men xoắn thấp dòng MQR (SOLH)

Thương hiệu: SOLH của Richge Technology

Định vị sản phẩm

     Dòng MQR là khớp nối quay đa kênh sử dụng khả năng bịt kín khe hở không tiếp xúc bằng kim loại với mô-men quay cực thấp. Được phát triển đặc biệt cho các bộ phận quay liên tục bao gồm khớp robot, bàn quay và trục quay để cung cấp khí nén và chân không. Nó hoàn toàn tránh được hiện tượng xoắn đường ống, có khả năng quay cực êm và tuổi thọ cực dài cho các hệ thống khí nén quay tự động.

Ưu điểm sản phẩm cốt lõi

     -- Mômen quay cực thấp: Chỉ 0,003～0,50 N·m, mang lại tải trọng nhỏ cho động cơ/động cơ dẫn động

     - Bịt kín không tiếp xúc khe hở kim loại: Không có vòng đệm cao su, không bị dính hoặc kẹt; khởi động trơn tru ngay cả sau khi lưu trữ tĩnh lâu dài

     -- Mạch không khí đa kênh độc lập: Các đoạn 1/2/4/8/12/16 tùy chọn không có rò rỉ chéo giữa mỗi mạch

     -- Tuổi thọ sử dụng cực kỳ kéo dài: Lên tới 1 tỷ chu kỳ quay, thiết kế hoàn toàn không cần bảo trì

     -- Xoay hai chiều & công suất tốc độ cao: Tốc độ quay tối đa lên tới 3000 vòng/phút, thích hợp cho thiết bị chia chỉ số quay tốc độ cao

     -- Tương thích chân không kép và áp suất dương: Dải áp suất hoạt động -100kPa ~ 1.0MPa, hoạt động cho cả vòng hút chân không và vòng cấp khí tiêu chuẩn

Thông số kỹ thuật tiêu chuẩn phổ quát

     -- Chất lỏng áp dụng: Khí nén, khí trơ

     -- Phạm vi áp suất hoạt động: -100kPa ~ 1.0MPa

     -- Nhiệt độ môi trường và trung bình: -10 ~ 80oC

     - Loại niêm phong: Cấu trúc con dấu khoảng cách kim loại không tiếp xúc

     - Cấu trúc hỗ trợ: Hỗ trợ dẫn hướng ổ trục đôi

     - Chủ đề cổng: M5 × 0,8 (tùy chọn chủ đề bên trong / bên ngoài)

     -- Yêu cầu bôi trơn: Không cần bôi trơn, không cần đổ dầu thường xuyên

Bảng tham khảo nhanh thông số mô hình

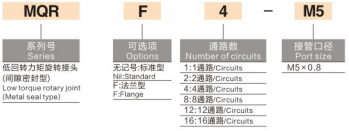

Ví dụ về quy tắc đặt tên mô hình

     -- MQR4-M5: 4 lối đi độc lập, cổng ren M5 tiêu chuẩn

     -- MQR8-M5: 8 lối đi độc lập, cổng ren M5 tiêu chuẩn

     -- MQR16-M5: 16 lối đi độc lập, cổng ren M5 tiêu chuẩn

Kịch bản ứng dụng điển hình

     -- Cấp khí nén cho khớp nối cánh tay robot công nghiệp và trục quay

     -- Bàn định mức quay, xi lanh quay và thiết bị tự động hóa bàn xoay

     -- Vòng cung cấp không khí quay liên tục trên các trạm xử lý tự động

     -- Cơ chế hấp phụ chân không quay cho cốc hút và đồ gá kẹp

     -- Mạch khí nén quay cho máy đóng gói, in ấn và sản xuất điện tử

Hướng dẫn cài đặt chính

     -- Cố định vỏ cố định, dẫn động mặt quay thông qua tấm kết nối

     - Nên lắp ráp khớp nối linh hoạt để loại bỏ tải trọng xuyên tâm

     - Khớp quay không chịu được lực hướng tâm hoặc lực dọc trục lớn; nó chỉ được sử dụng để truyền trung bình

     -- Bố trí cổng được bố trí theo hình xoắn ốc giúp đơn giản hóa việc định tuyến ống và tránh cuộn ống trong quá trình quay

Tóm tắt một câu

     Khớp nối quay bịt kín khe hở kim loại đa kênh SOLH MQR có mô-men quay cực thấp, tuổi thọ 1 tỷ chu kỳ không cần bảo trì, khả năng tương thích áp suất dương chân không kép và các đường dẫn khí độc lập 1~16 tùy chọn, bộ phận cung cấp khí chống xoắn đường ống lý tưởng cho các khớp robot và tất cả các thiết bị tự động quay tốc độ cao.
