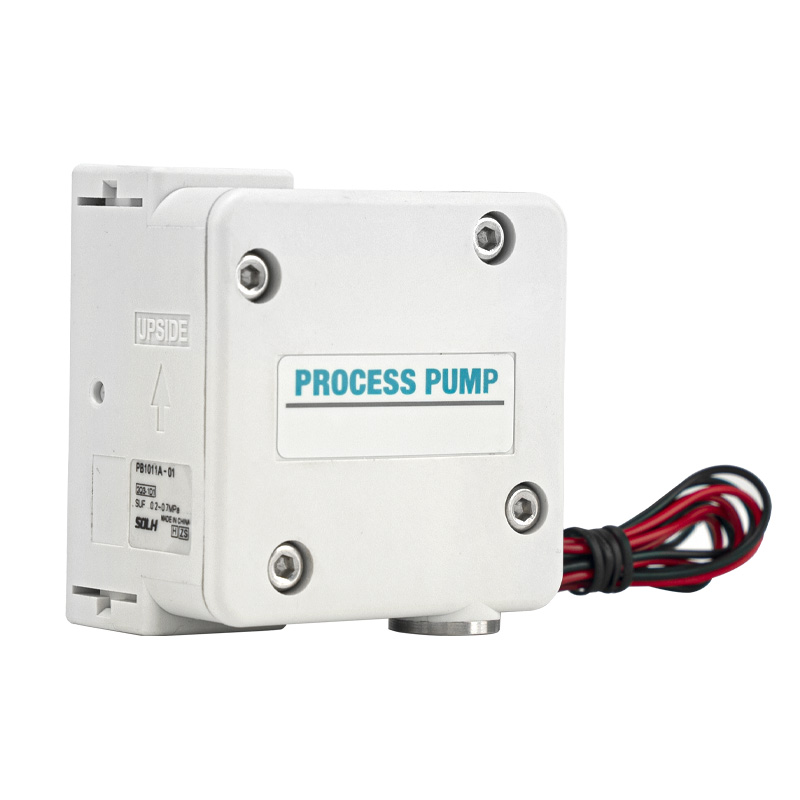

Bơm màng dòng RPB1011 (Loại van điện từ tích hợp PB1000A)

Thương hiệu:SOLH của Richge Technology

Định vị sản phẩm

     SOLH PB1011A thuộc dòng bơm màng khí nén tác động đơn thu nhỏ PB1000A có tích hợp van điện từ. Nó có hình dáng nhỏ gọn, chống ăn mòn hoàn toàn và không bị rò rỉ phốt trục. Được thiết kế để phân phối dung môi hóa học, nước tinh khiết, chất lỏng y tế và thuốc thử với dòng chảy từ vi mô đến trung bình, đây là máy bơm định lượng chính xác nhỏ gọn được sử dụng rộng rãi trong các ngành hóa chất, chất bán dẫn và công nghệ sinh học.

Phân loại mô hình & Chế độ truyền động

     --  PB1011A: Tích hợp van điện từ 3 cổng (DC24V), điều khiển tín hiệu điện trực tiếp, đi dây plug-and-play

     --  PB1013A: Loại phi công điều khiển không khí bên ngoài, được điều khiển bằng van điện từ bên ngoài độc lập

     --  Hậu tố kích thước cổng: 01 = Cổng chất lỏng tiêu chuẩn Rc1/8

     --  Các model hoàn chỉnh thông dụng: PB1011A-01; PB1011A-01-B (có giá đỡ chân lắp); PB1011A-01-N (cổng ren NPT)

Thông số kỹ thuật cốt lõi (PB1011A)

     -- Bộ truyền động: Tích hợp van điện từ 3/2, DC24V, điện năng tiêu thụ 0,35W

     --  Phạm vi lưu lượng: 8～2000 mL/phút (0,12～120 L/h)

     --  Áp suất làm việc xả: 0～0,6 MPa

     --  Thang máy hút khô: Tối đa 2,5 m

     -- Nhiệt độ chất lỏng vận hành: 0~50oC (không đóng băng bên trong buồng bơm)

     -- Độ nhớt chất lỏng tối đa cho phép: 100 mPa·s

     -- Phạm vi áp suất không khí cung cấp: 0,2 ~ 0,7 MPa

     -- Tiêu thụ không khí: ≤40 L/phút (ANR)

     -- Kích thước & Trọng lượng tổng thể: 60×60×41 mm, xấp xỉ. 170 g

     -- Tiếng ồn khi hoạt động: ≤64 dB(A); tiếng ồn giảm hơn nữa với bộ giảm thanh phù hợp

     -- Tuổi thọ của màng ngăn: Lên tới 30 triệu chu kỳ chuyển mạch

Cấu hình vật liệu phần ướt

      -- Thân bơm: Polypropylen PP / SUS316 thép không gỉ tùy chọn

     -- Màng ngăn & lõi van một chiều: Composite PTFE + PP

     - Vật liệu bịt kín: Cao su fluoro FKM, khả năng chống axit, kiềm và dung môi hữu cơ vượt trội

     -- Ưu điểm của vật liệu: Thiết kế phốt không trục giúp loại bỏ rò rỉ trung bình; chống ăn mòn hoàn toàn cho dung dịch hóa học, nước tinh khiết, thuốc thử y tế và chất lỏng axit/kiềm nhẹ.

Nguyên lý làm việc (Loại điều khiển điện PB1011A)

     -- Solenoid Energized ON: Khí nén đi vào buồng truyền động, đẩy màng ngăn dịch chuyển sang trái; chất lỏng bên trong buồng bơm được xả qua van một chiều phía trên.

     -- Điện từ ngắt điện TẮT: Buồng truyền động xả hết không khí; cơ hoành đặt lại về bên phải dưới lực lò xo tích hợp; chất lỏng mới được hút vào khoang bơm thông qua van một chiều đầu vào phía dưới.

     -- Chu kỳ bật/tắt điện từ tần số cao (1~10 Hz) thực hiện hút và xả chất lỏng liên tục; luồng đầu ra có thể được điều chỉnh chính xác bằng cách thay đổi tần số chuyển mạch.

Yêu cầu lắp đặt và đường ống

  1. Quy tắc cài đặt bắt buộc

     -- Cổng xả chất lỏng (OUT) phải hướng lên trên để tránh hiện tượng khóa không khí bên trong buồng bơm gây gián đoạn dòng chảy.

 2. Định nghĩa cổng & Thông số luồng

     -- Cổng chính IN/OUT chất lỏng: Tiêu chuẩn Rc1/8", NPT1/8 tùy chọn

     -- Cổng SUP cấp khí: ren M5×0.8

     -- Cổng EXH xả: ren M5×0.8, tương thích với bộ giảm thanh thu nhỏ AN05-M5

  3. Lỗ gắn

     - 2 lỗ vít M4 sâu 6 mm; hoặc φ4,5 xuyên qua lỗ; phụ kiện giá đỡ chân chuyên dụng KT-PB1A-5 có sẵn để lắp đặt thiết bị cố định.

Kịch bản ứng dụng công nghiệp điển hình

     -- Sản xuất chất bán dẫn & quang điện: Chuyển dung môi hóa học, làm sạch vòng tuần hoàn chất lỏng

     -- Thiết bị y tế & sinh hóa: Phân phối thuốc thử, dung dịch đệm và chất lỏng sinh học

     -- Máy in & đóng gói: Hệ thống nạp mực, keo dính tự động

     -- Bảo vệ môi trường & xử lý nước: Định lượng hóa chất, lấy mẫu nước thải

     -- Ngành công nghiệp tự động hóa nói chung: Chất lỏng cắt, chất tẩy rửa và vận chuyển dầu nhẹ

Nguyên tắc lựa chọn mô hình

     -- Điều chỉnh lưu lượng: Chọn PB1011A cho lưu lượng 2000 mL/phút; Model phi công trên không PB1013A dành cho các tình huống điều khiển liên kết đặc biệt (lưu lượng tối đa 1000 mL/phút)

     - Lựa chọn vật liệu ướt: Thân bơm PP dùng cho chất lỏng hóa học yếu nói chung; Combo SUS316 + PTFE cho dung môi ăn mòn mạnh

     -- Chế độ điều khiển: Điều khiển trực tiếp bằng điện chọn PB1011A; thiết bị liên kết khóa liên động bên ngoài chọn loại phi công trên không PB1013A

     -- Phụ kiện phụ trợ: Lắp đặt bộ giảm thanh trên cổng xả để giảm tiếng ồn khi chạy; khung chân khớp để lắp đặt cố định lâu dài

Lợi thế trao đổi SOLH

     Dòng SOLH-PB1011 hoàn toàn phù hợp với dòng PB1011 gốc của SMC về kích thước tổng thể, bố cục ren cổng và tất cả các thông số hiệu suất, thay thế trực tiếp mà không cần sửa đổi đường ống, với hiệu suất chi phí vượt trội.

Tóm tắt một câu

     Máy bơm màng khí nén điện từ tích hợp thu nhỏ SOLH PB1011A sử dụng các bộ phận ướt chống ăn mòn PTFE/FKM chống rò rỉ trục, hỗ trợ định lượng dòng vi trung bình 8 ~ 2000mL/phút, có sẵn trong các phiên bản thí điểm điện từ tích hợp điện và không khí bên ngoài, bơm chuyển chính xác nhỏ gọn cho các hệ thống phân phối thuốc thử bán dẫn, y tế, in ấn và môi trường.
