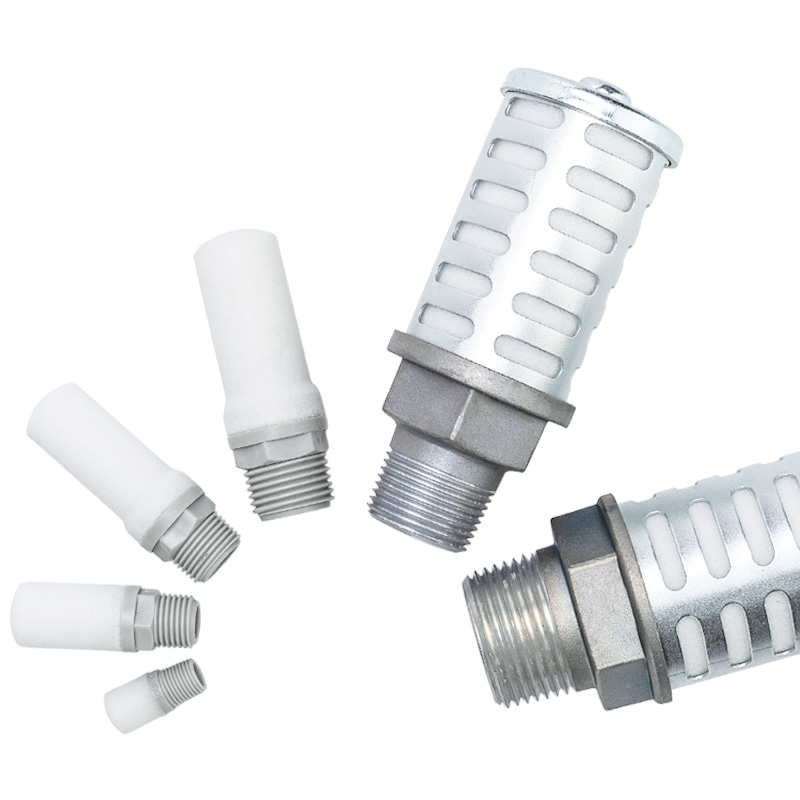

Bộ giảm thanh xả khí nén dòng AN

Thương hiệu:SOLH của Richge Technology

Định vị sản phẩm

     Dòng SOLH AN là bộ giảm thanh xả chuyên dụng cho tất cả các hệ thống khí nén. Các chức năng cốt lõi của nó bao gồm giảm tiếng ồn khí thải, lọc khí thải và ngăn chặn sương mù dầu. Được gắn rộng rãi trên các cổng xả của van điện từ, xi lanh khí nén và tất cả các van điều khiển không khí, đây là phụ kiện bảo vệ môi trường và giảm tiếng ồn cần thiết cho các mạch khí nén hoàn chỉnh.

Bảng so sánh đặc điểm kỹ thuật đầy đủ

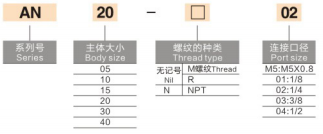

 1. Kích thước nhỏ và trung bình (Dành cho van và xi lanh điện từ tiêu chuẩn)

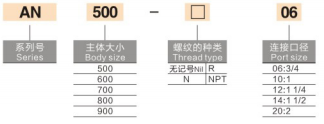

 2. Kích thước lỗ khoan lớn (Dành cho van lớn & ống xả trung tâm)

Thông số kỹ thuật lõi phổ quát

  1. Môi trường áp dụng: Khí nén sạch (KHÔNG thích hợp với khí độc dễ cháy, ăn mòn)

  2. Áp suất làm việc định mức tối đa: 1,0 MPa (mẫu nhựa tiêu chuẩn)

  3. Phạm vi nhiệt độ hoạt động:

     -- Loại nhựa tiêu chuẩn: -10 ~ +60oC (không đóng băng bên trong lõi)

     -- Loại kim loại thiêu kết: Chịu nhiệt độ cao lên tới 150oC

  4. Hiệu suất giảm tiếng ồn:

     -- Cấp tiêu chuẩn: 25 ~ 30 dB(A)

     -- Phiên bản đặc biệt suy giảm cao: ≥35 dB(A)

  5. Vật liệu xây dựng tùy chọn

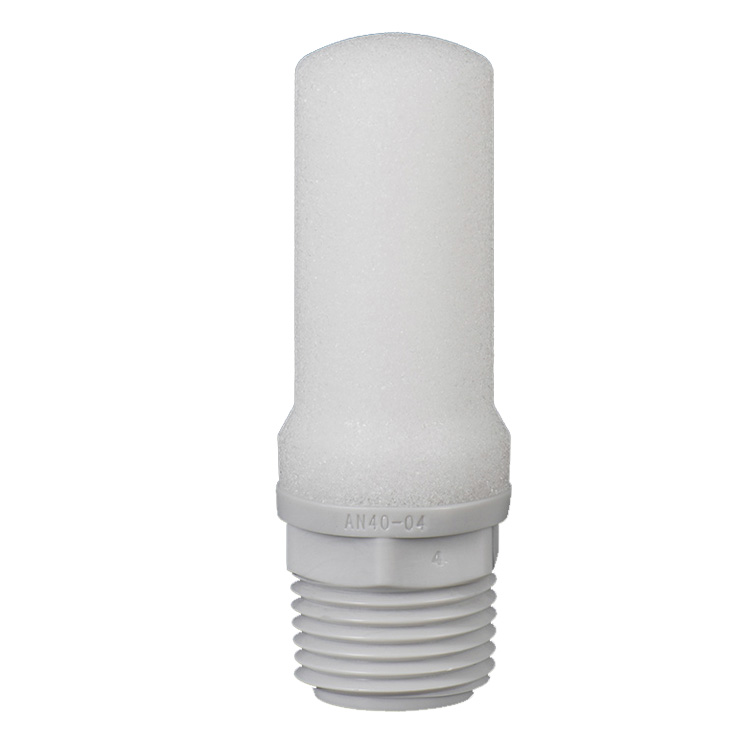

     -- Loại nhựa: Vỏ chống cháy UL94-V0, lõi lọc thiêu kết xốp (kích thước lỗ 50 ~ 100μm)

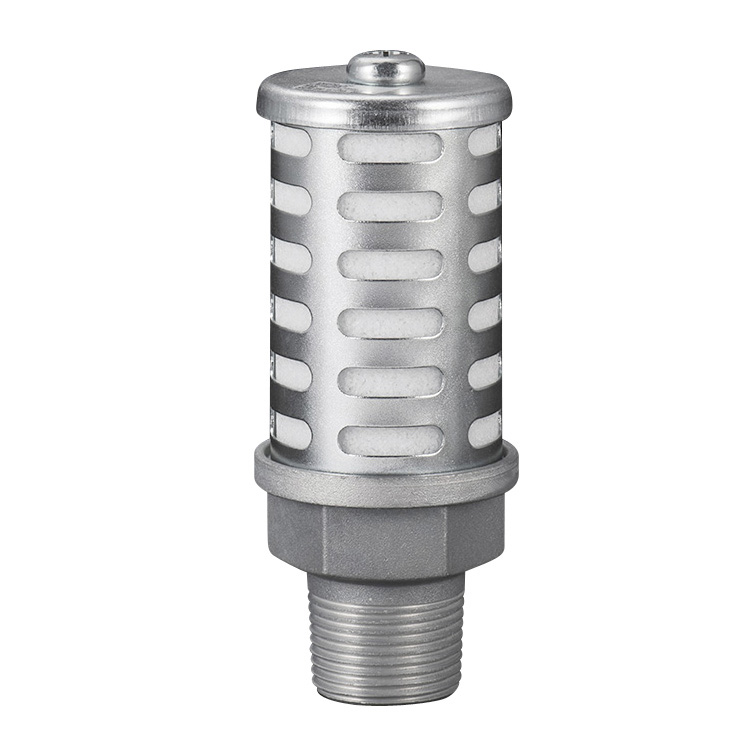

     - Loại kim loại: Thân thiêu kết bằng hợp kim đồng, khả năng chống ăn mòn và nhiệt độ cao vượt trội

  6. Tùy chọn kết nối: Ren hệ mét M3/M5, ren trong Rc/PT, ren NPT, khớp nối đẩy cho ống φ6~φ12

Cấu trúc bên trong & Nguyên tắc giảm tiếng ồn

     - Khí thải tốc độ cao chảy vào thân giảm thanh; lõi thiêu kết xốp / sợi nhiều lớp chia luồng không khí thành các kênh nhỏ để tạo ra ma sát và hấp thụ âm thanh, giảm tiếng ồn do tác động của khí thải một cách hiệu quả.

     -- Thiết kế hỗn hợp hai lớp được áp dụng trên các mẫu một phần: lõi bên trong để loại bỏ tiếng ồn, lớp vỏ bên ngoài ngăn chặn sương mù dầu bắn tung tóe trong khi duy trì áp suất ngược khí thải thấp để tránh mất tốc độ xi lanh.

     - Cấu trúc cơ khí thụ động hoàn toàn, không cần nguồn điện, giảm tiếng ồn tức thì sau khi lắp đặt đơn giản.

Hướng dẫn lựa chọn nhanh 3 bước

  1. Giao diện kết nối phù hợp: Xác nhận thông số kỹ thuật ren cổng xả (M5/Rc1/8, v.v.) hoặc đường kính ngoài của ống nhựa (loại đẩy vào φ8/10/12).

  2. Công suất luồng không khí phù hợp:

     -- Dòng mini (AN05/AN10): ≤0,4 m³/phút

     -- Dòng trung bình (AN15/AN20/AN40): 0,8 ~ 1,2 m³/phút

     -- Dòng công nghiệp lớn (AN500~AN900): ≥2,5 m³/min

  3. Phù hợp với điều kiện môi trường làm việc:

     -- Nhiệt độ cao / xả nhanh thường xuyên: Chọn dòng AN110 kim loại thiêu kết

     -- Nhà xưởng trong nhà bụi ẩm: Nhựa kín dòng ANA1

     -- Ưu tiên giảm tiếng ồn tối đa: Dòng giảm thanh suy giảm cao ANB1

Hướng dẫn cài đặt và bảo trì định kỳ

  1. Phương pháp cài đặt

     - Vít trực tiếp vào cổng xả van/xi lanh; vỏ ngoài có thể xoay tự do để bố trí theo bất kỳ hướng nào. Loại đẩy vào có thể được lắp chắc chắn vào ống chỉ trong một bước.

  2. Quy tắc bảo trì

     -- Làm sạch lõi bị tắc: Thổi ngược lõi bằng khí sạch áp suất thấp hoặc rửa sạch; thay thế bộ giảm thanh nếu tắc nghẽn nghiêm trọng không thể được giải quyết.

     -- Tham khảo tuổi thọ sử dụng: Lõi thiêu kết bằng nhựa khoảng. 10.000 giờ làm việc; lõi thiêu kết bằng kim loại có tuổi thọ cực cao.

Lợi thế trao đổi SOLH

     Các mẫu dòng AN đầy đủ của SOLH bao gồm AN05-M5, AN10-01, AN15-02, ANA1-06 có thể hoán đổi hoàn toàn về mặt kích thước với bộ giảm thanh AN chính hãng của SMC, với kích thước ren, công suất dòng chảy và hiệu ứng giảm tiếng ồn giống hệt nhau, đơn giá cạnh tranh hơn và thời gian sản xuất nhanh hơn để tối ưu hóa chi phí mua hàng loạt.

Tóm tắt một câu

     Bộ giảm thanh ống xả khí nén dòng SOLH AN cung cấp dòng sản phẩm có kích thước từ M5 đến Rc2" hoàn chỉnh với các tùy chọn thiêu kết bằng nhựa/kim loại, giúp giảm tiếng ồn 25 ~ 35dB(A) và ngăn chặn sương mù dầu, bộ giảm âm phổ quát tiêu chuẩn cho tất cả các van điện từ và kiểm soát tiếng ồn ống xả xi lanh trong tự động hóa công nghiệp.
