Đồng hồ đo áp suất khí nén chung dòng G

Thương hiệu: SOLH của Richge Technology

Định vị sản phẩm

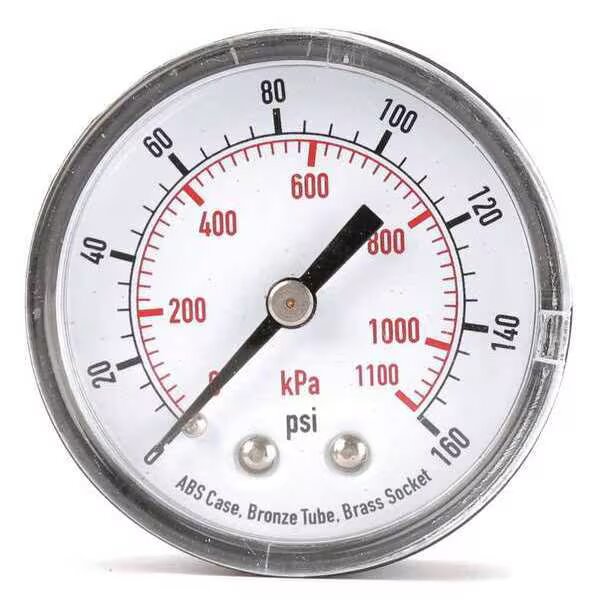

     Dòng SOLH G là đồng hồ đo áp suất tiêu chuẩn dành riêng cho hệ thống khí nén để đo áp suất khí nén, được chia thành loại cơ bản tiêu chuẩn và loại chỉ báo giới hạn có vòng cảnh báo màu. Quay số phạm vi đường kính ngoài φ15 ~ φ63, khoảng áp suất bao gồm 0,2 ~ 1,5MPa với độ chính xác tiêu chuẩn ±3% F.S. Có sẵn hai cấu trúc lắp: mô hình G ren phía sau để gắn bảng điều khiển và mô hình GA ren bên để lắp đặt đường ống trực tiếp.

Thông số kích thước và kích thước sê-ri (Đường kính ngoài × Ren kết nối)

     -- G15: φ15, ren trong M5 / R1/8; siêu nhỏ, phù hợp với van khí nén siêu nhỏ

     -- G27: φ26, R1/16 / R1/8; thân máy nhỏ gọn cho không gian lắp đặt chật hẹp

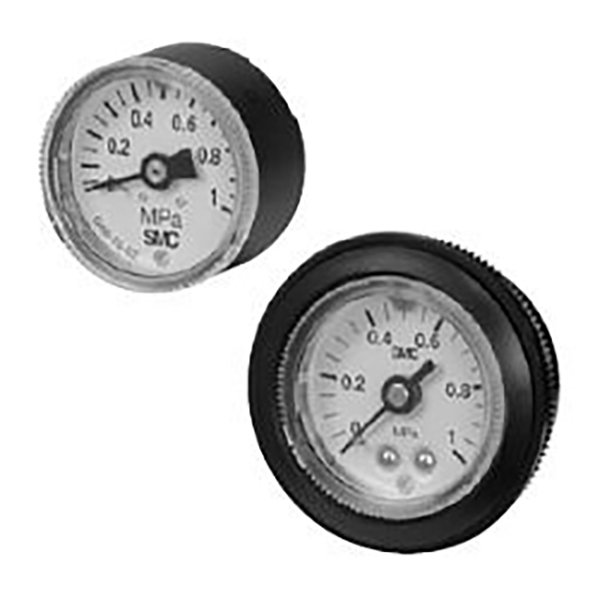

     -- G36/GA36: φ37,5, R1/8; mô hình đa năng tiêu chuẩn chính thống

     -- G46/GA46: φ42.5, R1/8 / R1/4; vòng chỉ báo giới hạn tùy chọn được sử dụng rộng rãi nhất

     -- G53-L: φ51, R1/8 / R1/4; mặt số lớn vừa phải với vòng cảnh báo giới hạn màu đỏ-xanh

     -- G63-L: φ63.4, R1/8 / R1/4; Mặt số siêu lớn, đọc rõ ràng từ khoảng cách xa

Quy tắc và ví dụ đặt tên Model

 1. Định dạng đặt tên

     -- G/GA + Mã kích thước + Hậu tố tùy chọn L + Mã dải áp suất + Mã luồng

     -- Hậu tố L = Được trang bị vòng báo giới hạn màu xanh đỏ

  2. Ví dụ về mô hình

     -- G46-10-02:

         G46 = φ42.5 mẫu ren sau | 10 = 1,0MPa phạm vi | 02 = ren R1/4

     --GA36-10-01:

        GA36 = mô hình ren bên φ37.5 | 10 = 1,0MPa phạm vi | 01 = ren R1/8

     -- G36-L-10-01

        Với vòng cảnh báo giới hạn màu đỏ-xanh L, ren sau φ37.5, 1.0MPa, R1/8

  3. Định nghĩa mã

     -- Mã dải áp suất:

         2 = 0 ~ 0,2MPa

         4 = 0 ~ 0,4MPa

        10 = 0~1,0MPa

        15 = 0~1,5MPa

    -- Mã chủ đề

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0,8 ren trong theo hệ mét3.

Thông số kỹ thuật lõi phổ quát

  1. Phương tiện có thể đo lường được: Khí nén; Phiên bản bộ phận ướt không dầu và không đồng tùy chọn cho quy trình sạch

  2. Phạm vi áp suất tiêu chuẩn: 0~0,2 / 0~0,4 / 0~1,0 / 0~1,5MPa

  3. Cấp chính xác: Tiêu chuẩn ±3% F.S.; mini G15 & G27 ±5% F.S.

  4. Cấu hình vật liệu:

     -- Vỏ: Hợp kim kẽm / nhôm đúc mạ niken

     -- Tấm che cửa sổ: Polycarbonate chống va đập

     -- Khớp nối: Đồng thau; có sẵn sự thay thế không có đồng

  5. Nhiệt độ hoạt động: -5 ~ +60oC (trung bình không đóng băng)

  6. Phân loại lắp đặt

     -- Loại G: Ren phía sau, được thiết kế để lắp đặt bảng điều khiển nhúng

     -- Loại GA: Ren bên, lắp đường ống nội tuyến trực tiếp

Model L có vòng chỉ báo giới hạn

     -- Vòng màu đỏ: Giới hạn trên/ngưỡng báo động áp suất cao

     -- Vòng màu xanh lá cây: Khoảng áp suất làm việc an toàn bình thường

     -- Con trỏ màu trắng: Giá trị áp suất không khí động theo thời gian thực

     -- Ưu điểm cốt lõi: Đánh giá trạng thái trực quan trực quan mà không cần đọc tỷ lệ cẩn thận, lý tưởng cho dây chuyền lắp ráp và tủ giám sát đa điểm tập trung

Hướng dẫn lựa chọn từng bước

  1. Không gian hạn chế thu nhỏ & hẹp: Chọn G15 / G27 (φ15 / φ26)

  2. Mạch khí nén tiêu chuẩn thông thường: G36 / G46 (φ37.5 / φ42.5)

  3. Yêu cầu cảnh báo áp suất thị giác: G36-L / G46-L có vòng giới hạn màu

  4. Nhu cầu đọc từ xa từ xa: Quay số lớn G53-L / G63-L (φ51 / φ63)

  5. Phân biệt chế độ cài đặt

     -- Gắn đường ống trực tiếp → Dòng ren bên GA

     -- Gắn bảng điều khiển thiết bị → Dòng ren phía sau G

Tham khảo nhanh mô hình tiêu chuẩn phổ biến

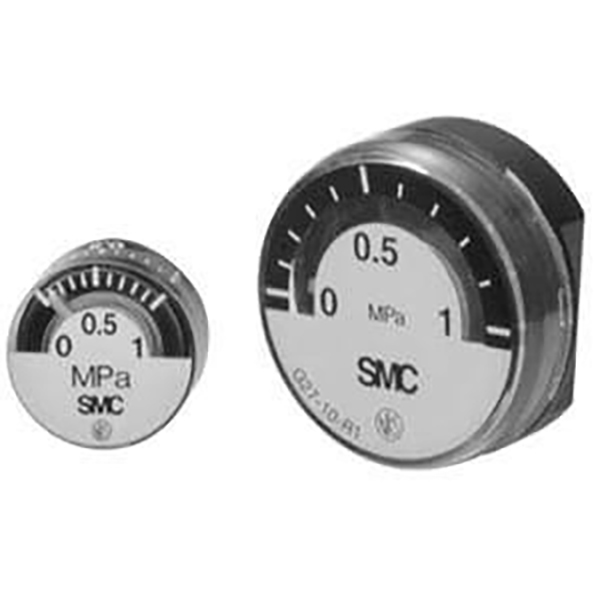

     -- G27-10-R1: mặt số φ26, phạm vi 1.0MPa, ren R1/16

     -- G36-10-01: Ren sau φ37.5, 1.0MPa, R1/8

     -- G46-10-02: Ren sau φ42.5, 1.0MPa, R1/4

     -- G46-L-10-02: Ren sau φ42.5, vòng giới hạn xanh đỏ, 1.0MPa, R1/4

Tóm tắt một câu

     Đồng hồ đo áp suất khí nén dòng SOLH G bao gồm các kích thước mặt số đầy đủ φ15 ~ φ63 với hai kiểu lắp ren phía sau/bên, vòng cảnh báo giới hạn màu loại L tùy chọn, dải áp suất hoàn chỉnh 0,2 ~ 1,5MPa và phiên bản sạch không có đồng, phụ kiện giám sát áp suất không khí tiêu chuẩn cho tất cả các mạch khí nén tự động hóa công nghiệp.
