Van cơ khí cổng mini 2/3 cổng VM1 (VM100)

Thương hiệu: SOLH của Richge Technology

 Định vị sản phẩm

     Dòng VM1 (VM100) là van poppet cơ học 2/3 cổng thu nhỏ có thể hoán đổi hoàn toàn với các mẫu ban đầu của SMC. Nó sử dụng cấu trúc đệm kín đáng tin cậy với thiết kế nhẹ siêu nhỏ gọn, dải áp suất vận hành rộng bao phủ chân không và áp suất dương, và nhiều đầu truyền động có thể thay thế được. Được sử dụng rộng rãi để phát hiện vị trí thiết bị, cảm biến giới hạn hành trình, vận hành chạy bộ bằng tay và chuyển mạch mạch không khí nhỏ trên máy móc tự động nhỏ gọn.

Thông số kỹ thuật cốt lõi (Dòng VM100 / VM1)

  1 thông số cơ bản

     -- Loại mạch: 2 cổng (NC / NO), 3 cổng (N.C. / N.O.)

     -- Cấu trúc: Loại hình múa rối tác động trực tiếp với hiệu suất bịt kín chặt chẽ

     -- Chất lỏng áp dụng: Khí nén, khí trơ

     -- Phạm vi áp suất hoạt động: -100kPa ~ 1.0MPa (tương thích chân không)

     -- Nhiệt độ môi trường và trung bình: -5 ~ +60oC (không đóng băng bên trong)

     -- Kích thước ren cổng: M5, Rc1/8 (tùy chọn NPT1/8 & G1/8)

     -- Công suất dòng chảy: Cv=0,11, diện tích mặt cắt hiệu dụng 2,5mm²

     -- Trọng lượng tịnh: Phiên bản cổng bên 60g, phiên bản cổng dưới 67g (siêu nhẹ)

     -- Tùy chọn bố trí đường ống: Cổng bên, cổng dưới

     -- Yêu cầu bôi trơn: Vận hành không cần bôi trơn

  2. Kích thước tổng thể

     -- Model cổng bên: 11 × 36 × 16 mm

     -- Model cổng đáy: 11 × 28 × 25 mm

 Định nghĩa mạch & Logic làm việc (3 cổng / 2 cổng)

   1. Loại 3 cổng (VM13x, Phổ biến nhất) · Cổng 1(P): Cửa cấp khí

     -- Cổng 2(A): Đầu ra điều khiển

     -- Cổng 3(R): Cổng xả

     -- NC thường đóng: Không được kích hoạt → P cắt khỏi A, A nối với R

     -- Thường mở NO: Không được kích hoạt → P nối với A, A cắt khỏi R

   2. Loại 2 cổng (VM12x)

     -- Cổng 1(P): Đầu vào chất lỏng

     -- Cổng 2(A): Đầu ra điều khiển

     -- Logic thường đóng: Đường dẫn khí mở khi nhấn, cắt sau khi nhả

Đầy đủ các đầu thiết bị truyền động có thể hoán đổi cho nhau

 1. Loại pit tông thẳng cơ bản

     -- VM130/VM120: Pit tông hành trình 4.8mm tiêu chuẩn

     -- VM130U/VM120U: Pit tông hành trình ngắn 2.5mm

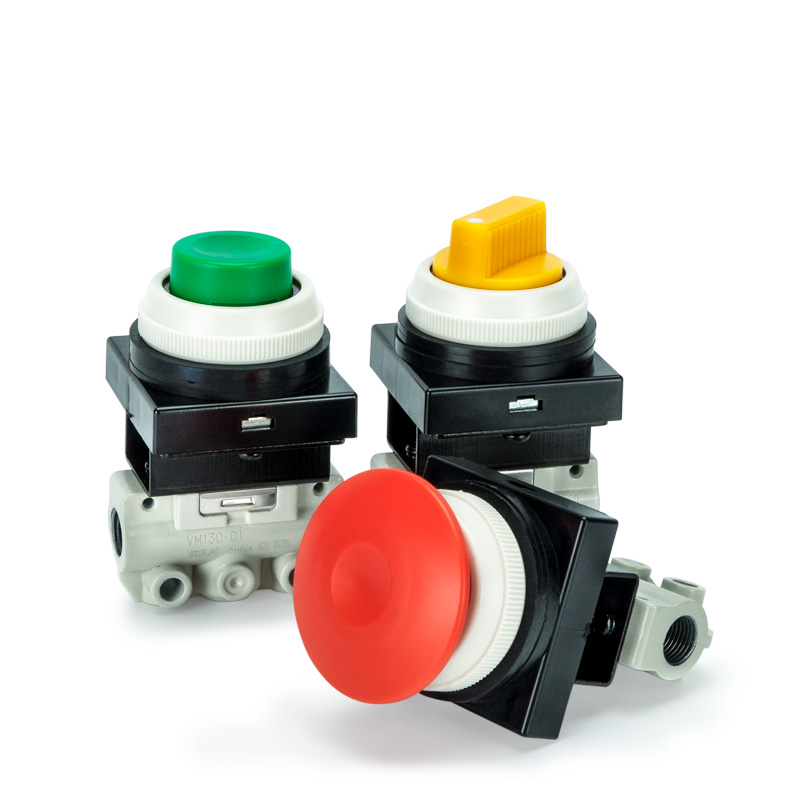

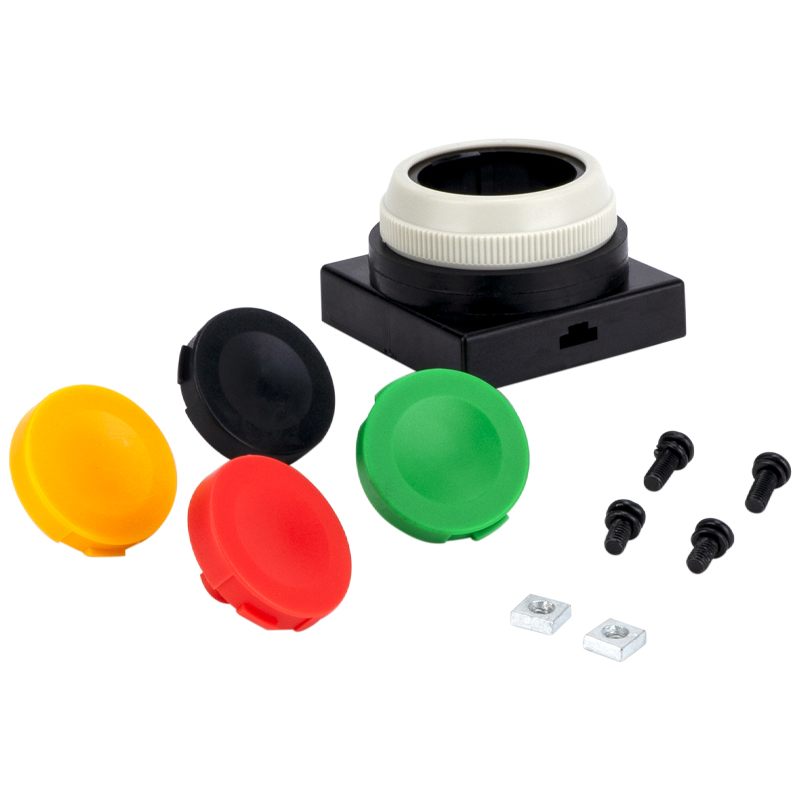

 2. Loại nút nhấn (Thao tác chạy bộ bằng tay)

     -- VM132/VM122: Nút nhấn tiêu chuẩn phẳng

     -- VM132Y / VM122Y: Đầu nấm màu vàng dùng để dừng khẩn cấp & tầm nhìn cao

     -- VM132G/VM122G: Nút bấm báo màu xanh lá cây

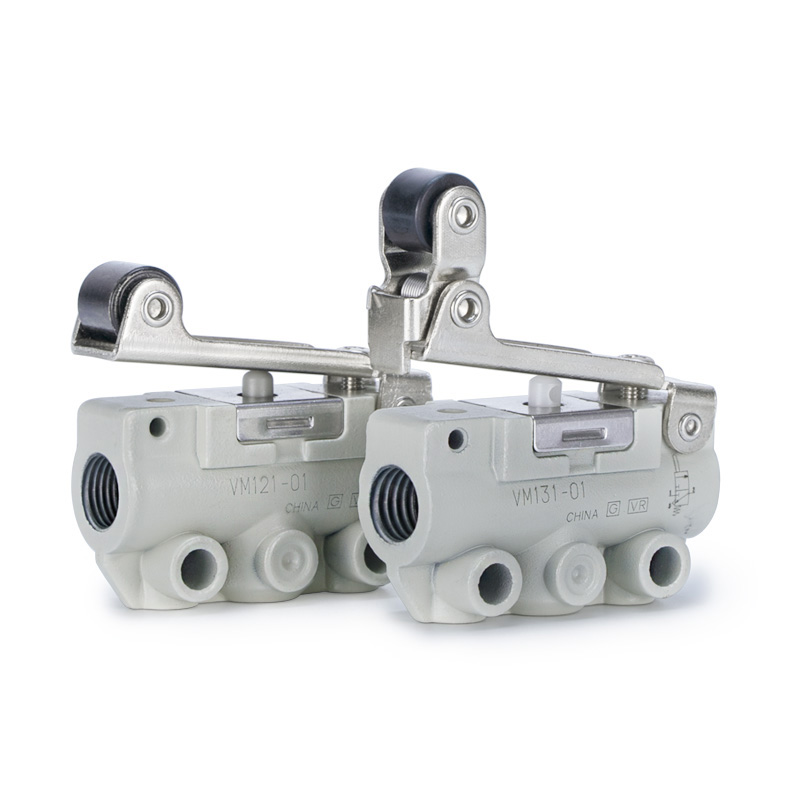

  3. Loại đòn bẩy con lăn (Phát hiện hành trình & giới hạn)

     -- VM131/VM121: Cần gạt con lăn thẳng tiêu chuẩn

     -- VM131U/VM121U: Cần con lăn hành trình ngắn

     -- VM133 / VM123: Cần lăn chống bật một chiều

  4. Bộ truyền động bổ sung tùy chọn

     Cần bản lề, cần gạt, núm xoay có thể khóa và nhiều đầu kích hoạt tùy chỉnh hơn

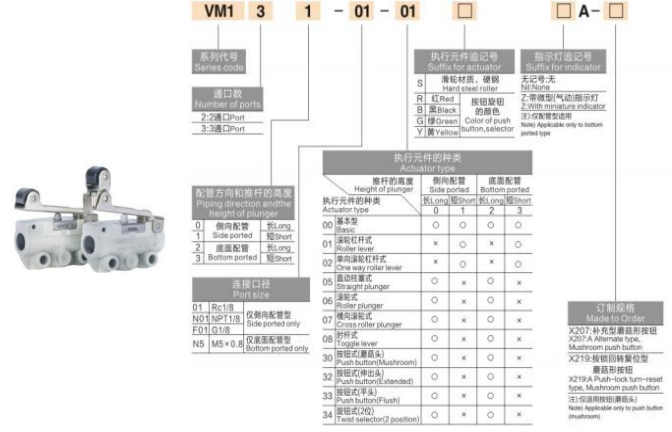

 Giải thích mã mẫu

  1.  (Ví dụ: VM131-01-01A)

     -- VM131: Mạch 3 cổng + bộ truyền động đòn bẩy con lăn

     -- 01: Mã luồng cổng (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: Bố cục cổng bên (02 = bố cục cổng dưới cùng)

     -- Mã hậu tố: A=chuẩn; Y=nấm vàng; G=nút màu xanh lá cây; U=hành trình ngắn

  2. Mô hình tiêu chuẩn chung

     -- VM131-01-01A: Cần lăn 3 cổng, Rc1/8, cổng bên (được sử dụng rộng rãi nhất)

     -- VM132-M5-00A: Nút nhấn phẳng 3 cổng, ren M5, cổng đáy

     -- VM130U-01-N01Y: Pit tông ngắn 3 cổng, NPT1/8, đầu cấp cứu nấm vàng

Ưu điểm sản phẩm cốt lõi

     -- Siêu nhỏ & siêu nhẹ: Chỉ 60g với chiều rộng hẹp 11mm, hoàn hảo cho việc nhúng máy bên trong và lắp đặt xếp chồng bảng dày đặc

     -- Phạm vi áp suất phổ quát rộng: Tương thích với áp suất chân không hoàn toàn lên tới 1,0MPa để điều khiển mạch đa mục đích

     -- Cấu trúc đệm kín bền bỉ: Độ kín khí tuyệt vời, tuổi thọ lâu dài và khả năng chống bụi bẩn mạnh

     -- Đường ống và lắp đặt linh hoạt: Tùy chọn cổng bên / đáy, lắp bên, lắp dưới, đế khung tùy chọn (VM1-B)

     -- Thiết kế không cần bôi trơn: Chi phí bảo trì thấp và vận hành vòng khí sạch

     -- Danh mục thiết bị truyền động hoàn chỉnh: Phù hợp với thao tác chạy bằng tay, giới hạn hành trình, dừng khẩn cấp an toàn và tất cả các tình huống kích hoạt cơ học

Kịch bản ứng dụng điển hình

     -- Công tắc giới hạn hành trình máy: Phát hiện phản hồi vị trí toàn hành trình xi lanh

     -- Chạy bằng tay và vận hành thiết bị: Kiểm tra mạch không khí bằng tay bằng nút bấm trên bảng điều khiển

     -- Khóa liên động an toàn & vòng dừng khẩn cấp: Bộ truyền động đầu nấm màu vàng đảm bảo an toàn cho máy

     -- Đồ gá mini & đồ gá kẹp: Công tắc khí nén kẹp/tháo kẹp

     -- Mạch điều khiển chân không: Chuyển mạch ổn định trong điều kiện chân không -100kPa

     -- Thiết bị tự động hóa chung: Mạch phản hồi vị trí và tín hiệu không khí kích hoạt cơ học

Tóm tắt một câu

     Van cơ khí thu nhỏ SOLH VM1 có thân máy nhỏ gọn siêu nhẹ 60g, khả năng bịt kín đáng tin cậy, phạm vi hoạt động chân không hoàn toàn ~ 1.0MPa, bố trí cổng hai bên/đáy và các đầu truyền động hoàn toàn có thể hoán đổi cho nhau, đóng vai trò là van điều khiển không khí kích hoạt cơ học ưa thích cho tất cả các thiết bị tự động nhỏ.
