Van điện từ hình múa rối 3 chiều vận hành thí điểm dòng VG342 | Van điều khiển chân không và khí nén dòng chảy cao

Thương hiệu: SOLH của Richge Technology | Van điện từ khí nén 3 cổng công suất thấp lưu lượng cao

1. Tổng quan về sản phẩm

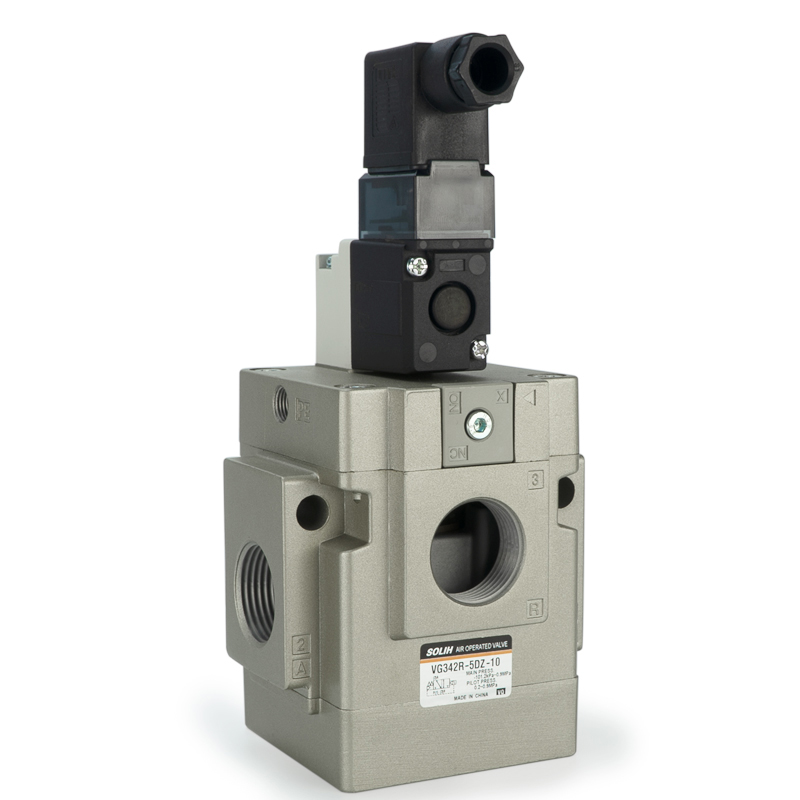

     Dòng SOLH VG342 là mộtvan điện từ loại poppet 3 chiều vận hành bằng thí điểm dòng chảy cao, được thiết kế chuyên nghiệp để kiểm soát không khí, chân không và chất lỏng áp suất thấp trong các hệ thống khí nén tiêu chuẩn. Với tính năng bịt kín bằng chất đàn hồi, vận hành không cần bôi trơn, tiêu thụ điện năng cực thấp và khả năng thích ứng áp suất rộng, nó hỗ trợ chuyển đổi linh hoạt giữa các chế độ thường đóng (NC), thường mở (NO) và điều khiển bên ngoài thông qua việc thay thế nắp đơn giản. Với công suất dòng chảy lớn, phản ứng nhanh và hiệu suất chu kỳ tần số cao, nó đóng vai trò là van điều khiển lõi phổ quát và hiệu quả cho hệ thống chân không, bộ truyền động khí nén có lỗ khoan lớn và thiết bị khí nén đa mạch.

2. Tính năng cốt lõi của sản phẩm

     • Cấu trúc Poppet chuyên nghiệp & Niêm phong đáng tin cậy: Áp dụng thiết kế poppet 3 cổng vận hành thí điểm với cấu trúc bịt kín bằng chất đàn hồi có độ đàn hồi cao, đảm bảo không rò rỉ, cắt chặt và hoạt động ổn định theo chu kỳ lâu dài.

     • Khả năng thích ứng trung bình và áp suất rộng: Thích hợp cho môi trường khí nén và chân không. Chế độ thí điểm bên trong hỗ trợ 0,2 ~ 0,9MPa, trong khi chế độ thí điểm bên ngoài bao gồmchân không hoàn toàn -101,2kPa đến 0,9MPa, thích ứng với các điều kiện làm việc áp suất thấp và chân không khác nhau.

     • Không cần bôi trơn và bảo trì thấp: Thiết kế cấu trúc bên trong được tối ưu hóa giúp loại bỏ nhu cầu bôi trơn bằng dầu, giảm chi phí bảo trì hàng ngày và tránh ô nhiễm trung bình, phù hợp với các kịch bản công nghiệp sạch.

     • Chế độ tiêu thụ năng lượng kép & tiết kiệm năng lượng: Nguồn DC tiêu chuẩn chỉ 4W; loại năng lượng thấp và năng lượng dài hạn đạt đượcTiêu thụ điện năng cực thấp 1,8W, giảm tiêu thụ năng lượng vận hành thiết bị một cách hiệu quả.

     • Hiệu suất dòng chảy lớn vượt trội: Giá trị C lưu lượng hiệu dụng tối đa đạt 38 dm³/(s·bar) và giá trị Cv lên tới 9,8. Nó hỗ trợ nhiều thông số kỹ thuật tầm cỡ với diện tích mặt cắt hiệu quả lên tới 210mm2, đáp ứng nhu cầu thông gió nhanh chóng với lưu lượng cao của các bộ phận khí nén lớn.

     • Chuyển đổi chức năng linh hoạt: Chức năng của van có thể được chuyển đổi tự do giữa các chế độ NC (thường đóng), NO (thường mở) và bên ngoài chỉ bằng cách thay thế nắp trên, thực hiện đa mục đích của một van và giảm chi phí tồn kho mô hình.

     • Ứng dụng đa chức năng: Có thể được sử dụng như một van điều khiển bật tắt thông thường, cũng như van lựa chọn và van phân phối theo cấu hình thí điểm bên ngoài, với khả năng tương thích với bối cảnh cực kỳ cao.

3. Thông số kỹ thuật đầy đủ

4. Thông số kỹ thuật điện

 4.1 Điện áp định mức

     • Điện áp xoay chiều: 100V, 110V, 200V, 220V, 240V (50/60Hz)

     • Điện áp DC: 12V, 24V

  4.2 Tiêu thụ điện năng

     • DC tiêu chuẩn: 4W

     • Công suất thấp (Loại Y): 1,8W

     • Năng lượng dài hạn (Loại E): 1,8W

     • AC: Khởi động 12,7VA / Giữ 7,6VA

  4.3 Phương pháp nối dây

     • Loại G: Đi dây ổ cắm trực tiếp

     • Loại D: Loại ổ cắm DIN (tùy chọn có đèn báo / bảo vệ quá áp)

5. Quy tắc và giải thích mã hóa mô hình

  Ví dụ về mô hình điển hình: VG342-04G-1A

     • VG342: Mã sê-ri cho van điện từ hình phễu vận hành bằng thí điểm dòng chảy cao 3 chiều

     • Mã kích thước cổng: 04=1/2”, 06=3/4”, 10=1”

     • Loại dây: G=Ổ cắm trực tiếp, D=ổ cắm DIN

     • Mã điện áp: 1=AC100V, 4=AC220V, 6=DC24V

     • Chế độ mạch: A=Thường đóng (NC), B=Thường mở (NO), R=Thí điểm bên ngoài

6. Các kịch bản ứng dụng điển hình

     • Kiểm soát hệ thống chân không: Hoàn hảo cho cốc hút chân không, máy tạo chân không và mạch giữ và nhả chân không tự động.

     • Thiết bị truyền động khí nén dòng lớn: Phù hợp với các xi lanh có lỗ khoan lớn và bộ kẹp khí nén để thực hiện hành động khí nén nhanh và mạnh mẽ.

     • Mạch chất lỏng áp suất thấp và vi mô: Điều khiển ổn định cho hệ thống vận chuyển chất lỏng áp suất thấp và khí nén áp suất thấp.

     • Hệ thống van đa dạng: Được sử dụng làm van điều khiển chính và van lựa chọn/phân phối cho hệ thống khí nén tích hợp đa mạch.

     • Thiết bị tiết kiệm năng lượng tần số cao: Thích hợp cho các thiết bị tự động yêu cầu bật tắt thường xuyên và vận hành tiết kiệm năng lượng trong thời gian dài.

Tóm tắt một câu

     Van điện từ 3 chiều vận hành thí điểm dòng SOLH VG342 tích hợplưu lượng lớn, khả năng tương thích chân không, tiêu thụ điện năng thấp và các chức năng có thể chuyển đổi đa chế độ, là van điều khiển lõi linh hoạt, tiết kiệm năng lượng và hiệu suất cao dành cho hệ thống chân không, mạch khí nén dòng chảy lớn và thiết bị tự động tần số cao.
