Van điện từ chất lỏng 2/2 chiều dòng 2S (Hoạt động trực tiếp + Vận hành thử nghiệm)

Thương hiệu:SOLH của Richge Technology

Tổng quan về sản phẩm

  1. Dòng SOLH 2S là van điện từ ngắt chất lỏng thường đóng 2/2 chiều, được chia thành hai dòng sản phẩm đầy đủ:

     -- Tác động trực tiếp 2S (loạt lỗ nhỏ 030/050)

     -- 2S được vận hành bằng thí điểm (loạt lỗ lớn 150~500)

  2. Được thiết kế để điều khiển bật/tắt tự động nước sạch, khí nén, dầu bôi trơn, chất lỏng cắt làm mát và đường ống dẫn chất lỏng ăn mòn yếu. Cấu trúc tích hợp nhỏ gọn với khả năng bịt kín chống rò rỉ; cuộn dây hỗ trợ cung cấp năng lượng liên tục lâu dài.

     -- Loại tác động trực tiếp: Mở hoàn toàn dưới áp suất chênh lệch bằng 0 MPa, lý tưởng cho các nhánh chất lỏng vi mô áp suất thấp

     -- Loại vận hành thí điểm: Lỗ khoan lớn & khả năng lưu lượng cao dành cho đường ống cung cấp chính có kích thước ống lớn

  3. Phù hợp rộng rãi với các mạch làm mát máy công cụ, dây phun làm sạch, hệ thống xả máy nén khí, thiết bị xử lý nước, tự động hóa chất lỏng đóng gói thực phẩm.

Hai dòng sản phẩm được phân loại đầy đủ: NC tác động trực tiếp VS NC vận hành thí điểm

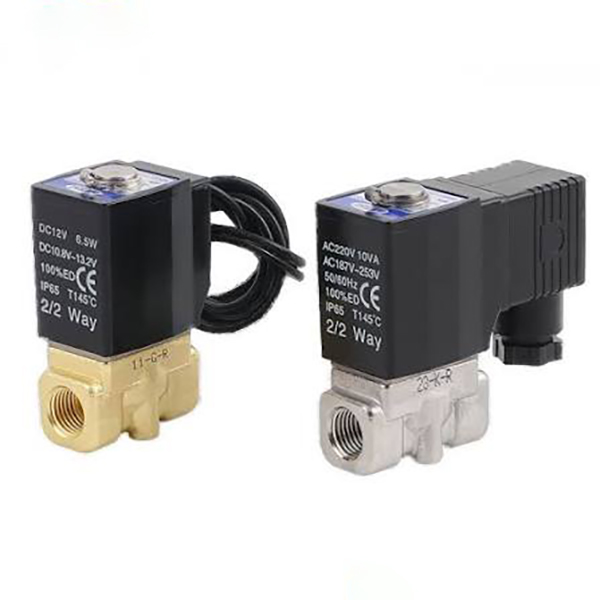

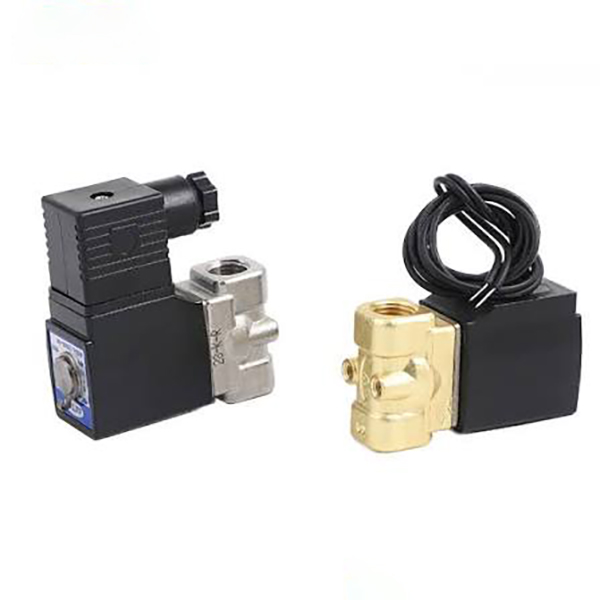

 1. 2S tác động trực tiếp thường đóng (Ví dụ mẫu: 2S-L030-08)

     -- Nguyên tắc làm việc:Không có buồng khí phụ trợ cho phi công; cuộn dây điện từ trực tiếp kéo thân phần ứng để đóng/mở chân van. Mở hoàn toàn ngay cả khi áp suất nước/không khí bằng 0MPa。

        * TẮT nguồn: Lò xo ép kín để cắt hoàn toàn chất lỏng trong đường ống；

        * BẬT nguồn: Cuộn dây kéo phần ứng lên trên để mở cổng van cho chất lỏng đi qua

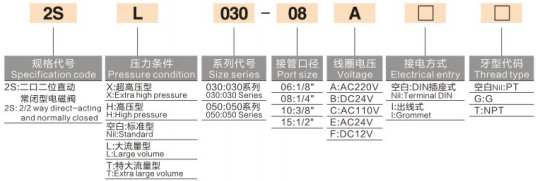

    -- Quy tắc mã hóa mô hình hoàn chỉnh:2S - Hậu tố áp suất - Dòng kích thước - Chủ đề cổng - Điện áp cuộn dây - Loại dây - Tiêu chuẩn chủ đề

        * 2S: Van điện từ NC 2/2 chiều tác động trực tiếp

        * Hậu tố cấp áp suất: Trống=Tiêu chuẩn / L=Lưu lượng lớn / T=Lưu lượng cực lớn / H=Áp suất cao / X=Áp suất cực cao

        * Chuỗi kích thước: 030 (mini), 050 (nhỏ vừa)

        * Mã cổng: 06=G1/8, 08=G1/4, 10=G3/8, 15=G1/2

        * Mã điện áp: A=AC220V, B=DC24V, C=AC110V, E=AC24V, F=DC12V

        * Đấu dây: Trống=Ổ cắm DIN, I=Loại dây dẫn cáp

        * Ren: Trống=ren côn PT, ren G=G song song BSPP, T=ren NPT Mỹ

     - Ưu điểm cốt lõi:

        *Khởi động áp suất chênh lệch bằng 0, không giới hạn áp suất vận hành tối thiểu, vận hành ổn định cho mạch chất lỏng áp suất thấp vi mô

        * Thân máy siêu nhỏ gọn, góc lắp tùy ý không hạn chế trọng lực

        * Phản hồi nhanh đến một phần nghìn giây cho chu kỳ chuyển đổi bật tắt nhanh chóng

     -- Kịch bản ứng dụng:

       Bình xịt dầu làm mát máy công cụ CNC loại nhỏ, bình xịt siêu nhỏ cho máy giặt mini, thiết bị 3C ngắt khí/nước vi mô, cấp nước phụ trợ chân không, đường ống nhánh nhỏ (G1/8 ~ G1/2).

  2. Dòng 2S thường đóng được vận hành bằng thí điểm

     -- Nguyên tắc làm việc:Tích hợp lỗ điều khiển thí điểm thu nhỏ; dựa vào áp lực đường ống trung bình để nâng màng/ống dẫn chính. Cần có áp suất chênh lệch tối thiểu 0,05MPa để mở hoàn toàn. Cuộn dây chỉ điều khiển lỗ thoát khí thí điểm nhỏ với mức tiêu thụ điện năng thấp.

        * TẮT nguồn: Lỗ thí điểm bịt ​​kín, áp suất ngược dòng nén phốt chính để đóng đường ống

        * BẬT nguồn: Áp suất buồng thí điểm chảy ra, áp suất trung bình nâng ống chính cho dòng chất lỏng thể tích lớn; kích thước lỗ tối đa lên tới Φ50 (G2 inch)

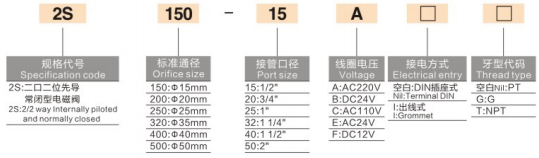

     -- Quy tắc mã hóa mô hình hoàn chỉnh:2S - Kích thước lỗ - Ren cổng - Điện áp cuộn dây - Loại dây - Tiêu chuẩn ren

        * 2S: Van điện từ NC 2/2 chiều vận hành bằng thí điểm

        * Kích thước khung lỗ: 150(Φ15), 200(Φ20), 250(Φ25), 320(Φ35), 400(Φ40), 500(Φ50)

        * Mã cổng: 15=G1/2, 20=G3/4, 25=G1, 32=G1-1/4, 40=G1-1/2, 50=G2

        * Mã điện áp/dây/luồng hoàn toàn phù hợp với các biến thể tác động trực tiếp

    - Ưu điểm cốt lõi:

        * Lỗ khoan thẳng lớn, tốc độ dòng chảy cực cao, giảm áp suất đường ống tối thiểu cho đường ống cấp nước/không khí tập trung toàn tuyến

        * Cuộn dây công suất thấp dẫn động thân van lớn, sinh nhiệt thấp, thích hợp hoạt động liên tục 24h không ngừng

        * Kênh dòng chảy rộng không dễ bị tắc, tương thích với nước làm mát tuần hoàn công nghiệp có chứa tạp chất lơ lửng nhỏ

     --Kịch bản ứng dụng:

        Đường ống nạp/xả chính của máy nén khí, mạch nước chính phun làm sạch dây chuyền lắp ráp lớn, ống đầu xử lý nước số lượng lớn, thiết bị dập làm mát đường ống dầu chính, hệ thống cấp nước công nghiệp nặng.

Các tính năng của sản phẩm được chia sẻ phổ quát (Trực tiếp + Vận hành thử nghiệm)

  1. Tiêu chuẩn Chức năng thường đóng (NC) Mặc định của nhà máy

     Tự động tắt khi cắt điện, ngăn ngừa tràn và rò rỉ chất lỏng trong quá trình tắt thiết bị để đảm bảo an toàn cho hệ thống cao hơn.

  2. Nhiều vật liệu con dấu tùy chọn

     -- Cao su nitrile NBR tiêu chuẩn: Dùng cho nước, không khí, dầu bôi trơn

     -- EPDM ethylene propylene tùy chọn: Kháng axit/kiềm, nước nóng và chất lỏng sạch dành riêng cho thực phẩm

  3. Cuộn dây công suất thấp nhiệt độ cao bền

     Cuộn dây cách nhiệt chịu nhiệt cho khả năng cấp điện liên tục trong thời gian dài, cách nhiệt ổn định chống cháy; tùy chọn nối dây kép (ổ cắm DIN / dây dẫn) để bố trí tủ linh hoạt.

  4. Tiêu chuẩn sợi đa quốc tế dành cho xuất khẩu

     Côn PT của Anh, song song G BSP, ren NPT Mỹ tùy chọn, tương thích với dây chuyền tự động hóa trong nước và dây chuyền sản xuất ở nước ngoài.

  5. Tùy chỉnh phân loại áp lực đầy đủ

     Dòng tác động trực tiếp hỗ trợ tùy chỉnh áp suất tiêu chuẩn / lưu lượng lớn / cao / cực cao; loạt thí điểm được xếp hạng tự nhiên cho áp suất chất lỏng công nghiệp tiêu chuẩn 0,05 ~ 1,0MPa.

  6. Gắn phổ quát không trọng lực

     Có thể lắp đặt theo chiều dọc, ngang hoặc đảo ngược, phù hợp với cách bố trí bên trong tủ điện chật hẹp.

Bảng thông số kỹ thuật chung thống nhất

Bảng so sánh lựa chọn đầy đủ được vận hành trực tiếp VS thí điểm

Các kịch bản ứng dụng điển hình được phân đoạn

  1. Phạm vi ứng dụng NC tác động trực tiếp

     -- Phun dầu làm mát một điểm & phun vi mô cho máy công cụ CNC nhỏ

     -- Cấp nước phụ trợ chân không & bật/tắt mạch khí mini cho thiết bị tự động hóa 3C

     - Máy làm sạch siêu âm nhỏ, vòng kiểm soát chất lỏng vi mô trong phòng thí nghiệm

     -- Chi nhánh bảo trì thiết bị, công tắc nước/gas một điểm cho các thiết bị nhỏ

  2.Phạm vi ứng dụng NC vận hành thí điểm

     - Máy nén khí xả hoàn toàn máy và tắt đường ống dẫn khí chính

     -- Điều khiển mạch nước chính cho thiết bị phun làm sạch dây chuyền lắp ráp lớn

     -- Thiết bị xử lý nước số lượng lớn và ống dẫn làm mát tuần hoàn dòng chảy cao

     -- Bao bì thực phẩm, thiết bị hóa chất van ngắt chính chất lỏng có lỗ khoan lớn

Quy tắc đánh giá lựa chọn cốt lõi

     -- Áp suất tĩnh đường ống ＜0,05MPa, cung cấp vi chất không liên tục → Phải chọn 2S tác động trực tiếp

     -- Kích thước ống ≥G1/2, tiêu đề chính có lưu lượng cao, áp suất nước/không khí ổn định lâu dài → Chọn 2S vận hành thử nghiệm

     -- Nước nóng, môi trường axit/kiềm yếu, dùng cho thực phẩm: Chỉ định con dấu EPDM khi đặt hàng

     -- Đi dây tập trung bên trong tủ điều khiển máy: Ưu tiên đi dây kiểu DIN socket

     -- Thiết bị hút ẩm ngoài trời: Chọn loại dây dẫn có tuyến cáp chống nước

Giải pháp mạch khí nén và chất lỏng hoàn chỉnh phù hợp

  1. Mạch nhánh làm mát nhỏ

     -- Bộ phận dịch vụ hàng không AFC → Van điện từ 3/2 dòng 3V → Ống PU → Van tác động trực tiếp 2S (điều khiển vòng nước làm mát)

  2. Mạch tiêu đề nước chính của máy hoàn chỉnh

     -- Ống chính của bình chứa nước/máy nén khí → Van khoan lớn thí điểm 2S → đường nhánh phun đa trạm

  3. Mạch phân xưởng chất lỏng chống cháy nổ

     -- Bộ xử lý nguồn không khí chống cháy nổ → Van 3 chiều chống cháy nổ 50-VPE + van thí điểm 2S cuộn dây chống cháy nổ tùy chỉnh

Tóm tắt một câu

     Van điện từ chất lỏng đóng thông thường SOLH 2S series 2/2 chia thành mô hình lỗ nhỏ tác động trực tiếp khởi động bằng không áp suất và biến thể lỗ khoan lớn vận hành bằng phi công dòng chảy cao công suất thấp, với vòng đệm NBR/EPDM tùy chọn, đa luồng tương thích đa điện áp, được sử dụng rộng rãi để điều khiển ngắt nước, không khí, dầu tự động trên máy công cụ, dây chuyền giặt, xử lý nước và thiết bị tự động đóng gói thực phẩm.
